AD600NA6L

2026-05-27 来源：派勤电子作者：派勤工控浏览：0

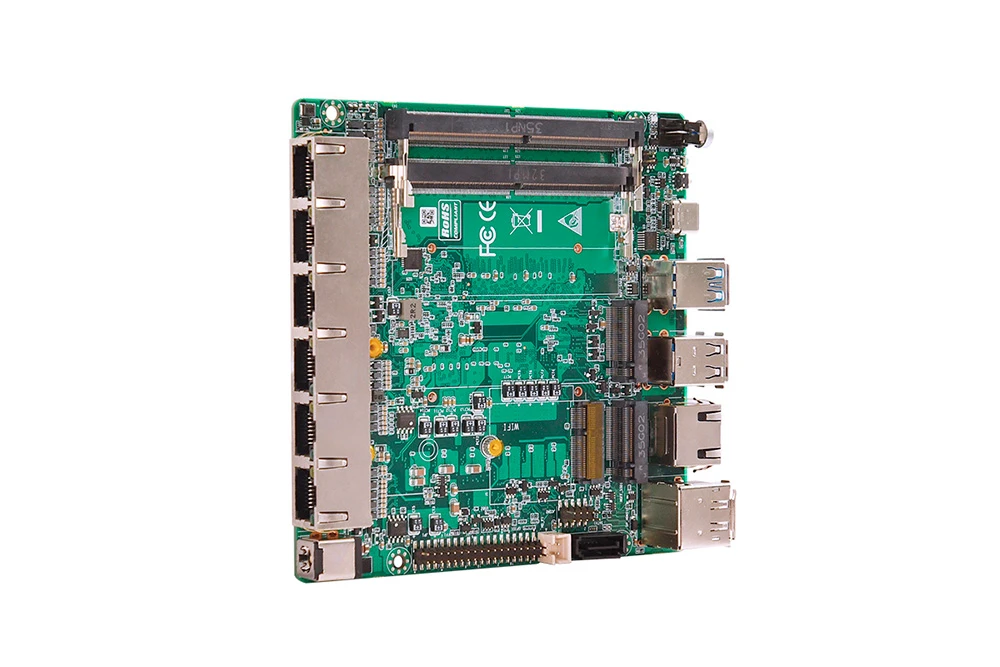

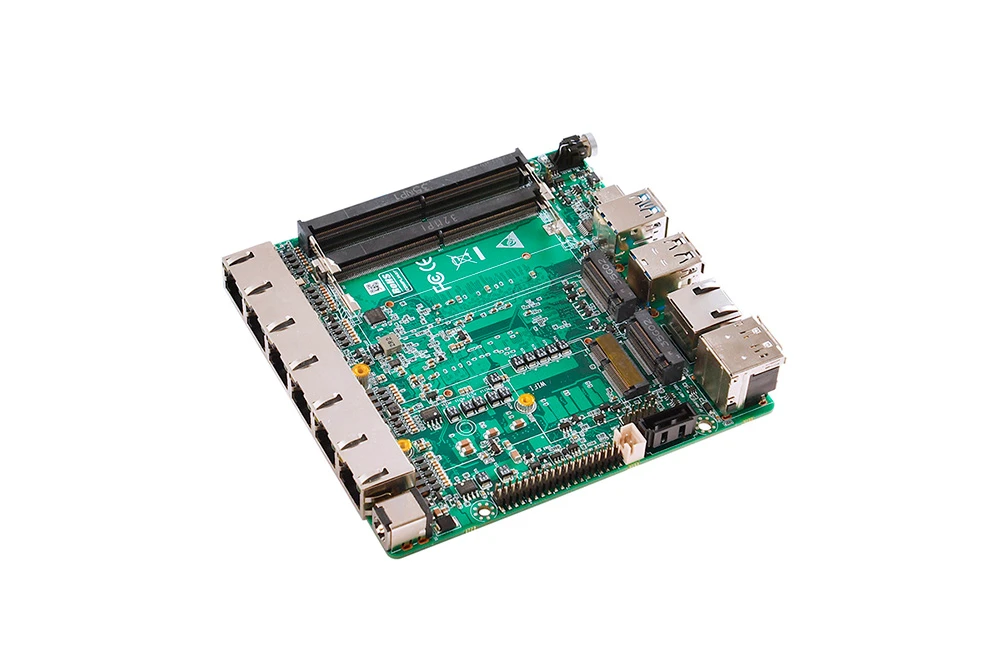

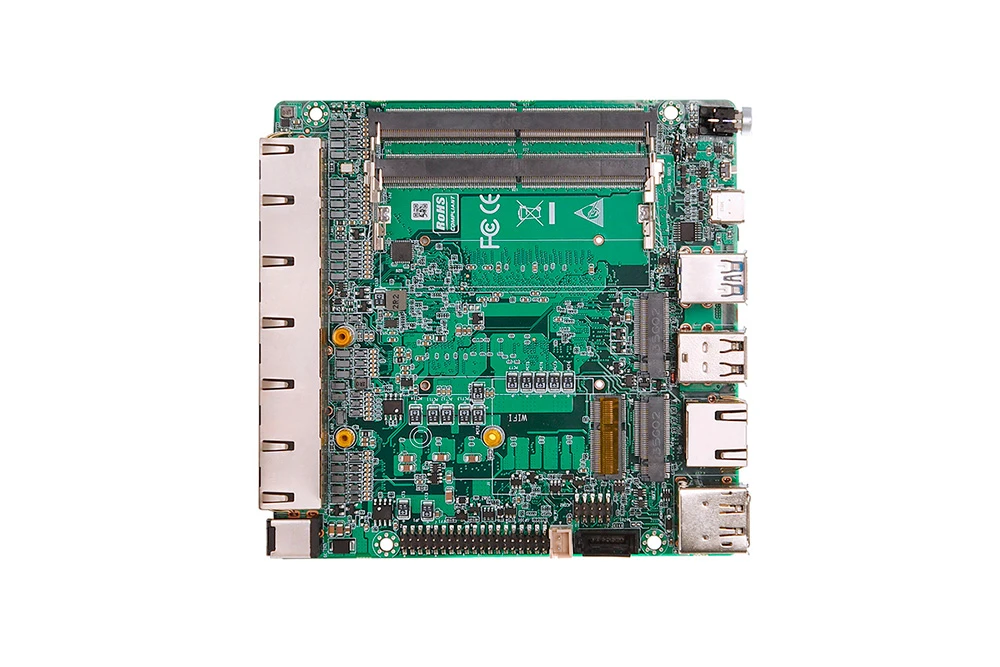

AD600NA6L 是基于 Intel 12 代 Alder Lake-U/-P 系列(i3 至 i7)处理器的 120×120mm 工控主板，支持双通道 DDR5 最大 64GB 内存，配备双 M.2 PCIe4.0 x4 高速存储接口。拥有双 HDMI+DP+Type-C 三显示输出，支持 8K@60Hz，单双网可选。工业级宽温 - 20℃~60℃稳定运行，兼容 Windows/Linux 系统，专为高性能 AI、多显示及边缘计算应用设计。

产品特性

处理器：Intel 12 代 Alder Lake-U/-P I3-1215U/I5-1235U/I7-1255U/I3-1220P/I5-1240P/I7-1260P，TDP 28W

内存：2×DDR5 SO-DIMM，双通道，最大 64GB；扩展：M.2 E-Key (WIFI/BT)

存储：2×M.2 2280 (NVMe PCIe4.0 x4/SATA3.0)、1×SATA3.0；电源：DC 12-19V，120W 以上

显示：2×HDMI2.0 (4K@60Hz)+1×DP (8K@60Hz)+1×Type-C (DP+USB3.0)

网络：单网 / 双网可选(单网时额外增加 2×USB2.0)；系统：支持 Windows10/11、Linux

接口：4×USB3.0、二合一音频孔、1×RS232/RS485 排针、8 位 GPIO

环境：-20℃~60℃工作温度，5%~90% 工作湿度；尺寸：120×120mm

在线咨询资料下载

产品详情技术规格资料下载

品牌：派勤电子

型号：AD600NA6L

价格：根据具体配置与数量报价

类型：12x12cm尺寸工控主板

应用领域：

· AI 机器视觉：高精度工业缺陷检测、多屏智能视频分析、3D 视觉引导系统、人脸识别与行为分析终端

· 边缘计算网关：高性能边缘 AI 推理节点、工业大数据汇聚网关、多协议设备接入网关、分布式边缘计算平台

· 工业机器人：协作机器人智能控制器、AGV/AMR 视觉导航系统、机械臂运动规划单元、机器人多传感器融合处理

· 无人机：无人机地面站多屏控制中心、无人机测绘数据实时处理、多无人机协同调度平台、低空安防无人机数据终端

· 智慧交通：车载智能信息终端、交通信号控制主机、路侧边缘计算单元 (RSU)、智能停车场管理系统

· 工业自动化：工业触摸屏主机、产线智能监控系统、设备远程运维网关、智能传感器数据处理单元

· 智能安防：高清视频监控服务器、多屏拼接控制主机、门禁与报警系统控制器、NVR 网络录像机

· 医疗设备：医疗影像工作站、便携式医疗仪器、医院信息系统终端、医疗数据采集与分析设备

· 自助终端：多屏自助服务机、无人售货机控制主机、政务自助终端、银行智能柜员机

· 信创办公：高性能信创瘦客户机、企业云终端、迷你工作站、多屏会议投屏主机

生产厂家：深圳市派勤电子技术有限公司

是否国产化：否

供应模式：现货、标品生产或定制

其他服务：定制开发、OEM\ODM

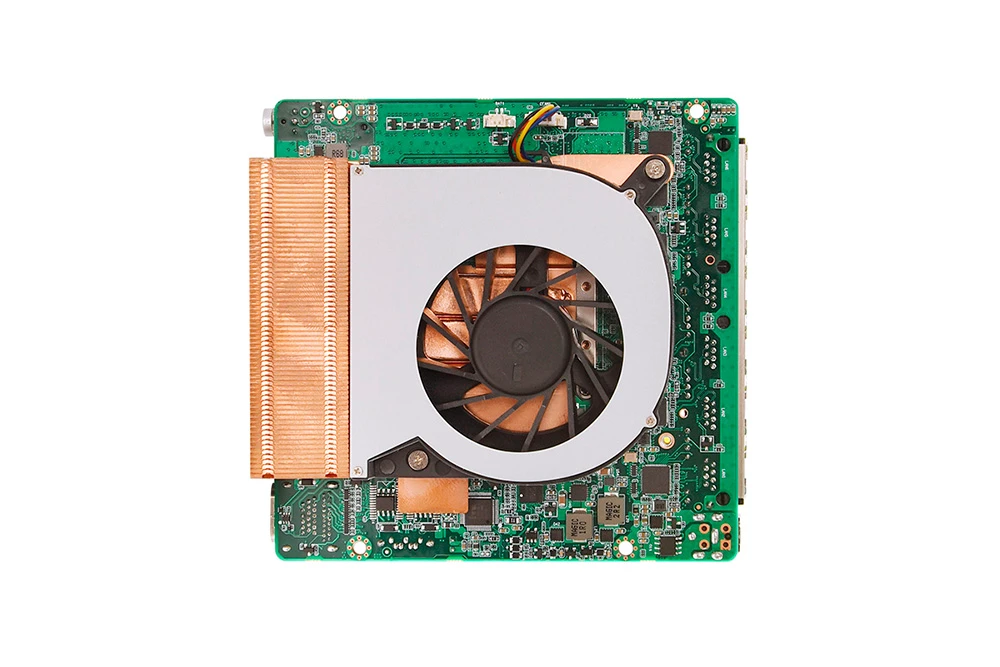

是否带风扇：带风扇散热方案

主板配置参数：

类别	规格说明

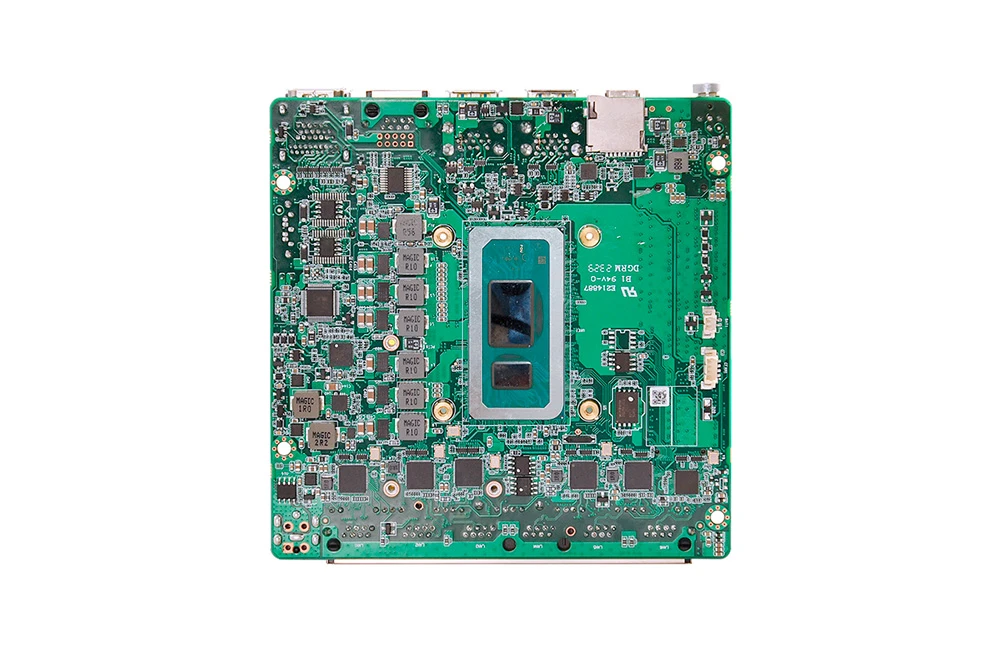

处理器系统	板载 Intel 12 代 / 13 代 -U/-P/-H 系列处理器，TDP 35W
处理器系统	EFI BIOS
内存	2*DDR5 SO-DIMM，共最大 64GB（12 代最高 4800MHz，13 代最高 5200MHz）
存储	2*M.2 M-Key 2280（NVMe PCIe 4.0 x4/SATA3.0 协议），下单备注
存储	1*SATA3.0，2Pin 5V 电源
显示	1*HDMI2.0，支持 4K@60Hz
	1*DP，支持 8K@60Hz
	1*Type-C 接口，支持 DP 8K@60Hz 和 USB3.2 Gen2

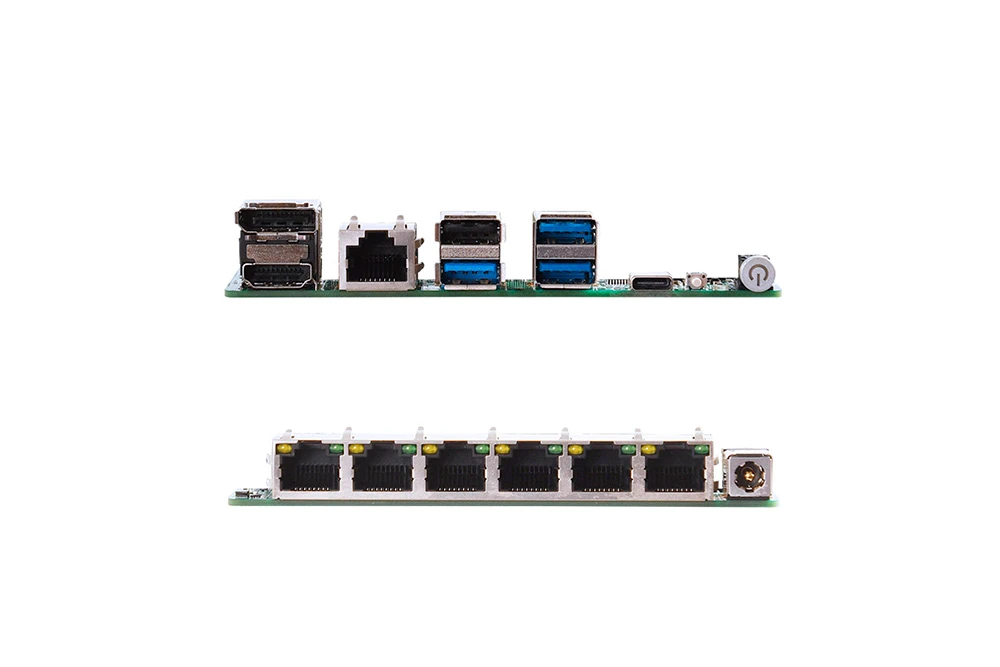

板边 I/O 接口	开机按键、复位按键、3USB3.0、1USB2.0
	DC JACK、1HDMI、1DP、1*Type-C（USB3.0+DP）
	6LAN，1Console（与 RS232/485 插针共 LAY），TF 卡
扩展接口 / 功能	外置 TPM2.0 可选，默认没有。默认是 CPU 内置 TPM2.0
	1*M.2 E-Key（PCIe+USB2.0 协议，WIFI/BT 模块）
	1*RS232/RS485（硬件上料与 BIOS 设置切换）排针，间距 2.0mm
	1*USB2.0 排针，2x5Pin，间距 2.0mm；8 bit GPIO 排针，间距 2.0mm
	1*4Pin PWM CPU FAN
电源	DC 12-19V，120W 以上
工作环境	工作温度：-20℃ ~ +60℃；工作湿度：5% ~ 90%
工作环境	存储温度：-40℃ ~ +85℃；存储湿度：5% ~ 90%
操作系统支持	Windows10、Windows11、Linux
尺寸	120×120 mm
净重	不含散热器约 130g，含散热器约 250g

AD600NA6L小型工控主板搭载 12 代酷睿高性能处理器，算力强劲且能效比出色，64GB 大内存和双 PCIe4.0 高速存储可轻松应对复杂 AI 算法和大数据处理需求，三显示输出完美满足多屏交互场景。派勤深耕工控行业 17 年，积累了丰富的行业解决方案经验，能够针对不同应用场景提供定制化的硬件和软件适配服务。我们建立了完善的产品生命周期管理体系，提供长达 5 年以上的稳定供货支持，同时配备专业的技术团队全程跟进项目，确保您的产品长期稳定运行。

订购信息：

型号	可选项目	可选项描述
AD600NA6L	板载 Intel 12 代/13 代-U/-P 系列处理器	12 代-U/-P 系列处理器 13 代-U/-P 系列处理器
	TPM2.0	外置TPM2.0可选
	RS232/485	硬件物料、BIOS 设置切换
	远离内存的 M.2 2280 SSD 协议	PCIe4.0 x4 与 SATA3.0 协议可选，跳电阻
