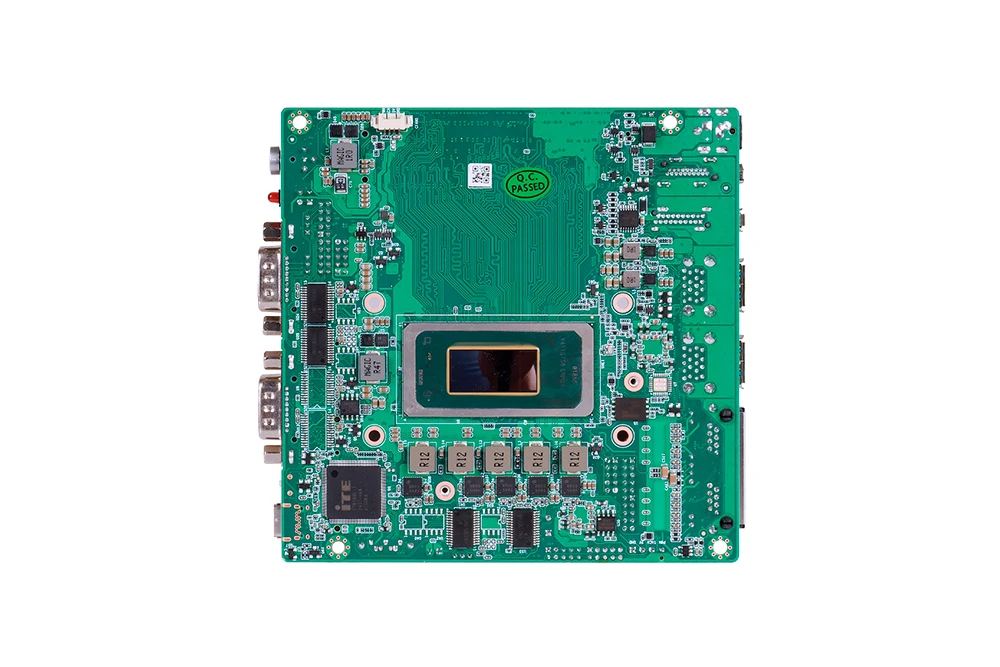

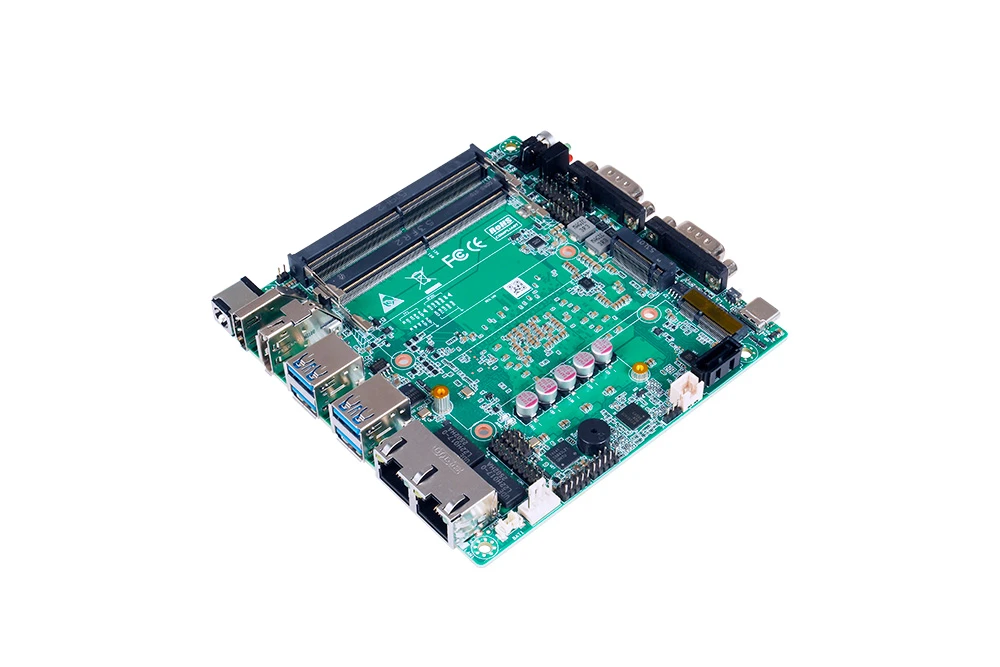

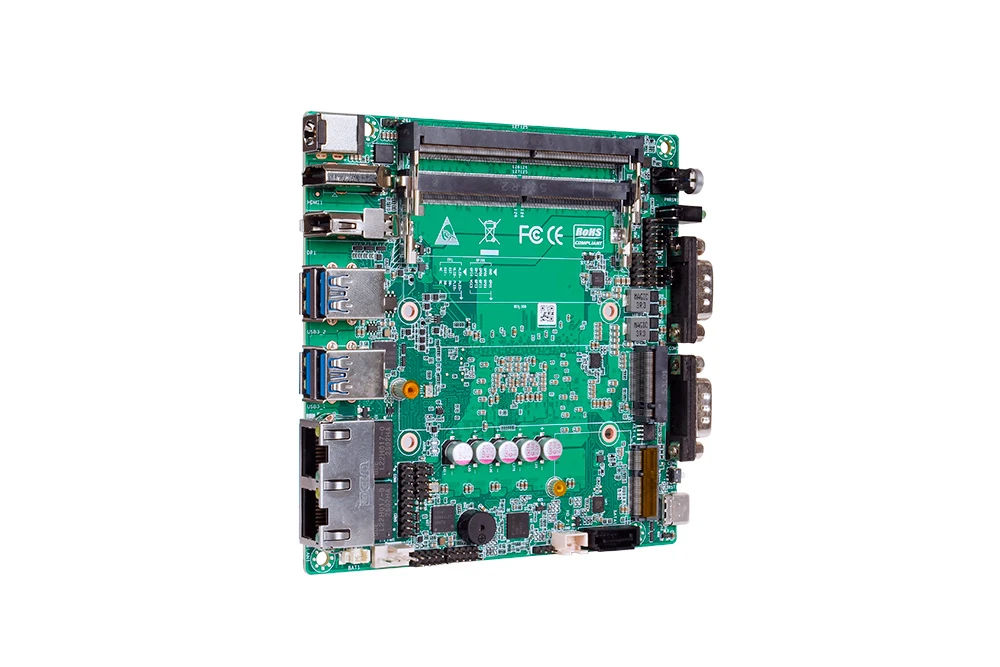

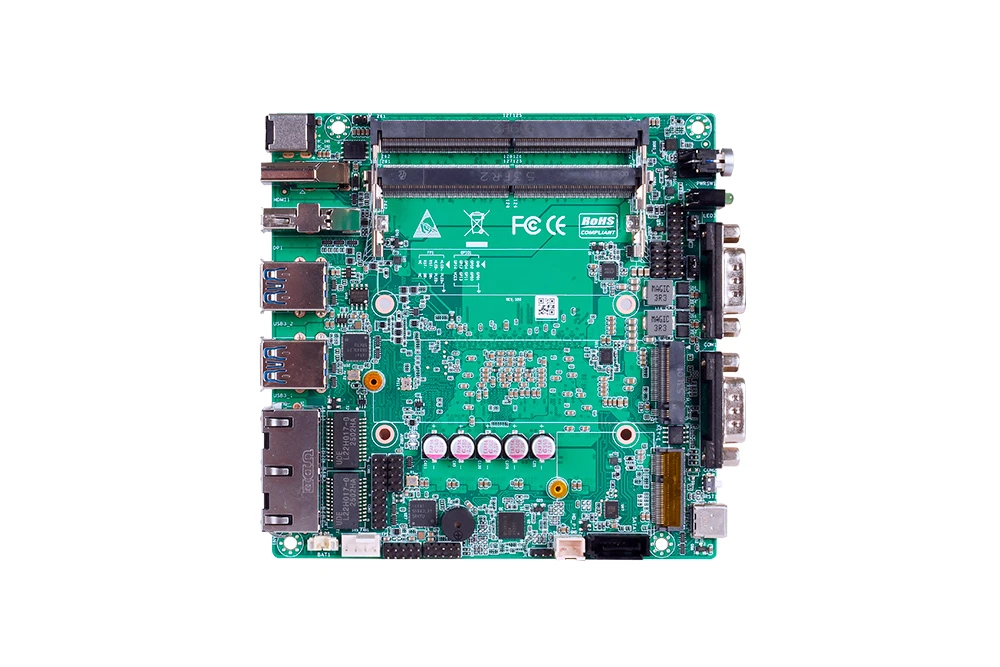

派勤 UT100NU 是 120×120mm 超紧凑高性能工控电脑主板，板载 Intel 14 代 Ultra5 125H/Ultra7 155H 处理器，集成 NPU AI 加速单元。支持 2 条 DDR5 内存最大 96GB，配备 HDMI2.1+DP2.1 双 4K 显示接口，双 Intel i226-V 2.5G 网口，6 个 COM 口及 8 位 GPIO。支持 PCIe4.0 高速存储与 WiFi/BT 扩展，内置看门狗，-20℃~60℃宽温运行，完美适配高算力嵌入式场景。
板载 Intel 14 代 Ultra5 125H/Ultra7 155H，集成 NPU；超紧凑尺寸：120×120mm
2×DDR5-5600 SO-DIMM，最大 96GB；HDMI2.1+DP2.1 双 4K@60Hz 显示
双 Intel i226-V 2.5G 千兆网口；6×COM(2×RS422/485+4×RS232)
8 位 GPIO，支持 PCIe4.0 NVMe 存储；支持 M.2 WiFi/BT 扩展，内置看门狗
工业级宽温：-20℃~+60℃
品牌：派勤电子
型号：UT100NU
价格：根据具体配置与数量报价
类型：12x12cm紧凑型工控主板
应用领域：
· AI 边缘计算：高性能 AI 推理终端、边缘训练节点、多模态数据处理单元、工业智能网关
· 工业无人机：机载 AI 计算平台、电力巡检无人机、测绘建模无人机、应急救援无人机
· 高端移动机器人：AMR 自主移动机器人、协作机器人、无人叉车、智能巡检机器人
· 高端机器视觉：AI 缺陷检测设备、3D 视觉引导系统、智能视觉分拣、高精度工业测量
· 工业自动化：高端 PLC 控制器、工业机器人控制柜、产线智能控制单元、设备预测性维护系统
· 智能安防：视频结构化分析服务器、人脸识别服务器、智能周界防范系统、出入口控制终端
· 高端自助终端：政务智能自助终端、银行智能柜员机、无人零售柜、医疗自助服务机
· 智慧交通：车载智能计算单元、路侧感知设备、交通信号控制机、车路协同终端
· 高端医疗设备：医学影像分析设备、手术机器人辅助系统、智能监护仪、实验室自动化设备
· 新能源：储能 EMS 管理系统、光伏智能逆变器、充电桩智能管理单元、风电状态监测系统
生产厂家：深圳市派勤电子技术有限公司
是否国产化：否
供应模式：现货、标品生产或定制
其他服务：定制开发、OEM\ODM
是否带风扇：带风扇散热方案
主板配置参数：
类别 | 规格说明 |
|---|---|
处理器 | 板载 intel Core 14 代 Ultra5 125H/ Ultra7 155H 系列 Meteor Lake 平台 TDP 28W |
BIOS | UEFI BIOS |
内存 | 2*DDR5 SO-DIMM，频率 5600MHz，最大支持 96GB |
存储 | 1*M.2 M-Key 2280(PCIe4.0_4X & SATA3.0) |
1*SATA3.0，2Pin 5V 电源 | |
显示 | 1*HD2.1, 支持 4K@60Hz ; 1*DP2.1, 支持 4K@60Hz |

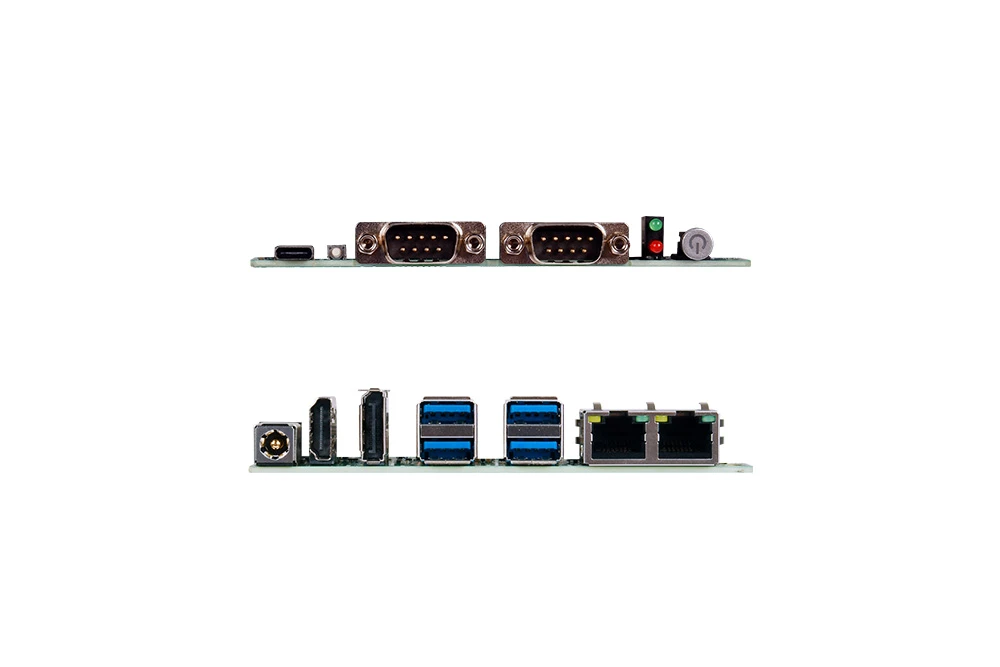

I/O 接口 | DC JACK, 4*USB3.0, Type-C(USB3.0), HDMI, DP, 2*LAN(Intel I226-V) |
按键开关，2*DB9 公头，RST (一键还原 + 重启), LED (HDD-LED, PWR_LED) | |
扩展接口功能 | 板载 TPM2.0 (可选) |
2*Intel®I226-V 2.5G 以太网自适应 | |
1*M.2 M-Key 2280(PCIe4.0 4X & SATA3.0) | |
1*M.2 E-Key (PCIe3.0+USB2.0+CNVI 协议，支持 WIFI/BT) | |
4*RS232 插针 (BOM 可选 RS232/RS485 串口模式) | |
2*USB2.0 插针，4*USB2.0, (支持防呆) ; 1*GPIO 插针，支持8路输入输出 | |
1*4Pin PWM CPU_FAN 间距 1.25mm 1*4Pin, PWM SYS_FAN 间距 2.54mm | |
1*2pin 插针 CL_CMOS 恢复出厂设置 | |
1*3pin 插针 REST_SEL (跳帽选择 1.2PIN 一键还原 2.3PIN 重启) | |
1*AT_ATX 插针 (跳帽选择 1.2PIN 触发上电，2.3PIN 来电自启) | |
1*FP1 插针 (PWR_BTN,RESET,PWR_LED,HDD_LED, RESET 需要搭配 REST_SEL 插针使用) | |
1*3pin 插针 电源烧录插针；1*BATTERY (带线电池) ; 1*蜂鸣器 | |
看门狗 | 支持 255 级，watch dog |
环境 | 工作温度:-20℃ ~ +60℃; 工作湿度：0% ~ 90% 相对湿度，无凝露 |
存储温度:-40℃ ~ +85℃; 存储湿度：0% ~ 90% 相对湿度，无凝露 | |
电源 | DC 12-19V, 120W |
操作系统支持 | Windows10, Windows11, Linux |
尺寸 | 120x120mm |
重量 | 主板 345g (含散热器), 搭配: N-BOX-S9 整机 1004g (含配件) |
UT100NU 12×12cm紧凑型工控电脑主板搭载 14 代酷睿 Ultra 处理器，凭借强劲 CPU 算力与专用 NPU 加速，轻松应对复杂 AI 推理与多任务处理需求，超紧凑尺寸与工业级设计使其在空间受限的无人机、机器人等场景中表现卓越。派勤拥有 40 余人的专业研发团队，深耕工控领域 17 年，可提供从硬件改型、BIOS 定制到系统适配的全流程技术支持。我们建立了严格的质量管控体系，每块主板均经过 72 小时老化测试，确保产品长期稳定运行，为您的高端智能设备提供可靠的硬件基石。
订购信息：
型号 | 可选项目 | 可选项描述 |
UT100NU | CPU 处理器 | Intel core Ultra 系列 Ultra5 125H/ Ultra7 155H |
散热器 | 7201000133（CPU 15W） |
