TL500CA-1

2026-05-28 来源：派勤电子作者：派勤工控浏览：0

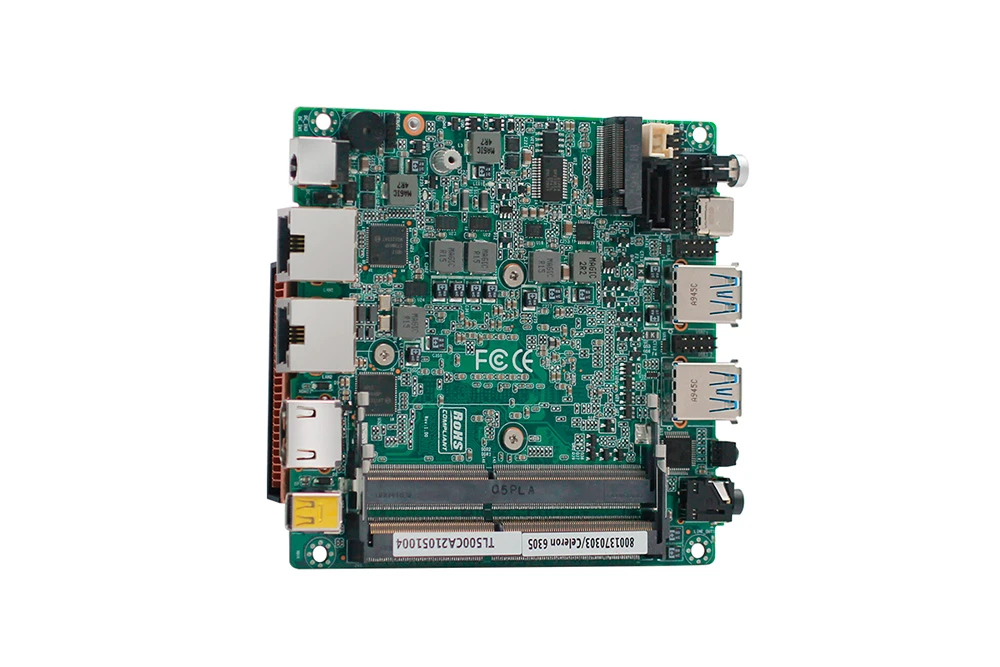

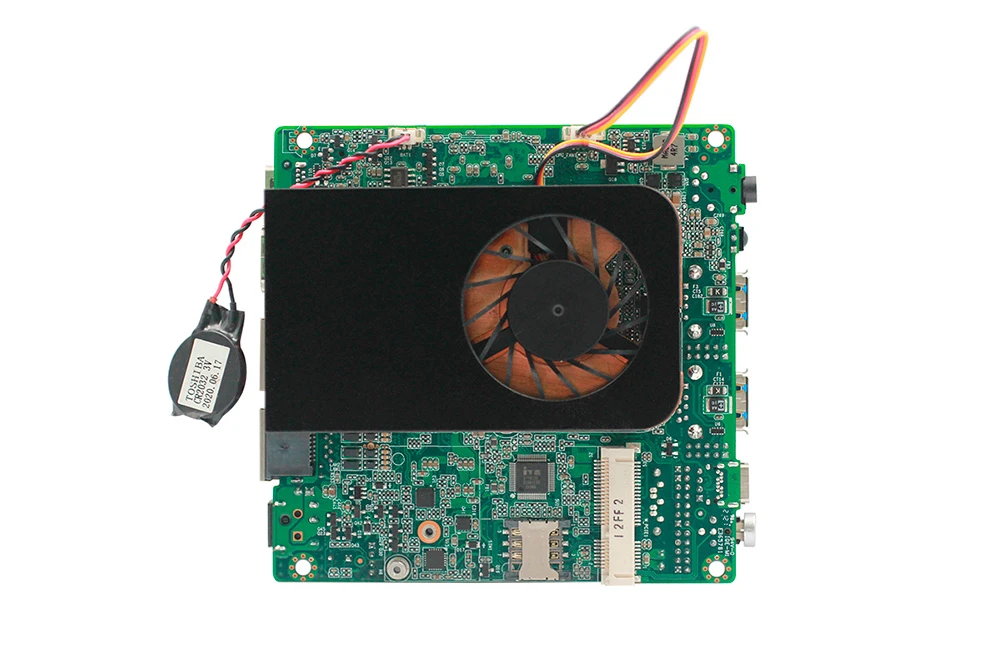

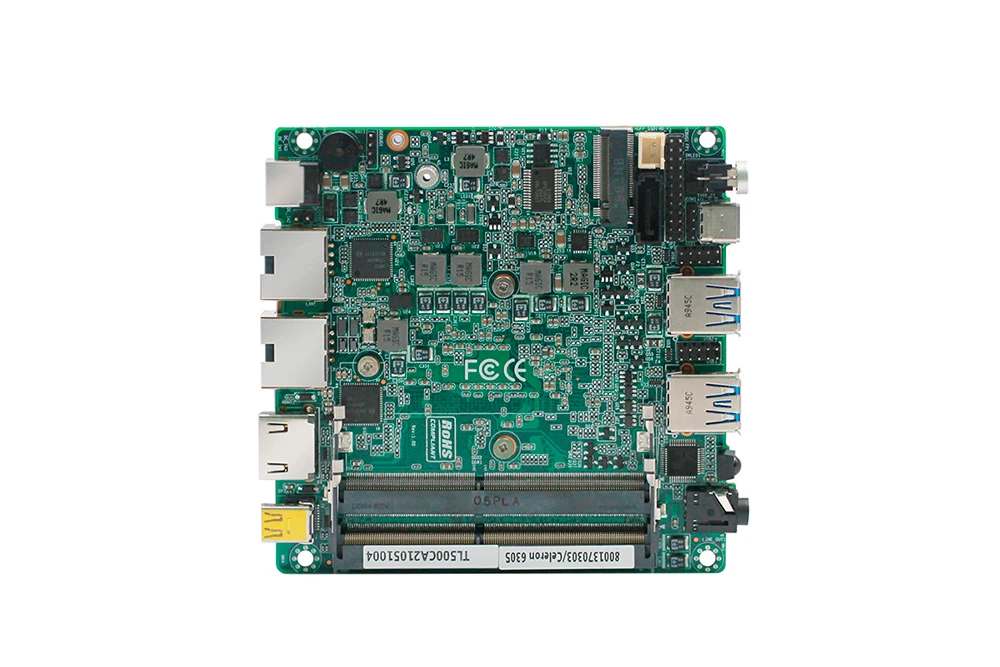

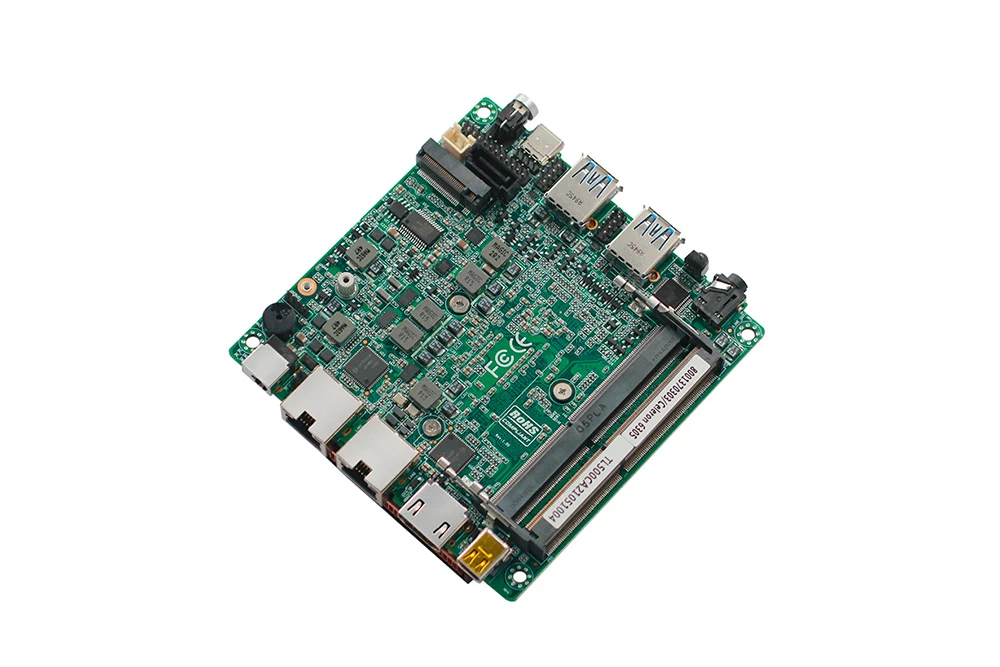

TL500CA 是100×100mm 标准 NUC 尺寸迷你工控主板，搭载 Intel 11 代 Tiger Lake-U 系列(赛扬 6305 至 i7-1165G7)处理器，支持双通道 DDR4 最大 64GB 内存。配备双 Intel 2.5G 网口和 HDMI+MiniDP 双显示输出，支持 4K@60Hz 同步 / 异步显示。工业级宽温 - 20℃~60℃稳定运行，兼容 Windows/Linux 系统，专为空间受限的嵌入式及 NUC 工控场景设计。

产品特性

处理器：Intel 11 代 Tiger Lake-U Celeron 6305/I3-1115G4/I5-1135G7/I7-1165G7，TDP 28W

内存：2×DDR4 3200MHz SO-DIMM，双通道，最大 64GB；网络：2×Intel I225-V 2.5G LAN

存储：1×M.2 2242 (NVMe PCIe2.0 x2/SATA3.0)、1×SATA3.0；扩展：MiniPCIe (WIFI/3G/4G)

显示：HDMI2.0 (4K@60Hz)+MiniDP (4K@60Hz)，支持同步 / 异步双显

接口：2×USB3.1、1×Type-C (USB3.0)、二合一音频孔、1×RS232 排针

形态：标准 100×100mm NUC 尺寸，兼容通用 NUC 机箱及散热器；电源：DC 12-19V，90W

环境：-20℃~60℃工作温度，0%~90% 工作湿度(无凝露)；系统：支持 Windows10/11、Linux

在线咨询资料下载

产品详情技术规格资料下载

品牌：派勤电子

型号：TL500CA

价格：根据具体配置与数量报价

类型：10x10cm主板

应用领域：

· 无人机：机载 AI 计算平台、飞控辅助系统、多传感器数据融合处理、低空巡检无人机控制、无人机测绘实时预处理

· 工业机器人：协作机器人控制器、AGV/AMR 自主导航单元、机械臂运动控制主机、机器人视觉引导系统

· NUC 工控机：迷你工业 NUC 主机、嵌入式 NUC 控制单元、NUC 工业数据采集器、NUC 设备监控终端、紧凑型工业电脑

· AI 机器视觉：嵌入式 AI 视觉终端、小型工业缺陷检测设备、智能人脸识别终端、便携式视觉检测仪器

· 边缘计算网关：紧凑型边缘 AI 推理节点、工业设备数据采集网关、分布式边缘计算终端、远程设备运维网关

· 智慧交通：车载智能终端、车载监控主机、车载导航设备、车载信息娱乐系统

· 工业自动化：紧凑型工业控制器、工业触摸屏主机、产线数据采集器、小型 PLC 控制单元

· 智能安防：小型 NVR 网络录像机、门禁系统控制器、便携式安防监控设备、移动执法终端

· 医疗设备：便携式医疗仪器、医疗数据采集终端、移动医疗工作站、生命体征监测设备

· 信创办公：NUC 信创瘦客户机、迷你办公 NUC 主机、企业云终端、移动会议投屏主机

生产厂家：深圳市派勤电子技术有限公司

是否国产化：否

供应模式：现货、标品生产或定制

其他服务：定制开发、OEM\ODM

是否带风扇：带风扇散热方案

主板配置参数：

类别	规格说明
CPU	板载 Intel 11 代 Tiger Lake-U 系列处理器，TDP 28W
内存	2 个 DDR4 3200MHz SO-DIMM，共最大 64GB
显示	HDMI2.0，4096x2160@60Hz，支持 4K 显示
	Mini DP，支持最大分辨率 4096x2304@60Hz（此接口支持 DP++）
	Mini DP + HDMI2.0 同步或异步显示
存储	1 个 M.2 Key-M 2242，NVMe（PCIe_2X）

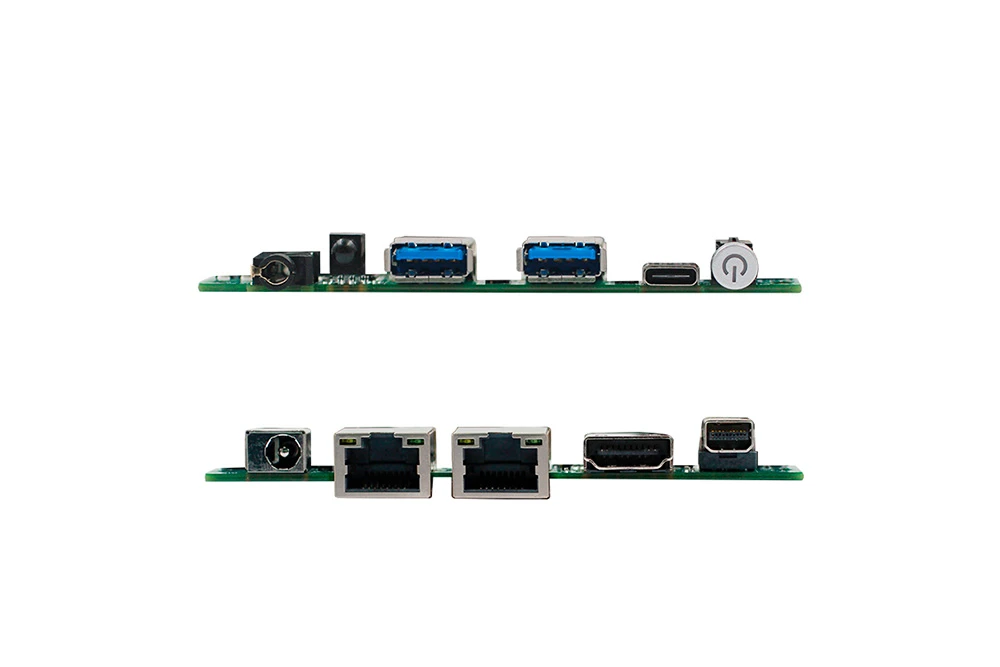

板边 I/O 接口	1 个 HDMI，1 个 MiniDP
	2 个 RJ45，Intel 2.5G 网络
	2 个 USB3.1，1 个 Type-C（双面 USB3.0）
	1 个二合一音频孔
	1 个开机按键带指示灯
	1 个 DC_JACK
板内扩展接口 / 功能	1 个 MiniPCIe 插槽，支持 PCIe 和 USB2.0 协议，WIFI/3G/4G 设备
	1 个 SATA3.0，2Pin 5V 供电
	1 组 2 个 USB2.0，2x5Pin，间距 2.0mm
	1 个 3Pin CPU 风扇
	1 个串口 RS232
	F_Panel，2x5Pin，间距 2.0mm
电源	DC 12-19V，90W
工作环境	工作温度：-20℃ ~ +60℃；工作湿度：0% ~ 90% 相对湿度，无凝露
工作环境	存储温度：-40℃ ~ +85℃；存储湿度：0% ~ 90% 相对湿度，无凝露
操作系统支持	Windows10、Windows11、Linux
尺寸	100x100mm
重量	不含散热器 110g；含散热器 230g

迷你嵌入式工业控主板TL500CA 采用经过多年市场验证的 Intel 11 代 Tiger Lake 平台，低功耗与高性能完美平衡，双 Intel 工业级网口确保数据传输稳定可靠，丰富的扩展接口可灵活对接各类外设，标准 NUC 尺寸可直接复用成熟的机箱和散热方案。派勤拥有完善的产品生命周期管理体系，提供长达 5 年以上的稳定供货支持，避免客户因产品停产而重新开发。我们还提供专业的 BIOS 定制和系统优化服务，帮助客户打造差异化产品，提升市场竞争力。

订购信息

型号	项目	可选项
TL500CA	集成Intel第11代移动Tiger Lake-U系列处理器	Celeron 6305/I3-1115G4/ I5-1135G7/I7-1165G7
	TPM2.0	TPM2.0可选
	M.2 2242	SATA3.0/NVMe协议可选
