UT1003AW

2026-05-26 来源:派勤电子 作者:派勤工控 浏览:50

UT1003AW是派勤(PIESIA)推出的工控主板,具备2网口、千兆网口、宽温、最大96G内存,支持OEM/ODM定制,价格根据具体配置与数量报价。

产品特性

处理器:Intel Core Ultra-U/H 系列(125U/155U/125H/155H/185H 可选),集成 NPU

内存:2×DDR5 SO-DIMM,最大支持 96GB;存储:1×M.2 2280 PCIe×4 NVMe + 1×SATA3.0

显示:HDMI2.1+DP2.1+Type-C (DP 4K)+LVDS/EDP (二选一);扩展:支持 WIFI / 蓝牙、4G/5G 模块

接口:双 Intel i226-V/LM 千兆网口(支持 AMT)、8×USB、6×COM (2 路支持 RS485/422)、1×CAN、8 位 GPIO

电源:DC 9-36V 宽电压输入;尺寸:146×102mm(3.5 寸);安全:TPM2.0 可选

环境:-20℃~+60℃宽温,0%~90% 无凝露;系统:支持 Windows10/11

品牌:派勤电子

价格:根据具体配置与数量报价

主要应用领域:工业自动化、机器视觉、自助终端、医疗设备、网络安全、智能交通、安防监控、边缘计算

生产厂家:深圳市派勤电子技术有限公司

其他服务:定制开发、OEM/ODM

是否带风扇:带风扇

产品参数

处理器IntelcoreUltra-U/H系列处理器(U-15W、H-28W);EFIBIOS
内存2个DDR5SO-DIMM内存槽,最大96GB
显示1个HDMI2.1;1个24位LVDS(LVDS/EDP二选一);1个DP2.1;1个TYPE-C (10G,支持4K)
存储1个M.2KEY-M2280(PCIe_X4NVMe)
1个7PinSATA3.0,SATA电源5V2Pin

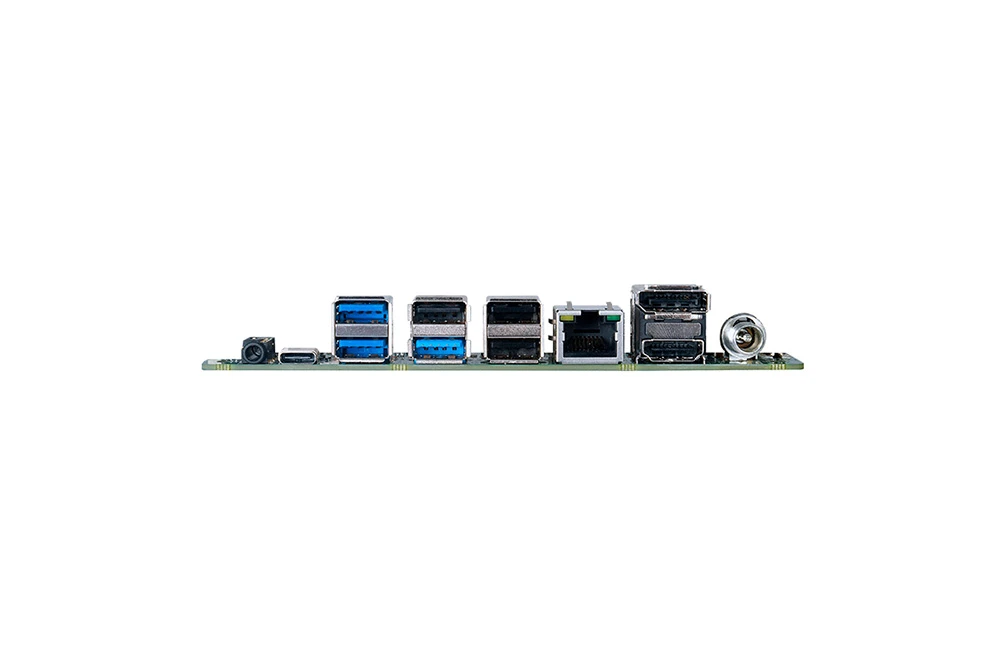

板边I/O接口1个DC接口,1个DP2.1,1个HDMI2.1,3 个 USB3.0,1个USB2.0,2个RJ45网口 (1个i226-V,1个i226-LM,支持AMT)/其中一个可选2个USB2,1 个二合一音频
扩展接口/功能1个TPM2.0(芯片可选,默认不带)
1个M.2KEY-B(PCIe+USB3.0,4G/5G模块),1个SIM卡槽
1个M.2KEY-E(PCIe+USBWIFI模块)
1个CAN口2x3PIN,间距2.0 ;1个CL_CMOS1x2Pin间距2.0
6个2x5Pin,间距2.0mmCOM排针(其中COM1和COM2通过BIOS可选RS232/RS485/RS422,默认RS232,另外4个RS232)
1个SPK1x4间距1.25 ;1个AT/ATX1x2Pin间距2.0
2个2x5Pin,间距2.0排针(4个USB2.0)
1个CPUSmartFAN,4Pin;1个系统风扇,3Pin间距2.54
1个F_Panel,2x5Pin,间距2.0mm
1个8位GPIO插针,2x5Pin,间距2.0;
电源DC9-36V
工作环境工作温度:-20℃ ~ +60℃;工作湿度:0% ~ 90%相对湿度,无凝露
存储温度:-40℃ ~ +85℃;存储湿度:0% ~ 90%相对湿度,无凝露
操作系统支持Windows10,Windows11,Linux
尺寸146x102mm
重量不含散热器160g
I/O接口1个DC接口,1个DP2.1,1个HDMI2.1,4个USB3(10G),2个RJ45网口(1个i226-V,1个i226-LM,支持AMT)/其中一个可选2个USB2,1个二合一音频
环境工作温度:-20℃~+60℃;工作湿度:0%~90%相对湿度,无凝露
存储温度:-40℃~+85℃;存储湿度:0%~90%相对湿度,无凝露

订购信息

型号

可选项目

可选项描述

UT1003AW

Intel core Ultra -U/H系列处理器

125U、155U、125H、155H、185H

TPM2.0

可选

LVDS/EDP

可选

https://www.szpaiqin.com/uploads/202605/27/f51f79cb8b24a94b.pdf
