CNC数控系统与机床加工控制专用工控机解决方案

一、方案背景

在智能制造纵深推进的2026年，工业数控系统正从单机逻辑控制向多轴联动、边缘智能与全流程数字化的方向加速演进。无论是精密模具加工、汽车零部件产线，还是航空航天关键件制造，工控机床的每一次精准走刀都依赖于一个稳定可靠的“数字大脑”——工控机。

作为工业自动化控制系统的核心算力平台，工业主机承担着轨迹插补、伺服同步、I/O逻辑处理和过程数据采集等关键任务。然而，许多设备商和终端用户长期被同一个问题困扰：为什么用普通商用PC运行cnc控制软件，轻则三个月蓝屏、串口掉线，重则撞刀毁件?归根结底，办公室环境设计的消费级电脑根本无法承受金属粉尘、油雾、持续振动和电柜积温的叠加考验。

本文将围绕数控系统对工控机的四大核心挑战，结合派勤多款经过产线验证的嵌入式工控机，为用户提供可直接落地的选型配置方案。

二、CNC数控系统与机床加工控制的主要需求深度分析

痛点一：实时性不足 → 插补周期波动直接导致工件表面振纹甚至撞刀

在高速铣削或五轴联动加工中，cnc控制系统需要以毫秒甚至亚毫秒级的周期完成位置采样、插补解算和指令下发。某模具厂曾反馈，使用改装的商用PC作控制器，加工叶轮时偶尔出现圆弧过渡处的微观刀纹，经示波器抓取发现是Windows后台更新服务周期性地抢占了CPU中断，导致插补输出抖动。一次意外的系统延迟，不仅意味着一个价值数万元的钛合金工件报废，更可能造成刀具和主轴的连带损伤。这就要求工控机必须具备极强的实时中断响应能力和硬件级时间同步机制，杜绝一切非控制任务的资源抢占。

痛点二：恶劣环境适应差 → 油雾粉尘侵入导致主板短路、接口氧化

金属切削产生的细微粉末与冷却液蒸发形成的导电油雾，是电子元器件的头号杀手。某轴承厂电柜中的传统工控机，运行仅8个月就出现随机重启，拆机后发现主板表面附着一层含铁粉的油膜，DDR插槽金手指已发黑氧化。消费级主板没有三防涂层保护，风扇强制对流更会加速污物沉积。在夏季电柜内部温度长期55℃以上的工况下，普通电解电容的寿命将骤降至不足一年。因此，工业主机必须采用无风扇被动散热、宽温设计以及整板三防涂覆。

痛点三：I/O与总线扩展受限 → 串口不够、网口隔离缺失，外设兼容性成瓶颈

工控机床周边的外设生态极其复杂：伺服驱动器常用EtherCAT或脉冲+方向接口，手轮需要5V供电的RS-232，刀库编码器走RS-485总线，接触式测头则依赖高速输入捕获。一家做数控系统二次开发的集成商抱怨：“加了三块PCIe串口卡、两条USB转接线，不仅占了空间，驱动还经常冲突。”理想的嵌入式工控机应原生提供4-8个带隔离和供电输出的串口、至少双网口物理隔离实时总线和信息层网络，并预留Mini-PCIe或M.2插槽以适配不同运动控制卡。

痛点四：长期供货与版本管理缺失 → 主板停产导致数控系统被迫重新认证

数控机床的设计寿命通常在10年以上，而消费主板6-12个月即可能更新换代。一旦原型号停产，设备商就需要对新批次主板重新做电磁兼容、振动冲击和软件适配测试，时间和经济成本极高。专业工控主机供应商承诺5-7年稳定供货周期，并严格锁定BIOS及驱动版本，确保批次间一致性，这对于需要CE/UL或医疗认证的系统集成商尤为关键。

四、CNC数控工控机4个关键技术选型要点

五、工业控制场景化解决方案与产品配置实例

场景一：经济型数控车床改造——老旧机床联网与多串口扩展

用户痛点：

在大量2018年前后投产的经济型数控车床中，原配工控机的串口数量普遍仅为2个，只能勉强连接伺服驱动器和手轮。当工厂推进数字化改造、需要新增扫码枪、机床联网模块或三色灯时，只能通过USB转串口线扩展。实际运行数据显示，USB转串口线在电柜温度超过50℃时，通信丢包率可上升至3%-5%，远高于原生串口0.1%以下的误码水平。某汽车零部件厂统计，夜班无人值守加工中，因串口通讯中断造成的工件报废平均达每月12-15件，单件材料成本约800元，年度损失超10万元。此外，电柜内部夏季实测温度常达55℃以上，普通工控机在此环境下连续运行6-8个月后，主板电容鼓包概率显著增加。

派勤解决方案：

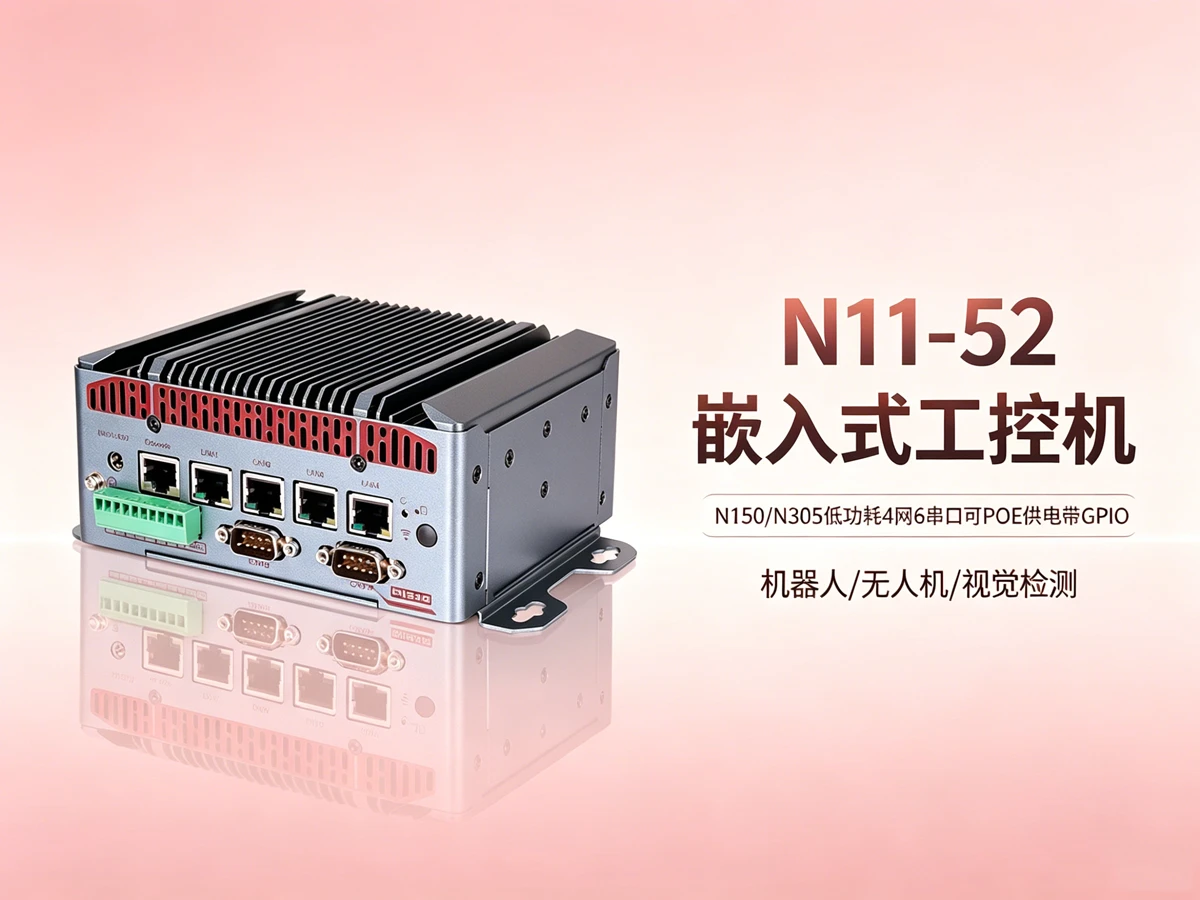

推荐型号：N11-52无风扇嵌入式工控机

核心配置清单：

处理器：板载 Intel Twin Lake/Alder Lake 系列处理器

内存：8GB DDR5 4800MT/s (最高 16GB)

存储：128GB M.2 2280 NVMe SSD + 1×SATA3.0 扩展位

显示：1×HDMI + 1×Type-C，支持高清显示

串口：5× 原生 RS-232/485 (带隔离)

网口：4× 独立千兆网口 (RJ45)

扩展：8 路 GPIO，支持 M.2 扩展

电源：DC 9~36V 宽压输入，带浪涌保护

工作温度：-20℃~60℃无风扇

尺寸：176.8×124.2×69.5mm

为什么选这款：

5 个原生串口 + 8 路 GPIO 一机搞定伺服、手轮、扫码枪和三色灯，告别 USB 转接线的稳定性噩梦

4 个独立千兆网口物理隔离控制层与 MES 网络，联网采集和实时加工互不干扰

全金属外壳无风扇设计配合低功耗处理器，55℃电柜内不降频、不积尘

9~36V 宽压电源适应工业现场复杂供电环境

预期效果： 串口掉线问题根除，夜班无人值守运行稳定，设备综合效率 (OEE) 预计提升 15% 以上。

场景二：高速雕铣 / 磨削中心 —— 微秒级插补与抗振动设计

用户痛点：

高速雕铣和精密磨削加工的插补周期通常要求 250 微秒甚至更低，这对工业主机的实时中断响应能力提出了严苛要求。根据行业实测数据，当插补周期抖动超过 ±20 微秒时，加工表面即可出现肉眼可见的刀纹;超过 ±50 微秒时，在圆弧过渡处可能产生 0.01mm 以上的轮廓误差，导致手机中框、手表壳等精密件批次返工。在石墨粉尘环境中，带风扇工控机的故障率尤为突出。石墨颗粒导电且具研磨性，进入风扇轴承后，MTBF 从标称的 5 万小时急剧下降至不足 8000 小时。一旦风扇停转、CPU 过热降频，插补抖动会骤然恶化。一台因散热故障导致批量返工的雕铣机，单次损失可达 8-15 万元。

派勤解决方案：

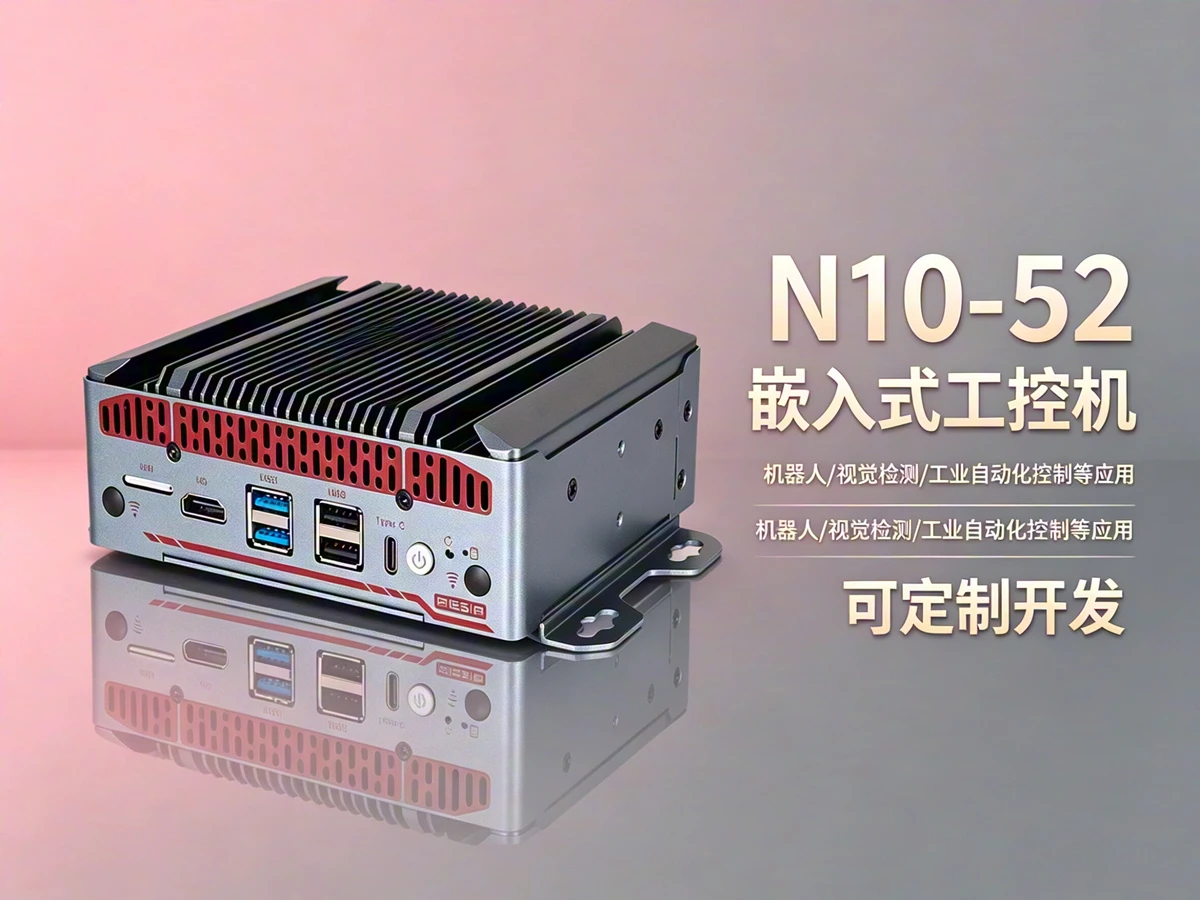

推荐型号：N10-52高性能嵌入式工控机

核心配置清单：

处理器：板载 Intel Twin Lake/Alder Lake 系列处理器

内存：16GB DDR5 4800MT/s (最高 16GB)

存储：256GB M.2 2280 NVMe SSD + 1×SATA3.0 扩展位

显示：1×HDMI + 1×Type-C，支持双屏独立显示

网口：4× 独立千兆网口 (RJ45)

USB：4×USB 接口

扩展：支持 M.2 扩展

电源：DC 9~36V 宽压 DC，支持 ACC 上电自启

工作温度：-20℃~60℃无风扇

尺寸：176.8×124.2×55mm

其他：硬件看门狗，TPM 2.0 可选

为什么选这款：

新一代 Twin Lake/Alder Lake 处理器兼顾高频插补和后台数据任务，实测 250 微秒插补周期 CPU 占用率 < 40%

无风扇全密封设计配合铝合金型材外壳，石墨粉尘零侵入，可在高振动环境下保持稳定

4 个独立网口支持实时总线 + 相机 + 上位机 + MES 四网隔离，无需外接交换机

更紧凑的 55mm 厚度设计，适配空间有限的电柜安装

预期效果： 加工表面一致性显著提升，MTBF 达 5 万小时以上，从根本上消除因散热和粉尘造成的意外停机。

场景三：五轴联动加工中心 —— 边缘 AI 刀具监测与预测性维护

用户痛点：

五轴加工中心所使用的高性能刀具 (如整体硬质合金球头铣刀、CBN 刀片) 单价通常在数千至上万元。以航空结构件钛合金加工为例，一把 Φ20 的整硬铣刀价格约 6000-8000 元。当刀具在加工中突然崩刃且未被及时发现，后续走刀会将缺陷放大，导致整件毛坯 (价值 3-10 万元) 报废。目前行业普遍采用 "定寿命换刀" 策略，即加工到设定时长强制更换，导致约 30% 的刀具残余寿命被浪费。引入 AI 视觉监测系统可实时识别刀具磨损状态，但推理延迟是关键指标：实验表明，推理延迟超过 200 毫秒时，对于进给速度 3000mm/min 的机床，刀具已移动 10mm，此时报警已无意义。这就要求工控机在运行 CNC 插补的同时，必须提供毫秒级的 AI 推理能力。此外，五轴加工现场普遍存在切削油雾，传统带风扇高性能工控机吸入油雾后，每 3-6 个月就需停机清理一次，维护成本高昂。

派勤解决方案：

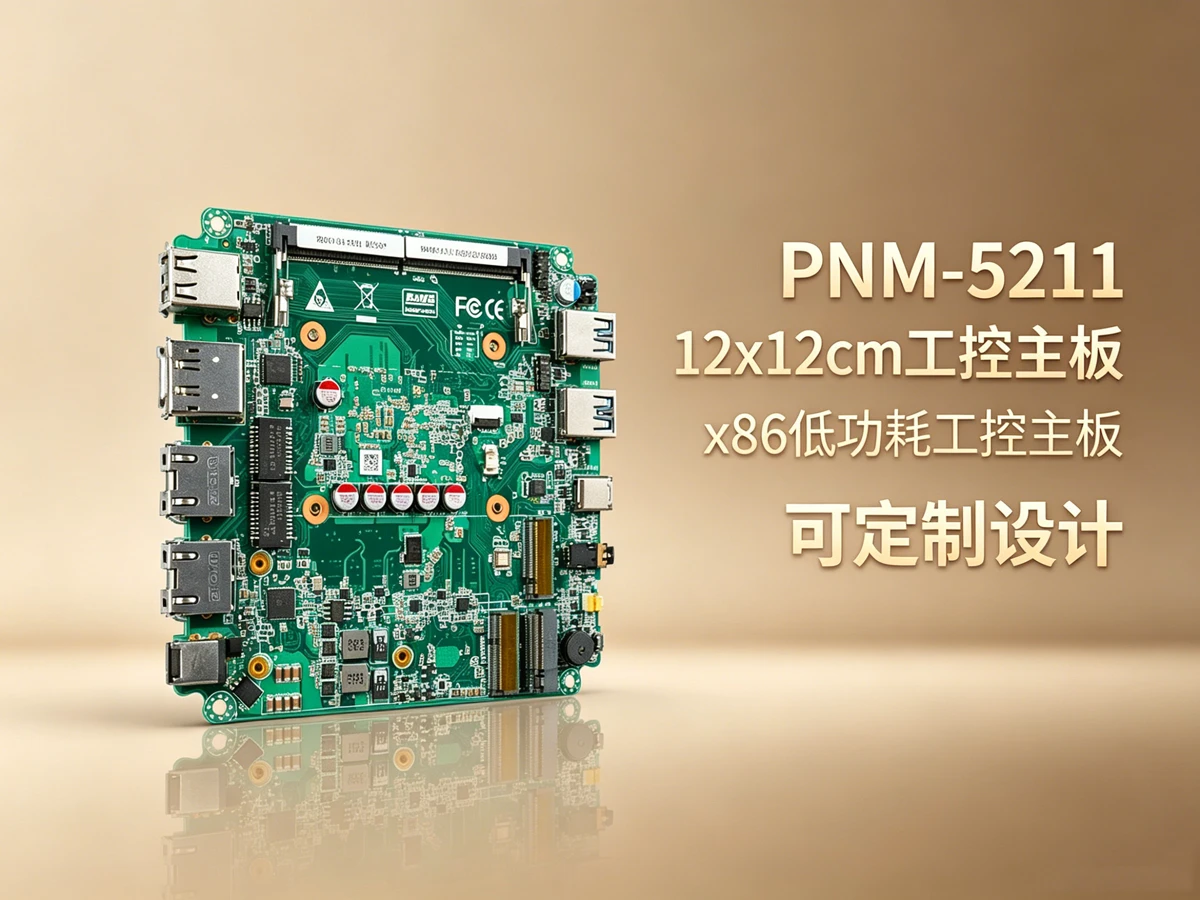

推荐型号：基于PNM-5211的AI 边缘计算工控机

核心配置清单：

处理器：Intel Twin Lake/Alder Lake N 系列处理器

内存：32GB DDR5-4800 SO-DIMM (最高 32GB)

存储：512GB M.2 KEY-M 2280 NVMe SSD (双 M.2 插槽，支持扩展)

显示：1×HDMI + 1×DP，支持 4K@60Hz 双显示

音频：板载 AUDIO 接口

网口：2× 独立千兆网口

USB：4×USB + 1×Type-C

扩展：支持 AI 加速模块扩展

电源：DC 12V 输入

工作温度：0℃~50℃

尺寸：120×120mm

认证：CE/FCC Class A

为什么选这款：

最大 32GB DDR5 高速内存，满足同时运行 CNC 插补和 AI 视觉推理的内存需求

双 M.2 NVMe 插槽提供高速存储扩展，可存储大量刀具磨损图像数据集

HDMI+DP 双 4K 显示输出，支持同时显示加工界面和 AI 监测界面

120×120mm 超小尺寸，可直接嵌入五轴加工中心的操作面板内部

全密封无风扇设计，彻底杜绝油雾和粉尘侵入

预期效果： 刀具崩刃预警提前量≥5 秒，减少刀具损耗成本 30% 以上，高端加工良率从 96% 提升至 99.5%。

场景四：信创环境下的数控系统 —— 国产处理器与操作系统适配

用户痛点：

在国防军工、航天制造等关键领域，新一轮设备采购已明确要求控制系统核心运算平台纳入信创目录。然而，部分早期国产处理器方案在实时性指标上与 X86 平台存在差距。第三方基准测试数据显示，未经优化的飞腾 D2000 平台在运行标准 Linux 内核时，中断响应延迟的抖动幅度可达 ±80 微秒，而同等 X86 平台 (如 i5-1145G7) 搭配 PREEMPT_RT 补丁的抖动通常控制在 ±10 微秒以内。对于插补周期 500 微秒的三轴数控系统，±80 微秒的抖动意味着 16% 的时间基准误差，直接导致联动轨迹平滑度不达标。此外，部分国产 OS 的串口驱动未针对高速 FIFO 和 5V 供电功能进行适配，导致长距离 RS-485 通讯误码率偏高。这些技术瓶颈使得信创方案在精密加工领域的落地受到制约，亟需从硬件层、内核层到驱动层的系统级优化。

派勤解决方案：

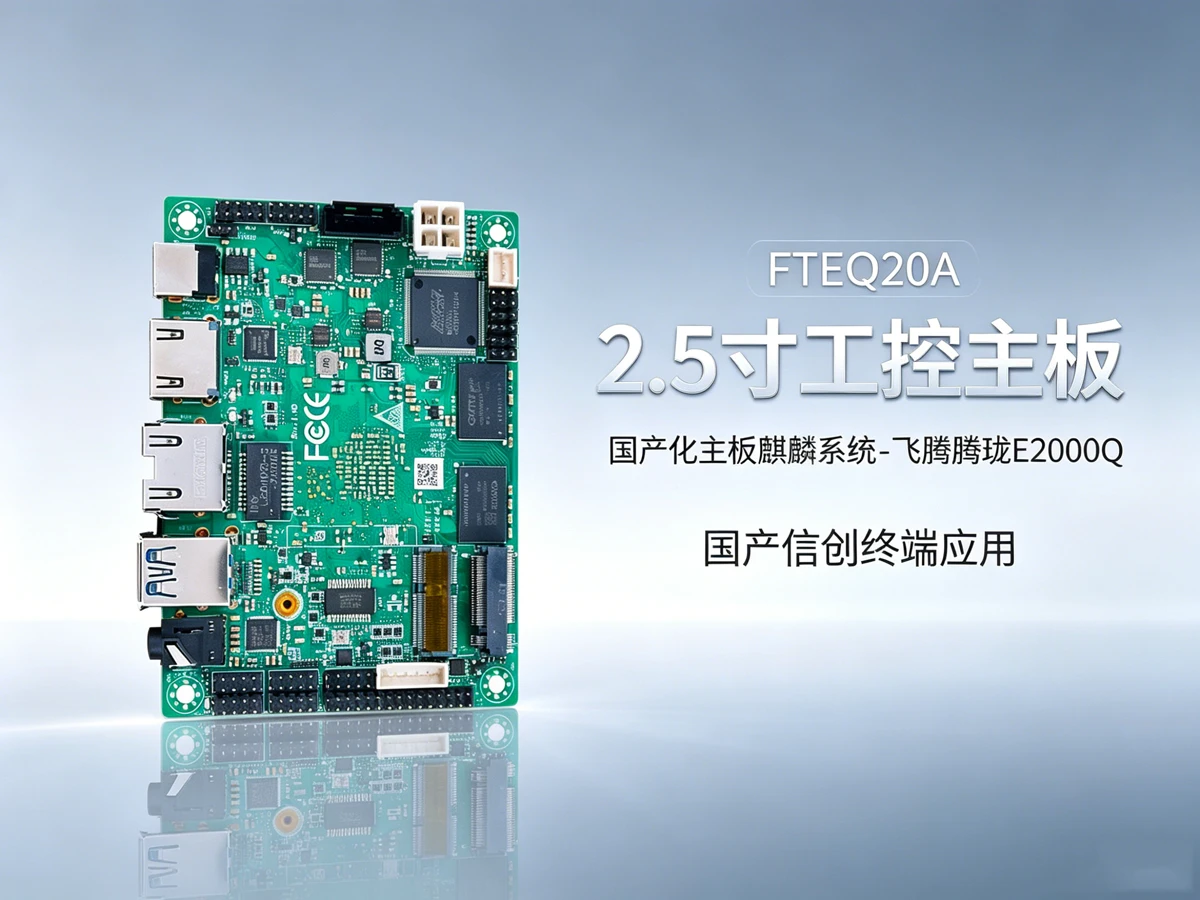

推荐型号：派勤信创工控机平台 (飞腾 / 龙芯双架构可选)

核心配置清单：

处理器：飞腾 D2000/8 (8 核 2.3GHz) 或龙芯 3A6000 (4 核 8 线程 2.5GHz)

内存：16GB DDR4 (可扩展至 32GB)

存储：256GB NVMe SSD

显示：1×VGA + 1×HDMI

串口：4×RS-232/485 (支持光电隔离，独立 FIFO 缓冲)

网口：2× 千兆自适应网口

扩展：1×PCIe x8，1×Mini-PCIe

操作系统：银河麒麟 V10 SP3 / 统信 UOS 桌面版 / 服务器版

工作温度：0℃~55℃

供货周期：7 年以上

适配服务：提供内核实时补丁定制、GPIO 驱动和看门狗 SDK

为什么选这款：

经深度优化的 PREEMPT_RT 内核补丁将飞腾平台的插补周期抖动从 ±80μs 压缩至 ±12μs，满足三轴加工实时性要求

串口光电隔离有效消除伺服驱动器引入的共模干扰，保障长距离 RS-485 通讯无误码

承诺 7 年以上供货和 BIOS / 内核版本锁定，支持客户一次认证、多批次采购

派勤提供从硬件定制到系统适配的全流程服务，缩短信创方案落地周期

预期效果： 满足信创合规审查，实时性能接近同级 X86 平台，为关键行业数控系统国产化提供可用底座。

场景五：老旧数控系统 HMI 升级与简单三轴铣床控制

用户痛点：

2015 年之前投产的大量传统数控铣床、钻床和磨床，普遍采用 CRT 或 VGA 接口的工业显示器，操作面板内部空间狭小且机械结构固定。如果直接更换为仅支持 HDMI/DP 接口的新型工控机，需要同时更换显示器并改造操作面板，不仅改造成本增加 30%-50%，还会导致产线停机时间延长至 2-3 天。此外，这类简单三轴设备对算力要求不高，但对显示兼容性和安装尺寸有严格限制，市面上多数新型工控机无法直接适配。

派勤解决方案：

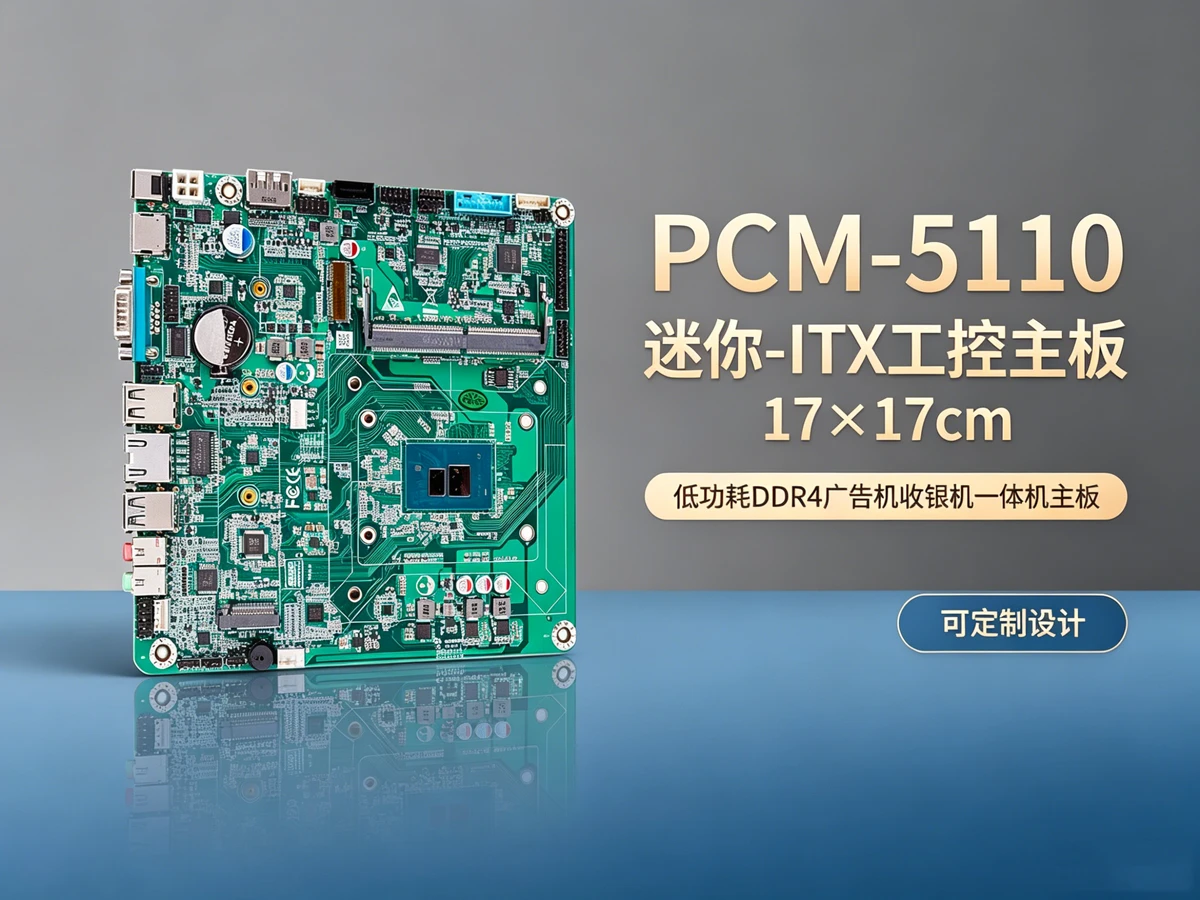

推荐型号：PCM-5110 单面板嵌入式工控主板

核心配置清单：

处理器：板载 Intel Alder Lake-N 系列处理器

内存：8GB DDR4 3200MHz (最高支持 32GB)

存储：128GB M.2 M-Key 2280 NVMe SSD + 1×SATA3.0 扩展位

显示：1×HDMI + 1×DB9/VGA，支持双显示输出

串口：1× 原生 DB9 RS-232

网口：1× 千兆 RJ45 网口

USB：4×USB 接口

电源：DC 12-19V 宽压输入

尺寸：170×170mm (单面板设计)

工作温度：0℃~50℃

为什么选这款：

原生 VGA 接口完美兼容老旧 CRT 和工业显示器，无需更换显示设备

170×170mm 标准单面板尺寸，可直接替换原有工控主板，无需改造操作面板

Alder Lake-N 低功耗处理器满足简单三轴插补和 HMI 显示需求，运行稳定

M.2+SATA 双存储接口，支持系统盘和数据盘分离，提高数据安全性

预期效果： 改造成本降低 40% 以上，产线停机时间缩短至 4 小时以内，老旧设备使用寿命延长 5-8 年。

六、CNC 数控系统与机床加工控制的产品配置选型速览表

备注： 以上均为典型推荐配置，我司支持接口扩展、容量升级、散热方案、BIOS 定制等深度开发。实际供货参数根据用户的具体需求进行匹配，欢迎联系我们获取专属配置单。

七、工业自动化控制的行业趋势与热搜洞察

1.工业大模型端侧推理：从云端到机床边缘

2026 年上半年，随着轻量化工业大模型 (参数量压缩至 7B 以内) 的成熟，工业大模型推理正从云端下沉到加工现场。在 CNC 领域，刀具剩余寿命预测、加工颤振辨识和自适应进给优化等模型可运行于工控机本地。这要求工业主机具备混合算力架构 ——CPU 处理实时插补，GPU/NPU 加速 AI 推理，二者通过 PCIe 高速互连，延迟控制在亚毫秒级。

2.信创工控机：数控系统国产化的算力底座

在国防军工、能源装备等关键零部件加工领域，信创工控机正从 "可用" 走向 "好用"。飞腾 D2000/8 和龙芯 3A6000 处理器搭配银河麒麟 / 统信 UOS 的方案，经实时内核优化后，已在三轴及以下数控系统中实现规模部署。预计到 2027 年，信创平台在数控领域的渗透率将超过 30%，成为独立于 X86 体系的第二极。

3.液冷散热：破解高算力工业主机的热设计困局

当边缘 AI 算力突破 50 TOPS，传统无风扇散热已触及能力边界。液冷散热技术正从数据中心渗透到工业边缘场景，通过冷板直接贴合芯片表面、冷媒循环将热量导出至密封机柜外部的换热器，可实现 150W 以上热设计功耗的全密封解热。对于需要同时运行 CNC 插补和 AI 推理的高端加工中心，液冷工控机提供了静音、防尘与高性能的理想平衡。
