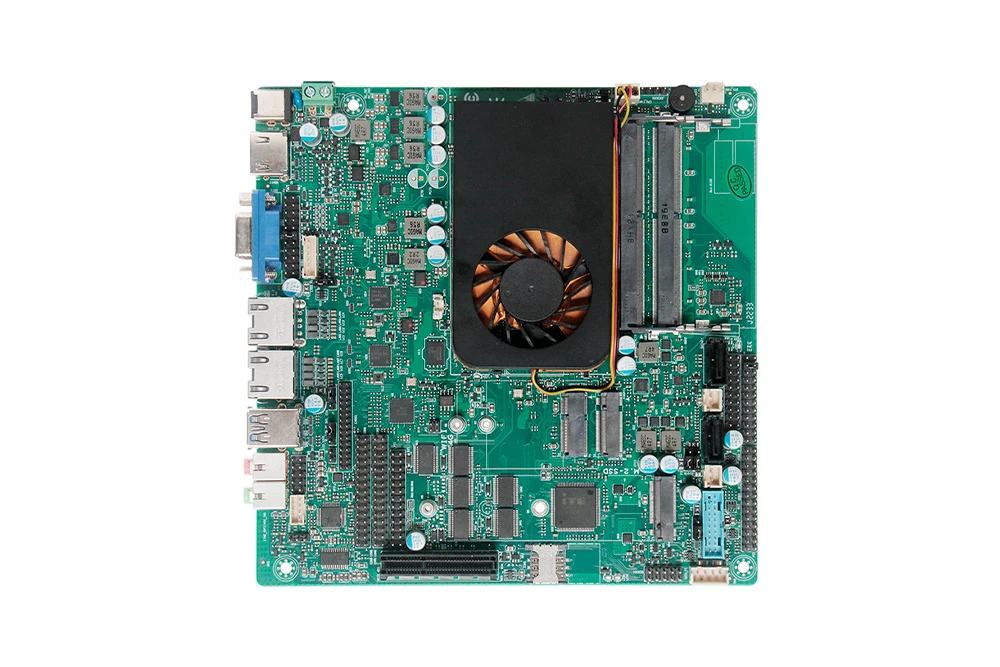

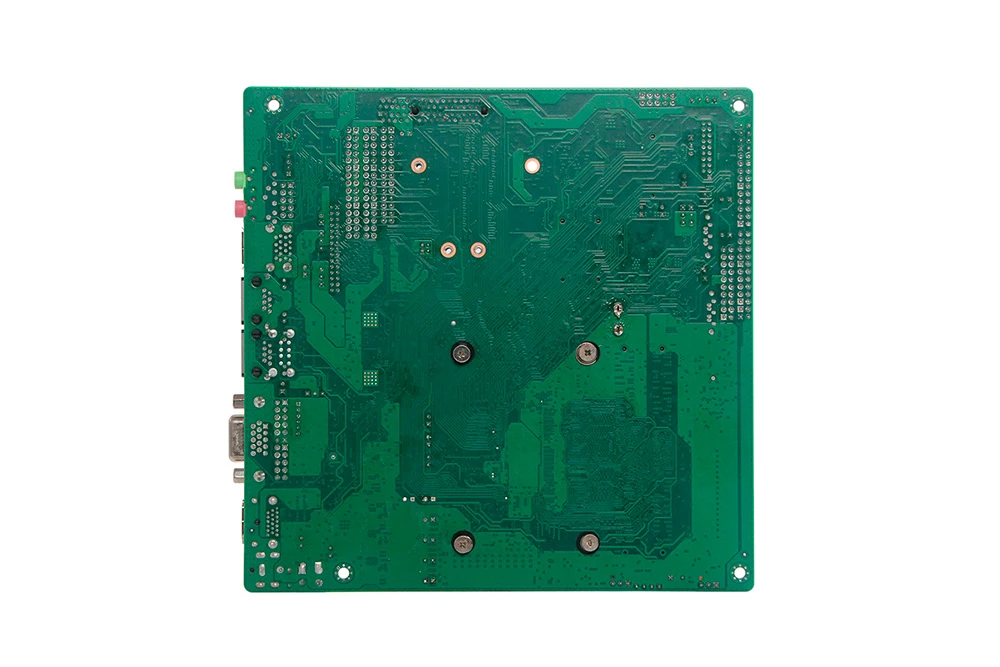

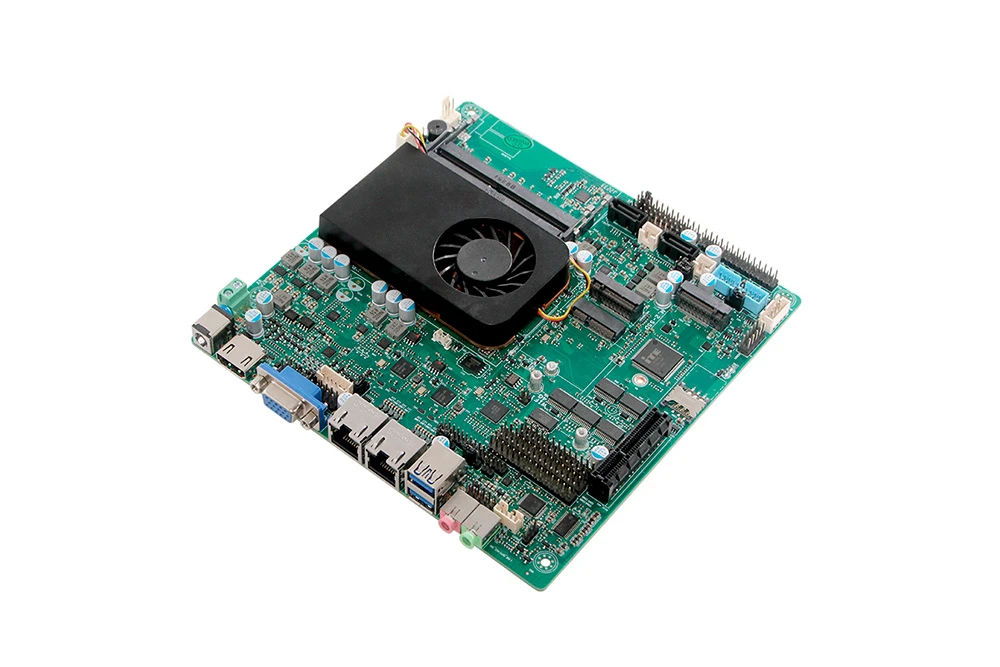

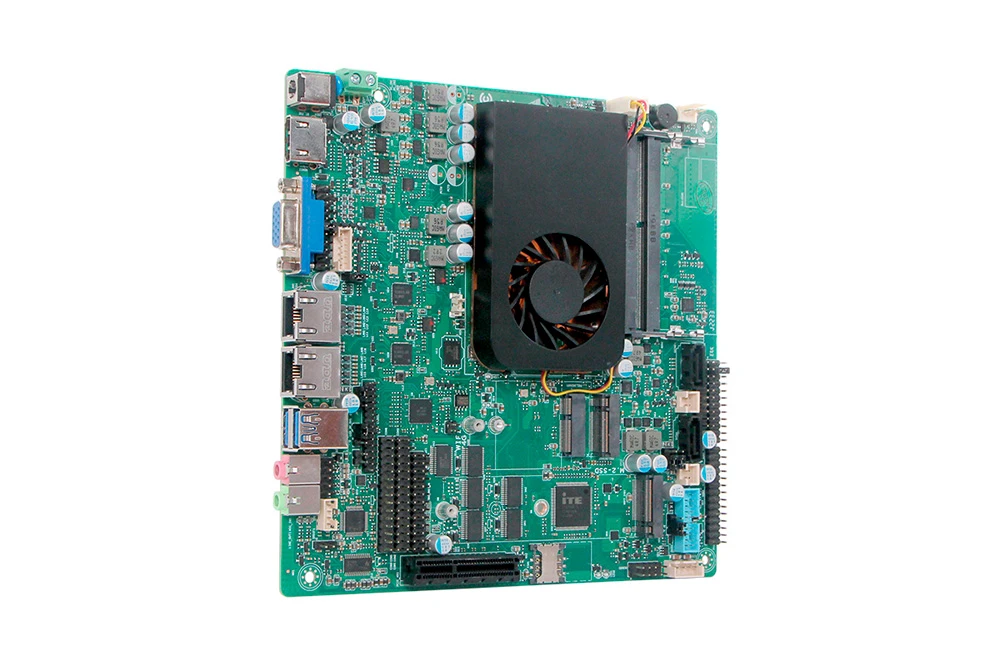

TOP500B

2026-04-29 来源:派勤电子 作者:派勤工控 浏览:35

TOP500B是派勤(PIESIA)推出的工控主板,具备2.5G网口、宽温、最大64G内存、MINI-ITX,支持OEM/ODM定制,价格根据具体配置与数量报价。

产品特性

板载 Intel 11 代 Tiger Lake-U(赛扬 6305U~i7-1165G7);双通道 DDR4 2666MHz,最大 64GB

M.2 NVMe + 双 SATA3.0 + 可选板载 SSD;双 Intel I225 2.5G 网卡,单双网可选

HDMI2.0+VGA+LVDS/eDP 多显示;支持 PCIe3.0_X4、4G/5G、WIFI/BT 扩展

6 路串口 + 8 位 GPIO+0-255 秒看门狗;DC12-19V 宽压供电,170×170mm Mini ITX

宽温无凝露(-20℃~60℃);兼容 Win10/11、Linux 系统

品牌:派勤电子

价格:根据具体配置与数量报价

主要应用领域:机器视觉、工业自动化、网络安全、医疗设备、智能零售、边缘计算、安防监控、数字标牌

生产厂家:深圳市派勤电子技术有限公司

其他服务:定制开发、OEM/ODM

是否带风扇:带风扇

产品参数

处理器系统板载Intel 11代Tiger Lake-U系列处理器
EFI BIOS
内存2个DDR4 2666MHz SO-DIMM双通道,最大支持64GB
显示1个VGA,2048x1536;1个HDMI2.0,4096x2304@60Hz
24位双通道LVDS,1920x1200;eDP,4096x2304@60Hz(LVDS和eDP二选一)
存储2个SATA3.0,2个2Pin SATA电源,1个4Pin SATA电源
1个M.2 2280接口,默认PCIe3.0_2X协议(SATA协议时与SATA2二选一)
板载SSD,可选32GB/64GB/128GB(与SATA1二选一,默认没有)
备注:默认M.2 NVMe协议+ 2个SATA3.0

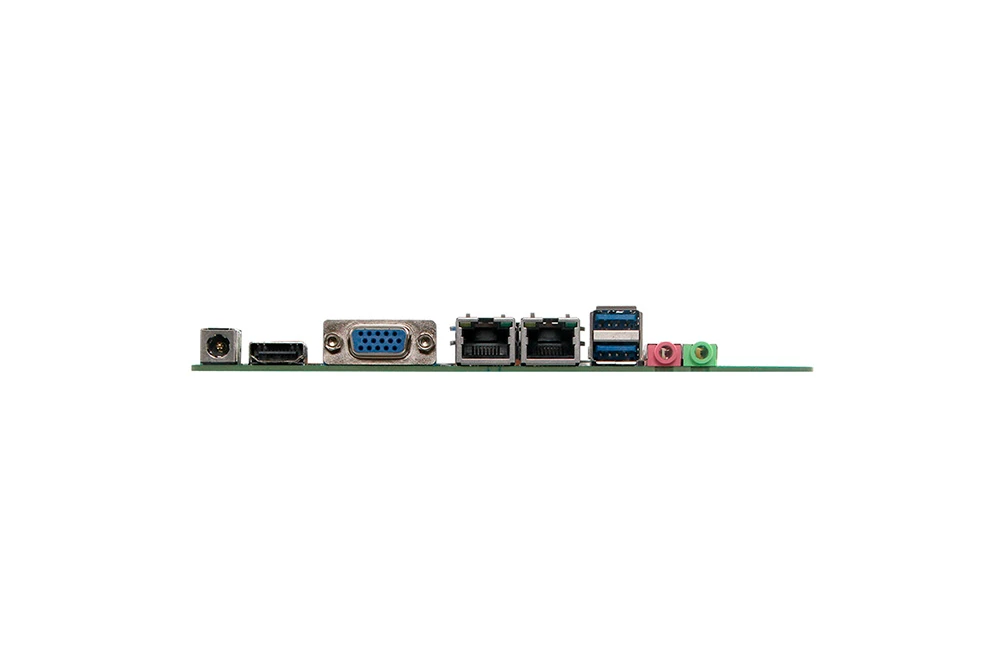

I/O接口1个DC JACK,1个VGA,1个HDMI,2个LAN,2个USB3.1,1个Line out,1个MIC
扩展功能TPM2.0,可选
2个Intel I225 2.5G网卡(单双网可选)
1个PCIe_4X接口,PCIe3.0_X4协议
1个Key-E,M.2 2230 WIFI模块
1个Key-B,M.2 4G/5G模块(二选一),SIM卡
4个RS232,2个RS232/485
2组4个USB2.0,1组2个USB3.0
LPT插针,2x13Pin,间距2.54mm
内置VGA插针,2x5Pin,间距2.54
铝质有风扇散热器(支持自动和手动风扇转速调节)
1个PS/2插针接口,2x4Pin,间距2.54mm
8位GPIO,2x5Pin,间距2.54mm,提供例程
0-255秒看门狗,提供看门狗例程
电源DC12-19V,90W
工作环境工作温度:-20℃ ~ +60℃;工作湿度:0% ~ 90%相对湿度,无凝露
存储温度:-40℃ ~ +85℃;存储湿度:0% ~ 90%相对湿度,无凝露
操作系统Windows11,Windows10,Linux
尺寸170x170mm
重量228g(不含散热片)

订购信息

型号

可选项

可选项描述

TOP500B

第11代Tiger Lake-U系列处理器

赛扬6305U/i3-1115G4/i5-1135G7/i7-1165G7

TPM2.0

TPM2.0可选

LVDS/eDP

LVDS/eDP可选

网络

单双网可选

板载SSD

容量可选,默认没有

串口

默认2串,可选6串

https://www.szpaiqin.com/uploads/202605/21/ca91f8ef8e6958c2.pdf
