一、视觉尺寸测量的发展背景
制造企业对检测效率与数据可追溯性的要求，推动尺寸测量从游标卡尺、千分尺等人工量具向视觉测量演进。视觉测量以相机标定为基础，通过图像处理实现工件尺寸的非接触测量，具有速度快、一致性高、可自动记录数据的优势，正逐步替代人工量具成为产线质检的基础环节。
市场规模为这一趋势提供了注脚：2026年机器视觉技术行业整体规模预计约240.9亿元，同比增长21.3%，尺寸测量与缺 陷检测并列为工业视觉的两大基础应用。随着3C、汽车、新能源等行业对零部件公差要求趋严，视觉测量设备的装机量仍在持续爬坡。
视觉测量的特殊性在于对"精度稳定性"的追求：测量结果需要长期稳定可复现，这意味着工控硬件不仅要具备足够的图像处理能力，更要保证长时间运行下的性能一致性，避免因散热、降频、丢帧等因素引起测量波动。这正是视觉测量设备区别于一般检测设备的选型重 心。
二、视觉尺寸测量的工作原理
视觉尺寸测量的工作原理建立在“标定—成像—边缘提取—几何解算”的标准流程之上：系统首先通过标定板对相机内外参数进行标定，建立像素尺寸与物理尺寸之间的换算关系;测量时由光源与镜头配合，获取工件待测特征的高对比度图像;工控主机运行图像处理算法，完成边缘提取、轮廓拟合、亚像素定位等运算，得到直径、角度、平面度等几何参数;随后将测量值与公差标准比对，判定合格与否，并生成测量记录上传至SPC或MES系统。与缺 陷检测类应用不同，尺寸测量对重复精度非常敏 感，图像的采集稳定性、算法运行的算力裕量，以及长时间运行不降频的硬件一致性，共同决定了测量结果能否稳定复现，这正是视觉测量设备选型的核心逻辑。
三、视觉测量对工控硬件的主要要求
1. 处理稳定性
测量算法对计算精度敏 感，硬件需具备良好的散热设计与稳定供电，保证长时间高负载运行不降频、不丢帧;无风扇设计在部分封闭机柜场景中可减少灰尘侵入与风扇故障风险。
2. 多相机接入
一次测量往往需要多个视角(正视、侧视、背光)协同，多路相机接口(GigE/USB3.0)必不可少，接口数量直接决定可挂载的相机路数与测量工位的扩展空间。
3. 数据管理
测量数据需要本地存储与上传(SPC统计、MES对接)，对存储接口与网络能力有一定要求，双存储设计可实现系统盘与数据盘的分离部署，保障数据安全。
4. 显示清晰度
高分辨率测量图像的实时显示需要4K级别输出能力，便于操作人员放大复核边缘、轮廓等关键测量特征。
四、派勤提供视觉尺寸测量的工控硬件
派勤自2009开始研发与制造工业计算机，拥有8000平生产车间与40多名研发人员，主板覆盖2.5寸、3.5寸、Mini-ITX、ATX、ops全板型与工控整机，以X86架构为主，CPU平台支持12代及以上处理器，产品通过FCC、CE、RoHS认证并出口全球100多个国家，可保障测量设备长期稳定运行。以下是视觉测量适配型号的核心参数与适用定位：
板载Intel 12/13代U/P系列处理器，多网口多串口，算力与体积均衡，是视觉测量设备的常用平台，在光伏、玻璃、金属等检测设备中应用广泛。
板载Intel 12/13代U/P系列处理器，64GB大内存与多路显示输出，适合多相机、高分辨率图像的测量工位。
板载Alder Lake-N低功耗处理器，HDMI2.0支持4K@60Hz输出，另有LVDS/EDP显示接口，无风扇设计，适合成本敏 感的单相机测量设备。
低功耗平台，支持N100/N305处理器定制，板贴内存，双网口双串口、三路4K输出，体积小巧、接口实用，适合多工位测量设备的经济型部署。
支持12/13代酷睿，基于Q670芯片组，PCIe扩展充足，可插装图像采集卡与运动控制卡，适合复合测量与自动化测量工作站。
五、视觉尺寸测量的应用场景选型思路

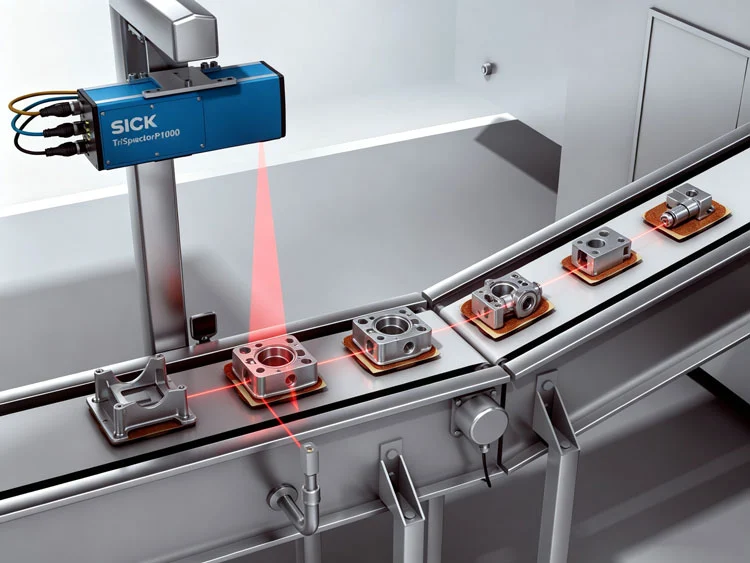

1. 在线尺寸测量：产线节拍下的稳定输出
流水线上的在线尺寸检测需要与产线节拍同步，设备长时间连续运行。RP7003AW的紧凑设计与稳定散热特性适合集成于检测工位，多网口可同时接入多路相机;对测量项多、算法重的工位可升级至AD600Z3AW，借助大内存减少数据处理排队，保证节拍稳定。

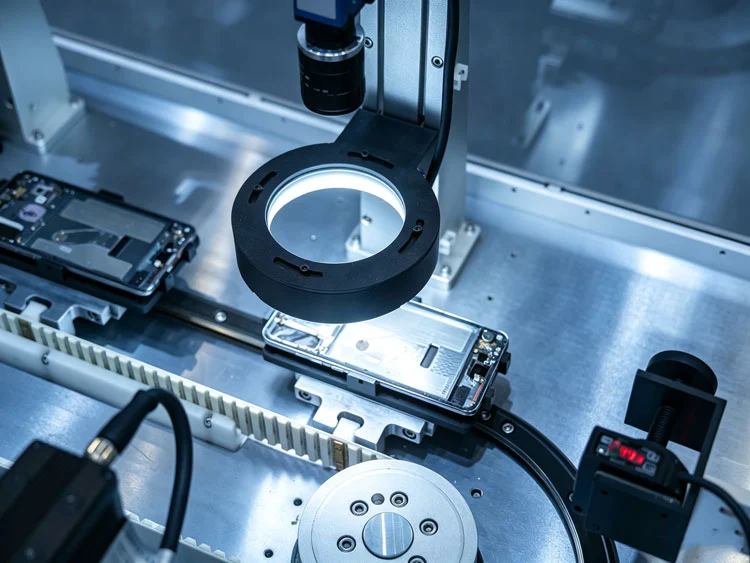

2. 高精度计量：稳定性的极致要求
精 密计量场景(如刀 具、模具、精 密五金检测)对测量重复性要求非常高，硬件性能一致性至关重要。AD600Z3AW的宽裕算力与内存可支撑亚像素级算法运行;若需多相机高分辨率采集，PIMB-Q670C可扩展专 业采集卡，满足高带宽图像传输，为精细精度提供硬件冗余。

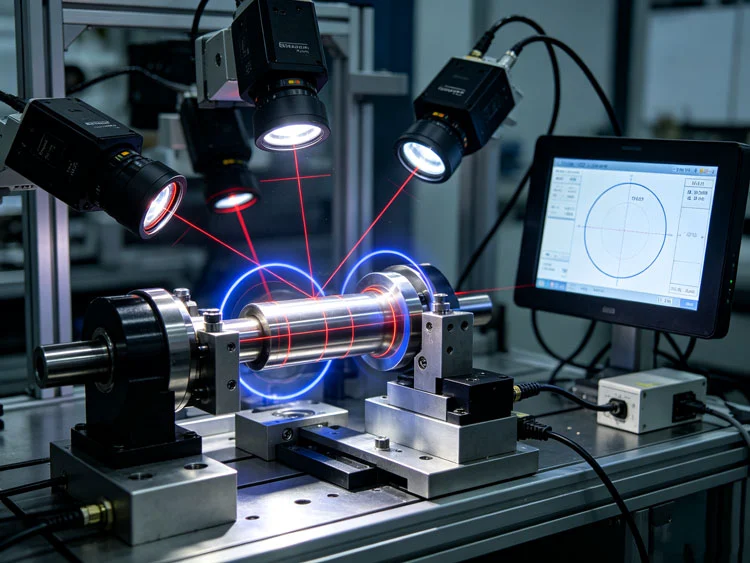

3. 内外径检测：多视角协同
轴类、管件内外径检测通常需要正光与背光多视角配合。RP7003AW的多网口可同时接入多台相机，串口可连接旋转机构与光源控制，实现一次装夹多参数测量，减少重复上下料带来的效率损耗。

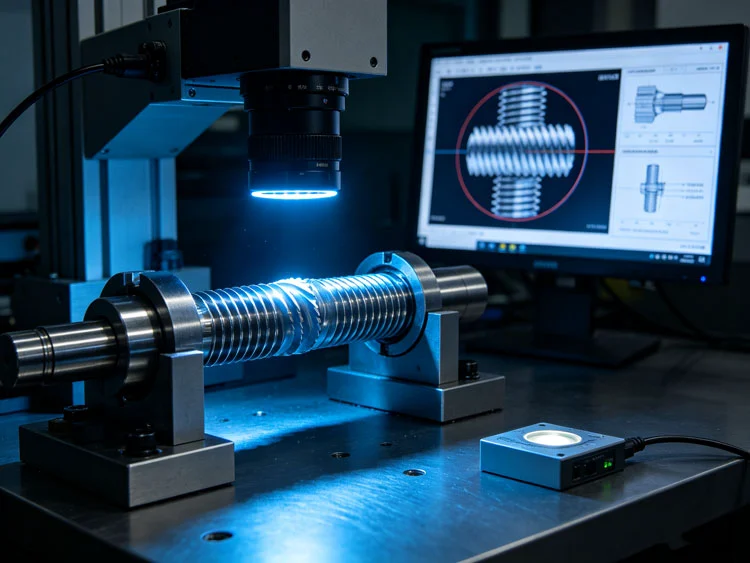

4. 螺纹检测：精细特征识别
螺纹牙型、螺距检测对图像分辨率要求高，算法相对复杂。AD600Z3AW的高内存配置可加载高分辨率图像序列，多路显示便于操作员对照标准件图像复核判定结果，降低误判率。

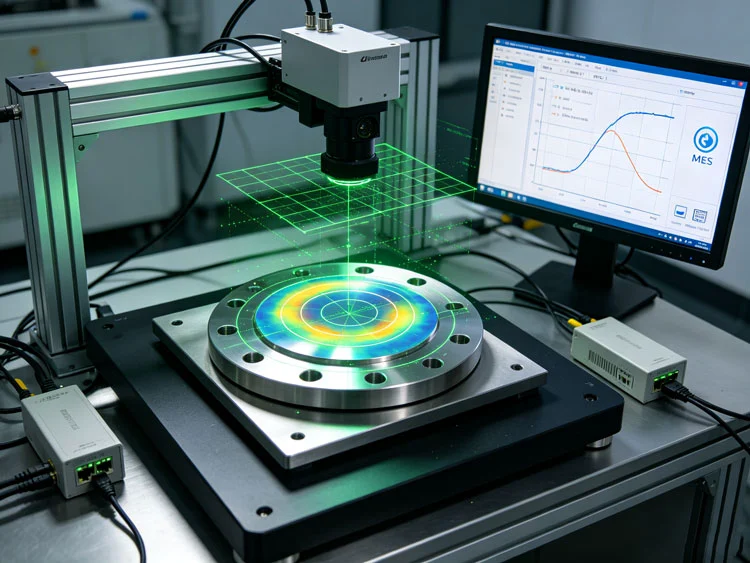

5. 平面度与同心度检测：数据处理与报告输出
平面度、同心度检测涉及多点拟合与公差判定，测量结果需生成报告并上传MES。AD742A与PDM-5110的经济型方案可满足单相机测量需求，双网口设计便于连接产线网络上传数据;要求更高算力时可选用RP7003AW，算法更复杂、数据量更大的工位可直接选择AD600Z3AW。
视觉尺寸测量还可广泛应用于：
长度与宽度测量：大幅面工件的在线测量
角度与位置度检测：特征几何关系测量
高度与台阶测量：一维尺寸的轻量方案
圆度与圆柱度检测：回转体高精度拟合
轮廓度与面积测量：异形件模板比对
齿轮齿形与模数测量
垫片厚度分选
玻璃基板尺寸检测
晶圆划切道宽度测量
线束端子压接高度检测
注塑件收缩率测量
钣金折弯角度检测
3C壳体长宽高在线测量
标签印刷套准偏差测量
木材含水率与尺寸联动检测等场景
六、视觉尺寸测量硬件选型建议与定制方向
视觉尺寸测量选型的核心是"精度稳定性优先"：单相机、成本敏 感的场景选择AD742A、PDM-5110;多相机、高精度场景选择RP7003AW、AD600Z3AW;复合测量工作站考虑PIMB-Q670C的扩展能力。
派勤支持宽温、三防等定制选项，提供接口改型、存储扩展与多种交付形态，产品通过FCC、CE、RoHS认证，可为视觉测量设备厂商提供从选型到量产的完整支撑，保障测量设备长期稳定运行。
