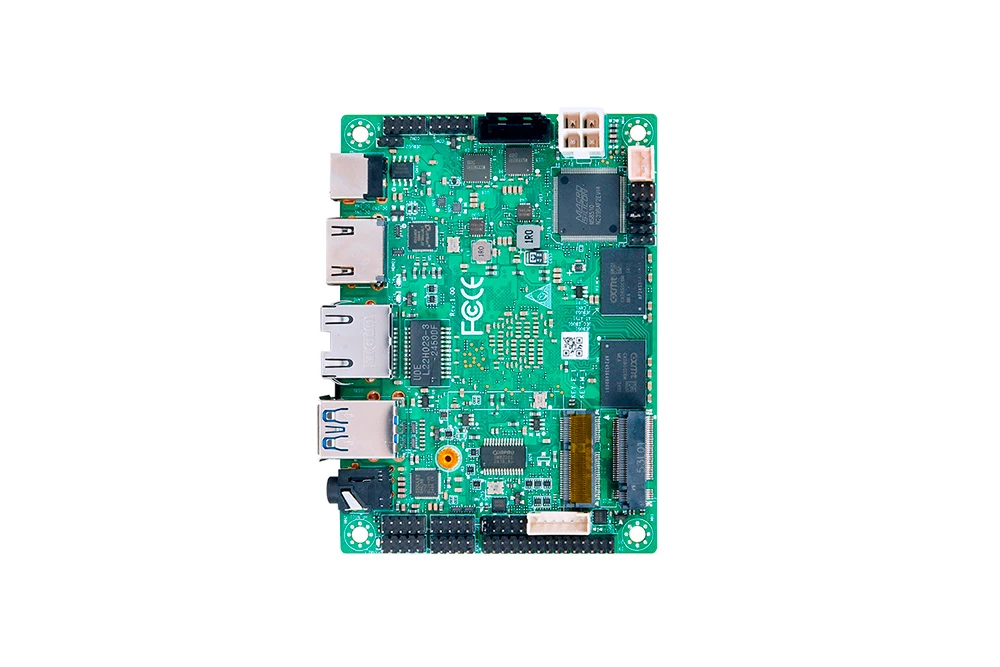

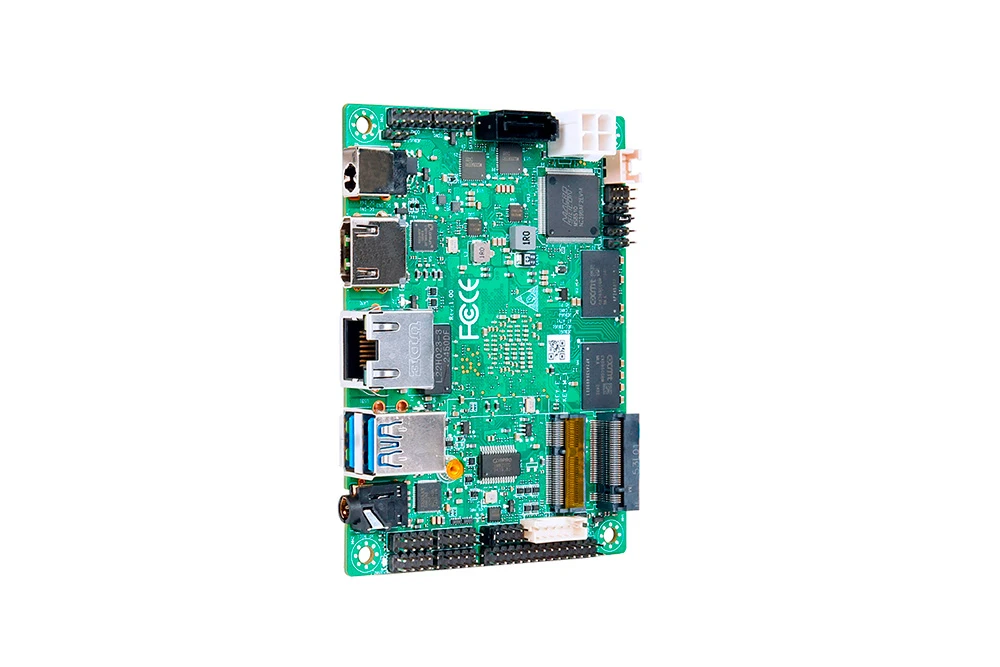

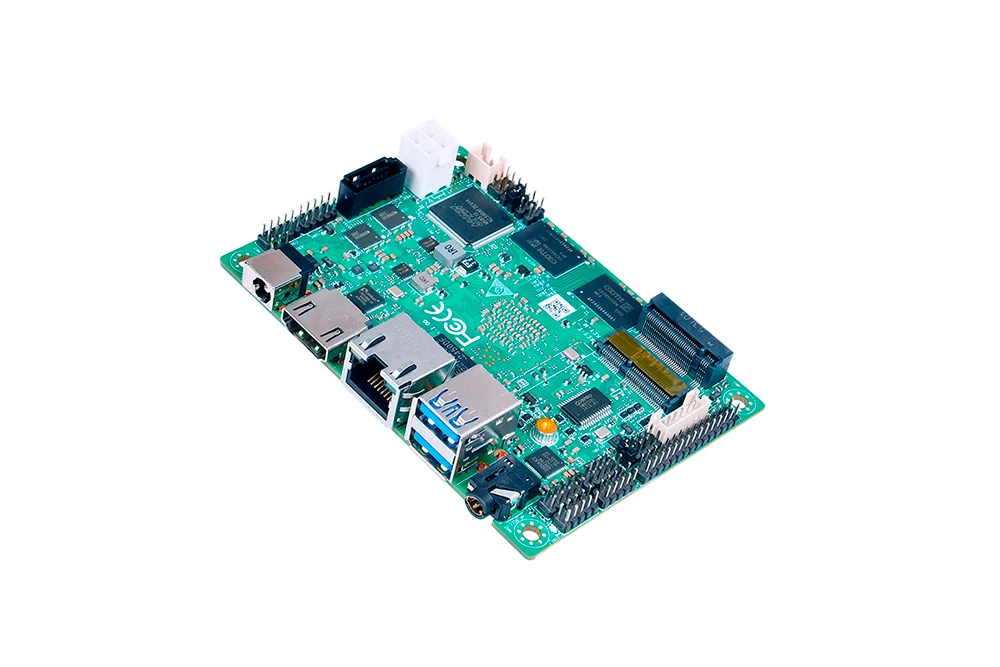

FTEQ20A是派勤(PIESIA)推出的工控主板,具备千兆网口、宽温、2串口、2.5寸,支持OEM/ODM定制,价格根据具体配置与数量报价。

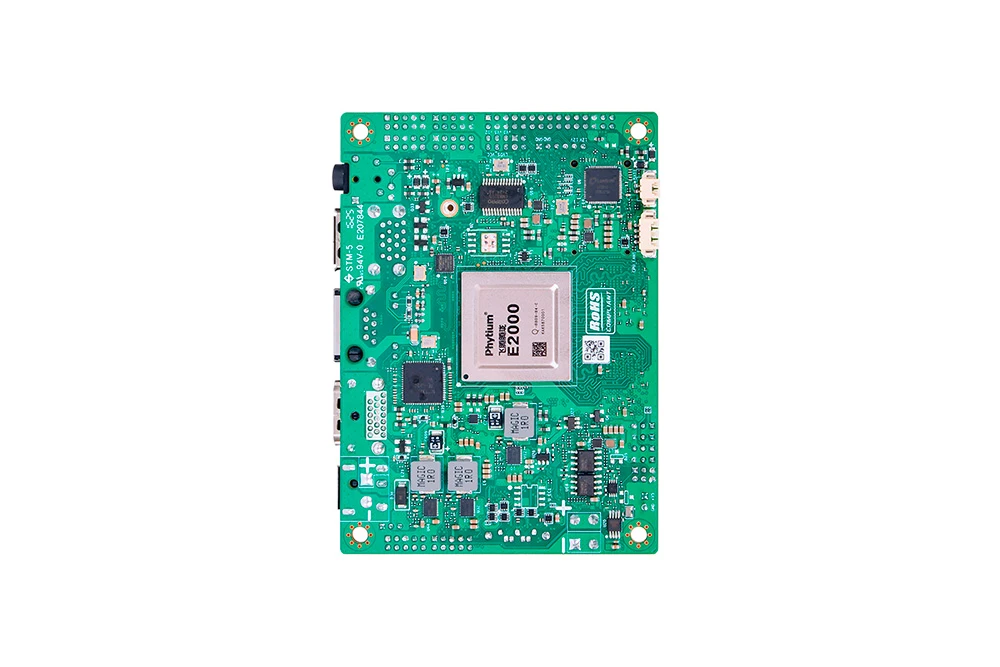

处理器:飞腾腾珑 E2000Q 4 核(2×FTC664+2×FTC310);内存:板贴国产 LPDDR4 4G/8G
存储:1×M.2 2242 PCIe3.0×2 + SATA3.0;显示:HDMI/EDP/LVDS,最高 1920×1080@60Hz
接口:千兆网口、2×USB3.0、2×COM、8×GPIO、2×CAN;电源:DC 12V 输入
尺寸:100×72mm(2.5 寸双面板);环境:-20℃~+60℃宽温,5%~90% 无凝露
系统:支持麒麟操作系统;扩展:支持 WIFI / 蓝牙模块
品牌:派勤电子
价格:根据具体配置与数量报价
主要应用领域:手持终端、车载电脑、便携设备、工业平板、医疗仪器、无人机地面站、机器视觉、智能零售
生产厂家:深圳市派勤电子技术有限公司
其他服务:定制开发、OEM/ODM
是否带风扇:不带风扇
产品参数
| 处理器 | 飞腾腾珑E2000Q4核:2*FTC664,2*FTC310;飞腾UEFIBIOS |
| 内存 | 板贴LPDDR44G/8G(国产颗粒) |
| 存储 | M.2M-Key2240(PCIe3.0_2X);SATA3.0,2Pin5V电源 |
| 显示 | 1*HDMI,最大分辨率支持1920*1080@60Hz 1*EDP,1nae,最大分辨率支持1920*1080@60Hz 1*LVDS,最大支持双通道24bit分辨率1920*1080@60Hz |

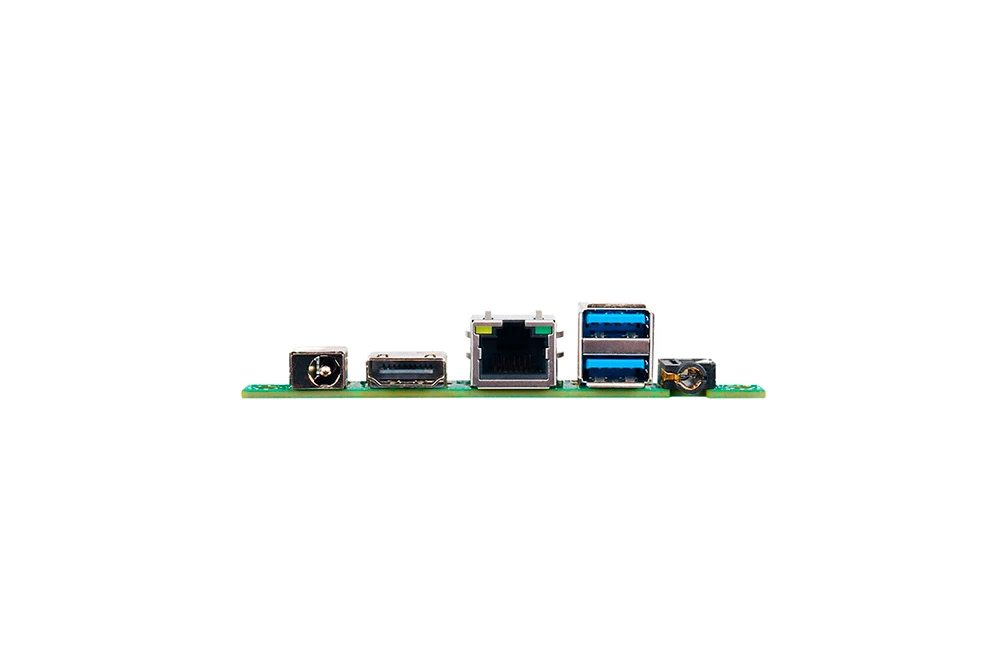

| 板边I/O接口 | DCJACK12V 输入 5.5mm*2.5mm , HDMI, RJ45, 2*USB3.0, Audio(深蕾 SN6140) |
| 扩展 接口/功能 | SATA 3.0,2 pin SATA Power, 2*COM(支持 RS232/422/485),默认 RS232 LVDS_PWR 2x3pin 间距 2.0mm (12V/5V/3.3V 屏电压可选 ), LVDS_P1 8 路 GPIO 带输出输出 3.3V/5V 可通过电阻选择 E-Key(PCIe+USB2.0 协议,WIFI/BT 模块) CPU Smart Fan,DC_IN2 4PIN/ATX 电源供电接口 2 x JUSB2.0 排针,2x5Pin,间距 2.0mm,4 个 USB2.0 J_I2C 2*3pin 间距 2.0mm, 1 个 I2C 设备;F_panel 2x5Pin 间距 2.0mm 排针 JDEBUG1 插针 2*3pin 间距 2.0mm,获取 debug 打印日志 JBLK_CTL1 插针 2*3pin 间距 2.0mm,硬件背光按键调节,同步系统背光 AT_ATX1 插针 2*3pin 间距 2.0mm,选择上电模式 2*JCAN1 插针 2*3pin 间距 2.0mm,2 路 CAN 设备 JHDMI_PRO 插针 1*3pin 间距 2.0mm 烧录 HDMI 固件 JLVDS_PRO 插针 1*3pin 间距 2.0mm 烧录 LVDS 固件 BAT1 带线电池 CR2032 3V,不支持清除 CMOS 功能,可 load defualt |
| 电源 | DC12V,15W |
| 看门狗 | 支持255级,watchdog |
| 工作环境 | 工作温度:-20℃ ~+60℃;工作湿度:5%~90%相对湿度,无凝露 存储温度:-40℃ ~+85℃;存储湿度:5%~90%相对湿度,无凝露 |
| 操作系统支持 | 麒麟 |
| 尺寸 | 100x72mm双面板(2.5寸) |
| I/O接口 | DCJACK12V输入5.5mm*2.5mm,HDMI,RJ45,2*USB3.0,Audio(深蕾SN6140) |
| 扩展接口功能 | SATA3.0,2pinSATAPower,2*COM(支持RS232/422/485),默认RS232 LVDS_PWR2x3pin间距2.0mm(12V/5V/3.3V屏电压可选),LVDS_P1 8路GPIO带输出输出3.3V/5V可通过电阻选择 E-Key(PCIe+USB2.0协议,WIFI/BT模块) CPUSmartFan,DC_IN24PIN/ATX电源供电接口 2xJUSB2.0排针,2x5Pin,间距2.0mm,4个USB2.0 J_I2C2*3pin间距2.0mm,1个I2C设备;F_panel2x5Pin间距2.0mm排针 JDEBUG1插针2*3pin间距2.0mm,获取debug打印日志 JBLK_CTL1插针2*3pin间距2.0mm,硬件背光按键调节,同步系统背光 AT_ATX1插针2*3pin间距2.0mm,选择上电模式 2*JCAN1插针2*3pin间距2.0mm,2路CAN设备 JHDMI_PRO插针1*3pin间距2.0mm烧录HDMI固件 JLVDS_PRO插针1*3pin间距2.0mm烧录LVDS固件 BAT1带线电池CR20323V,不支持清除CMOS功能,可loaddefualt |
| 操作系统 | 麒麟 |
| 重量 | TBD (含单台包装) |
订购信息:
型号 | 可选项目 | 可选项描述 |
FTEQ20A | E2000Q 4核处理器 | 2*FTC664/2*FTC310 |
