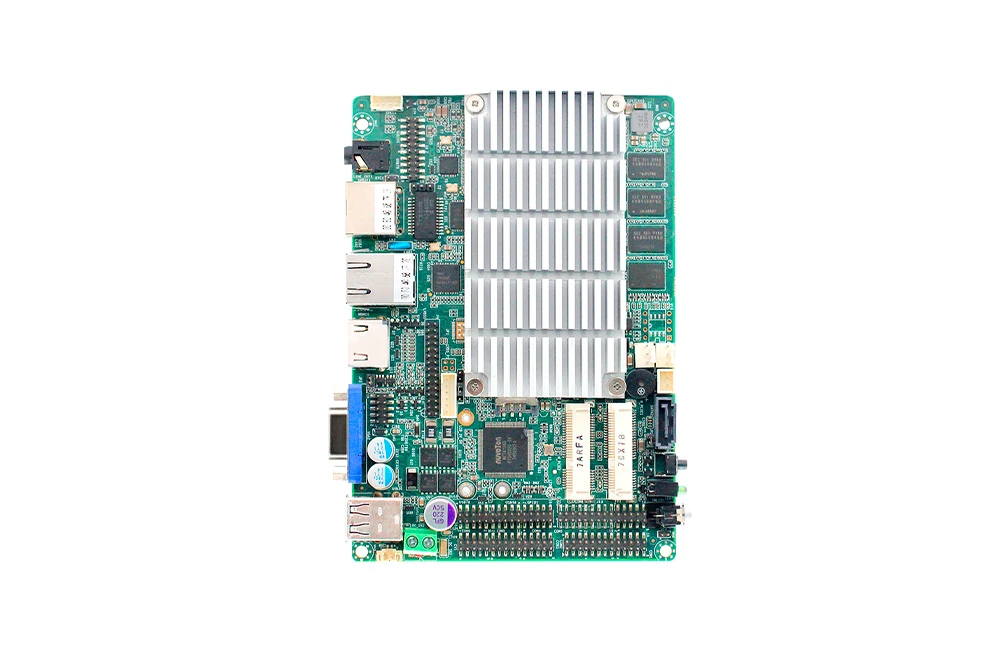

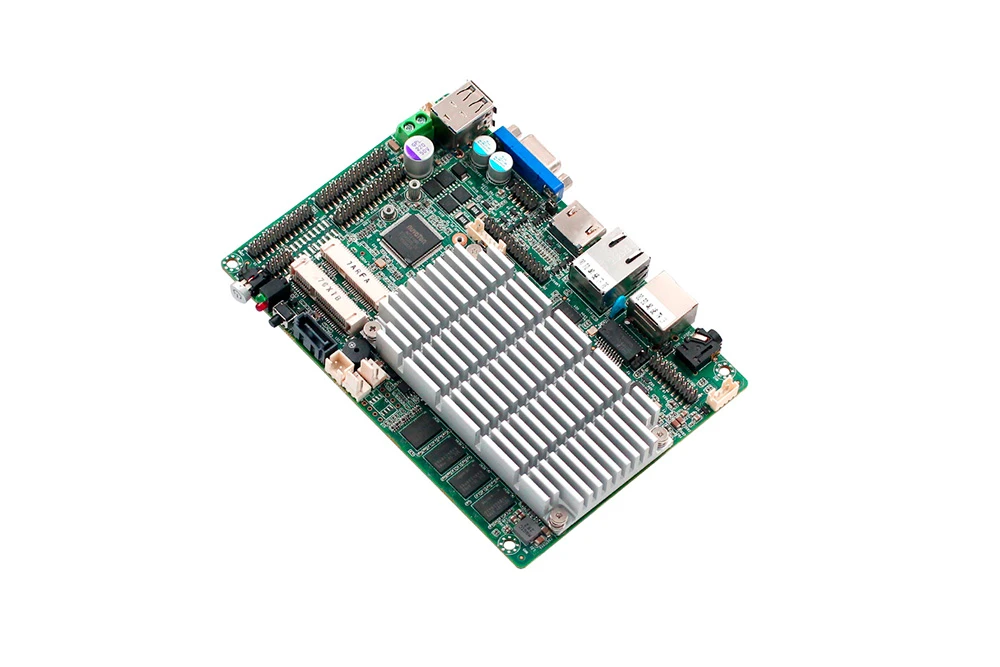

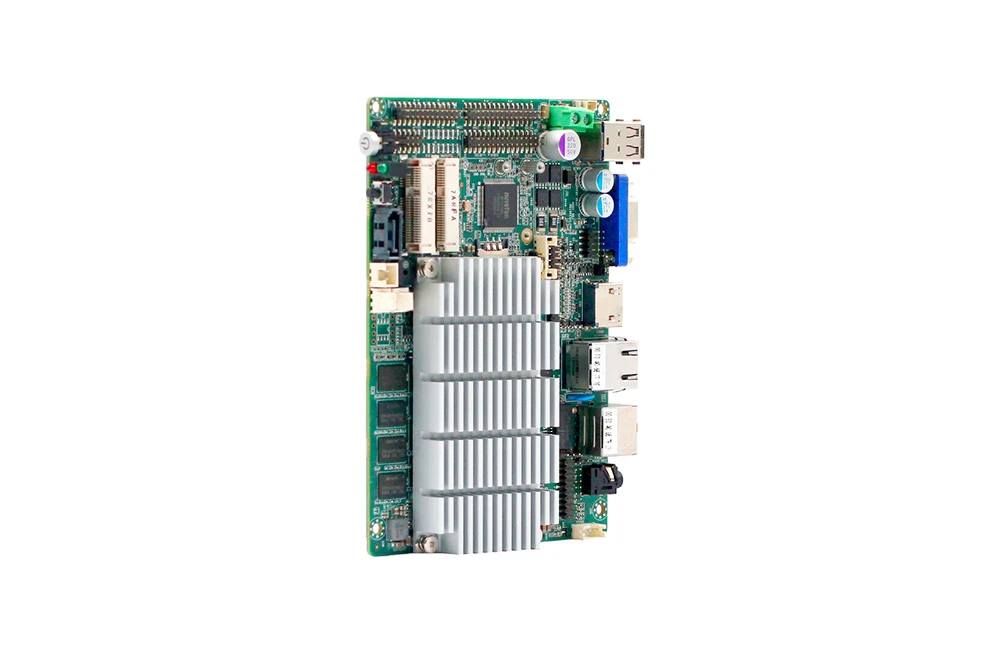

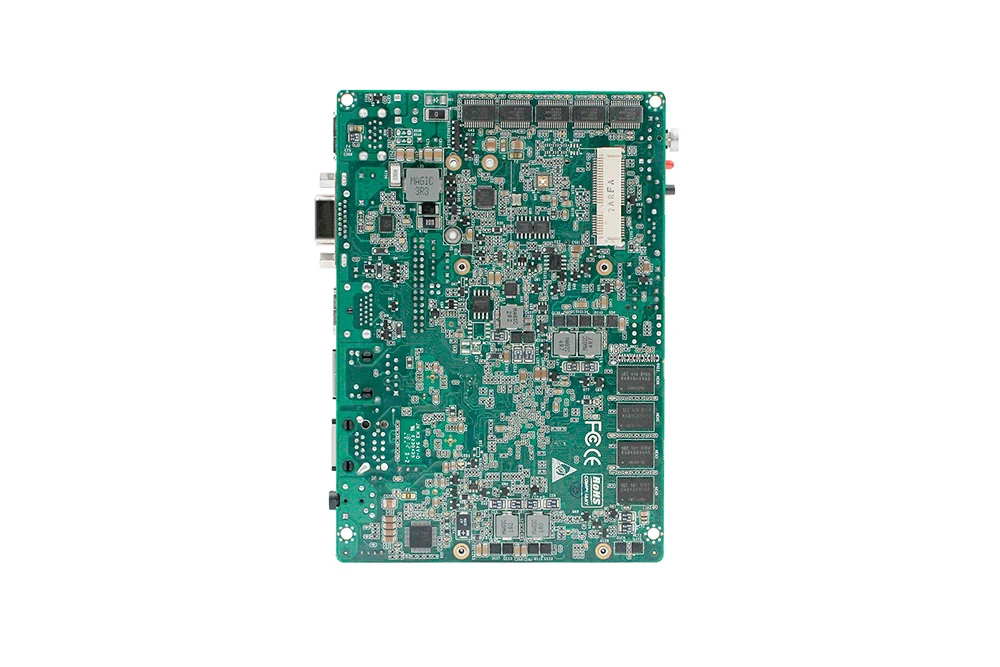

BT193CW 是基于 Intel Baytrail-I/D/M 系列处理器打造的高可靠嵌入式工控主板，可选 J1900、J1800、N2900 等多型号 CPU，板载最高 8GB DDR3L 内存，支持 LVDS/EDP、VGA、HDMI 多显示输出，可实现多模式同步 / 异步双显，原生适配 4/5/8 线触摸屏。主板配备 Intel 千兆网卡、多路串口与 USB 接口，自带可编程 GPIO 与 0-255 级看门狗，支持 SATAII、M-SATA 存储与双 Mini-PCIe 扩展。产品支持 8-36V 宽压供电，-20℃~+60℃宽温稳定运行，通过 CE、ROHS、FCC 权威认证，尺寸仅 146*102mm，支持有 / 无风扇双模式，是工业触控终端、车载设备、自助终端等场景的高适配核心硬件方案。
◆ 采用Baytrail-I/D/M系列处理器； J1900\J1800\N2806\N2900；
◆ 板载2G\4G\8G内存； 5个RS-232，1个RS-485/RS-422；
◆ 支持触摸屏（4wire 5wire 8wire）； 支持8-36V宽压供电；结构 146*102mm；
品牌：派勤电子
型号：BT193CW（R110）
价格：电议/面议，根据具体配置与数量报价
类型：3.5寸迷你主板
应用：工业人机界面 (HMI) 与触摸屏一体机、智能车载与特种车辆终端、自助终端、工业自动化控制、数据采集与边缘计算网关、数字标牌、医疗辅助设备控制、智能楼宇与门禁控制、安防监控 NVR 主机、老工业设备与专用仪器升级改造。
生产厂家：深圳市派勤电子技术有限公司
是否国产：国产
供应模式：现货、标品生产或定制
其他服务：定制开发、OEM\ODM
是否带风扇：无风扇设计
主板配置参数：
处理器系统 | CPU | 支持Baytrail-I/D/M 系列处理器 (J1900 N2900 J1800 N2806) |
CPU封装 | BGA | |
芯片组 | 支持Baytrail-I/D/M 系列处理器 | |
BIOS | EFI BIOS | |
内存 | 技术架构 | 单通道DDR3 1066/1333MHz |
容量 | 集成2GB\4GB\8g DDR3L | |
视频 | 图形控制器 | Intel HD Graphics |
Dual LVDS和EDP | LVDS支持双通道24位输出,最高分辨率1920 x 1200 EDP最高支持分辨率为2560*1600（LVDS和EDP显示只能二选一） | |
VGA | VGA支持最大分辨率2048x1536 | |
HDMI | HDMI支持最大分辨率 1920x1080 | |
双显支持 | LVDS + VGA,LVDS+HDMI,HDMI+VGA同步或异步显示 | |

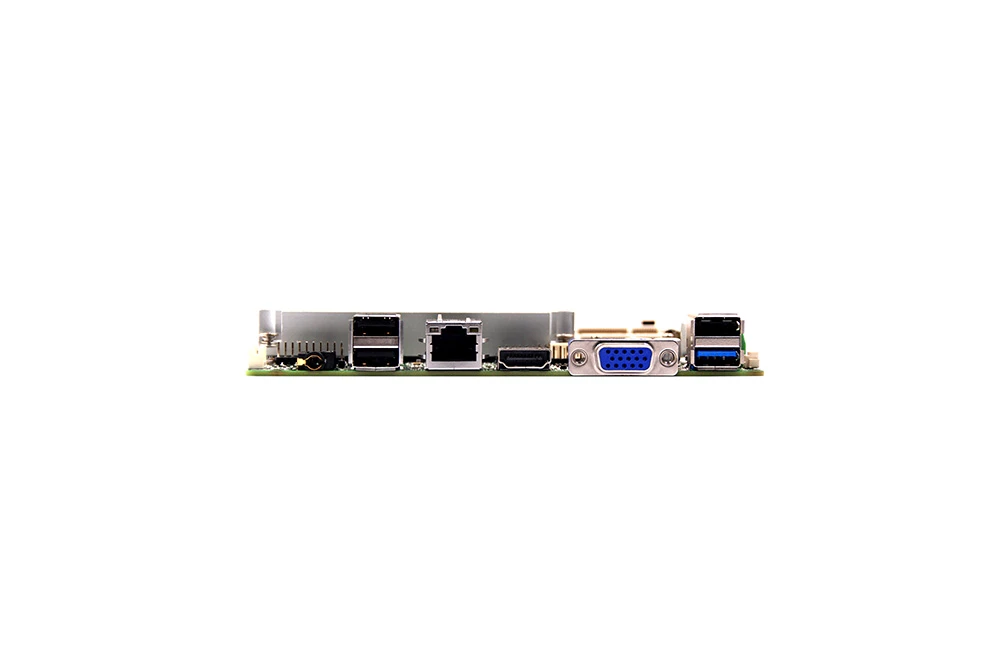

I/O背板 | 端口 | 1*VGA 1*HDMI 1*USB3.0 3*USB2.0 1*RJ45网卡 1*LINE OUT/MIC 1*开关按钮带指示灯，1*电源指示灯，1*硬盘指示灯，1*复位按钮 |
网络 | 控制器 | 1个Intel I211千兆网卡，RJ45接口(可选择2个网卡，后置USB为2个） |
音频 | 控制器 | 瑞昱HD ALC662音频解码(左右声道 + 麦克风) |
Super I/O | 控制器 | NCT6106D |
硬件监控 | 看门狗定时器 | 0-255秒,提供看门狗例程 |
Cooler | 铝质有风扇散热器(可用无风扇) | |
输入/输出接口 | USB | 7*USB2.0,1*USB3.0最大支持+5V/1A |
串口 | 5个RS-232, 1个RS422/485可选，RS485支持自动流向控制 | |
触摸屏 | 支持触摸屏（4wire 5wire 8wire ） | |
GPIO | 8位,提供例程, 自由定义输入/输出,3.3V@24mA电平 | |
扩展总线 | Mini-PCle | 2个Mini-PCIe插槽,支持PCIe和USB设备(其中一个只支持短卡） |
存储 | SATA | 1个标准SATAII接口, 最大传输速率3Gb/s |
M-SATA | 1个 M-SATA Scoket,支持SANDISK协议，最大传输速率 3gb/s | |
电源 | 电源类型 | 支持宽压8-36V供电 |
电源功耗 | 20W | |
工作环境 | 工作温度 | -20℃ ~ +60℃ |
存储温度 | -40℃ ~ +85℃ | |
工作湿度 | 0% ~ 90%相对湿度, 无凝露 | |
存储湿度 | 0% ~ 90%相对湿度, 无凝露 | |
外观尺寸 | 尺寸 | 146*102mm |
重量 | 0.5KG | |
认证 | CE,ROHS,FCC |
派勤电子拥有 20 年工控领域研发、定制、生产全链条经验。产品通过 3C、CE、FCC、RoHS 等国内外认证，是高新技术企业+专精特新企业，也是Intel 官方授权合作厂商，具备完善的全流程品控体系与规模化生产能力，产品通过多项权威认证，已为工业自动化、车载终端、自助设备等众多领域客户提供了稳定可靠的工控硬件解决方案。本款 BT193CW 主板支持处理器型号、内存容量、网口配置灵活选配，宽压供电与宽温运行特性能适配复杂严苛的部署场景，丰富的接口与扩展能力可充分满足各类设备的差异化需求。我们可提供从硬件改板、接口功能定制、BIOS 适配到系统深度优化的全链路 ODM/OEM 个性化定制业务，全程专人对接快速响应项目需求，可实现小批量快速打样与大批量稳定交付。无论您是标准品批量采购，还是有专属项目的定制化开发需求，欢迎随时与我们联系，我们将为您量身打造高适配、高性价比的一站式工控硬件整体方案，助力您的项目快速落地。
订购信息
型号 | 描述 | CPU可选 |
BT193CW-J1900 | 集成赛扬Baytrail-D/I/M J1900 四核2.0Ghz up to2.4Ghz 集成2G/4G/8G DDR3L 串口默认6个 | J1900,N2900(四核） |
BT193CW-N2806 | 集成赛扬Baytrail-D/I/M N2806 双核1.6Ghz up to2.0Ghz，集成2G/4G/8G DDR3L 串口默认6个 | J1800,N2806（双核） |
