3.5寸工控主板原生串口上限多少?量产与ODM定制规格区分

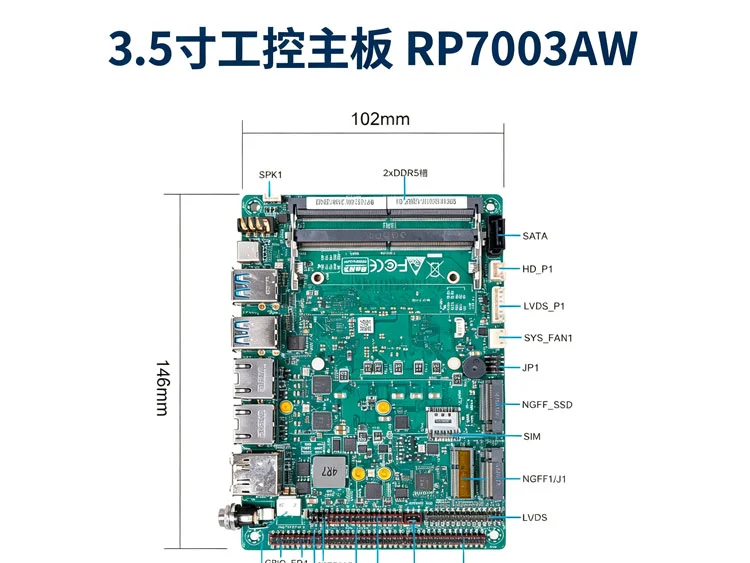

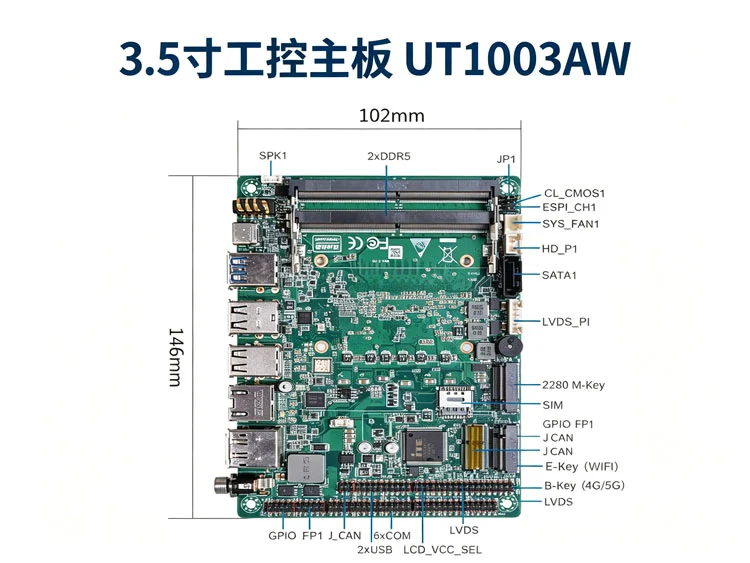

3.5寸工控主板的尺寸是146mm×102mm，体积小于Mini‑ITX，大量用在空间受限无风扇整机、小型一体机中。由于3.5寸主板的PCB面积小，CPU、内存、网口、USB、显示接口占用大量位置，所以留给串口芯片和连接器空间有限。我们在选型时一定要分清标准化量产版本和ODM硬件的定制版本。

量产版本：市面流通标准硬件，不用修改PCB;

定制版本：重新调整PCB布局，删减部分IO换取更多串口，属于定制开发。

串口分为后置DB9、板载排针;3.5寸主板后置挡板面积很小，后置DB9最多2‑4个，更多串口依靠板载排针排线引出。

一、3.5寸工控主板串口数量上限多少?

1. 标准化量产3.5寸主板

原生主流4‑6路COM，后置DB9大多2‑4路，其余排针。市面标准硬件几乎不会全部做成后置DB9。

2.PCB优化ODM定制版本

删减USB、GPIO等部分IO资源，优先串口电路，定制最高做到8路原生COM。

注意：8路COM的3.5寸板会牺牲其他IO接口，不属于通用现货。市面上几乎没有量产3.5寸板原生8路以上COM。

3. 串口需求超过8路

3.5寸大多没有标准PCI‑E插槽，原生硬件到达上限，只能依靠M.2/Mini‑PCIe、USB模块扩容。

二、3.5寸工控主板串口选型关键要点

1. 区分DB9后置和板载排针

参数表COM总数是两者相加。例如6路COM，可能只有2路 DB9，其余4路排针。整机结构阶段确认壳体支持排线引出。

2. 隔离串口占用PCB空间

同样板卡，做多路隔离串口，能实现的最大串口数量会下降。量产常见4‑6路隔离COM;8路全独 立隔离定制难度较高。

3. 国产飞腾、海光3.5寸板量产4‑6路COM，8路需要定制;多路串口依靠外接UART芯片扩展。

4. 区分原生板载串口和扩展模块串口

部分方案写12路、16路COM，大部分来自Mini‑PCIe/USB扩展，不是主板PCB原生。高可靠设备优先原生串口。

三、不同串口需求板型建议

1. 需求≤6路COM

直接选用标准化量产3.5寸主板，物料获取简单，IO完整。

2. 需求8路COM

要么ODM定制3.5寸板(接受IO删减、更长交期);或者直接升级Mini‑ITX，标准ITX就可以做到8‑10路COM，不用定制。

3. 需求>8路COM

不建议继续使用3.5寸板，优先ITX/MATX搭配PCI‑E多串口卡。

四、3.5寸工控主板原生串口适用场景

无风扇紧凑型嵌入式整机、小型一体机、小型RS485采集网 关、小型测试工装。

实操提示

1. 拿到规格表拆分COM：多少DB9后置，多少排针，电气模式，是否带隔离。

2. 8路COM的3.5寸板属于定制硬件，成本、交付周期高于标准主板，项目前期预留时间。

3. 串口数量高尽量优先更大板型，避免强行3.5寸定制，抬高项目成本。

总结

标准化量产3.5寸工控主板原生串口主流4‑6路;ODM定制优化PCB最高8路COM，同时删减部分IO。超过8路串口不建议继续选用3.5寸板，升级ITX/MATX配合扩展卡。

FAQ

Q：3.5寸主板能否做到10路原生串口?

A：PCB尺寸约束，市面几乎没有落地产品，建议直接选用ITX板型。

Q：串口数量越多性能就越好吗?

A：不是，要看串口芯片、隔离 防护、宽温指标，不能只看COM路数。
