3.5寸工控主板的最大串口数量是多少?3.5寸主板的COM口配置与扩展方案

一、主板的串口数量为什么是选型关键?

在工业嵌入式设备中，串口(COM口)可能是最"古老"却又最不可或缺的接口。从RS-232到RS-485，从Modbus RTU到自定义串口协议，大量工业外设——PLC、变频器、传感器、仪表、读卡器、打印机、扫码枪——仍然依赖串口进行通信。

对于设备开发商来说，主板的串口数量直接决定了整机可以对接多少外设。如果串口不够，要么需要额外增加扩展模块(增加成本和复杂度)，要么需要更换主板(可能影响整体设计)。因此，在选型阶段准确评估串口需求，了解3.5寸工控主板的串口数量上限和扩展方式，是非常重要的。

需要先明确一个概念：本文讨论的"串口数量"，指的是主板上可以独 立使用的UART通道数量，每个通道对应一个COM口。不同的接口形式(板载排针、DB9连接器、端子台)只是物理引出方式不同，不影响通道数量。

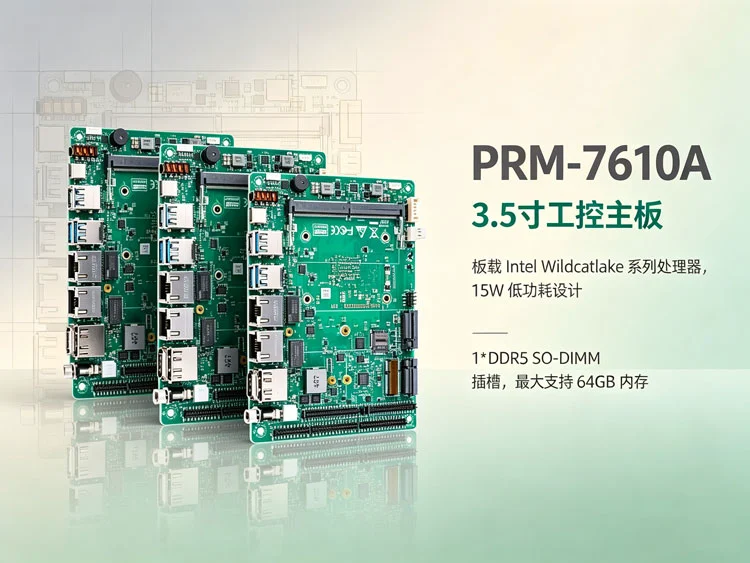

二、3.5寸主板的原生串口数量是多少?

3.5寸工控主板的原生串口数量，根据处理器平台、芯片组配置和厂商设计的不同，存在较大的差异。行业量产版本的串口数量通常在2~10路之间，具体分布如下：

从行业整体情况来看，4~6路串口是3.5寸工控主板的主流配置，也是大多数工业设备的需求区间。如果项目需要超过8路串口，可以需要考虑定制主板或外接扩展方案。

三、3.5寸工控主板的串口类型与协议支持

串口数量只是一个方面，串口的类型和协议支持同样重要。3.5寸工控主板的串口通常支持以下几种电气标准：

1. RS-232

RS-232是最常见的串口标准，采用单端信号传输，传输距离通常在15米以内，通信速率最高一般为115200bps(部分支持更高)。RS-232适用于短距离、点对点通信，常见于调试接口、打印机、读卡器等设备。

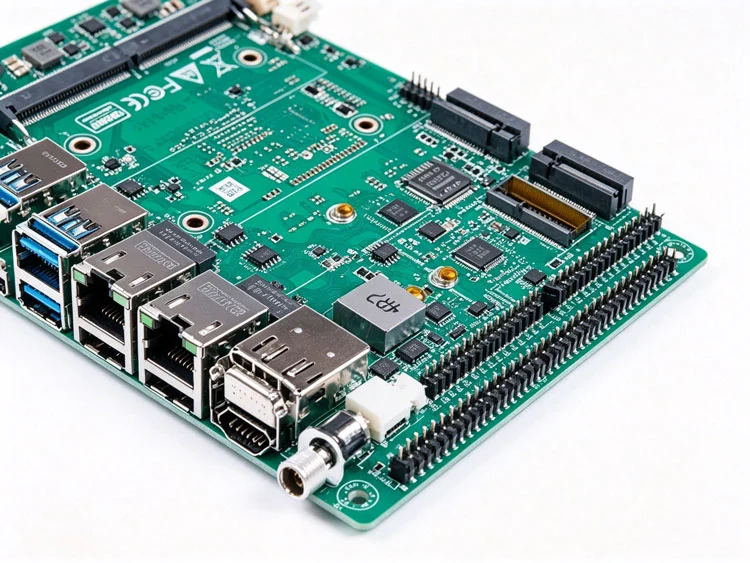

3.5寸主板上的RS-232串口通常以板载2.54mm排针或DB9公 头的形式引出。部分型号支持RS-232信号的全信号(TX、RX、RTS、CTS、DTR、DSR、DCD、RI)，部分只提供最简的三线制(TX、RX、GND)。

2. RS-485

RS-485采用差分信号传输，抗干扰能力强，传输距离可达1200米，支持多节点总线拓扑(一条总线上最多可挂接32~256个设备)。RS-485是工业现场非常常用的串口标准，广泛应用于Modbus RTU、Profibus等工业协议。

3.5寸工控主板上的RS-485串口通常以端子台(凤 凰端子)或排针的形式引出。部分型号支持RS-232/RS-485通过跳线或BIOS切换，部分型号则是固定的RS-485接口。对于需要远距离通信或多设备联网的场景，RS-485是更合适的选择。

3. RS-422

RS-422也是差分信号传输，与RS-485类似，但RS-422采用全双工通信(收发独 立通道)，而RS-485通常为半双工。RS-422在工业中的应用相对较少，部分特殊设备可能需要支持。

不少3.5寸工控主板的串口支持RS-232/RS-422/RS-485三种标准切换，通过跳线帽或BIOS设置选择。这种多功能串口的灵活 性更高，但成本也略高。

选型提示：评估串口需求时，不仅要确认数量，还要确认每一路串口支持的电气标准(RS-232还是RS-485)、是否支持协议切换、是全信号还是三线制、接口引出形式(排针/DB9/端子台)。这些参数直接影响外设的对接方式和整机接线设计。

四、影响主板串口数量的关键因素有哪些?

1. 处理器UART通道数量

处理器(SoC或PCH)提供的原生UART通道数量，是决定主板串口数量的基础。不同处理器平台的UART通道数量差异很大：

Intel Atom/Celeron J系列处理器：通常提供2~4个原生UART通道

Intel Core U系列处理器+PCH芯片组：通常提供4~6个UART通道

部分嵌入式专用处理器(如NXP i.MX、瑞芯微RK系列)：可提供6~8个UART通道

如果主板需要的串口数量超过处理器原生UART通道数，就需要通过扩展芯片来增加。

2. 串口扩展芯片

当原生UART通道不够用时，主板厂商通常会使用串口扩展芯片来增加串口数量。常见的扩展方案包括：

PCIe转UART芯片：如OXPCIe952、XR17V358等，通过PCIe总线扩展出2~8个UART通道，性能稳定，通信速率高，是工业主板常用的扩展方案;

USB转UART芯片：如CH382、CP210x、FT232等，通过USB总线扩展串口，成本较低，但USB总线的实时性和稳定性略逊于PCIe，不适合对实时性要求极高的应用;

Super I/O芯片：如ITE IT8786、Nuvoton NCT6106D等，传统LPC总线的IO扩展芯片，可提供2~6个串口，在X86平台上比较常见;

扩展芯片的使用会增加PCB面积和BOM成本，这也是为什么高串口数量的3.5寸主板相对较少的原因——在146×102mm的有限空间内，布局多颗扩展芯片和相应的接口电路，设计难度较大。

3. PCB布局空间与接口形式

3.5寸主板的PCB面积有限，每增加一路串口，都需要在板上布置相应的接口电路(收发器、ESD保护、连接器或排针)。如果采用DB9连接器，单个接口就占用较大的板边空间;如果采用板载排针，虽然节省空间，但需要外接转接板才能连接外设。

因此，串口数量和接口形式之间存在权衡。如果需要较多串口，通常会采用板载排针的形式引出，以节省PCB空间;如果需要直接外接DB9设备，则串口数量会受到板边长度的限 制。

五、3.5寸工控主板的串口扩展方案有哪些?

如果选用的3.5寸主板原生串口数量不够，可以通过以下几种方式扩展：

1. USB转串口适配器

最简单的扩展方式是使用USB转串口适配器(USB to RS-232/485 Converter)，通过主板的USB接口扩展出1~4路串口。这种方式即插即用，不需要改动硬件，适合快速原型验证或串口需求临时增加的场景。

但USB转串口方案有几个局限性：一是USB总线的实时性不如原生PCIe/UART，对通信时序要求严格的应用可能不适用;二是USB转串口芯片的驱动兼容性需要验证，部分工业操作系统(如Windows 7 IoT)可能缺少驱动;三是外接适配器增加了整机的接插件数量，可靠性略低于板载串口。

2. 串口扩展模块(mPCIe/M.2)

3.5寸主板通常配备mPCIe或M.2插槽，可以使用基于PCIe总线的串口扩展模块，扩展出2~8路串口。这种方式的性能和稳定性接近原生串口，因为走的是PCIe总线，延迟低、实时性好。

mPCIe/M.2串口扩展模块的尺寸小巧，可以直接安装在主板上，不需要额外的外部空间，适合整机内部空间紧凑的设备。部分模块还支持RS-232/RS-485切换和隔离保护，适合工业现场应用。

3. 外接串口服务器

如果需要大量串口(如16路以上)，可以考虑使用外接串口服务器(Serial Device Server)，通过网络(以太网或Wi-Fi)将串口数据转发到主板。串口服务器可以提供8~32路串口，适合需要集中接入大量串口设备的场景。

这种方式的好处是串口数量几乎不受限 制，而且串口设备可以分布部署，通过网络连接到主板。缺点是增加了网络延迟，不适合对实时性要求很高的控制应用，且需要额外配置和管理。

4. ODM定制增加串口

如果是量产项目，且串口需求明确，可以通过ODM定制在主板上直接增加串口数量。定制方案可以根据需求选择合适的扩展芯片和接口形式，在PCB布局允许的范围内，3.5寸主板最多可以做到10~12路原生串口。

定制方案的优势是串口集成度高、稳定性好、整机成本可控;缺点是有最低订单量要求(MOQ)，且开发周期较长(通常4~8周)。适合需求量较大、生命周期较长的量产项目。

六、3.5寸主板的多串口应用注意事项有哪些?

1. 中断资源与通信冲突

当主板上有大量串口同时工作时，需要注意中断资源分配和通信冲突问题。特别是使用USB转串口芯片时，多个串口可能共享同一个USB控 制器和中断，如果同时进行高速通信，可能出现数据丢失或延迟增加。

建议在选型时确认串口扩展芯片的架构：PCIe转UART芯片通常每个通道有独 立的中断和FIFO，多通道并发性能更好;USB转UART芯片则需要确认是否支持多通道独 立缓冲。对于需要多路串口同时高速通信的应用，优先选择PCIe扩展方案。

2. RS-485总线的终端电阻与偏置

使用RS-485串口时，需要注意总线的终端电阻和偏置电阻配置。RS-485总线的两端需要加装120Ω终端电阻以匹配总线阻抗，减少信号反射。对于较长的总线(超过100米)或挂接设备较多的情况，还需要考虑偏置电阻(Fail-Safe Biasing)，确保总线在空闲状态下处于确定的电平。

部分3.5寸工控主板的RS-485接口已经集成了终端电阻和偏置电阻，可以通过跳线选择是否接入;部分型号则没有集成，需要在外部接线时加装。选型和接线时需要确认这一点，否则可能导致通信不稳定或完全无法通信。

3. 串口防雷与隔离

在工业现场，串口线路可能受到雷击、静电、浪涌等干扰。如果串口线路较长(如RS-485总线超过100米)或设备安装在户外，建议选择带隔离保护的串口，或者在外部加装串口隔离器。

部分3.5寸工控主板的串口支持光电隔离(隔离电压2500V DC以上)和浪涌保护(±15kV ESD、±2kV浪涌)，这类接口的抗干扰能力更强，适合恶劣工业环境。如果主板串口没有集成隔离，外部隔离器的成本通常在每路50~150元之间。

4. 驱动与操作系统兼容性

原生串口(处理器UART或Super I/O扩展)通常被 操作系统原生支持，不需要额外安装驱动。但通过PCIe或USB扩展芯片增加的串口，可能需要安装对应的驱动程序。

在选型时，需要确认扩展芯片的驱动是否支持目标操作系统(如Windows 10 IoT、Windows 7、Linux内核版本等)。特别是一些较新的操作系统可能不再支持老旧的扩展芯片，导致串口无法使用。建议在项目前期进行驱动兼容性验证。

七、3.5寸工控主板的工程案例介绍

案例背景：

某智能楼宇公司开发一款楼宇自控网 关，需要同时对接12台空调机组的控制面板(每台通过RS-485 Modbus RTU通信)、4台电梯控 制器(RS-232通信)、2路能耗监测仪表(RS-485)，共计18路串口。网 关安装在弱电井内，空间有限，要求7×24小时稳定运行。

选型过程：

项目团队最初考虑使用3.5寸工控主板，但发现量产型号最多只有8路原生串口，无法满足18路的需求。经过评估，团队选择了"3.5寸主板+2个mPCIe串口扩展模块"的方案：主板原生提供6路串口(4路RS-485+2路RS-232)，每个mPCIe模块扩展6路RS-485，两个模块共12路，合计18路。mPCIe模块基于PCIe转UART芯片，每通道独 立中断和FIFO，支持多通道并发通信。

实施细节：

由于RS-485总线数量较多，团队在每条总线的末端加装了120Ω终端电阻，并在网 关侧的串口上加装了外置隔离器，防止不同设备之间的地电位差造成损坏。软件方面，采用多线程轮询方式管理18路串口，每路串口独 立收发缓冲区，经过压力测试，18路串口同时以9600bps通信时，数据丢包率为0。

项目结果：

网 关量产运行稳定，18路串口同时通信无压力。mPCIe扩展模块的方案既满足了大量串口的需求，又保持了3.5寸主板的紧凑体积，整机尺寸仅为200×150×50mm，可以轻松安装在弱电井内。

相关问答：

Q：3.5寸工控主板最多可以做到多少路串口?

A：量产标准版本通常最多8~10路，ODM定制版本在PCB布局允许的情况下可以做到10~12路。如果需要更多串口(16路以上)，建议通过mPCIe/M.2扩展模块或外接串口服务器来实现，不建议在3.5寸主板上强行集成，因为PCB空间和散热都会成为瓶颈。

Q：原生串口和扩展串口在使用上有区别吗?

A：对于大多数应用来说，原生串口和扩展串口在使用上没有区别，操作系统都会识别为标准COM口，应用程序通过标准串口API即可访问。区别主要在性能和稳定性方面：原生串口(处理器UART或Super I/O)的延迟更低、实时性更好、驱动兼容性更佳;PCIe扩展串口性能接近原生;USB扩展串口的实时性和稳定性略逊，不适合对时序要求严格的应用。

Q：RS-232和RS-485可以互相转换吗?

A：可以。市场上有成熟的RS-232转RS-485转换器(有源或无源)，可以将RS-232信号转换为RS-485信号，反之亦然。但需要注意：转换后RS-485侧的通信距离和多节点能力取决于转换器的性能，且半双工RS-485的收发控制需要转换器自动处理。对于工业现场应用，建议选择带光电隔离和浪涌保护的有源转换器。

Q：串口数量越多，主板的功耗和发热越大吗?

A：会有一定影响，但通常不大。每路串口的收发器芯片功耗约为0.1~0.3W，10路串口的总功耗增加约1~3W，对于3.5寸主板10~25W的整体功耗来说占比不高。但如果使用了多颗PCIe转UART扩展芯片，每颗芯片的功耗约为0.5~1W，需要纳入整体散热评估。在无风扇设计中，建议确认高串口配置版本的主板是否通过了满负载温升测试。

Q：如何确认主板的串口数量和类型?看规格书的哪个部分?

A：在厂商提供的产品规格书(Datasheet)中，通常有一个"Internal I/O"或"Serial Port"的章节，会详细列出每一路串口的编号(COM1~COMn)、电气标准(RS-232/422/485)、接口形式(排针/DB9/端子台)、引脚定义、是否支持跳线切换、是否带隔离等信息。此外，机械尺寸图(Mechanical Drawing)中也会标注串口连接器的位置和尺寸。选型时建议同时查看规格书和机械图，确保串口数量和类型完全满足项目需求。
