隔离串口工控主板和非隔离串口主板哪个好?

在工业项目调试现场，经常会碰到一类故障：串口通信时好时坏，偶尔出现乱码，情况严重的时候，会直接烧毁主板COM口芯片。很大一部分这类问题，根源来自地环路电势差、浪涌脉冲带来的干扰。隔离串口工控主板与非隔离串口主板，核心差异，就是有没有切断主板主系统地和外部串口总线地之间的电气通路，这也是很多硬件选型工作当中，容易被忽略的关键点。

并不是隔离串口就优于非隔离串口，二者分别对应适配不同的工况，需要结合现场实际环境完成取舍。

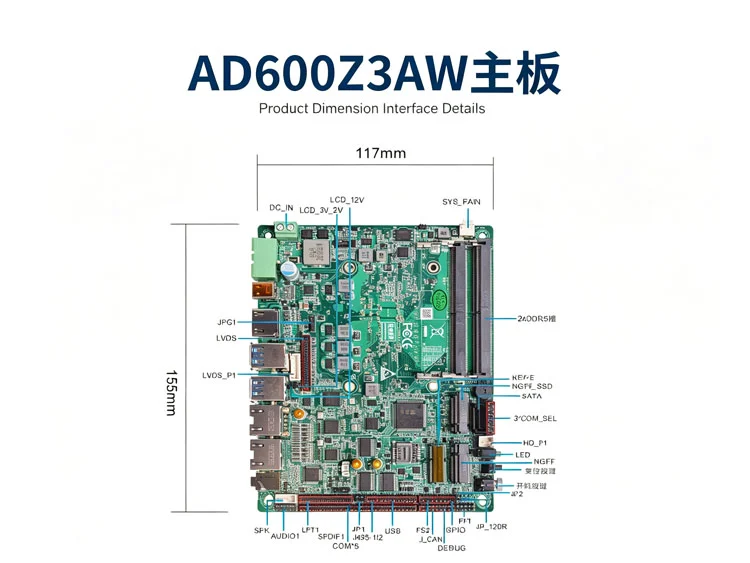

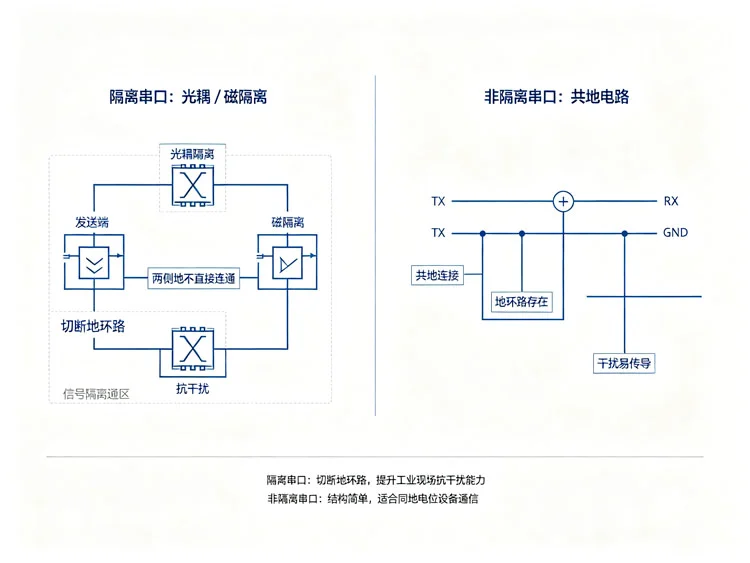

一、隔离与非隔离串口工控主板的概念

1.非隔离串口工控主板

串口收发芯片直接和主板系统共地，外部串口总线的地线和主板内部系统地线连通在一起。

优点：电路架构简单，硬件成本更低，信号延迟很小;

风险：外部设备和工控主板之间存在电势差的时候，会形成地环路电流。较大的浪涌、静电会直接传导进入主板，轻则通信乱码，重则烧毁串口芯片，甚至牵连主板南桥IO电路出现损坏。

2.隔离串口工控主板

主板在系统主电路与串口通信电路之间增加隔离器件，分为光耦隔离、磁隔离两类主流方案，把主板系统地和外部串口总线地做电气隔断。隔离耐压常见规格2000V‑4000V，阻断地环路电流，抑 制浪涌、静电冲击向主板内部传导。

优点：可以对 抗地环路干扰，降低外部浪涌损坏主板的概率，复杂工况之下通信稳定性更高;

局限：硬件成本更高，会带来微小信号延时，部分隔离方案对波特率上限会形成一定约束。

补充说明：隔离可以分为单通道独 立隔离，多路串口共用一组隔离电源。独 立每路隔 离防护能力会更强，硬件成本也会随之提升。

二、隔离串口主板与非隔离串口主板多角度对比

1.地环路抑 制能力对比

非隔离：主板与外部串口设备共地，两地电位不一致就会形成环路电流，属于串口故障最主要的诱因;

隔离串口：实现电气隔断，消 除地环路，不同接地电位的设备之间，可以开展可靠通信。

2.浪涌静电防护对比

非隔离：依靠串口芯片自身ESD防护，面对工业现场高压脉冲，防护能力存在上限;

隔离串口：隔离器件隔断高压冲击，配合板载TVS防护器件，能够承受更高的浪涌冲击，降低硬件烧毁的概率。

3.信号时延对比

非隔离：几乎不存在额外延时;

隔离串口：光耦、磁隔离会引入纳秒‑微秒级别延时，绝大多数工业串口波特率场景，不会产生实质影响;超 高波特率场景，需要评估隔离器件的相关参数。

4.硬件成本对比

非隔离串口主板：电路元器件数量少，整体硬件成本更低;

隔离串口主板：每一路串口都要增加隔离芯片、隔离电源，板卡成本会出现明显上升，通道数量越多，成本差距就会越大。

5.适用工作温度

光耦隔离器件温度区间相对受限;

磁隔离的宽温表现会更好，宽温整机选型工作当中，可以优先关注磁隔离方案。

6.故障影响范围对比

非隔离串口：外部异常电压冲击，有可能损坏单路串口，极端情况会牵连主板其他IO;

隔离串口：外部高压冲击优先作用在隔离侧，大概率只会损坏隔离器件，以此保护主板主系统电路。

三、什么场景优先选用隔离串口工控主板?

电力、变电站、水处理、冶金车间，现场存在变频器、大功率电机，地电位浮动幅度较大;

串口布线距离很长，不同设备机柜分开接地，两地地线存在电势差;

设备需要长期不间断运行，不允许频繁停机检修，希望降低硬件损坏概率;

户外设备，线缆容易感应雷击浪涌;

对接第三方现场存量仪表，没办法管控外部设备接地质量。

工程实测参考：某电力采集项目，前期使用非隔离RS485串口，每年都会出现多起串口芯片烧毁故障;更换板载独 立隔离串口主板之后，同类故障基本得到消 除。

四、什么场景可以选用非隔离串口主板?

全部设备放置同一机柜，整机统一供电、统一接地，布线距离较短;

室内普通环境，不存在大功率干扰设备;

成本约束比较严格，现场接地施工可以做到规范标准;

设备调试、实验室测试环境。

重要提示：非隔离串口主板，并不是完全不能用在工业场景，前提是整套系统接地设计做到位。如果现场接地条件不可控，不建议依靠施工手段去弥补硬件防护层面的短板。

五、隔离串口与非隔离串口工控主板选型的常见误区

误区 1：只要是RS485就自带隔离

RS485仅仅只是差分电气标准，隔离属于额外增加的硬件电路。大量RS485工业主板依旧是非隔离设计，选型参数表要明确查看 “串口隔离耐压” 参数，没有标注隔离耐压，即为非隔离串口。

误区 2：外置隔离模块可以完全替代板载隔离串口

外接USB、PCI‑E隔离转换器，确实可以实现隔离效果，但是会拉长接线链路，振动环境之下接头松动风险有所上升，整机结构复杂度随之提高;板载一体式隔离串口的可靠性，会优于外接模块方案。

误区 3：隔离串口之后就可以完全无视接线规范

隔离串口只是提升抗干扰能力，布线拓扑、终端电阻、A/B极性依旧要按照串口规范开展施工，接线出错依旧会出现通信异常。

六、隔离串口与非隔离串口工控主板选型决策参考

现场接地不可控、长距离布线、强电磁环境→工程上更建议优先隔离串口工控主板，优先选择每通道独 立隔离方案;

机柜内部短距离、统一接地、普通室内工况、成本敏 感 → 非隔离串口主板可以满足使用;

如果主板原生为非隔离串口，项目又需要隔离，可评估外接隔离转换模块，同时评估整机布线与振动条件。

文末小结

隔离串口工控主板的核心价值，是切断地环路，抵御外部浪涌冲击，提升复杂工况下的通信可靠性，但它并不是万 能方案，同时会带来硬件成本上升。不存在绝 对谁更好的说法，应当结合现场接地条件、布线长度、干扰环境、项目预算做综合权衡选择。

FAQ

Q：隔离串口主板还需要接GND地线吗?

A：隔离侧的GND是外部总线地，和主板系统地相互隔离，接线依旧需要按照外设手册完成接线。

Q：隔离串口会不会影响Modbus RTU协议?

A：不会，隔离作用在硬件电气层，上层串口协议不会受到影响。
