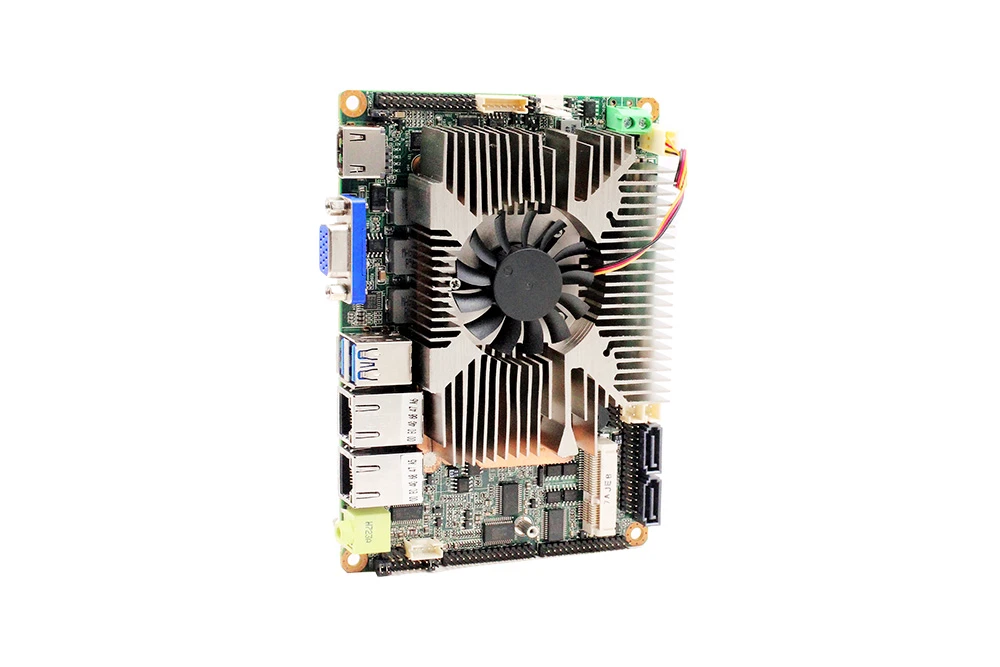

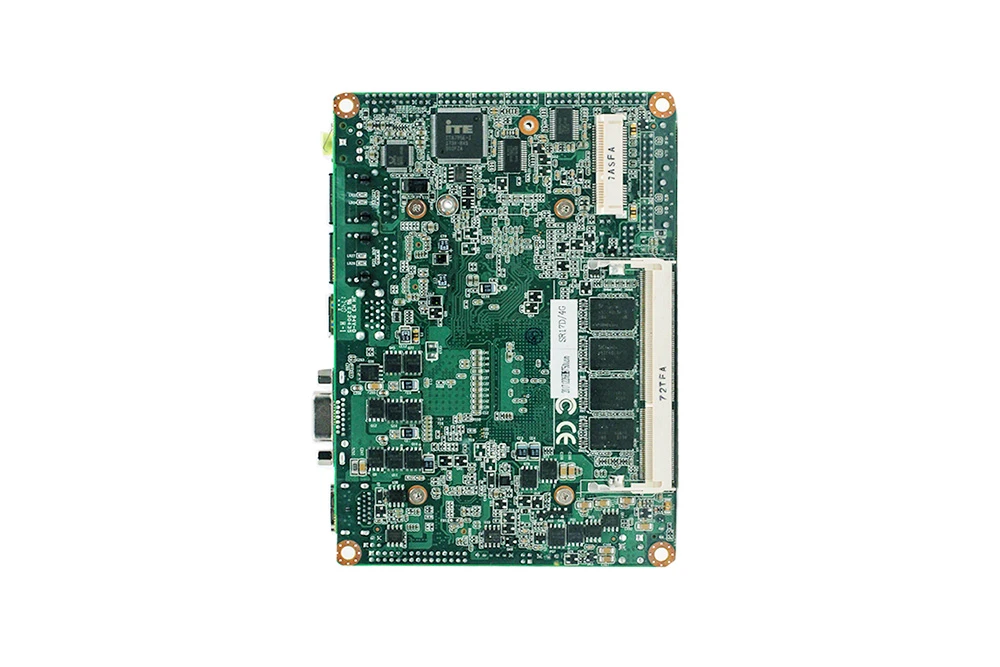

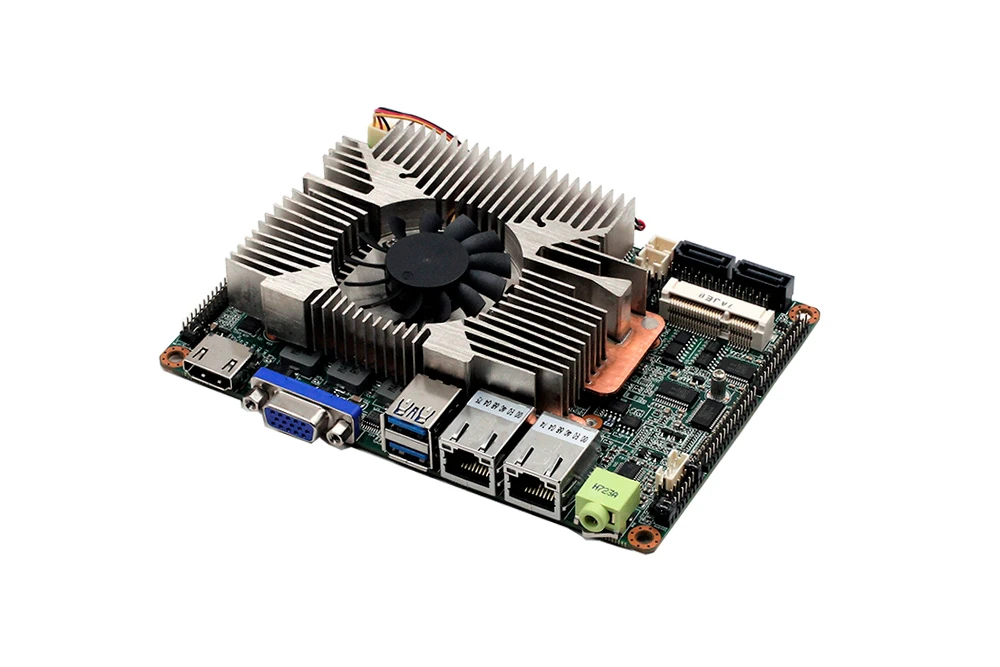

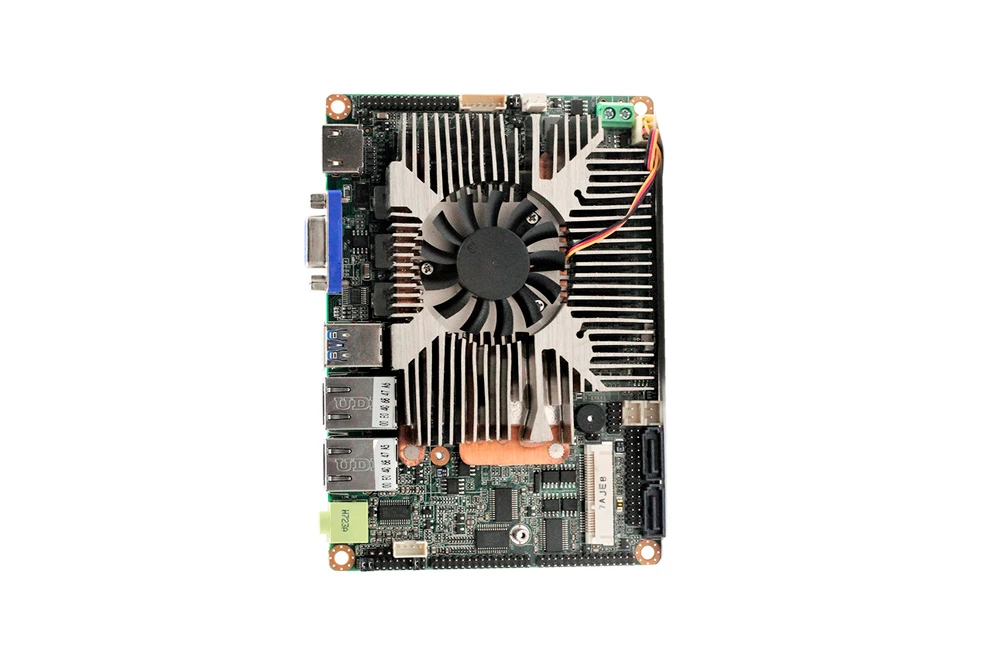

HM87-3

2026-04-28 来源:派勤电子 作者:大钟 浏览:113

HM87-3是派勤(PIESIA)推出的工控主板,具备2个2.5G网口、宽温、3.5寸,支持OEM/ODM定制,价格根据具体配置与数量报价。

产品特性

◆ 采用Intel 第4代移动Haswell-M;QM87/HM86/HM87双芯片高性能CPU

◆ 板载2GB/4GB DDR3L 内存;板载 2个 千兆网卡,2个USB 3.0

◆ 支持 HDMI,CRT,双通道 24 位 LVDS 输出(HMDI支持4K显示输出)

◆ 支持DC 12V供电;尺寸145 x 102 mm

品牌:派勤电子

价格:根据具体配置与数量报价

主要应用领域:工业自动化、机器视觉、自助终端、医疗设备、网络安全、智能交通、安防监控、边缘计算

生产厂家:深圳市派勤电子技术有限公司

其他服务:定制开发、OEM/ODM

是否带风扇:带风扇

产品参数

CPUIntel Mobile 4th Haswell-M i3-i5-i7 CPU
CPU封装RPGA946 Socket
芯片组QM87/HM86/HM87
BIOSUEFI BIOS
技术架构单通道DDR3 1066/1333/1600MHz
容量集成2GB\4GB DDR3
插槽可添加1条插槽,最大扩展8GB内存
图形控制器Intel HD Graphics 4600或以上;显卡型号跟CPU相关
Dual LVDS支持双通道24位输出,最高分辨率1920 x 1200
HDMI支持最大分辨率 3840*2160
1.4,最大分辨率3840x2160
VGA支持最大分辨率2880*1800((具体看CPU型号)支持最大分辨率2880x1800(具体看CPU型号)
双显支持LVDS + VGA,LVDS+HDMI,HDMI+VGA同步或异步显示

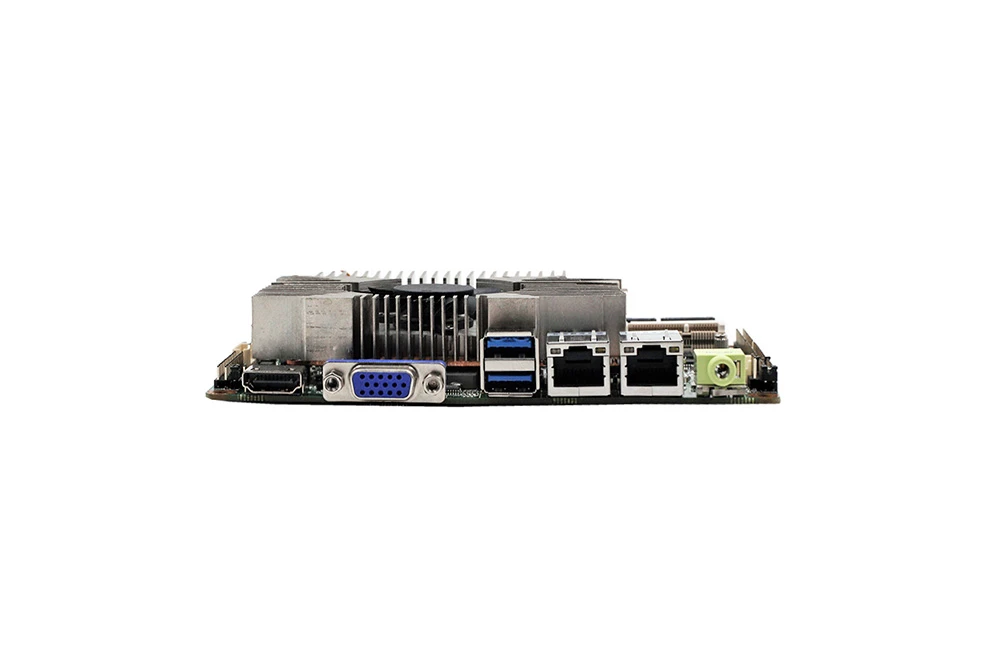

端口1*VGA,1*HDMI,2*LAN,2*USB3.0,1*LINE-OUT
网络控制器2个RTL8111E-V千兆网卡,RJ45接口
音频控制器瑞昱HD ALC662音频解码(左右声道 + 麦克风)
Super I/O控制器NCT6106D
看门狗定时器0-255秒,提供看门狗例程
Cooler铝+铜质有风扇散热器
USB2*USB3.0兼容USB2.0 / 1.1,6*USB2.0
串口5个RS-232, 1个RS422/485可选,RS485支持自动流向控制
GPIO8位,提供例程, 自由定义输入/输出,3.3V@24mA电平
Mini-PCle1个Mini-PCIe插槽,支持PCIe和USB设备
SMBUS2pinSM-BUS排针
SATA2个标准SATA3.0接口
M-SATA1*M-SATA卡座(SATA3.0)
电源类型单输入直流通电源,DC12V,+/-5%
工作温度-20℃~+60℃,工作湿度:0%~90%相对湿度,无凝露
存储温度-40℃~+85℃,存储湿度:0%~90%相对湿度,无凝露
工作湿度0% ~ 90%相对湿度, 无凝露
存储湿度0% ~ 90%相对湿度, 无凝露
尺寸145x102mm
重量0.4kg
处理器系统Intel Mobile 4th Haswell-M RPGA946 + QM87/HM86/HM87
UEFI BIOS
内存板载2/4GB DDR3 1600MHz;可添加1条插槽,最大扩展8GB内存
显示双通道24位LVDS输出,最高分辨率1920x1200
双显同步或异步显示
I/O接口1个VGA,1个HDMI,2个LAN,2个USB3.0,1个LINE-OUT
其他2个RTL8111E-V千兆网卡,RJ45接口
瑞昱HD ALC662音频解码(左右声道+麦克风)
Super I/O:NCT6106D
0-255秒,提供看门狗例程
2个USB3.0,6*USB2.0
5个RS-232,1个RS422/485可选,RS485支持自动流向控制
8位GPIO,提供例程,自由定义输入/输出,3.3V@24mA电平
1个Mini-PCIe插槽,支持PCIe和USB设备
2pin SM-BUS排针
存储2个SATA3.0
1*M-SATA卡座(SATA3.0)
电源DC12V,60W;铝+铜质有风扇散热器
系统支持Windows7,Windows10,Linux

订购信息:

型号

描述

CPU可选

HM87-3-i3

集成Intel QM87/HM87 /QM86/HM86芯片组集成Intel 4

代移动Haswell-M PGA947i3-4000M 双核2.4Gh集成4G/

8GDDR3(可扩展至12GDDR3)

支持4rd Intel Core™ i3

如:I3-4000M,I3-4100M

HM87-3-i5

集成Intel QM87/HM87 /QM86/HM86芯片组集成Intel 4

代移动Haswell-M PGA947i5-4200M 双核2.5Gh up to3.1

Ghz集成4G/8GDDR3(可扩展至12GDDR3)

支持4rd Intel  Core™ i5

如:I5-4200M,I5-4300M

HM87-3-i7

集成Intel QM87/HM87 /QM86/HM86芯片组集成Intel 4

代移动Haswell-M PGA947i7-4700MQ 四核2.4G up to3.4

Ghz集成4G/8GDDR3(可扩展至12GDDR3)

支持4rd Intel  Core™ i5

如:I7-4700MQ、I7-4712MQ

https://www.szpaiqin.com/uploads/202605/21/hm87-3.pdf
