AD743AW

2026-04-28 来源：派勤电子作者：大钟浏览：5

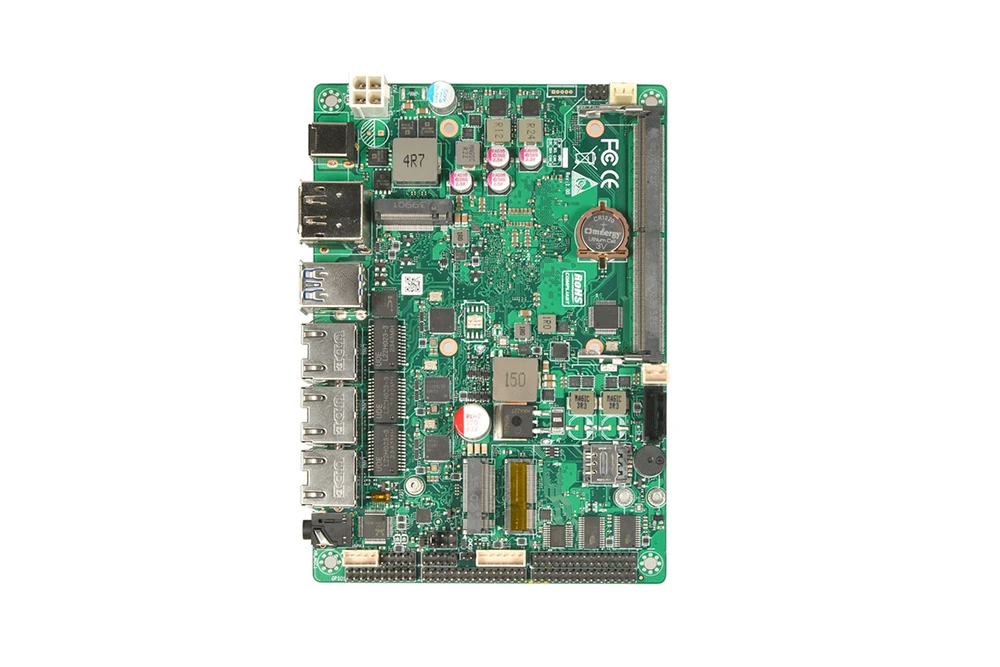

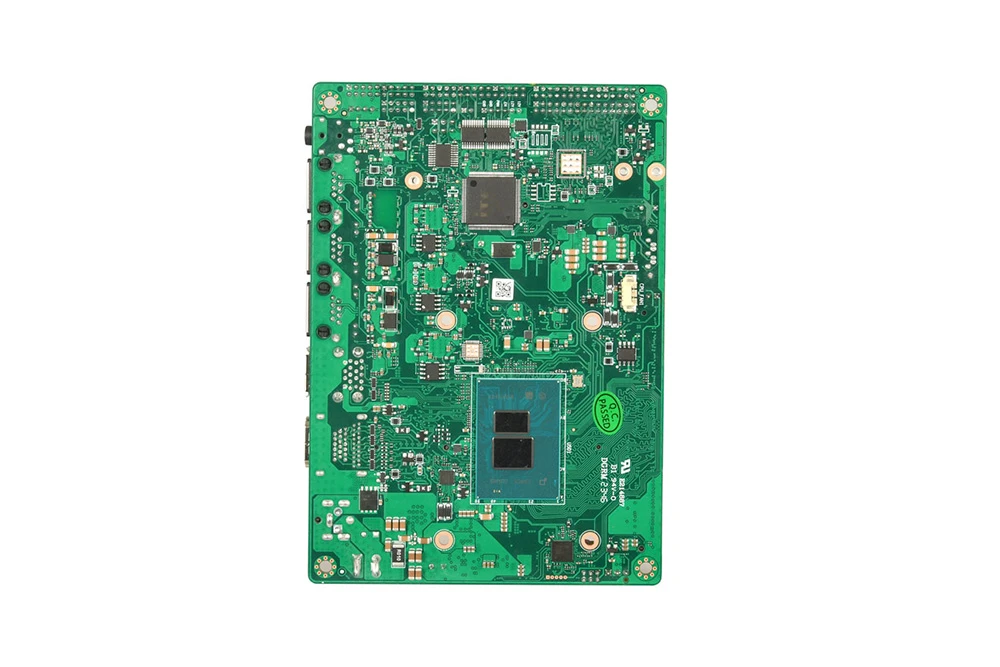

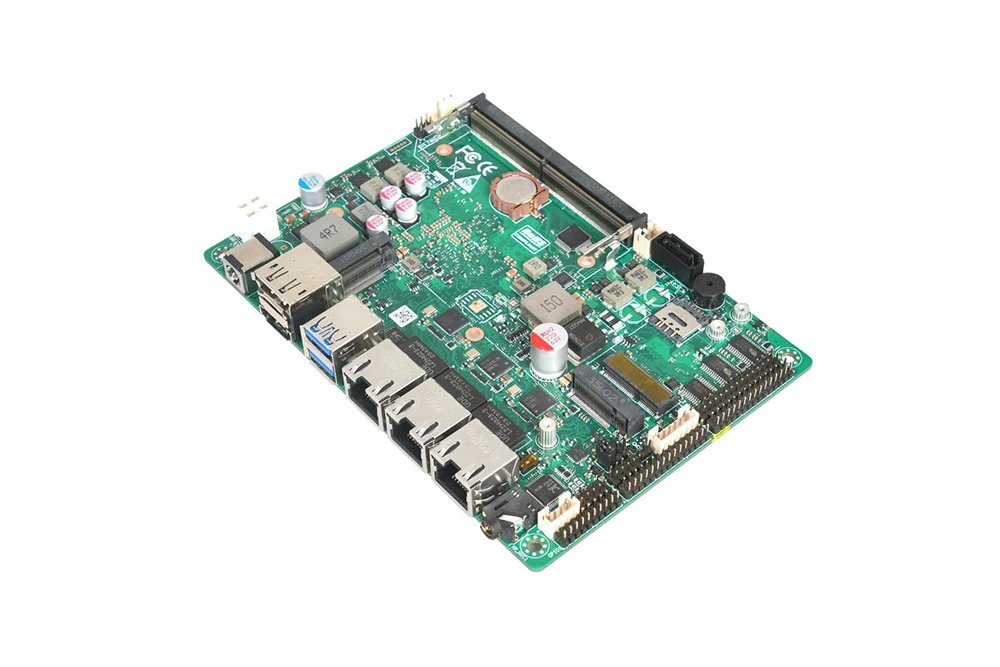

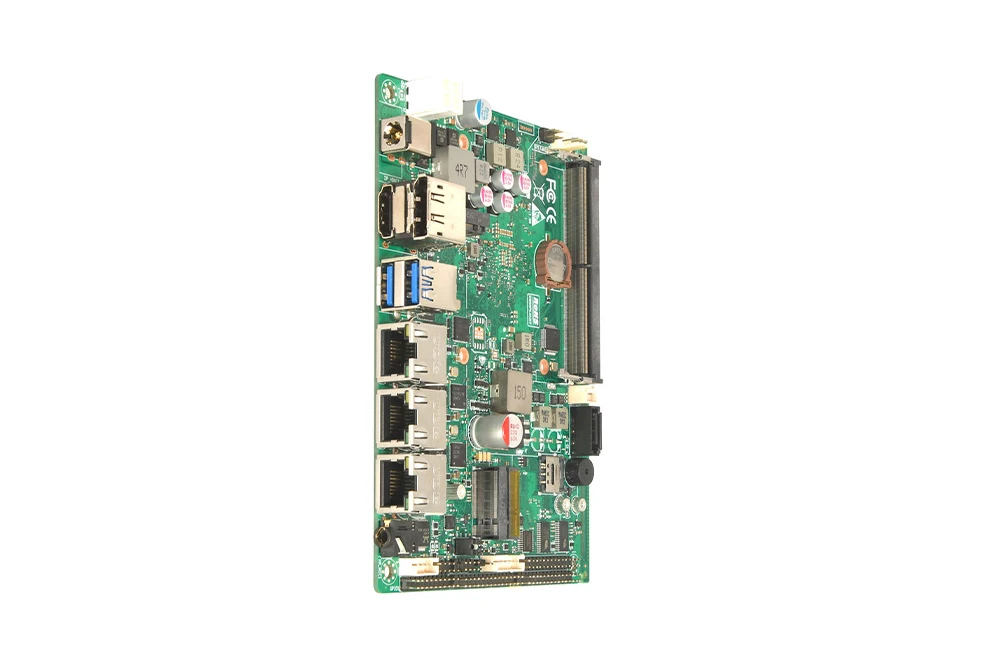

AD743AW 是搭载 Intel 12 代 Alder Lake-N 系列处理器的高扩展嵌入式工控主板，可选 x7425E、I3-N305 等多型号，配备 1 条 DDR5 4800MT/s 内存槽最大支持 16GB，拥有 HDMI2.1、DP1.4、LVDS/EDP 二选一的多显示输出能力。主板搭载 PCIe NVMe M.2 与 SATA3.0 双存储接口，板载 3 路 Intel i226-V 2.5G 网口(支持 POE 供电)，配备 6 路 COM、CAN、GPIO、多路 USB 接口，支持 WIFI/4G/5G 无线扩展。产品采用 9-36V 宽压供电，-20℃~+60℃宽温稳定运行，尺寸仅 146x102mm，兼容 Windows、Linux 系统，是工业自动化、边缘计算、机器视觉等场景的高可靠核心硬件方案。

产品特性

◆ Intel 12代Alder Lake-N系列处理器， 1个DDR5 4800MT/s SO-DIMM，最大16GB

◆ TPM2.0可选,1DP，1HDMI，1EDP/LVDS二选一；DC9-36V宽压

◆ 3LAN/6COM/6USB/8GPIO/3M.2（SSD/WIFI/4G/5G）/1CAN/1I2C；146x102mm

在线咨询资料下载

产品详情技术规格资料下载

品牌：派勤电子

型号：AD743AW

价格：根据具体配置与数量报价

类型：3.5寸迷你主板

应用：工业多网口数据采集与边缘计算网关、小型机器视觉控制器、智能车载与特种车辆终端、工业自动化产线控制、工业人机界面 (HMI)、多传感器工业无人机载板、中小型高清安防监控 NVR、自助终端设备、智能楼宇与门禁控制系统、轻量级网络安全与防火墙设备等

生产厂家：深圳市派勤电子技术有限公司

是否国产：国产

供应模式：现货、标品生产或定制

其他服务：定制开发、OEM\ODM

是否带风扇：无风扇设计

主板配置参数：

处理器	Intel 12代Alder Lake-N系列处理器
处理器	EFI BIOS
内存	1条DDR5 4800MT/s SO-DIMM内存槽，最大16GB
显示	1个HDMI2.1；1个24位LVDS（LVDS/EDP二选一）；1个DP1.4;
存储	1个M.2 KEY-M 2280（PCIe_X2 NVMe）
存储	1个7Pin SATA3.0，SATA电源5V 2Pin

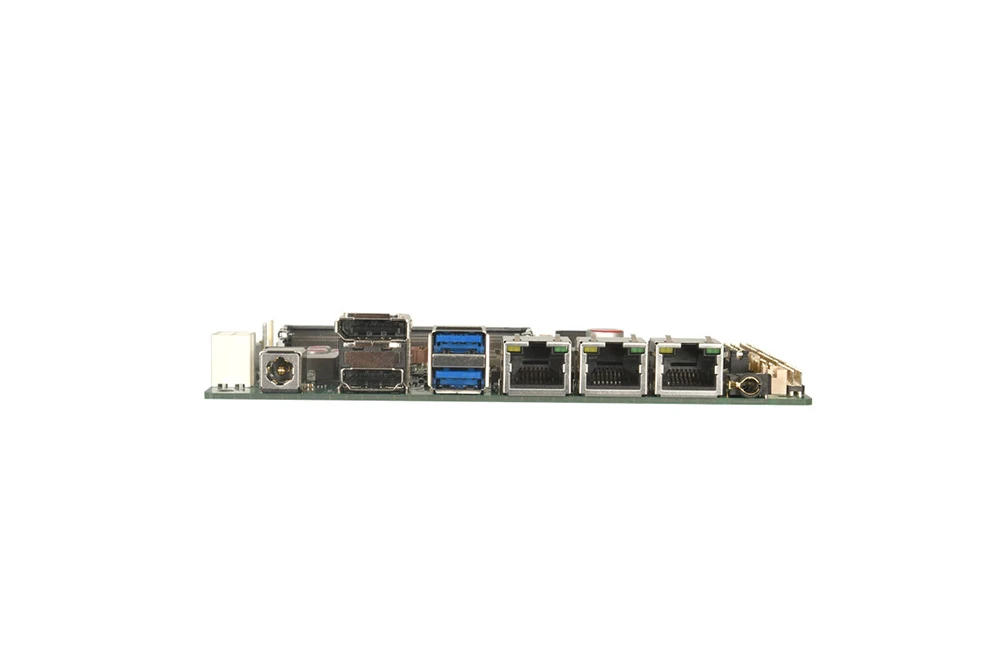

板边I/O接口	1个DC接口，1个DP1.4，1个HDMI2.1，2个USB3，3个RJ45网口（3个i226-V，LAN2、LAN3支持POE供电15W），1个二合一音频,
扩展接口/功能	1个TPM2.0（芯片可选，默认不带）
	1个M.2 KEY-B（PCIe+USB3.0，4G/5G模块），1个SIM卡槽
	1个M.2 KEY-E（PCIE_X1，USB2.0）
	1个 CAN+I2C 2x3PIN，间距2.0
	6个COM，2x5Pin，间距2.0（其中COM1和COM2默认RS232,可通过BIOS选RS485/RS422，另外4个RS232）
	1个SPK 1x4 间距PH2.0
	1个CL_CMOS 1x2Pin 间距2.0
	2个USB2.0排针，2x5Pin，间距2.0
	1个CPU Smart FAN，4Pin；1个系统风扇，3Pin 间距2.54
	1个F_Panel，2x5Pin，间距2.0mm
	1个8位GPIO插针，2x5Pin，间距2.0；
	1个AT/ATX 1x2Pin 间距2.0
电源	DC9-36V宽压
工作环境	工作温度:-20℃ ~ +60℃；工作湿度:0% ~ 90%相对湿度，无凝露
工作环境	存储温度:-40℃ ~ +85℃；存储湿度:0% ~ 90%相对湿度，无凝露
操作系统支持	Windows10，windows11，Linux
尺寸	146x102mm
重量	不含散热器160g

工业自动化、机器视觉、边缘网关等场景的设备，不仅需要新一代强劲算力支撑，更要适配复杂供电环境、多外设接入需求与严苛工况下的长期稳定运行。作为深耕工控领域 20 年的国家级高新技术企业、深圳市专精特新中小企业，派勤电子是 Intel 官方授权合作厂商，拥有全链条自主研发能力、规模化生产基地与全流程严苛品控体系，产品通过 CE、ROHS、FCC 等多项国内外权威认证，已为各行业众多客户交付了成熟适配的工控硬件解决方案。

本款 AD743AW 工业主板凭借 12 代 Intel 处理器的算力优势、宽压宽温的高可靠性、丰富的工业接口与灵活的无线扩展能力，可深度适配各类工业场景的差异化需求，处理器型号、TPM2.0 安全模块、显示接口等核心配置均可按需灵活选配。我们可根据您的项目实际诉求，提供从硬件改板、接口功能定制、BIOS 深度适配到系统优化的全链路 ODM/OEM 个性化服务，全程专属技术团队对接快速响应，既能高效完成小批量定制化打样，也能保障大批量订单的稳定交付与品控一致。无论您是标准化产品批量采购，还是非标项目的定制化开发，都欢迎随时与我们沟通，我们将为您量身打造高匹配度、高性价比的一站式工控硬件解决方案，全程助力您的项目高效落地。

订购信息

型号	可选项目	可选项描述
AD743AW	Intel第12代Alder Lake-N系列处理器	x7425E、x7213E、x7211E、 I3-N305、N97、N50
	TPM2.0	可选
	LVDS/EDP	可选
