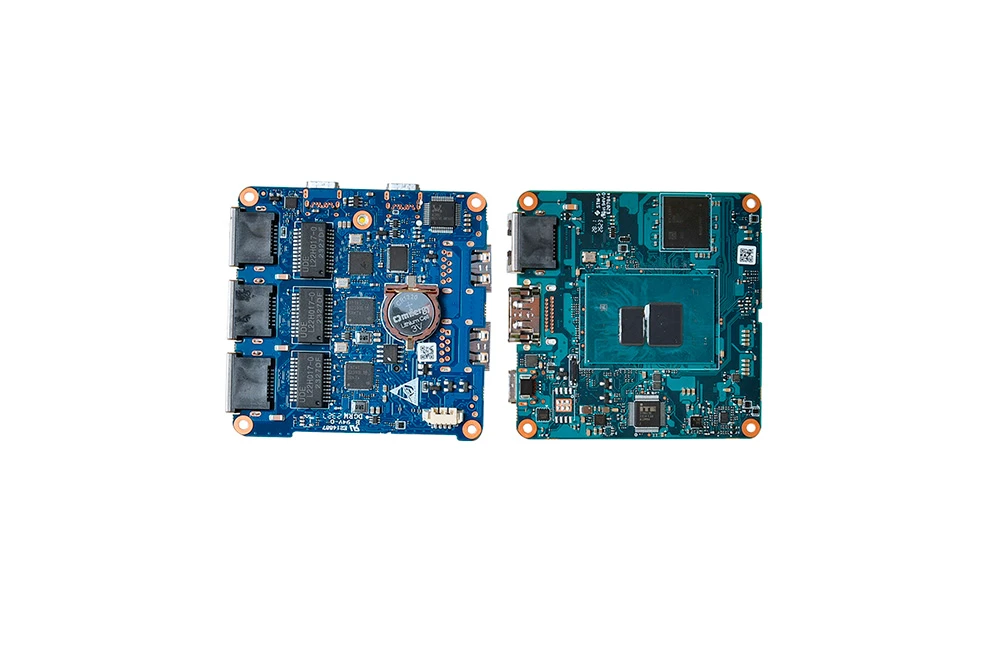

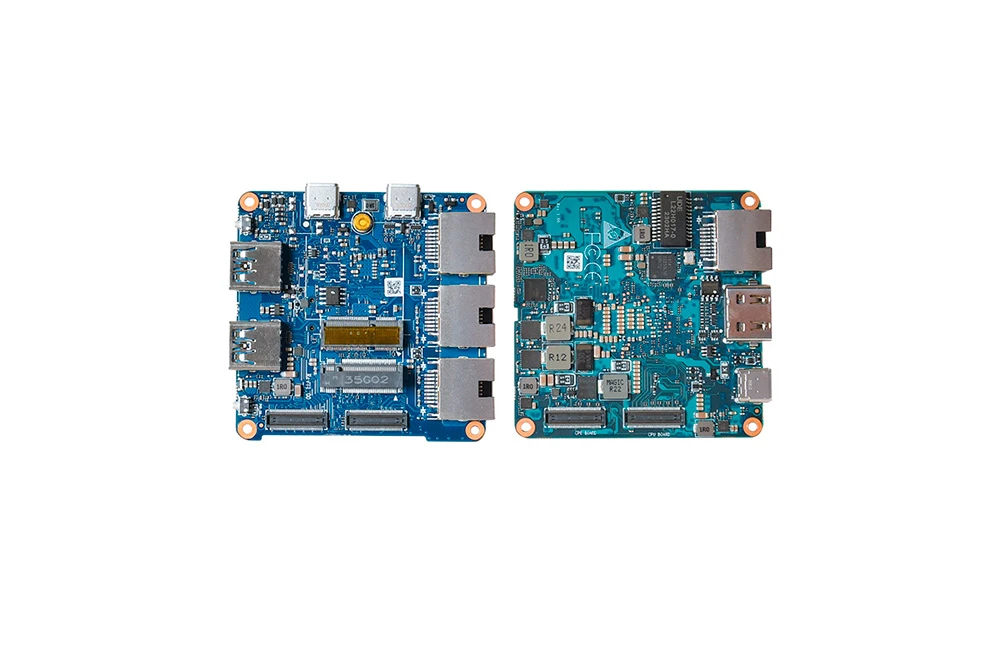

派勤 AD30CB-IOA 是 67×67mm 超紧凑工业级主板，板载 Intel Alder Lake-N N100/N305 处理器与 LPDDR5x 内存(最大 16GB)。配备 4 个 Intel i226-V 2.5G 网口，支持 M.2 存储与 HDMI/Type-C 双显示输出。采用 DC12V 低功耗供电，-20℃~+60℃宽温运行，完美适配空间极度受限的嵌入式场景。
板载 Intel Alder Lake-N N100/N305 处理器；板载 LPDDR5x 内存，可选 8GB/16GB
4×Intel i226-V 2.5G 千兆网口；1×M.2 2242(PCIe3.0/SATA3.0 自适应)
HDMI2.0+Type-C (DP+USB3.0) 双显示；支持 M.2 WiFi/BT 扩展，内置 TPM2.0
DC 12V 3A 供电，低功耗无风扇设计；工业级宽温：-20℃~+60℃
超紧凑尺寸：67×67mm；含散热器净重：200g
品牌：派勤电子
型号：AD30CB-IOA
价格：根据具体配置与数量报价
类型：BOX迷你工控主板
应用领域：
· 工业无人机机载计算：多旋翼巡检无人机主控、测绘建模无人机实时数据处理、农业植保无人机控制单元、多传感器融合计算平台
· 小型移动机器人：微型 AGV/AMR 控制器、桌面服务机器人主控、管道巡检机器人核心板、教育机器人开发平台
· 轻量级 AI 边缘计算：边缘 AI 推理终端、多传感器数据预处理单元、分布式边缘计算节点、物联网智能网关
· 多网口工业网关：工业协议转换网关、多设备联网接入终端、远程设备监控网关、工业数据采集传输单元
· 小型机器视觉：嵌入式视觉检测终端、高速条码 / 二维码识别设备、简单视觉定位系统、流水线质检单元
· 嵌入式安防监控：微型 NVR 录像机、视频结构化分析终端、智能门禁控制器、周界防范报警设备
· 智能物联网：多传感器汇聚节点、环境监测终端、楼宇自动化设备、智能家居控制中心
· 便携式工业设备：便携式数据采集仪、移动检测设备、现场调试终端、应急通信设备
· 工业自动化：小型 PLC 控制器、产线状态数据采集终端、设备在线监测单元、模块化工业控制柜
· 嵌入式开发与教学：高校嵌入式实验平台、物联网原型验证、AI 开发板、科研项目测试平台
生产厂家：深圳市派勤电子技术有限公司
是否国产化：否
供应模式：现货、标品生产或定制
其他服务：定制开发、OEM\ODM
是否带风扇：带风扇散热方案
主板配置参数：
类别 | 规格说明 |
|---|---|
处理器系统 | 板载 Intel Alder Lake-N 系列处理器，N100/N305，EFI BIOS |
TPM2.0 | CPU 内置，可选外置 TPM2.0 |
内存 | 板载 LPDDR5x 内存颗粒，最大 4800MHz，最大 16GB |
存储 | 1*M-Key M.2 2242 存储接口（PCIe3.0 x2/SATA3.0 协议自适应） |
显示 | 1*HDMI2.0 接口，支持 4096×2160@60Hz；Type-C 接口 |
板边 I/O 接口 | 4*LAN（Intel i226-V） |
1*HDMI；1*二合一耳机孔（默认 3.5mm，可选 Type-C 接口） | |
1*Type-C（双面 USB3.0 + DP），2 个 USB3.0 | |
1*Type-C 电源输入，12V | |
无线 | M.2 E-Key（PCIe + USB2.0 协议），支持 WIFI/BT |
TPM2.0 | CPU内置 |
电源 | DC 12V，3A |
工作环境 | 工作温度：-20℃ ~ +60℃；工作湿度：5% ~ 90% |
存储温度：-40℃ ~ +85℃；存储湿度：5% ~ 90% | |
操作系统支持 | Windows 10、Windows 11、Linux |
尺寸 | 67×67mm |
净重 | 200g（含散热器） |
AD30CB 迷你低功耗工控主板以 67×67mm 的极致尺寸实现 4 个 2.5G 高速网口与完整计算能力，板载内存设计进一步缩小体积并提升抗振动稳定性，低功耗处理器支持无风扇静音运行，是空间受限设备的理想硬件方案。派勤拥有 17 年超小型嵌入式主板研发经验，攻克了高密度布线与散热平衡的技术难题，可提供核心板 + 定制载板的一站式解决方案，帮助客户实现产品小型化与差异化设计，抢占市场先机。
订购信息：
型号 | 可选项目 | 可选项描述 |
|---|---|---|
AD30CB（核心板） | CPU 处理器 | N100/N305 |
AD30CB（核心板） | 板载内存 | 8GB LPDDR5x / 16GB LPDDR5x |
AD30CB（核心板） | TPM2.0 | CPU 内置，可选外置 TPM2.0 |
AD30CB（核心板） | 耳机接口 | 默认 3.5mm 圆孔，可选 Type-C 接口 |
AD30CB+IOA | 扩展板 | 可选配套 AD30CB-IOA 功能扩展板 |
