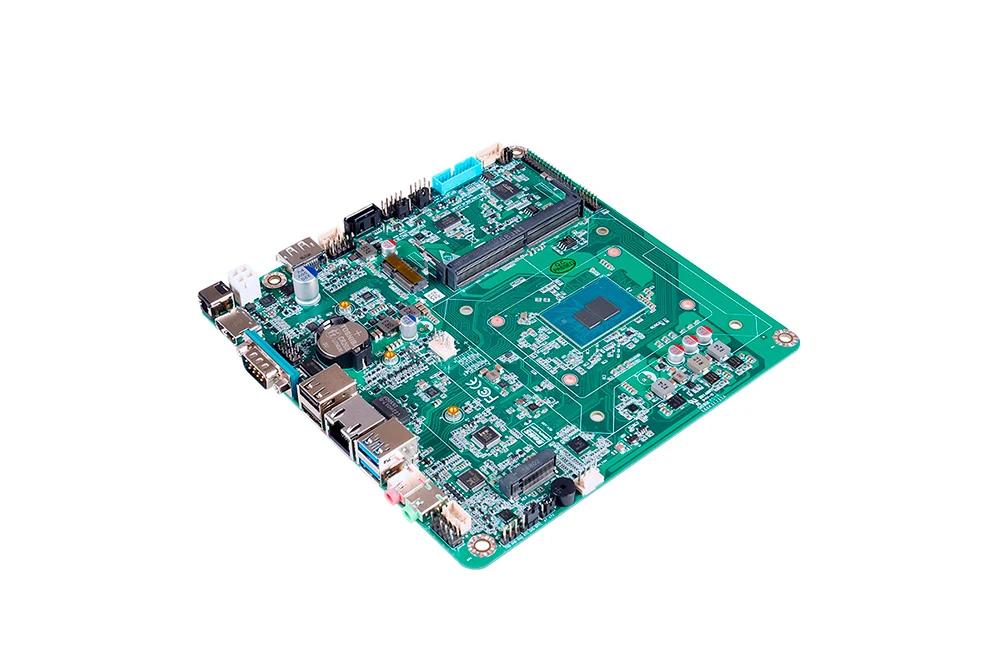

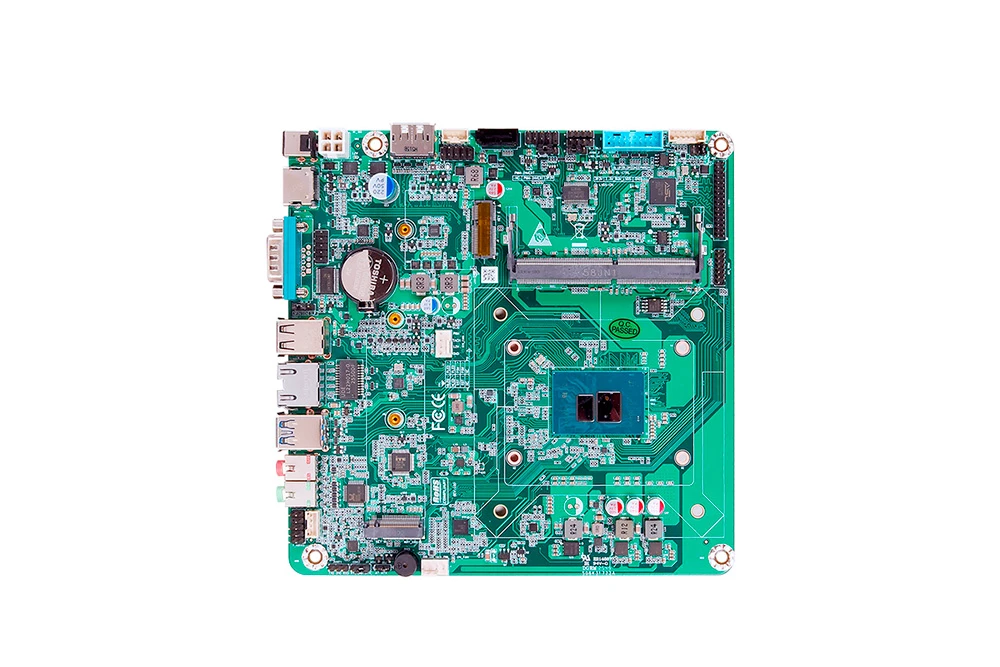

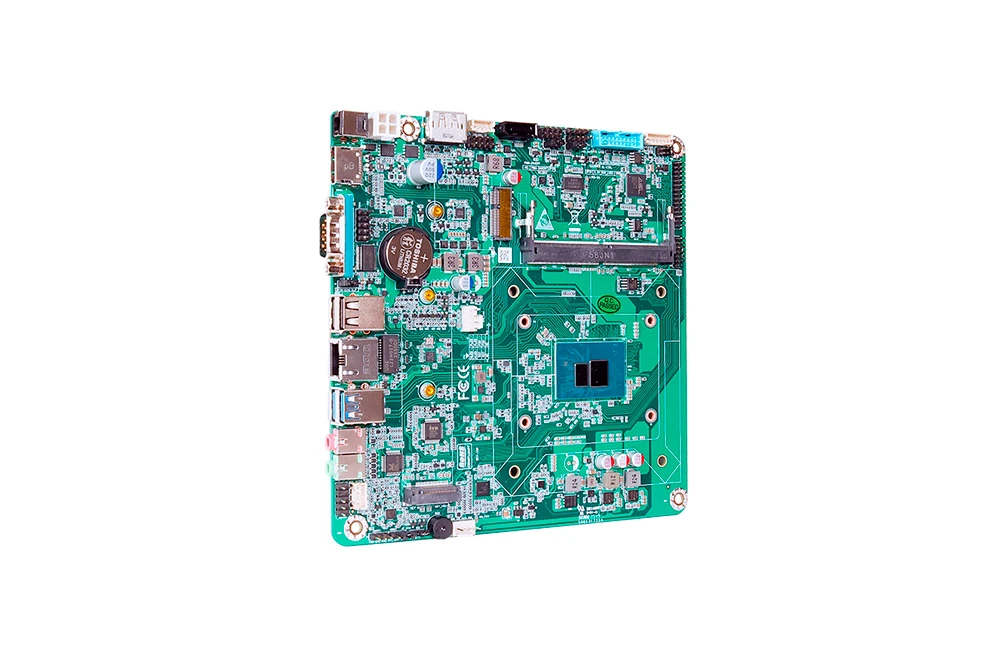

PCM-5110是派勤(PIESIA)推出的工控主板,具备千兆网口、宽温、最大32G内存、MINI-ITX,广泛应用于边缘计算、分布式边缘节点,支持OEM/ODM定制,价格根据具体配置与数量报价。
处理器:板载 Intel Alder Lake-N 系列(N97/N100/N305/N150/N200/N355)
内存:1*DDR4 SO-DIMM 3200MHz,最大支持 32GB;供电:DC 12-19V
存储:1M.2 2280 NVMe PCIe3.0 x2+1SATA3.0;尺寸:170×170mm 单面板设计
显示:HDMI2.0(4K)+LVDS(120Hz)双显示,支持 VGA/RS232 二选一
接口:2USB3.0+2USB2.0、千兆网口、音频、RS232;功能:支持上电自动开机、AT/ATX 模式切换
扩展:支持 WIFI/BT、TPM2.0、多组 USB / 音频 / LVDS 插针
环境:工作温度 - 10℃~+60℃,0%-90% 无凝露
品牌:派勤电子
价格:根据具体配置与数量报价
主要应用领域:机器视觉、工业自动化、网络安全、医疗设备、智能零售、边缘计算、安防监控、数字标牌
生产厂家:深圳市派勤电子技术有限公司
其他服务:定制开发、OEM/ODM
是否带风扇:不带风扇
产品参数
| 处理器 | 板载IntelAlderLake-N/TwinLake-N系列处理器UEFI(上电自启) |
| 内存 | 1*DDR4SO-DIMM3200MHZ,最大支持32GB |
| 存储 | 1*M.2M-Key2280(NVMePCIe3.0x2协议) 1*SATA3.0接口,小4Pin电源插针间距2.0mm |
| 显示 | 1*HDMI2.0接口,支持4K |

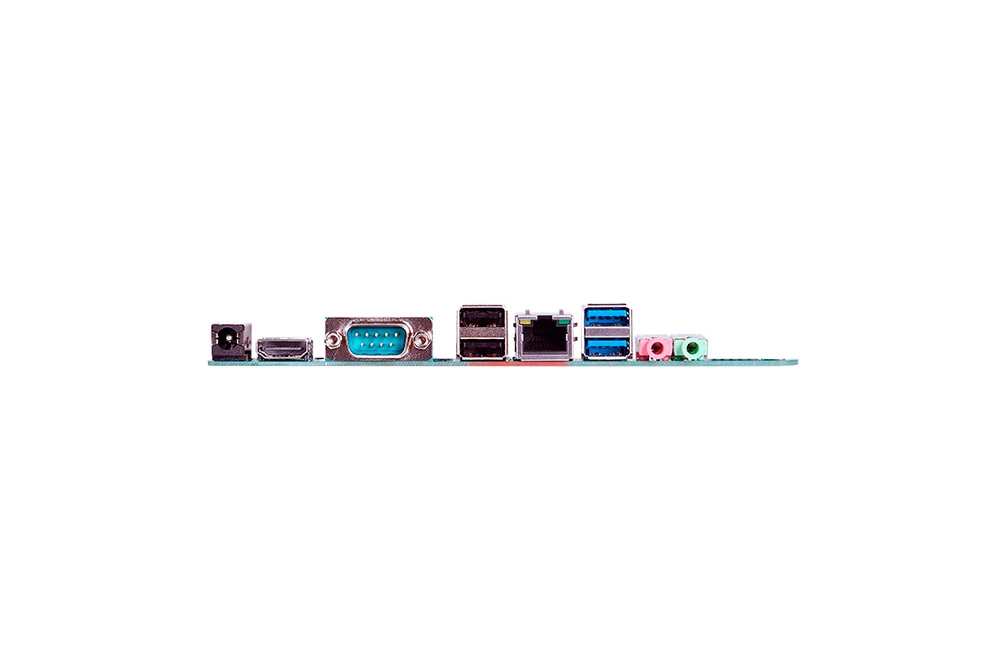

| I/O接口 | 1*DCJACK5525;1*RJ45;1*MICIN/1*Lineout;2*USB3.0;2*USB2.0; 1*DB9RS232接口(可选VGA,二选一,co-layout设计) |
| 扩展 接口/功能 | 1*TPM_SPI插针;1*CLR_CMOS3Pin插针2.54mm 1*M.2E-Key2230(支持WIFI/BT/CNVI) 2*USB2.02x5Pin插针间距2.54mm;2*USB3.02x10Pin插针间距2.0mm 1*LVDSON1x3Pin插针;1*BLCTRL1x4Pin插针间距2.54mm 1*USB2.04Pin;1*F_Audio2x5Pin插针间距2.54mm 1*SPEAK1x4Pin插针间距2.0mm(4欧3W) 1*LVDS2x15Pin插针间距2.0mm(支持120Hz) 1*PWM1x3Pin插针间距2.54mm;1*LVDSPWR2X3Pin插针间距2.0mm 1*UART1*3pin插针间距2.54mm;1*INVERTER接囗(背光+/-) 1*6PIN插针 1*F_PANEL面板插针2x5Pin插针间距2.54;1*AT/ATX自动上电1*3pin插针 1*PWMCPUFAN1*4Pin插针;1*SYSFAN1*4Pin插针 1*蜂鸣器;1*USB电源选择1*3Pin插针S5/S0 |
| 电源 | DC12-19V |
| 工作环境 | 工作温度:-10℃ ~ +60℃;工作湿度:0% ~ 90%相对湿度,无凝露 存储温度:-40℃ ~ +85℃;存储湿度:0% ~ 90%相对湿度,无凝露 |
| 操作系统支持 | Windows10,Windows11,Linux |

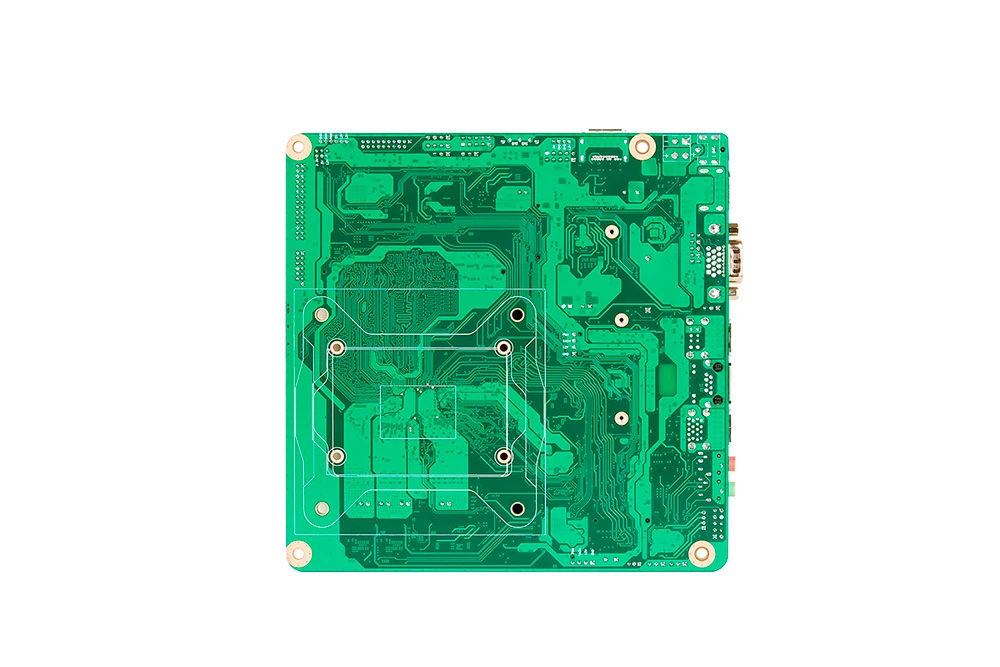

| 尺寸 | 170x170mm(单面板) |
| 环境 | 工作温度:-10℃ ~+60℃;工作湿度:0%~90%相对湿度,无凝露 存储温度:-40℃ ~+85℃;存储湿度:0%~90%相对湿度,无凝露 |
订购信息:
型号 | 可选项目 | 可选项描述 |
PCM-5110 | CPU | 板载 Intel Alder Lake-N 系列 |
接口 | 1*DB9 RS232 接口(可选 VGA,二选一,co-layout 设计) |
