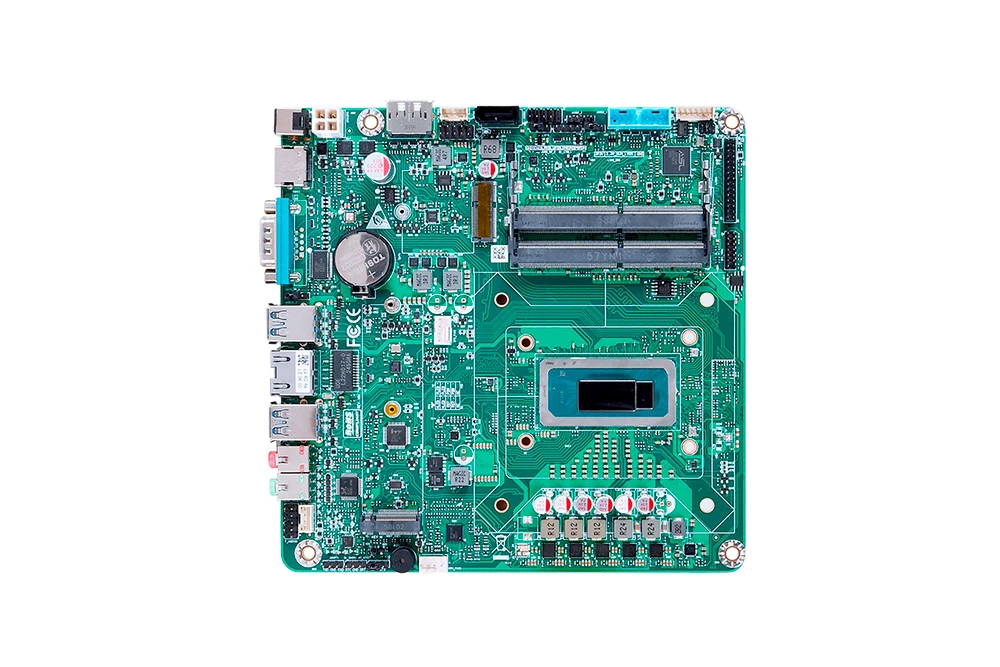

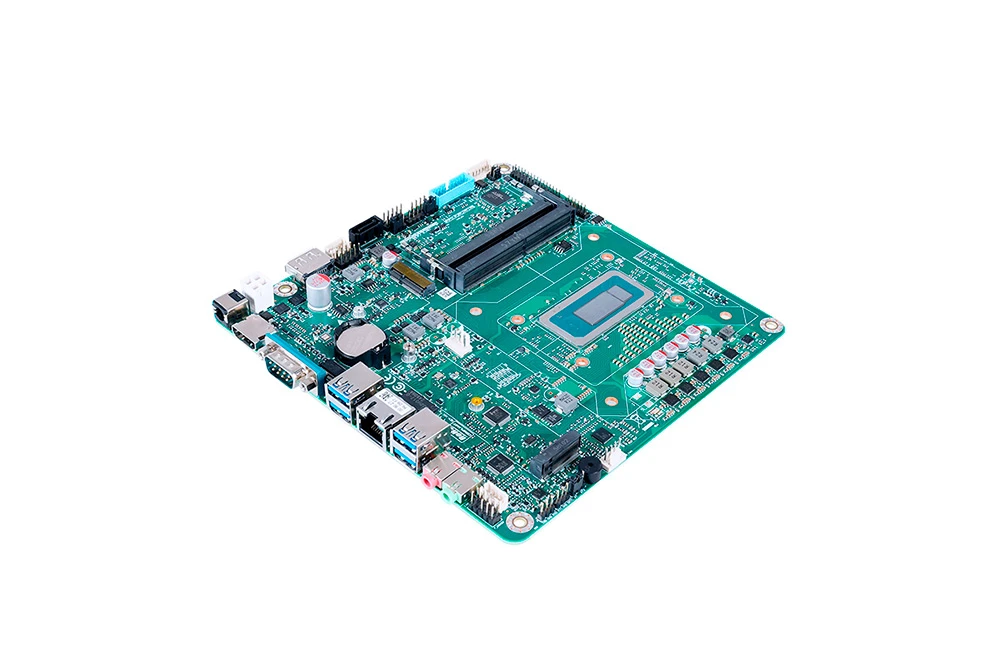

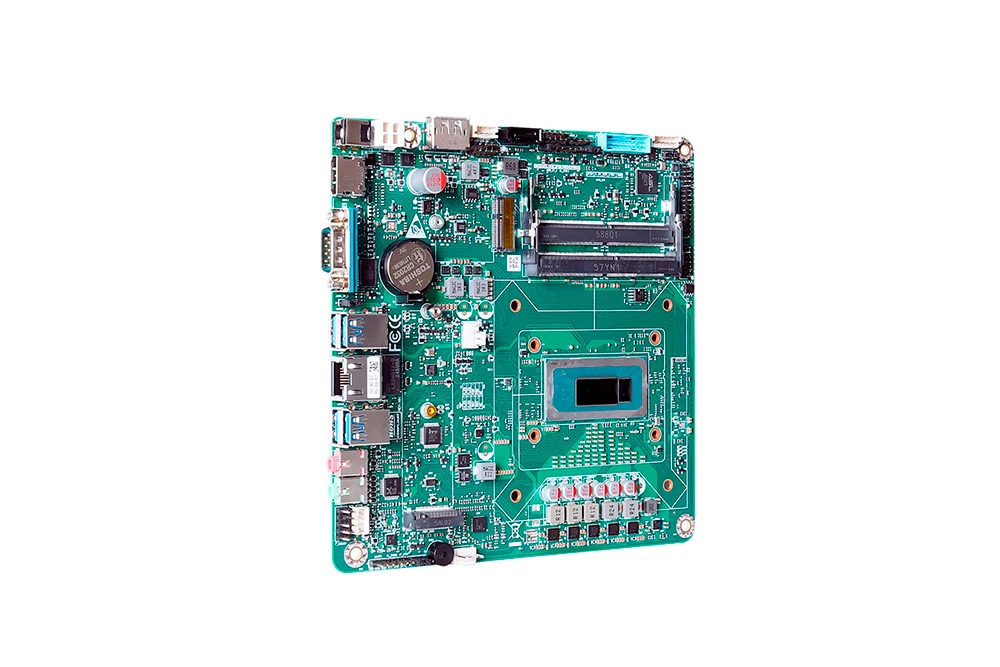

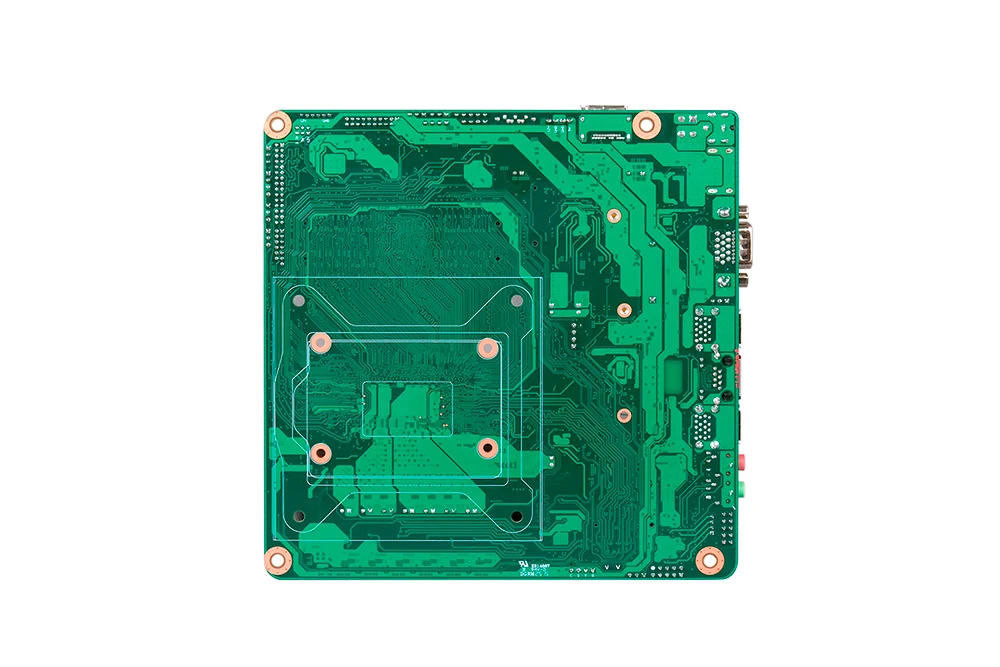

TMI600B

处理器

板载 Intel Alder Lake 系列，TDP 45W

内存

2*DDR4 SO-DIMM，最大支持 64GB

存储

1*SATA3.0，4Pin SATA 电源

1*M.2 2280 接口（PCIe4.0 x4 NVMe/ SATA 自适应）

显示

1*HDMI2.0，4K@60Hz；1*VGA/DP1.4（4K@60Hz）二选一

24 位双通道 LVDS，1920×1200；eDP，4K@60Hz（LVDS 和 eDP 二选一）

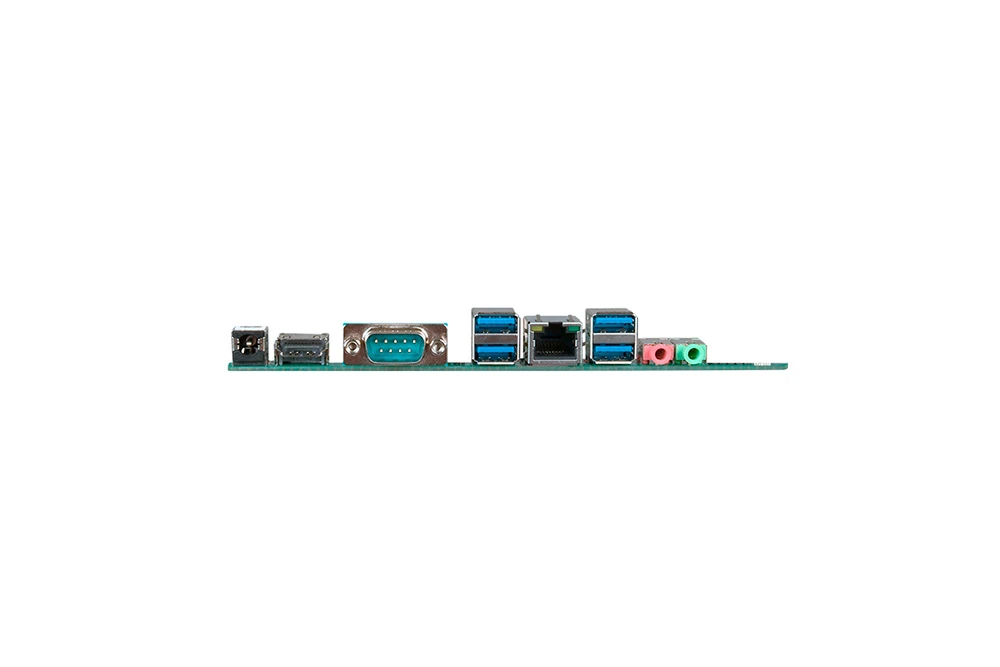

I/O 接口

DC JACK、HDMI、VGA/COM (DB9) 二选一

4*USB 3.0、LAN、Mic in、Line out

扩展接口功能

1*ATX 4Pin 电源座，1*TPM_SPI 插针

1*DP（侧面，批量不上件），1*RTL8111H 网络

1*E-Key（PCIe+USB2.0 协议，WIFI/BT/CNVI 模块）

1*2 个 USB3.0 插针，3*USB2.0 插针（JUSB_5V 电压选择）

1*4PIN MON SW 插针，1*3PIN LVDS OFF 跳帽，1*6PIN LVDS Power

1*Speaker（4pin）插针，支持 4Ω3W

1*F_PANEL 面板插针，1*4 PIN CPU 风扇，1*4 PIN SYS 风扇

1*F_AUDIO 9PIN 插针

1*F_Audio；SPEAK 3W*2，1*3PIN AT/ATX

其他功能

支持重力感应；自动识别横屏竖屏切换

支持 LVDS 120Hz 显示，支持系统统一键还原

电源

DC 12-19V，90W 及以上（根据具体使用环境确定）

工作环境

工作温度：-20℃ ~ +60℃；工作湿度：5% ~ 90%

存储温度：-40℃ ~ +85℃；存储湿度：5% ~ 90%

操作系统

Windows11，Windows10，Linux

重量

230g（不含散热器）

尺寸

170×170 mm
