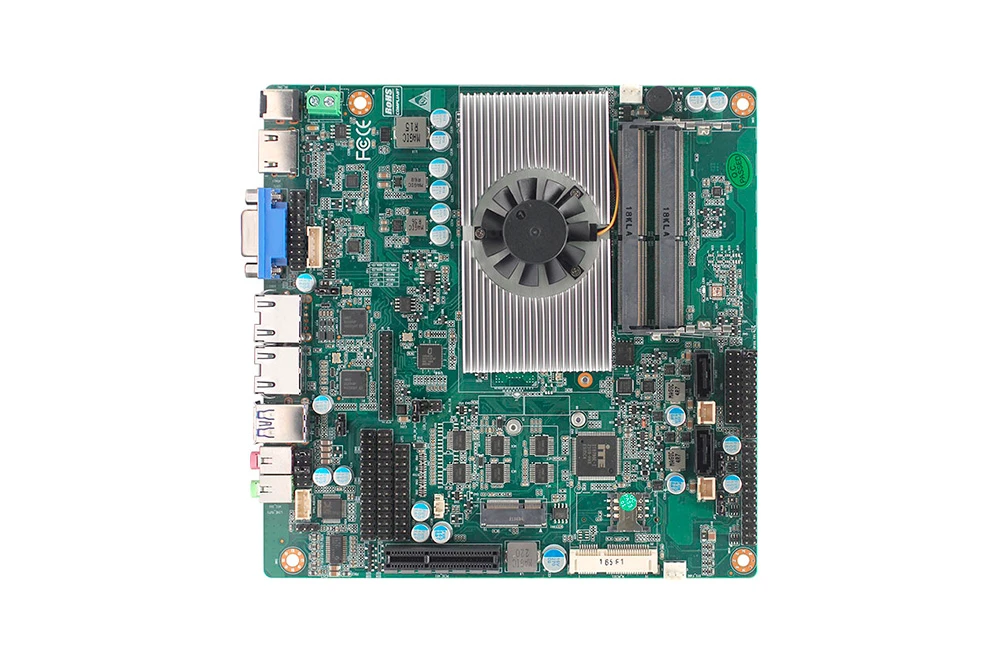

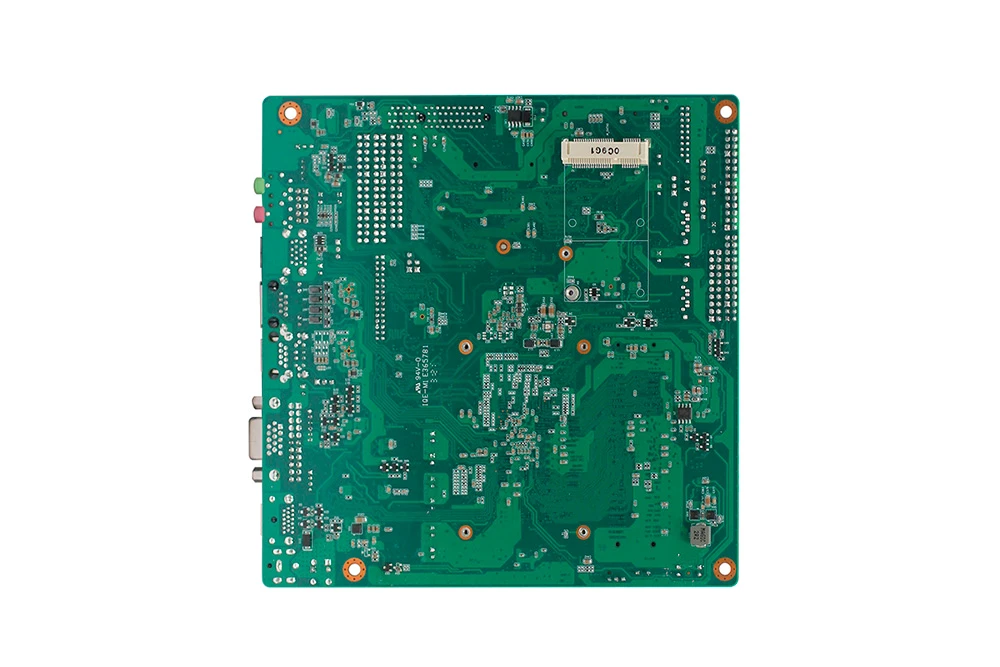

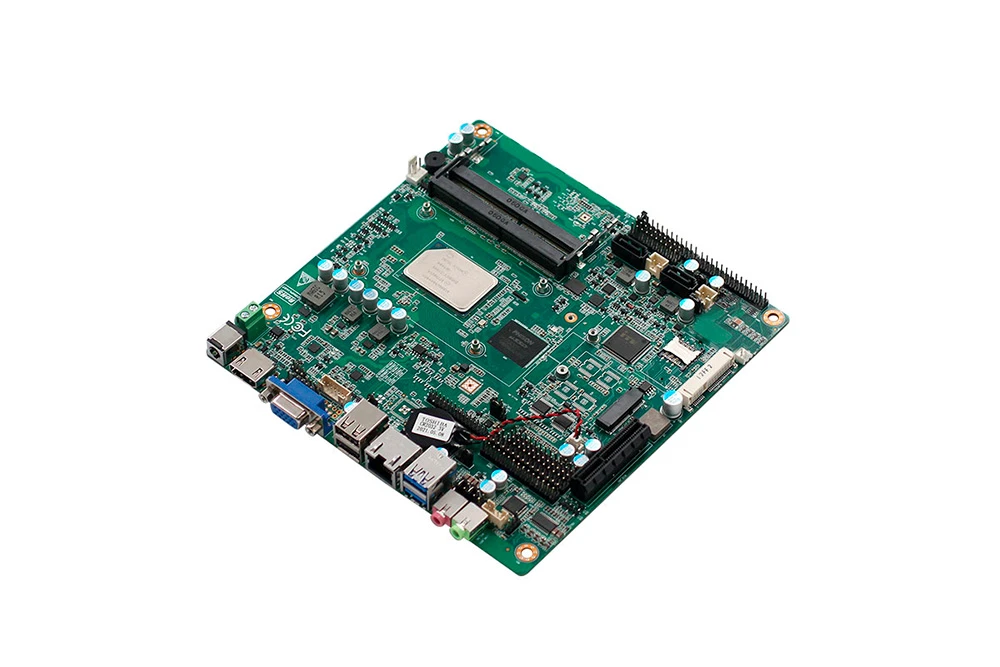

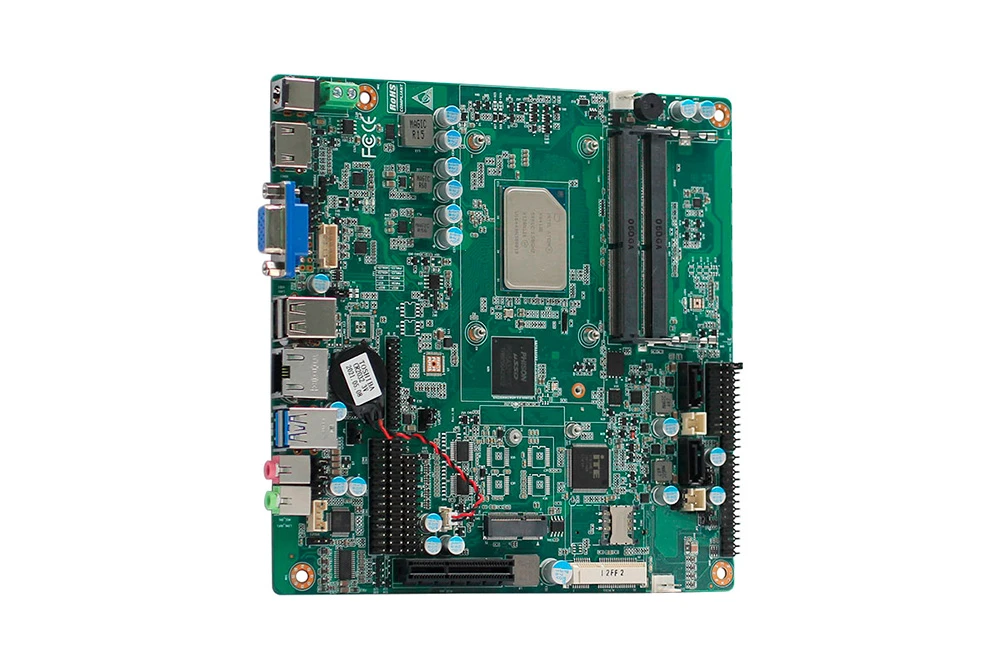

TOP642B

2026-04-28 来源:派勤电子 作者:大钟 浏览:39

TOP642B是派勤(PIESIA)推出的工控主板,采用J6412,具备无风扇、宽温、最大64G内存,支持OEM/ODM定制,价格根据具体配置与数量报价。

产品特性

板载 Intel Elkhart Lake 处理器(J6412/X6413E),低功耗高稳定;

双 DDR4 内存插槽,最大支持 32GB;双 Intel 2.5G 高速网卡,单双网可选

支持 HDMI2.0+VGA+LVDS/EDP 三显输出,4K@60Hz;6 个串口(2 个支持 RS485)+8 路可编程 GPIO

双 SATA3.0+mSATA+eMMC 多存储方案;DC12V 供电,可选无风扇散热设计

-20℃~+60℃宽温工业级运行;可选 TPM2.0 硬件安全芯片;170x170mm 标准 Mini-ITX 尺寸

品牌:派勤电子

价格:根据具体配置与数量报价

主要应用领域:机器视觉、工业自动化、网络安全、医疗设备、智能零售、边缘计算、安防监控、数字标牌

生产厂家:深圳市派勤电子技术有限公司

其他服务:定制开发、OEM/ODM

是否带风扇:不带风扇

产品参数

CPU板载Intel Intel Elkhart Lake系列处理器,J6412/X6413E/J6413
内存2个DDR4 SO-DIMM,共最大64GB
显示HDMI2.0,4096x2160@60Hz,支持4K显示
VGA;24位LVDS/eDP二选一
HDMI2.0,VGA,LVDS/eDP可同步或异步显示
存储2个SATA3.0,2Pin电源5V
mSATA,与SATA1二选一
板载eMMC,与SATA2二选一
网络Intel 2.5G网络(单双网可选)

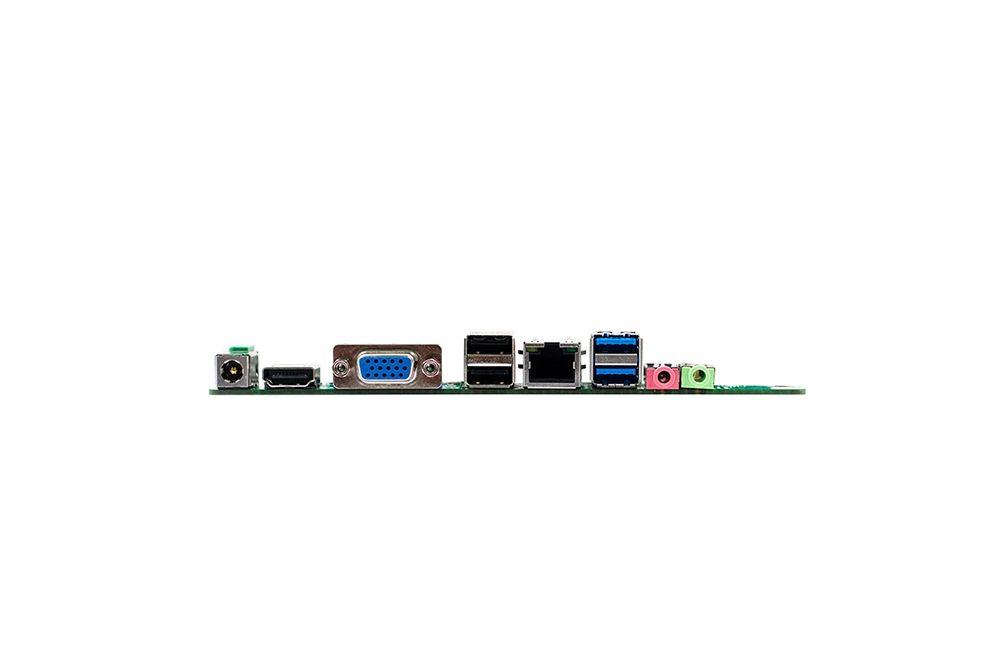

板边I/O接口1个DC JACK;1个HDMI
1个VGA;1个JVGA排针,2x5Pin,间距2.54mm
单双网可选;单网时:2个USB3.1,2个USB2.0;双网时:2个USB3.1
1个Line out,1个Mic in
其余扩展接口/功能TPM2.0,可选
M.2 E-Key,PCIe&USB2.0协议
MiniPCIe,PCIe和USB2.0协议(有USB信号时JUSB2插针只有一组可用)
1个PCIe_4X(PCIe3.0_x4)
1组LVDS排针,2x15Pin,间距2.0mm
2组(4个)USB2.0排针,2x5Pin,间距2.0mm; M.2 E-Key和MiniPCIe不用时,是3组USB排针
6组COM排针,间距2.54;2个RS232/485,4个RS232
8位GPIO排针,2x5Pin,间距2.54mm;1组LPT排针,2x13Pin,间距2.54mm
1个SPEAK Wafer座4Pin; F_Panel,2x5Pin,间距2.54mm
SPDIF排针,1x3Pin,间距2.54mm
1个3Pin CPU风扇,1个3Pin系统风扇
1个PS/2排针,2x4Pin,间距2.54mm
电源DC 12V,默认无风扇,可选有风扇
工作环境工作温度:-20℃ ~ +60℃;工作湿度:0% ~ 90%相对湿度,无凝露
存储温度:-40℃ ~ +85℃;存储湿度:0% ~ 90%相对湿度,无凝露
操作系统支持Windows10,Windows11,Linux
尺寸170x170 mm
重量含散热器400g,不含散热器200g

订购信息

型号

可选项目

可选项描述

TOP642B

板载Intel Intel Elkhart Lake系列处理器

J6412/X6413E/J6413

TPM2.0

可选

网络

单双网可选

LVDS/eDP

可选,二选一

COM口

可选2个/6个

散热

可选无风扇/有风扇

https://www.szpaiqin.com/uploads/202605/21/7ef3b719eeb1e7ed.pdf
