TOP19C

2026-04-28 来源:派勤电子 作者:大钟 浏览:30

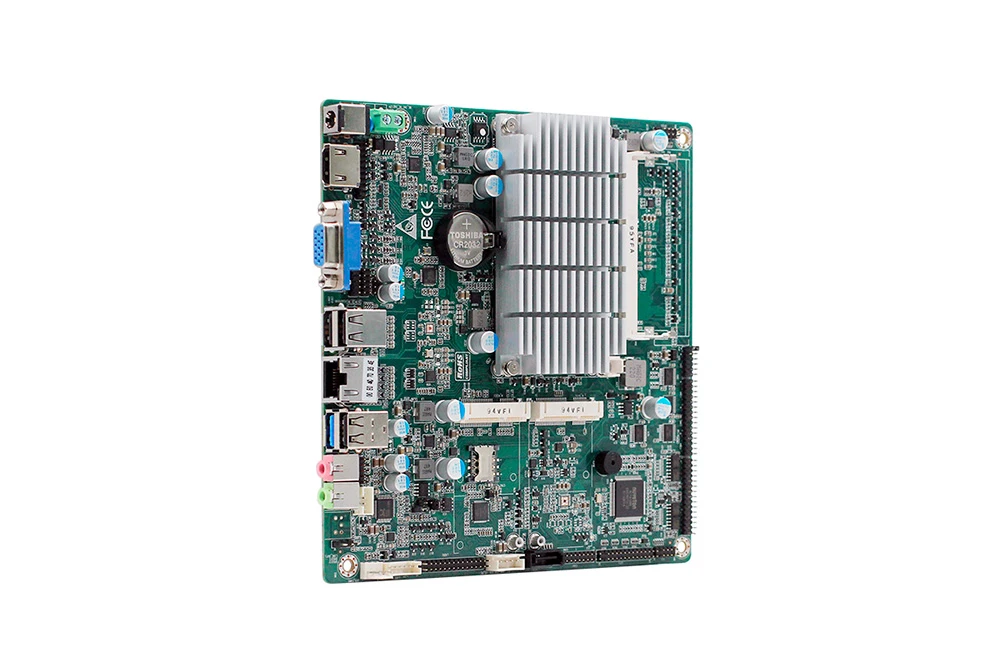

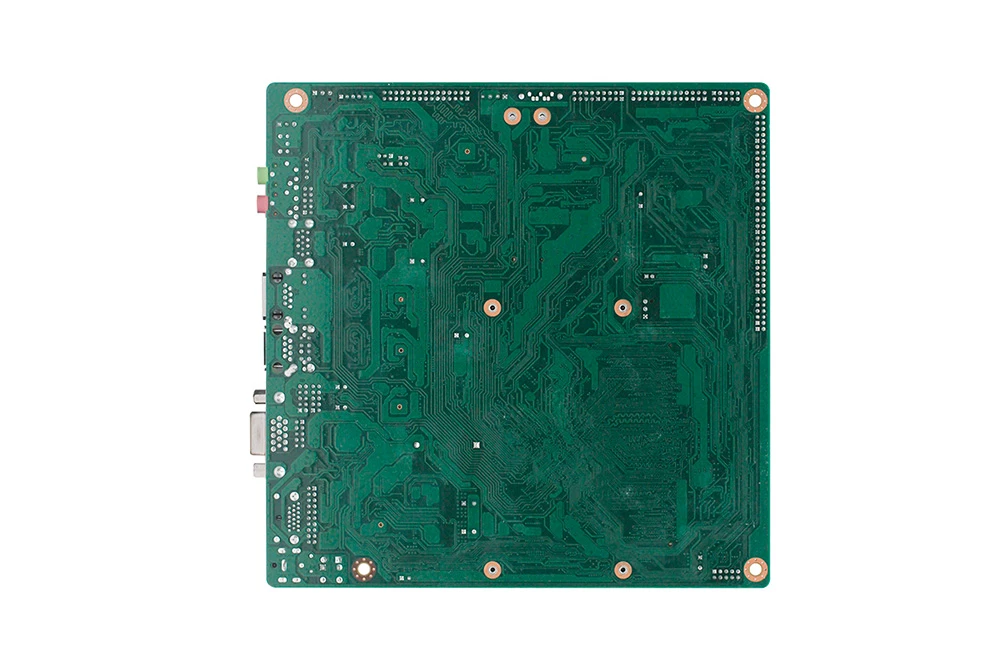

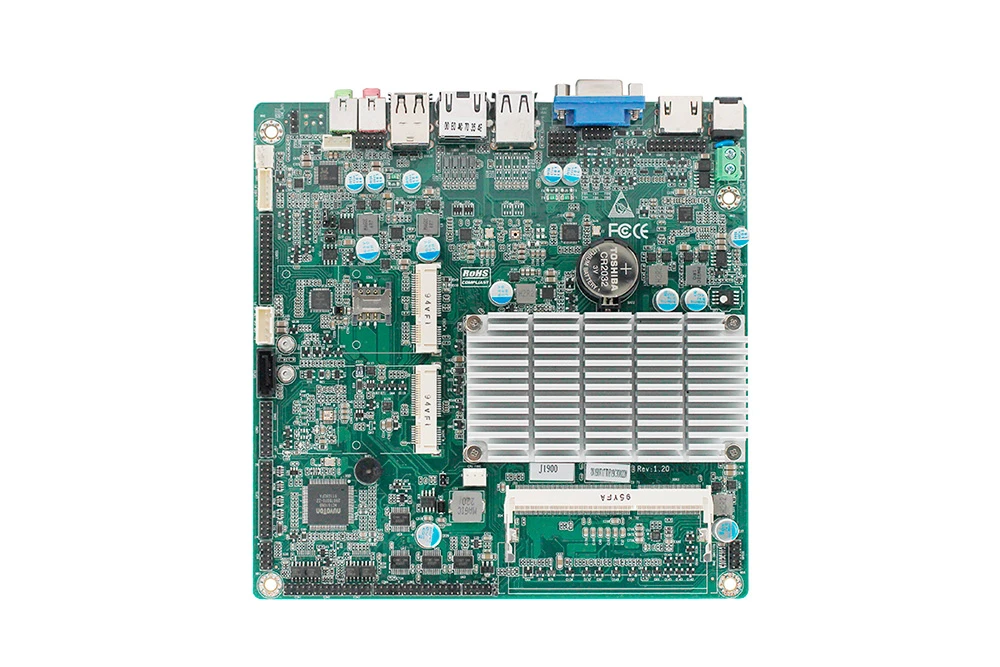

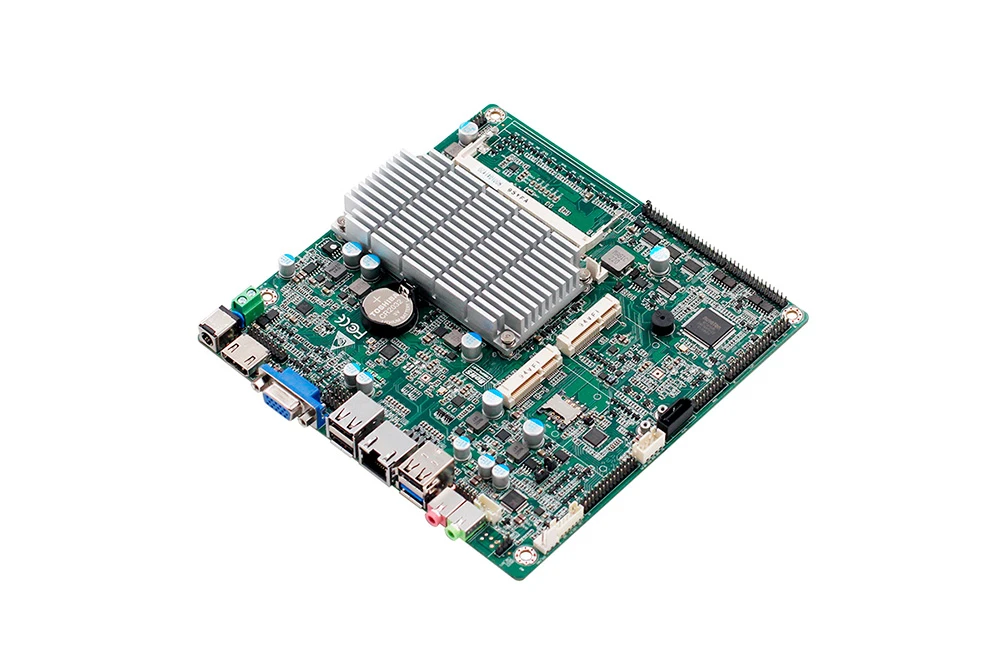

TOP19C是派勤(PIESIA)推出的工控主板,采用J1900,具备2网口、千兆网口、无风扇,支持OEM/ODM定制,价格根据具体配置与数量报价。

产品特性

◆ 采用Baytrail-D/I/M系列处理器;J1900\J1800\E3845;

◆ 1*DDR3 SODIMM 240 Socket;4个RS-232,2个RS-485/RS-422(可选择为6个RS232或者5个RS232和1个RS422/RS485);

◆ 板载光纤数字音频输出接口;;支持触摸屏(4wire 5wire 8wire);

◆ 单输入直流通电源,DC12V;结构 170 x 170 mm;

品牌:派勤电子

价格:根据具体配置与数量报价

主要应用领域:机器视觉、工业自动化、网络安全、医疗设备、智能零售、边缘计算、安防监控、数字标牌

生产厂家:深圳市派勤电子技术有限公司

其他服务:定制开发、OEM/ODM

是否带风扇:不带风扇

产品参数

CPU支持Baytrail-I/D/M 系列处理器 (J1900\J1800\E3845)
CPU封装BGA
芯片组支持Baytrail-I/D/M 系列处理器
BIOSEFI BIOS
技术架构单通道DDR3L 1066/1333MHz
插槽1*DDR3 SODIMM 240 Socket
图形控制器Intel HD Graphics
Dual LVDS和EDPLVDS支持双通道24位输出,最高分辨率1920 x 1200 EDP最高支持分辨率为2560*1600(LVDS和EDP显示只能二选一)
VGA支持最大分辨率2048x1536
HDMI支持最大分辨率 1920x1200
双显支持LVDS + VGA,LVDS+HDMI,HDMI+VGA同步或异步显示

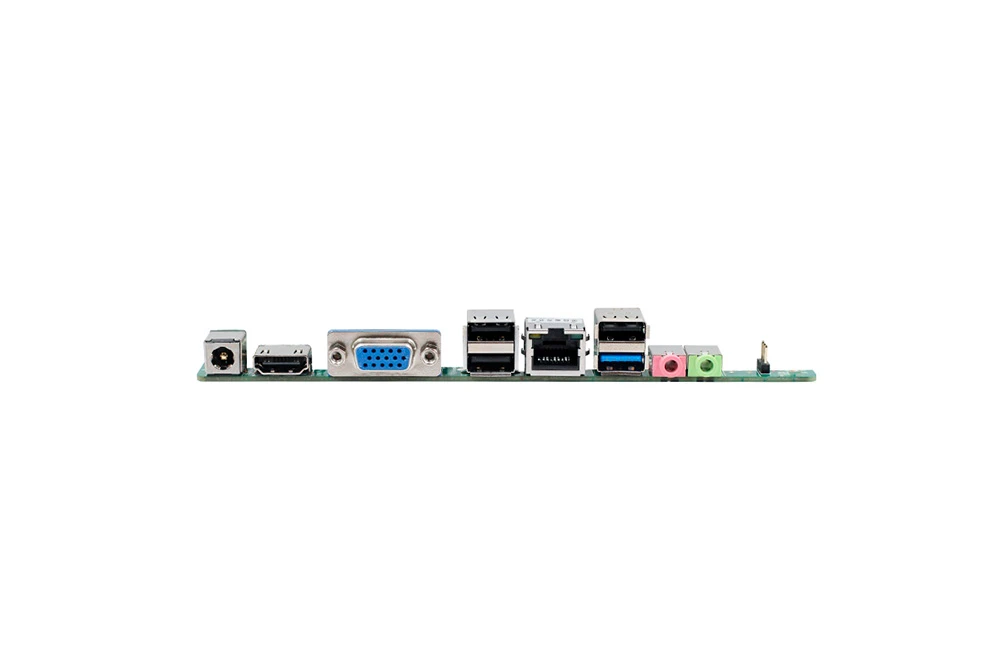

端口1*DC 1*VGA 1*HDMI 2*LAN 2*USB 1*LINE OUT 1*MIC 1*SPDIF
网络控制器1个RTL8111E-V千兆网卡,RJ45接口(可选择2个网卡,后置USB为2个)
音频控制器瑞昱HD ALC662音频解码(左右声道 + 麦克风)
Super I/O控制器NCT6106D
看门狗定时器0-255秒,提供看门狗例程
Cooler铝质有风扇散热器(可用无风扇)
USB5*USB2.0, 1*USB3.0最大支持+5V/1A(当触摸屏可用时USB57插针只有一组可用,USB2.0为4个)
串口4个RS-232, 2个RS422/485(可选择为6个RS232或者5个RS232和1个RS422/RS485),RS485支持自动流向控制
PS/21*PS/2插针接口(支持PS/2键盘鼠标)
触摸屏支持触摸屏(4wire 5wire 8wire 当触摸屏可用时USB57插针只有一组可用)
GPIO8位,提供例程, 自由定义输入/输出,3.3V@24mA电平
Mini-PCle1个Mini-PCIe插槽,支持PCIe和USB设备
SATA1个标准SATAII接口, 最大传输速率3Gb/s
M-SATA1个M-SATA Scoket,支持SANDISK协议,最大传输速率3gb/s
电源类型单输入直流通电源,DC12V,+/-5%
工作温度-20℃ ~ +60℃
存储温度-40℃ ~ +85℃
工作湿度0% ~ 90%相对湿度, 无凝露
存储湿度0% ~ 90%相对湿度, 无凝露
尺寸170 x 170 mm
重量0.5KG
处理器系统·CPU支持Baytrail-I/D/M系列处理器(J1900 J1800 E3845)
处理器系统·芯片组支持Baytrail-I/D/M系列处理器
处理器系统·BIOSEFI BIOS
内存·技术架构单通道DDR3 1066/1333MHz
内存·插槽1*DDR3 SODIMM 240 Socket
视频·双显支持LVDS + VGA,LVDS+HDMI,HDMI+VGA同步或异步显示
I/O背板·端口1*DC 1*VGA 1*HDMI 2*LAN 2*USB 1*LINE OUT 1*MIC 1*SPDIF
网络·控制器1个RTL8111E-V千兆网卡,RJ45接口(可选择2个网卡,后置USB为2个)
音频·控制器瑞昱HD ALC662音频解码(左右声道+麦克风)
SuperI/O·控制器NCT6106D
输入/输出接口·USB5*USB2.0, 1*USB3.0最大支持+5V/1A(当触摸屏可用时USB57插针只有一组可用,USB2.0为4个)
输入/输出接口·串口5个RS-232, 1个RS422/485(可选择为6个RS232),RS485支持自动流向控制
输入/输出接口·PS/21*PS/2插针接口(支持PS/2键盘鼠标)
输入/输出接口·触摸屏支持触摸屏(4wire 5wire 8wire当触摸屏可用时USB57插针只有一组可用)
输入/输出接口·GPIO8位,提供例程,自由定义输入/输出,3.3V@24mA电平
存储·SATA1个标准SATAII接口,最大传输速率3Gb/s
电源·电源类型单输入直流通电源,DC12V,+/-5%
电源·电源功耗20W
工作环境·工作温度-20℃ ~ +60℃
工作环境·存储温度-40℃ ~ +85℃
工作环境·工作湿度0% ~ 90%相对湿度,无凝露
工作环境·存储湿度0% ~ 90%相对湿度,无凝露
外观尺寸·重量0.5KG
1*I/O挡板品名规格
1*驱动光盘内接USB线长度32CM,一拖2*USB口线材可根据客户要求定制
1*SATA内接串口线长度32CM一体成型扎实
1*SATA-P线内接VGA线长度36CM,2.54间距排针
内接LPT线长30CM,2.54间距排针
注:SSD电子盘,内存,适配器电源,无线WIFI模块,机箱等配件可具体咨询业务员

订购信息

型号

描述

CPU可选

TOP19C-J1900

集成赛扬Baytrail-D/I/M J1900

四核2.0Ghz up to2.4Ghz

J1900,N2900(四核)

TOP19C-N2806

集成赛扬Baytrail-D/I/M N2806 双核1.6Ghz up to2.0Ghz,

J1800,N2806(双核)

https://www.szpaiqin.com/uploads/202605/20/1367a198bcf9bb64.zip
