智能商显宽温工控主板方案|公交站牌商场导购机园区信息屏无风扇工业级控制硬件

随着商显设备的应用场景不断拓展，从室内商场导购机、写 字楼显示屏延伸到户外公交站牌、园区出入口信息屏幕，商业显示屏设备对显示的效果、环境适应性、长期运行稳定性的要求越来越高。很多商显设备厂商比较关注的问题是：智能商显工控主板怎么选择?户外商显的宽温无风扇主板要关注哪些点?商显主板和普通消费级主板有什么区别?今天派勤就结合商显行业的工控硬件方案经验，以AD742A嵌入式工控主板为核心，给大家详解一套宽温无风扇的智能商显硬件方案。

一、智能商显设备的核心工控硬件需求有哪些?

1.需要有高清显示与多屏输出能力

商显设备对分辨率、刷新率、色彩表现有较高要求，4K超清显示已经成为主流，部分场景还需要双屏异显，分别承担内容播放与交互操作功能。

2.需要有宽温与无风扇设计

户外商显、半户外商显面临冬夏温差大、阳光直射高温的问题，普通主板容易出现高温宕机、低温启动失败;带风扇设计则容易积灰、寿命短，无风扇宽温设计是户外商显的主流选型方向。

3.需要有长期稳定运行能力

商显设备通常开机时间长，很多场景是全天播放，要求主板能够长时间稳定运行，故障率低，减少运维成本。

4.需要有扩展与联网能力

智能商显需要对接触摸、摄 像头、扬声器、传感器等外设，还要支持联网实现远程内容更新、数据统计，丰富的接口与无线扩展能力必不可少。

有的商显厂商为了压缩成本选用消费级主板，短期成本低降低了，实际长期运行故障率高、户外环境适配差，后期运维成本反而更高，选型时建议优先关注主板的工业级设计与显示性能。

二、宽温无风扇智能商显主板方案配置参数介绍

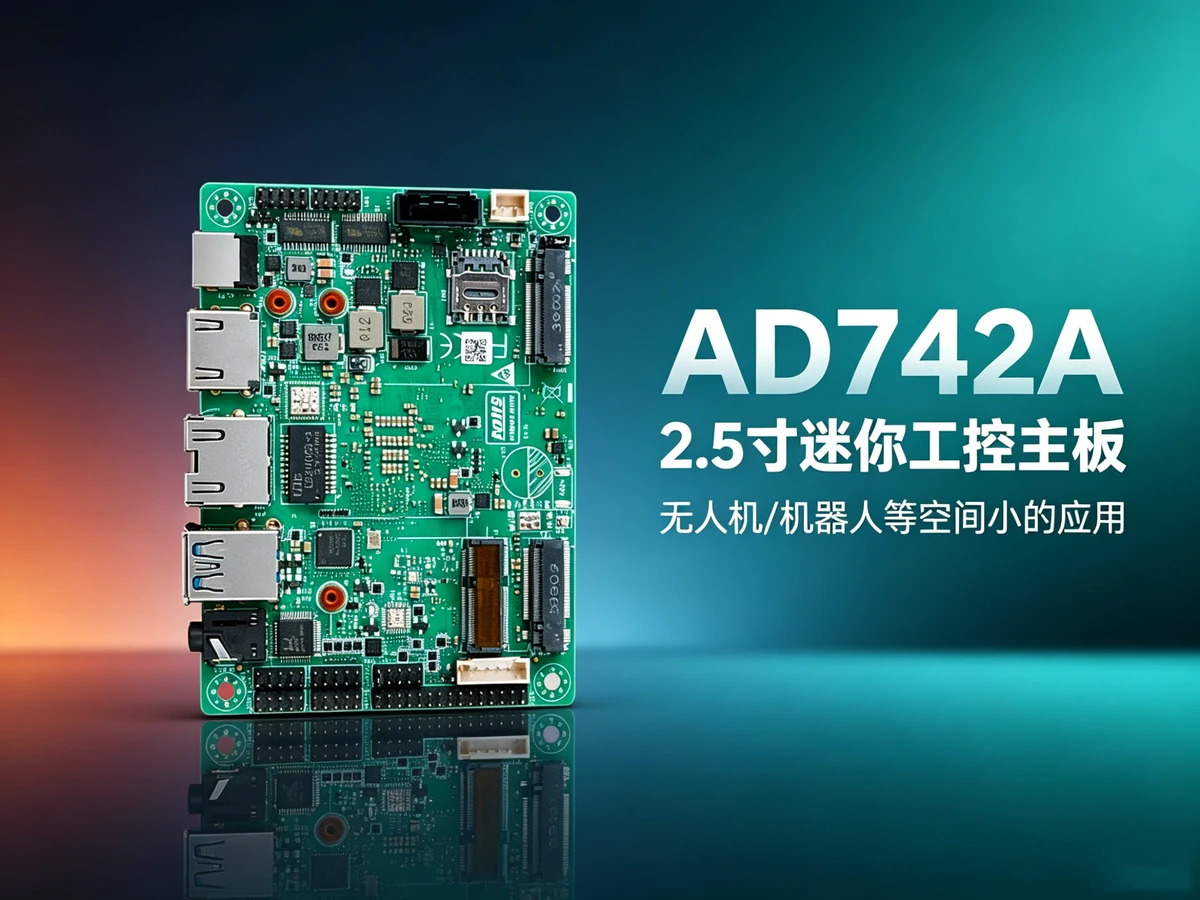

本方案以AD742A嵌入式工控主板为核心，针对智能商显场景优化了显示与散热设计，配合无风扇结构与宽温元器件，可适配室内外各类商显终端。

1.主板的处理器与显示性能配置

主板板载Intel Alder Lake-N系列处理器，标配N100、N305两款型号，同时支持定制适配12 代、13代酷睿U系列低功耗处理器，也可提供同级别AMD、国产平台定制选型，全系列均为10代以上新款平台，集成核显性能优异，解 码能力强，非常适合商显场景。

核显支持4K@60Hz硬件解 码，可流畅播放高清视 频、图片、多媒体内容，满足商显的播放需求;高性能型号还可支持互动触控、人脸客流统计、广 告精 准投放等智能功能。

2.主板的商显专用显示接口配置

主板配备 1 路 HDMI2.0 接口，支持 4K@60Hz 超清输出，可直接对接商显大屏、液晶屏，满足高清播放需求;

同时配备 1 路 LVDS/EDP 可选接口，支持直连内嵌式触控屏、小尺寸显示屏，适配自助终端、双屏商显等设备。

两路显示通道相互独 立，支持双屏同显与双屏异显，可实现主屏播放广 告内容、副屏展示交互操作或信息查询，提升商显设备的功能丰富度。

配备音频接口，支持音频输出与麦克风输入，可对接扬声器、拾音设备，满足商显的音频播放与语 音交互需求。

3.主板的宽温无风扇工业级设计

全板采用工业级宽温元器件，工作温度范围覆盖- 20℃~+60℃，存储温度-40℃~+85℃，可适应户外冬夏温差、阳光直射高温等恶劣温度环境，低温可正常启动，高温环境下可稳定运行。

主板支持无风扇散热方案，采用大面积导热结构，将核心发热元件的热量均匀传导至设备外壳，通过外壳自然散热，全程无运动部件，可明显减少风扇噪音、风扇磨损、粉尘吸入等问题，大幅提升设备使用寿命，降低运维频率，非常适合无人值守的商显场景。

主板采用板贴LPDDR5内存设计，可支持16GB、4800MHz，取消内存插槽，减少金属触点暴露，降低温湿度变化导致的接触不 良与氧化概率，同时抗震性更强，适合移动、户外场景。

4.主板的扩展与联网能力

主板配备1路 Intel i226-V 千兆网口，可选POE供电，实现有线高速联网，支持远程内容更新、设备状态监控;

主板配备M.2 E-Key 与 B-Key双扩展槽，分别支持WiFi/BT模块与4G/5G模块，可实现无线联网、蓝牙外设对接，在无有线网络的户外场景也能实现远程管理与内容更新;

配备2路 USB3.2、2 路 USB2.0 排针，可外接触摸框、摄 像头、U 盘、外设模块等，满足智能商显的多样化外设对接需求;

配备2路COM串口，支持 RS232/422/485 模式，可对接传感器、控制模块等外设，拓展商显设备的互动功能。

5.主板的存储与供电

主板存储方面配备 M.2 M-Key 与 SATA3.0 双接口，可存储大量商显视 频、图片素材，支持本地缓存播放，网络中断时不影响正常播出。

主板采用DC 12V供电，具备过流、过压保护，适配商显设备常用的供电规格，供电稳定保障设备长期运行。

三、宽温工控主板AD742A在智能商显场景应用案例

这套宽温无风扇商显主板方案，凭借优异的显示性能与环境适应性，已经在多类商显场景落地，典型应用包括但不限于：

1.户外公交站电子站牌项目

在城市公交电子站牌项目中，针对户外场景夏晒冬寒、风扇易积灰、运维频次高的痛点，这款主板采用无风扇宽温方案作为控制核心，驱动户外高亮显示屏，实时展示公交到站信息、公益宣传、天气资讯等内容。通过4G模块实现无线联网与运营数据实时同步，板贴内存可抵御路面车辆通行带来的持续震动，密闭散热结构减少粉尘潮气侵入。项目落地后，设备全年宕机率大幅下降，清灰维护频次显著减少，大大降低了户外商显设备的长期运维成本。

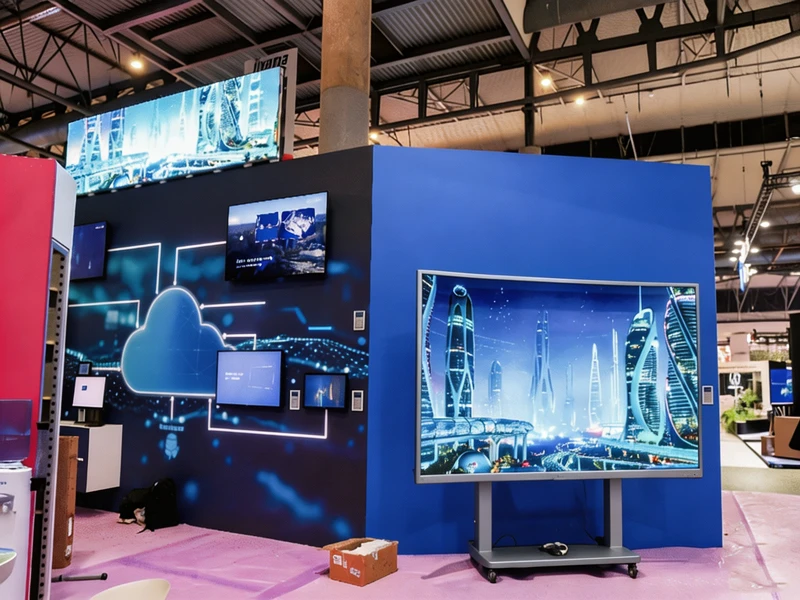

2.商场自助查询导购终端项目

在大型商场、政务大厅的自助查询终端项目中，针对双屏交互+广 告播放的需求，这款主板采用双屏异显方案，通过LVDS直连主屏触控查询界面，支持楼层导览、店铺搜索、活动查询等功能，HDMI外接副屏循环播放品牌广 告与商场活动。无风扇设计运行安静无噪音，不会影响购物与办事体验;工业级元器件支撑全天营业时长时间运行，卡顿死机概率大幅降低;WiFi / 蓝牙扩展还可实现会员互动、手机投屏等增值功能，兼顾服务体验与商业价值。

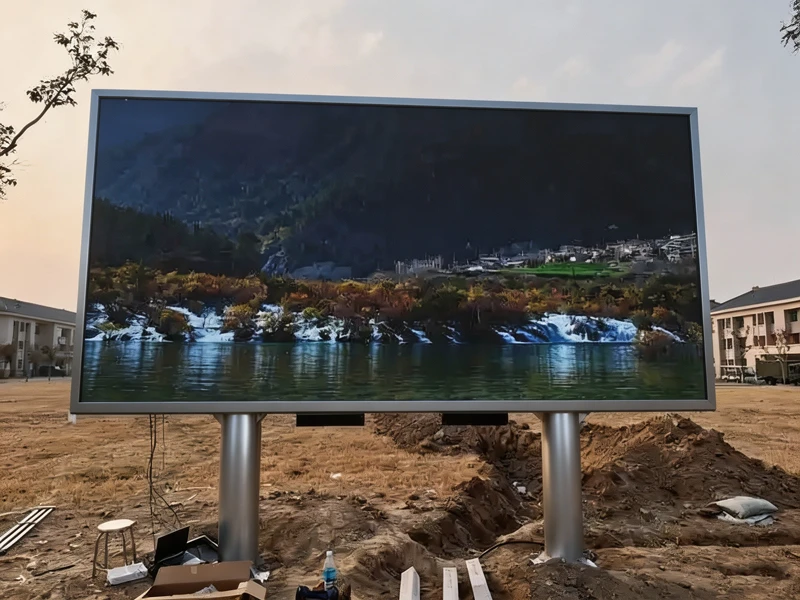

3.园区出入口信息发布屏项目

在产业园区、厂区、写 字楼的出入口信息屏项目中，针对半户外温差大、需要联动门禁系统的需求，这款主板作为信息屏控制核心，驱动大尺寸显示屏展示通知公告、访客信息、安防提示等内容。通过串口、网口对接园区门禁与人脸识别系统，实现人员通行信息实时联动更新;宽温设计适应出入口的昼夜温差与季节变化，POE供电简化现场布线。方案落地后，信息发布与门禁系统联动及时，半户外环境下运行稳定，大大提升了园区出入口的智能化管理效率。

方案总结

在我看来，智能商显主板的选型，显示效果是基础，稳定运行是核心，尤其是户外、半户外场景，宽温、无风扇、工业级设计直接决定了设备的使用寿命和运维成本。很多方案省了硬件成本，最后却花了更多钱在售后运维上，得不偿失。

今天介绍的这套基于AD742A的智能商显宽温工控主板方案，4K高清双显满足商显播放需求，宽温无风扇设计适配室内外环境，丰富的扩展支持智能功能升级，是各类商显终端的高可靠硬件选型。

常见问题FAQ

Q1：户外夏天高温环境下，无风扇设计会不会过热卡顿?

A1：正常工况下不会。这款主板搭配的都是低功耗处理器，无风扇散热结构经过专门的热设计与测试验证，在60℃环境温度下仍可稳定运行，可大大降低过热降频、播放卡顿的概率。

Q2：支持双屏异显吗?想做一块屏播放广 告、一块屏做触摸查询。

A2：支持的。这款主板配备HDMI与LVDS/EDP两路独 立显示通道，支持双屏异显输出，可分别设置不同的显示内容，充分适配双屏商显终端的需求。

Q3：商显设备全天开机运行，这款主板能稳定承载吗?

A3：可以的。这款主板采用工业级元器件，支持看门狗功能，经过长时间老化测试验证，可适配7×24小时连续运行的商显场景;无风扇方案还可进一步减少故障点，降低长期运行的故障率。
