PLC控制单元嵌入式主控主板方案|宽温域工业级稳定 异构协议互通微秒级响应

引言

据行业机构2026年中期预测，国内PLC市场全年同比增速约11%，其中小型PLC与嵌入式PLC方案在OEM设备中的装机率持续提升。由于传统PLC存在协议适配固定、扩展能力有限、算力不足等局限，而基于X86架构的工控主板的软PLC控制方案，凭借灵活的协议适配、更强的算力与可定制化优势，正成为新一代设备控制单元的主流技术路线。

宽温高可靠的工业级嵌入式硬件，是软PLC方案稳定运行的基础。其不仅要满足工业现场复杂工况的环境要求，还要保障控制逻辑的实时性、多协议转换的流畅性与程序存储的安全性。对于设备生产商而言，采用嵌入式工控主机替代传统PLC，也是提升产品功能灵活 性的重要途径。

一、目前PLC控制单元的主要技术痛点

1.多协议转换困难

传统的PLC支持的总线协议有限，对接不同品牌的伺服、变频器、传感器时，往往需要额外的协议转换网 关，成本高了且延迟也增长。

2.控制响应延迟

中低端的PLC程序 扫描周期长，对于高速运动控制、精 密逻辑控制场景，响应速度跟不上工艺要求，影响产品精度。

3.工况适应性不足

部分户外设备、恶劣温度环境下的产线，普通的PLC工作温度范围小，容易出现运行异常问题。

4.程序与数据存储不足

随着工艺复杂化，PL程序与生产数据量激增，传统存储容量不足，且数据导出与备份不便。

二、嵌入式软PLC控制主板的方案架构

本方案基于X86嵌入式工业主板运行软PLC runtime，实现传统PLC的全部控制功能，同时具备更强的算力与扩展能力。

1.实时控制层

搭载实时操作系统与软PLC runtime，执行逻辑控制、运动控制、过程控制等核心算法，控制周期可达微秒级。

2.协议转换层

依托CPU算力与丰富接口，支持Modbus、Profinet、EtherCAT、CANopen等多种工业协议解析与转换，实现不同品牌设备的互联互通。

3.数据管理层

本地大容量存储支持程序、工艺参数与生产数据的存储，可以直接对接MES系统，实现了控制数据与管理数据的无缝打通。

4.扩展应用层

富余的算力可以同时运行HMI人机界面、数据采集、视觉检测等功能，实现“一板多用”，降低系统整体成本。

三、PLC控制单元的核心工控硬件配置介绍

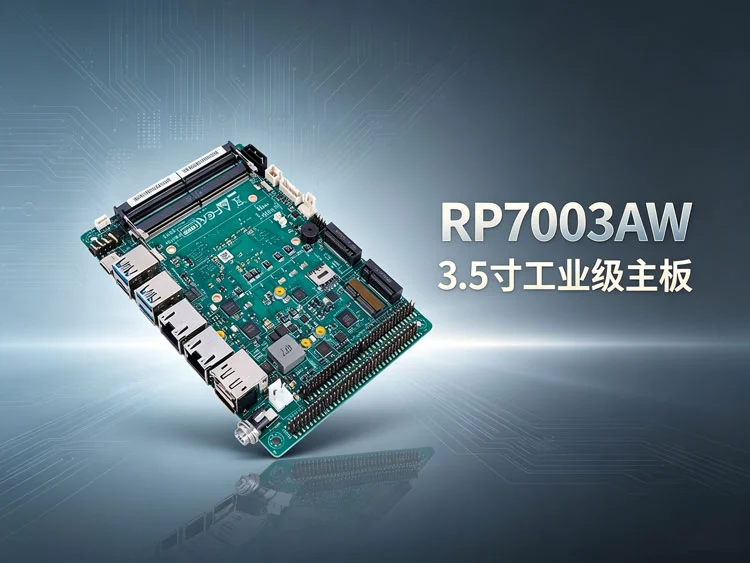

本方案基于型号RP7003AW的3.5寸嵌入式工控主板，主要侧重实时控制与多协议互通角度，针对PLC控制场景的核心硬件特性如下：

1.实时控制性能

主板搭载Intel 12/13代U/P系列处理器，多核心多线程架构，配合实时操作系统，可实现微秒级控制响应，满足高速逻辑控制与简单运动控制需求;DDR5高速内存保障多任务并行运行时不卡顿，程序扫描周期稳定。

2.多协议接口支持

主板带6路COM串口(2路RS232/485/422可选)、2路CAN总线接口，原生支持各类串行总线协议;双千兆网口支持工业以太网协议，可同时对接多台下位机设备;无需额外网 关即可实现异构协议之间的数据互通。派勤认为，丰富的原生接口是嵌入式PLC相比传统PLC的核心优势，大幅简化了系统集成工作。

3.宽温高可靠设计

-20℃~60℃宽温运行，9-36V宽电压输入，具备抗干扰、防尘防潮能力，适应各类工业现场环境;支持看门狗功能，程序异常时自动复位，保障控制连续性。

4.大容量存储扩

支持 M.2 PCIe5.0高速固态硬盘与SATA3.0存储扩展，最大存储容量可按需配置，轻松容纳复杂工艺程序、历史生产数据与 HMI 界面程序;支持TPM2.0安全模块，保障程序与数据安全。

5.plc控制升级工控硬件定制方案

对于多轴高精度运动控制、超大规模IO点位等高 端控制需求，提供硬件需求我们可提供更高算力X86平台、甚至国产化飞腾/海光平台的定制化嵌入式工控机方案。

四、PLC控制单元嵌入式工控主板的落地案例

某华东地区自动化设备生产商为其包装设备升级控制系统，采用本嵌入式软PLC方案替代传统中型PLC。主板运行软PLC runtime与HMI界面，同时对接8台伺服驱动器、12个光电传感器与多组气缸电磁阀。

改造后，设备逻辑控制周期稳定在1ms以内，协议转换延迟降低70%，设备整体运行速度提升 15%;单台设备控制硬件成本降低35%，且存储容量大幅提升，可存储一年以上的生产数据;在车间温差达40℃的环境下，设备全年运行稳定，未出现控制宕机故障，设备良品率提升2.3个百分点。
