设备状态监控系统工控主板方案|宽温带LVDS接口 异构传感器适配高速上传

引言

据2026年上半年工业物联网行业报告显示，国内装备健康状态监测市场规模同比增长超30%，预测性维护正从高 端流程工业向离散制造全方面转入。行业数据显示，配备在线状态监控系统的设备，平均非计划停机时间可降低40%以上，维护成本减少25%。当前设备状态监控系统的落地难点，主要集中在多传感器兼容、数据上传卡顿、高温环境宕机与预警响应慢四大方面，而作为监测系统核心的嵌入式工控主板，其接口的丰富度、显示支持能力与环境耐受性，是解决这些问题的关键!

设备状态监控系统通常需要配套本地显示终端实现现场数据可视化，因此带LVDS显示接口的宽温专用工业主板，成为该场景的主流硬件方案，既可以满足多路传感器接入，又能直连工业平板电脑实现本地监控。这类集成显示与采集功能的工控一体机方案，也是设备生产商配套智能化功能的常用选型。

一、设备状态监控的核心技术痛点有哪些?

1.传感器接口碎片化

振动、温度、油液、电流等不同类型传感器接口协议差异大，传统监控主机的接口类型比较单一，需要额外加装转换模块，增加了系统复杂度与故障点。

2.数据上传不流畅

多路传感器高频采样产生海量数据，普通硬件带宽不足，易出现数据积压、上传卡顿，导致异常告警延迟。

3.高温环境可靠性差

冶金、注塑、锻造等车间环境温度常年比较高，使用普通商用主板长期高温运行容易出现死机、重启，监控中断等问题。

4.预警响应不及时

数据需上传云端再处理告警，链路延迟长，对于突发性设备故障无法实现毫秒级本地预警。

二、设备状态嵌入式监控系统方案架构

本方案以带显示接口的嵌入式工控主板为核心，构建“传感采集-本地分析-显示预警-云端同步”的一体式监控体系。我们提供硬件方案部分。

1.多传感接入

通过串口、CAN、模拟量接口接入各类状态传感器，实现振动、温度、压力、油液等多角度参数同步采集。

2.本地边缘处理

主板本地运行故障诊断算法，实时识别设备异常特征，触发本地声光报 警与停机联锁，无需等待云端指令。

3.本地可视化

通过LVDS/HDMI/DP等显示接口直连工业触摸屏，现场展示设备运行曲线、健康状态与告警信息，方便运维人员就地查看。

4.云端运维

数据同步至云端监控平台，支持多设备集中管理、历史数据分析与预测性维护决策。

三、设备状态监控系统的核心硬件配置

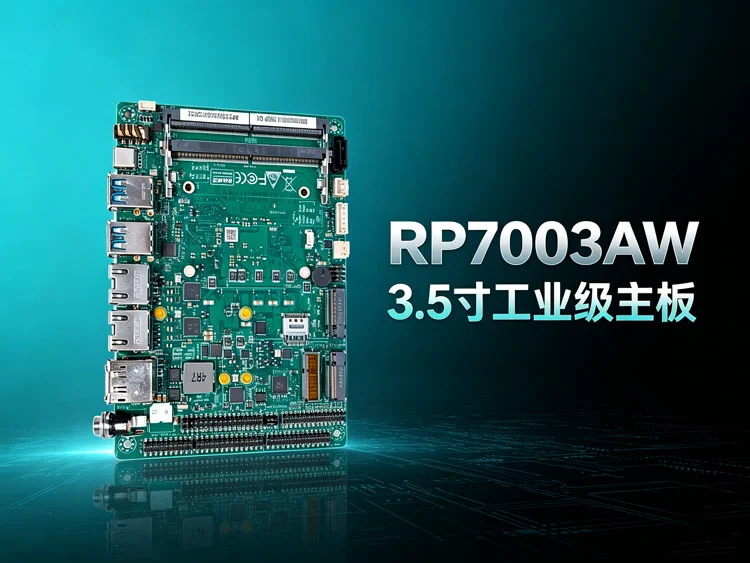

本方案适配RP7003AW 3.5寸嵌入式工控主板模块，侧重显示接口与多传感器适配，针对状态监控场景的核心硬件特性如下：

1.多显示接口支持

原生支持LVDS/eDP显示输出(可选配置)，同时配备HDMI2.0、DP1.4与Type-C显示接口，支持多屏异显;可直接驱动工业级液晶面板，无需额外转接板，降低系统复杂度。过往案例证明，原生LVDS接口相比转接方案，显示稳定性提升40%以上，更适合工业现场长期运行。

2.多传感器接口适配

6路串口与2路CAN总线可全方面覆盖各类工业传感器接入需求，支持RS485总线型传感器长距离布线;8位GPIO 可直接对接声光报 警器、继电器等执行器件，实现告警联动。

3.数据上传性能

双Intel千兆网卡设计，一路接入传感器专用内网，一路对接工厂管理网络，物理隔离保障数据安全，同时避免数据拥堵;支持PCIe5.0 高速存储，本地缓存高频采样数据，确保数据不丢失。

4.宽温环境适配

-20℃~60℃宽温工作范围，带风扇智能散热方案，在高温车间环境下仍能保持稳定运行，满足冶金、锻造等高温工况使用需求。

对于需要接入更多路模拟量传感器、或运行更复杂AI诊断算法的高 端监控场景，可定制扩展模拟量采集模块与更高算力处理器的嵌入式工控机方案。

四、设备状态监控系统工控主板落地案例

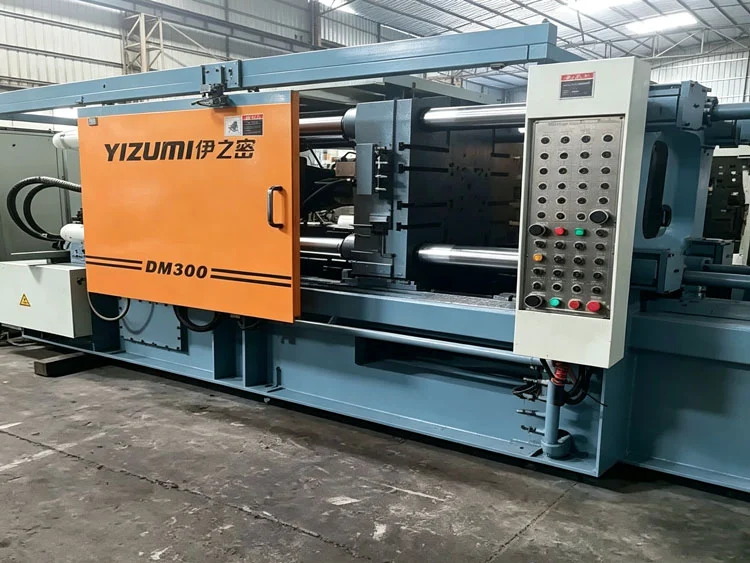

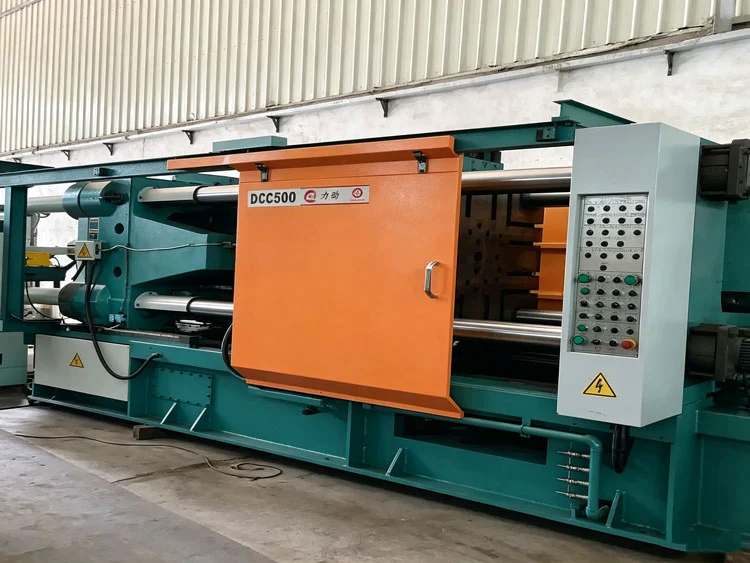

某华中地区冶金设备制造商为其压铸机产品配套在线状态监控系统，选用本方案的嵌入式主板作为控制核心，接入振动、温度、油液污染度等16路传感器，通过LVDS接口直连10.1寸工业触摸屏实现本地显示。

系统部署后，设备状态数据采样频率可达1kHz，本地异常预警响应时间小于10ms，数据上传至云端平台无卡顿;在车间环境温度高达52℃的夏季，设备连续运行3个月未出现宕机或重启现象;液压系统故障预警准确率达94%，客户设备维护成本降低30%，产品市场竞争力显著提升。
