N-BOX-S9

2026-05-28 来源:派勤电子 作者:piesia 浏览:83

N-BOX-S9是派勤(PIESIA)推出的嵌入式工控机,具备2.5G网口、宽温、2串口、最大96G内存,广泛应用于边缘 AI 计算、多路 AI 视觉检测网关,支持OEM/ODM定制,价格根据具体配置与数量报价。

产品特性

处理器:Intel Core Ultra5 125H/Ultra7 155H Meteor Lake 系列(集成 NPU)

内存:2×DDR5 SO-DIMM,5600MHz,最大支持 96GB;安全:板载 TPM2.0 可选

存储:1×M.2 2280(PCIe4.0 x4/SATA3.0)+1×SATA3.0+1×M.2 E-Key 2230

网络:2×Intel I226-V 2.5G LAN;显示:1×HDMI2.1+1×DP2.1,双屏 4K@60Hz 输出

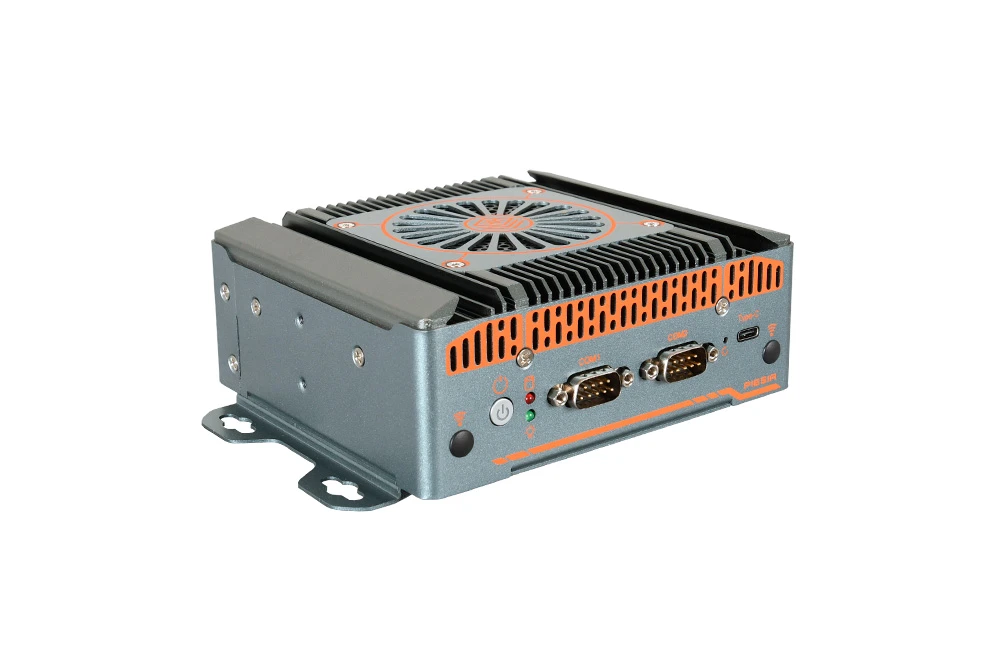

接口:4×USB3.0+Type-C+2× 外置 COM+8 路 GPIO+RST + 开关按键;电源:DC 12-19V,120W

内置扩展:4× 内置 COM 插针(COM3/4 可选 RS232/485,COM5/6 单 RS232)+4× 内置 USB2.0 插针

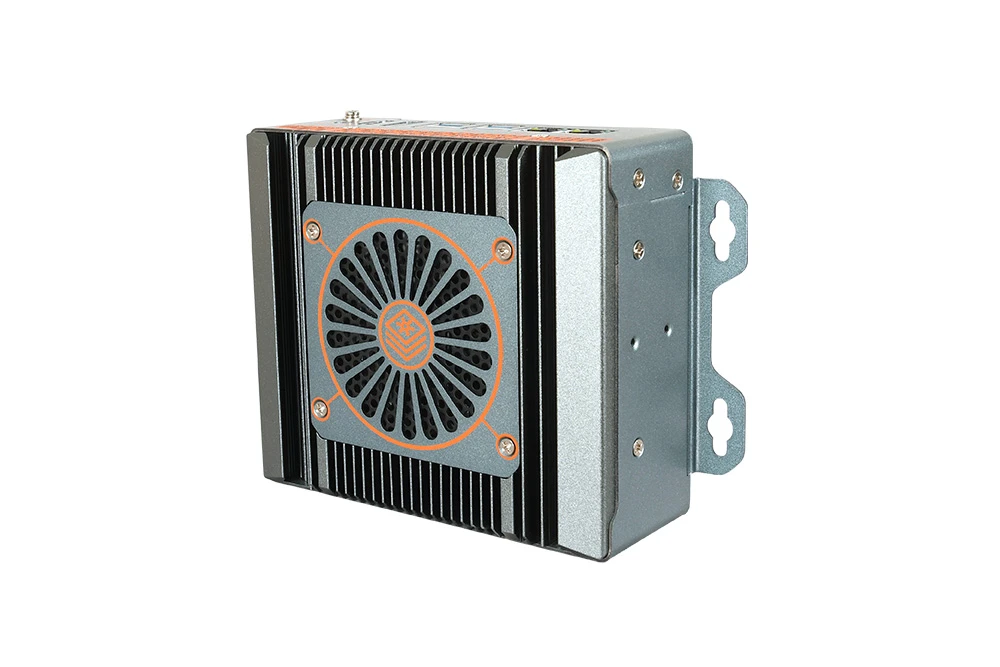

特性:7015 双滚珠 PWM 风扇,支持壁挂 / 导轨安装,来电自启 / 一键还原跳线可选

环境:工作温度 - 20℃~+60℃,无凝露;系统:支持 Windows10/11、Linux 主流操作系统

其他服务:定制开发、OEM\ODM

产品参数

处理器板载 Intel Core Ultra5 125H/ Ultra7 155H Meteor Lake 系列
UEFI BIOS
材质铝合金+镀锌板,铁灰色喷砂阳极氧化,铁灰色喷粉;含风扇设计

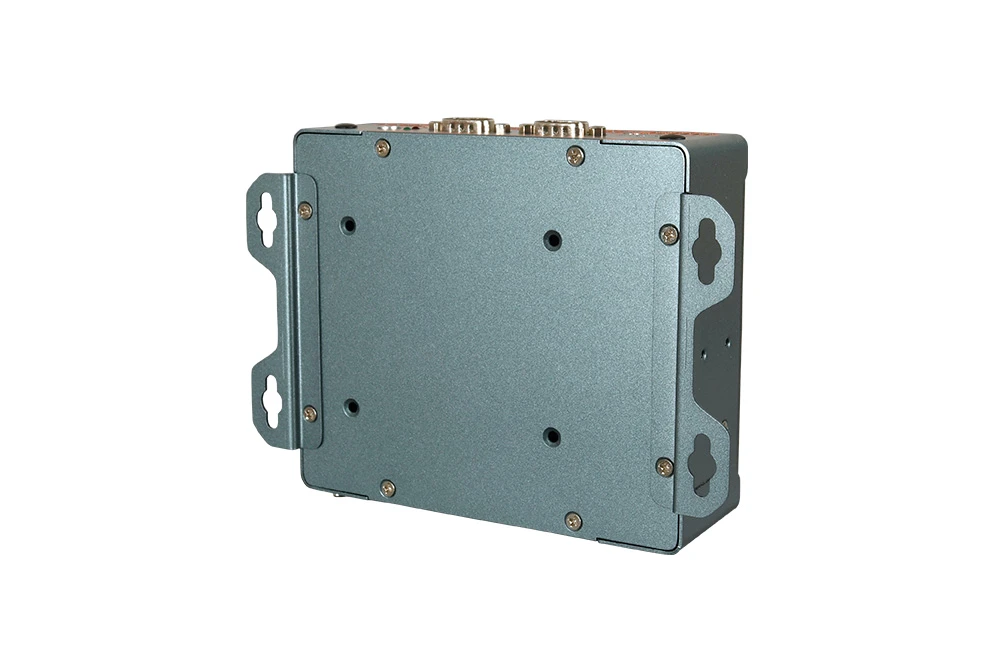

安装方式壁挂式、导轨式
无框风扇7015 支架双滚珠风扇,阻燃材质,DC5V,转速 RPM4500~5000,4PIN(PWM 功能)
内存2*DDR5 SO-DIMM,频率 5600MHz,最大支持 96GB
显示1*HDMI 2.1,支持 4096*2160@60Hz(竖插)
1*DP2.1,支持 4096*2160@60Hz(竖插)
存储1*M.2 M-Key 2280(PCIe4.0_4X & SATA3.0) ;1*SATA3.0
1*M.2 E-Key 2230(PCIe3.0+USB2.0+CNVI 协议,支持 WIFI/BT)

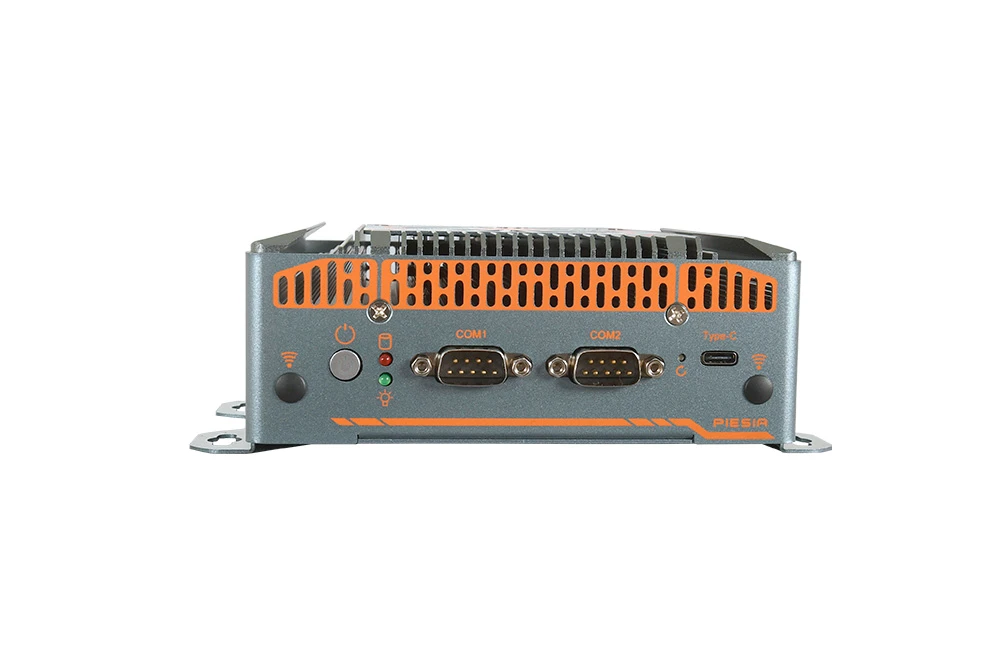

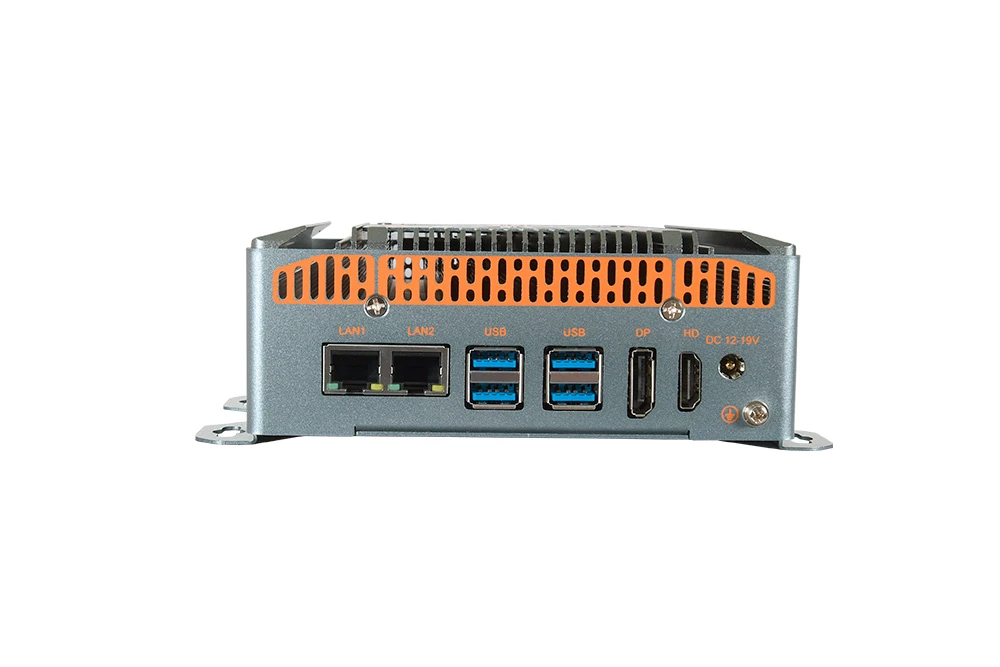

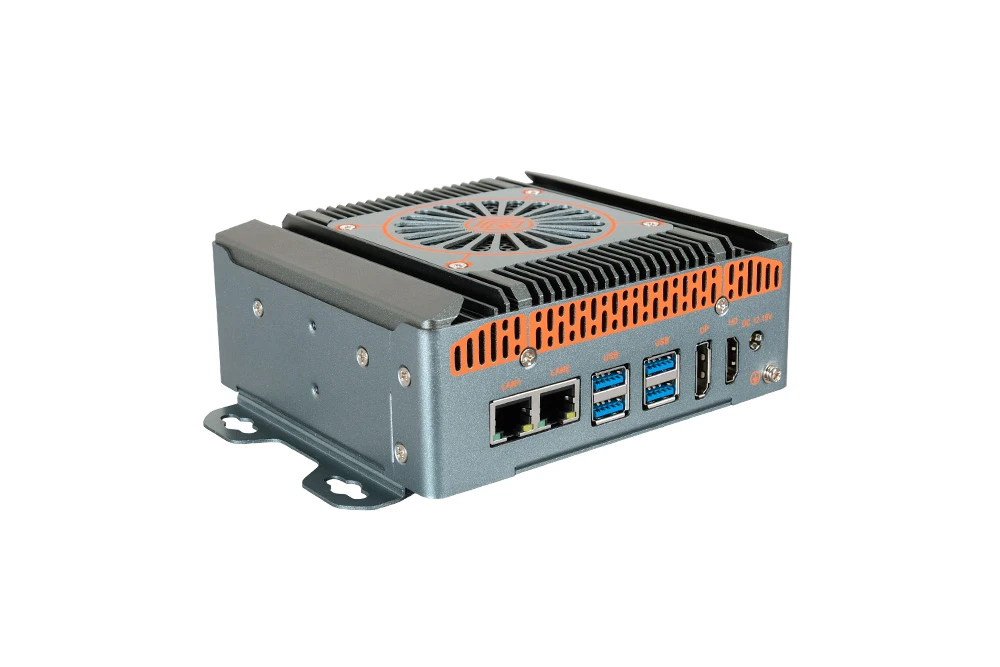

I/O接口1*DC JACK(12~19V);4*USB3.0;1*Type-C(USB3.2)
1*HDMI;1*DP;2*ANT
2*IntelI226-V(2.5G);2*COM(可选 RS232/485)
1*开关按键;1*RST(一键还原+重启)
扩展接口功能板载 TPM2.0(可选);1*3Pin 间距 2.0mm 插针 电源烧录插针
4* 2*5Pin 间距 2.0mm 插针 COM(COM3/4,可选 RS232/RS485,COM5/6 支持单 RS232)
2* 2*5Pin 间距 2.0mm 插针 USB2.0,4 个 USB2.0,(支持防呆)
2*5Pin 间距 2.0mm 插针 GPIO,支持 8 路输入输出;1*BATTERY (带线电池)
1*4Pin 间距 1.25mm 插针 PWM CPU_FAN ;1*4Pin 间距 2.54mm 插针 PWM SYS_FAN
1*2Pin 间距 2.0mm 插针 CL_CMOS 恢复出厂设置;1*蜂鸣器
1*3Pin 间距 2.0mm 插针 REST_SEL(跳帽选择 1.2Pin 一键还原 2.3Pin 重启)
1*3Pin 间距 2.0mm 插针 AT_ATX(跳帽选择 1.2Pin 触发上电,2.3Pin 来电自启)
2*5Pin 间距 2.0mm 插针 FP1(PWR_BTN,RESET,PWR_LED,HDD_LED,RESET 需要搭配 REST_SEL 插针使用)
电源DC 12-19V,120W
工作环境工作温度:-20℃ ~ +60℃;工作湿度:0% ~ 90%相对湿度,无凝露
存储温度:-40℃ ~ +85℃;存储湿度:0% ~ 90%相对湿度,无凝露
操作系统支持Windows10,Windows11,Linux
尺寸176*128*55mm
重量约 1079g

订购信息:

型号

可选项目

可选项描述

N-BOX-S9

CPU

Intel core Ultra 系列,Ultra5 125H/ Ultra7 155H

TPM2.0

板载 TPM2.0 (预留),可选

COM口

2*COM(可选 RS232/485)

4* 2*5pin 间距 2.0mm 插针(COM3/4,可选 RS232/RS485,COM5/6 支持单 RS232)


https://www.szpaiqin.com/uploads/202606/03/018d8afea48077b5.pdf
