Q-BOX-S5

2026-06-03 来源:派勤电子 作者:piesia 浏览:43

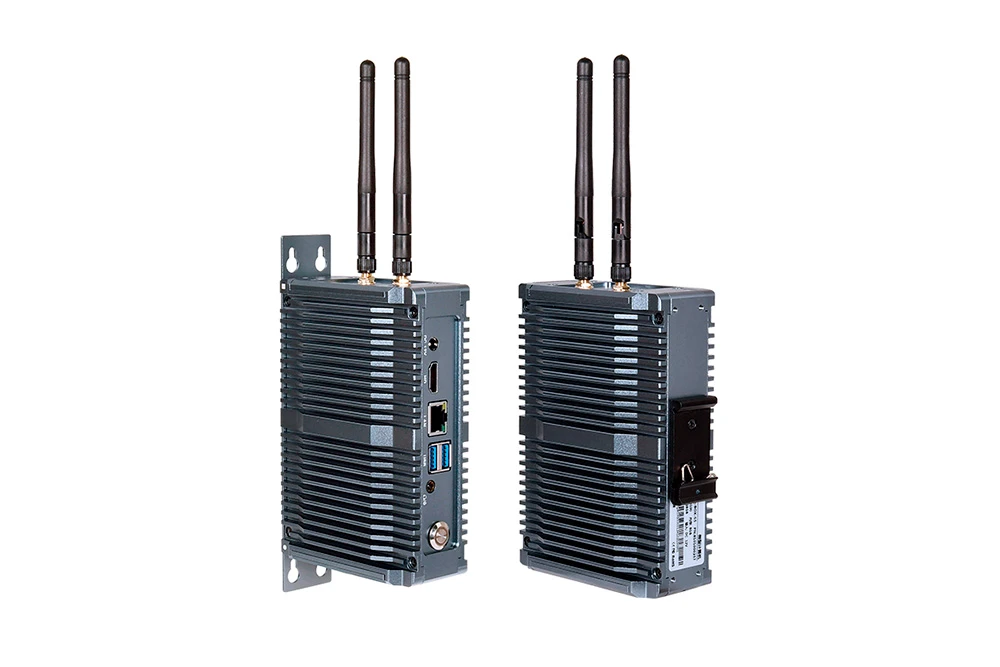

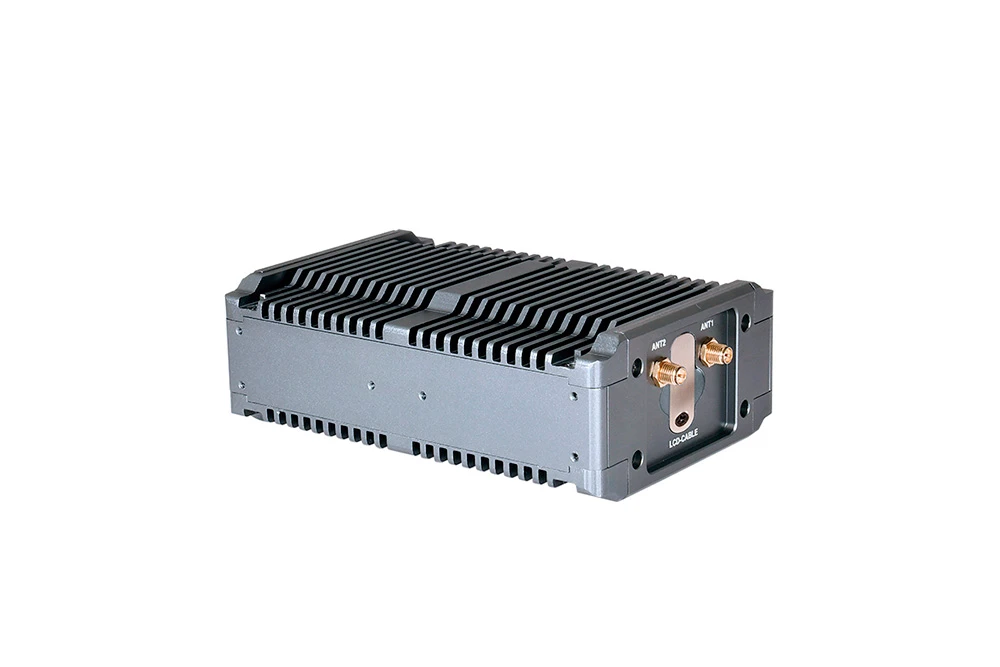

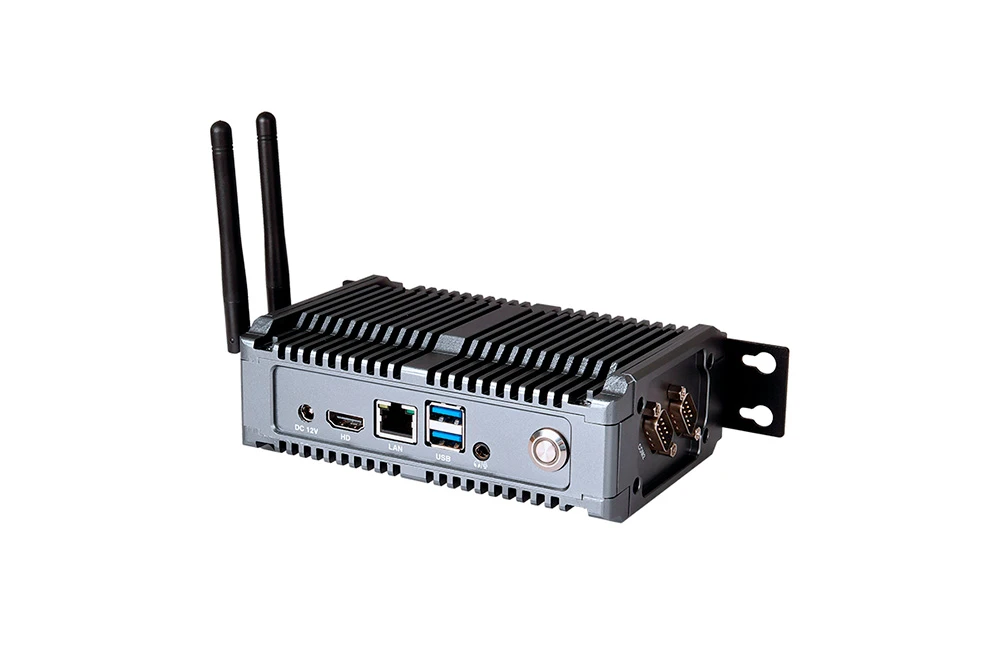

Q-BOX-S5是派勤(PIESIA)推出的工控一体机,具备2.5G网口、无风扇、PoE、2串口,广泛应用于边缘计算、分布式传感器节点,支持OEM/ODM定制,价格根据具体配置与数量报价。

产品特性

处理器:Intel Alder Lake-N N100/N305;内存:板贴 LPDDR5 4800MHz,最大支持 16GB

存储:1*M.2 2242(PCIe3.0 x2 协议);显示:1*HDMI2.0,支持 4K@60Hz

网口:1*Intel i226-V 2.5G 工业级网口,可选 POE 供电;供电:DC 12V,60W

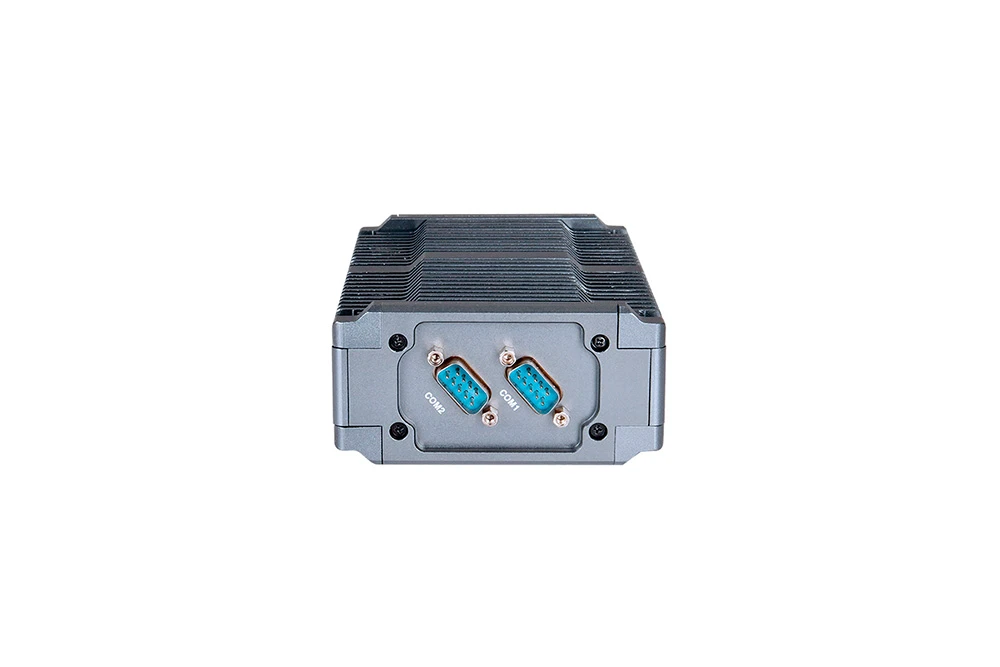

接口:2USB3.2、2COM(RS232/422/485 BIOS 可选)、音频

扩展:支持 WIFI/BT、4G/5G 模块、外置 TPM2.0;功能:支持上电自动开机、AT/ATX 模式切换

环境:工作温度 - 20℃~+60℃,5%-90% 无凝露;尺寸:146×100×50mm(不含支架),毛重约 1kg

品牌:派勤电子

价格:根据具体配置与数量报价

主要应用领域:工业自动化、机器视觉、安防监控、智能交通、能源电力、医疗设备、边缘计算、数字标牌

生产厂家:深圳市派勤电子技术有限公司

其他服务:定制开发、OEM/ODM

是否带风扇:不带风扇

产品参数

处理器系统板载 Intel Alder Lake-N 系列处理器
EFI BIOS
内存板贴LPDDR44G/8G国产颗粒
存储M.2M-KeyPCIE协议2242NVME
显示1*HDMI2.04K@60Hz,双通道24bit
LVDS支持分辨率最高为1920x1080@60Hz

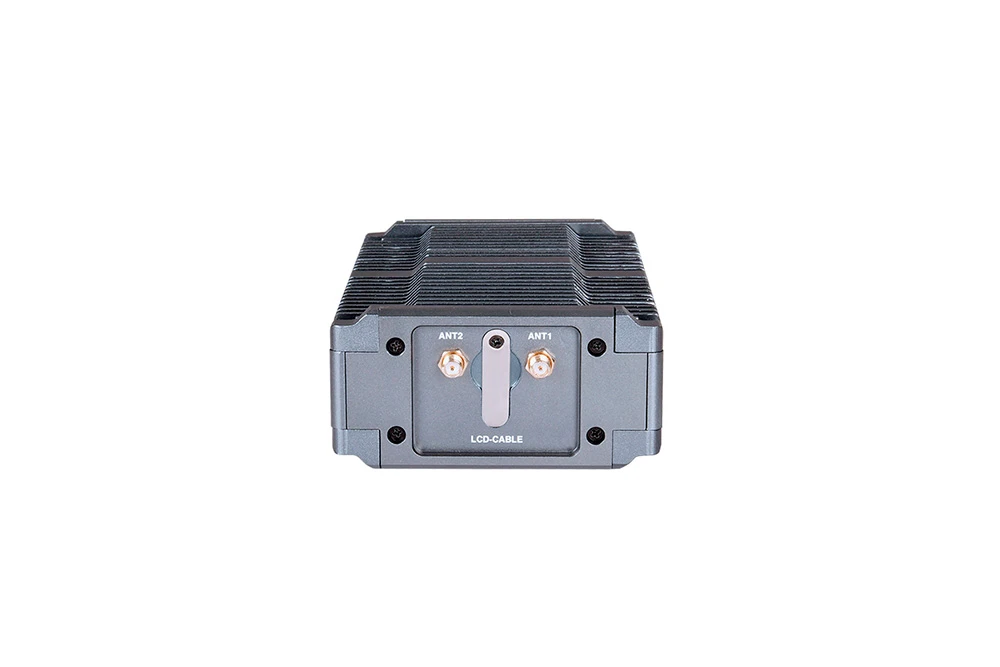

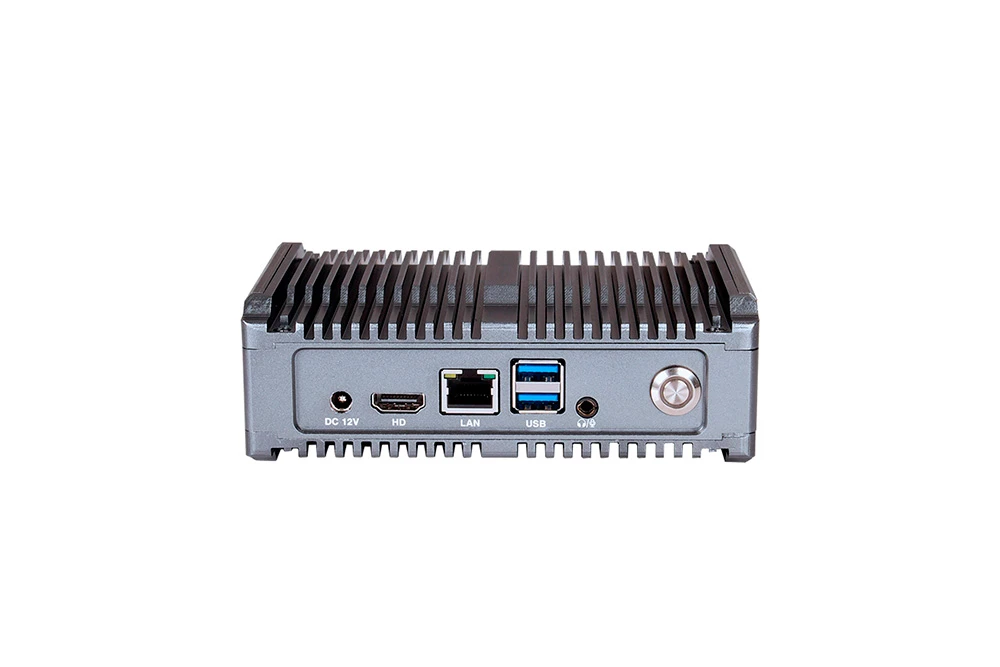

I/O 接口HDMI2.0、2*USB3.0、Audio(深蕾SN6140),LAN,2*COM,2*ANT
扩展接口/功能外置 TPM2.0 可选,默认没有
1*E-Key(PCIe+USB2.0 协议,WIFI/BT 模块)
1*B-Key(USB2.0+USB3.0 协议,4G/5G 模块)
电源DC12V
工作环境工作温度:-20°C~+60°C;工作湿度:5%~90%
存储温度:-40°C~+85°C;存储湿度:5%~90%
操作系统支持Windows10,Windows11,Linux
尺寸146x100x50mm
毛重约 1000g
处理器飞腾腾珑E2000Q4核2*FTC664,2*FTC310,飞腾UEFIBIOS
扩展接口功能SATA3.0,2pinSATAPower,2*COM(支持RS232/422/485),默认RS232
LVDS_PWR1Invertor2x3pin间距2.0mm(12V/5V/3.3V屏电压可选),LVDS_P1
8路GPIO带输出输出3.3V/5V可通过电阻选择
E-Key(PCIe+USB2.0协议,WIFI/BT模块)
CPUSmartFan,DC_IN24PIN/ATX电源供电接口
2xJUSB2.0排针,2x5Pin,间距2.0mm,4*USB2.0
J_I2C2*3pin间距2.0mm,1*I2C设备,AT_ATX1插针2*3pin间距2.0mm,选择上电模式
JDEBUG1插针2*3pin间距2.0mm,获取debug打印日志
JBLK_CTL1插针2*3pin间距2.0mm,硬件背光调节
2*JCAN1插针2*3pin间距2.0mm,2路CAN设备
JHDMI_PRO插针1*3pin间距2.0mm烧录HDMI固件
JLVDS_PRO插针1*3pin间距2.0mm烧录LVDS固件
F_panel2x5Pin间距2.0mm排针,BAT1带线电池CR20323V
操作系统统信、麒麟、Ubuntu

订购信息:

型号

可选项目

可选项描述

Q-BOX-S5

板载 Intel Alder Lake-N 系列处理器

N100/N305

TPM2.0

外置 TPM2.0 可选

POE 可选

POE 可选

https://www.szpaiqin.com/uploads/202606/05/4cda6ea4dd1a71b9.pdf
