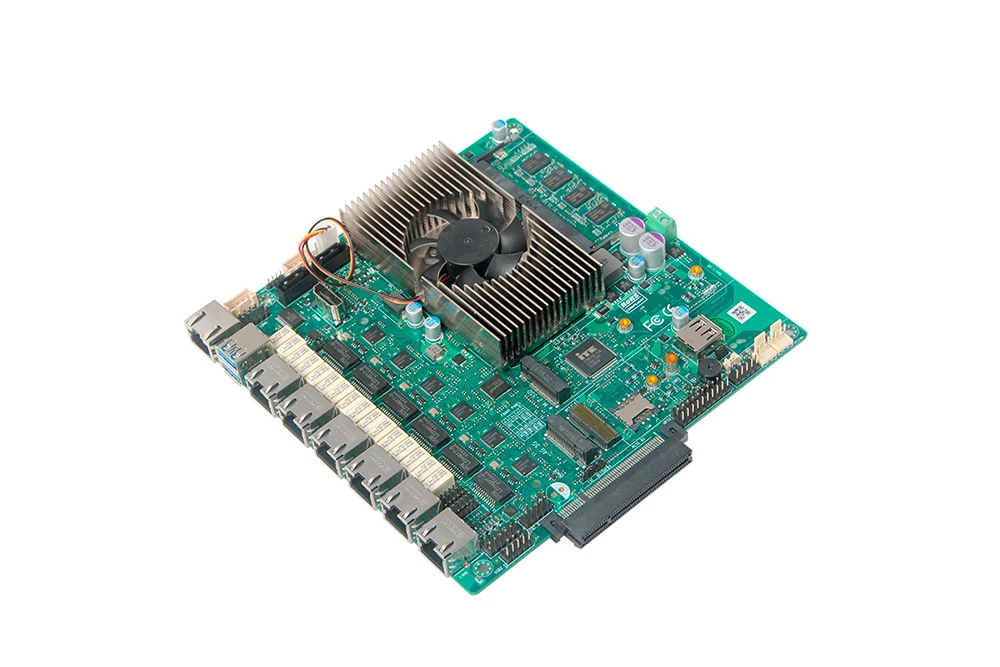

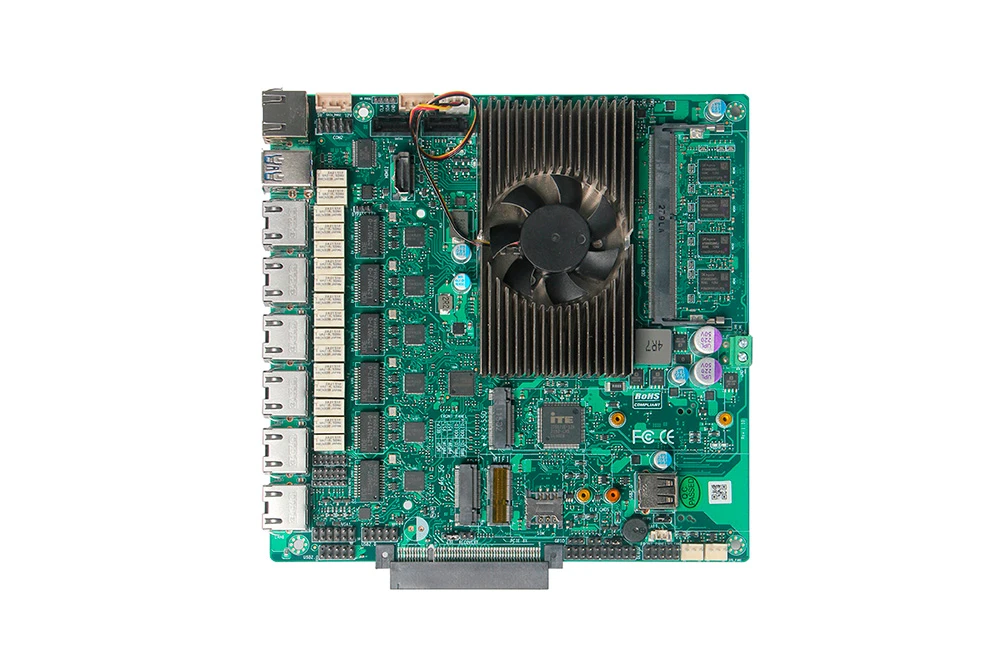

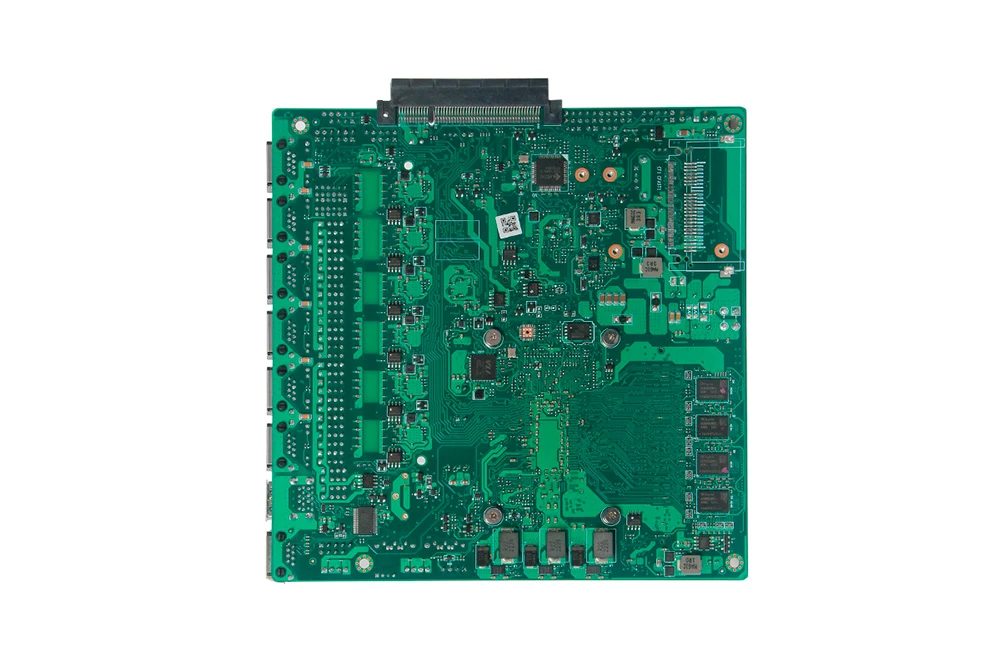

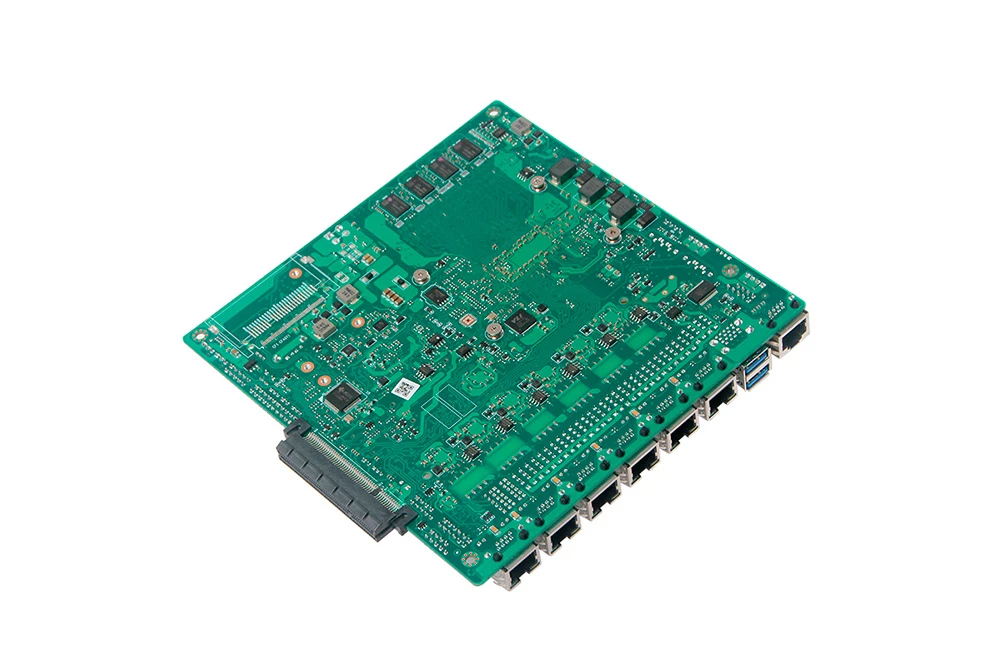

TOP50B6L是派勤(PIESIA)推出的工控主板,具备2.5G网口、宽温、最大16G内存,支持OEM/ODM定制,价格根据具体配置与数量报价。
板载 Intel 11 代 Tiger Lake-U 系列处理器;6×Intel i225V 2.5G 网口(2 组 ByPASS)
板载内存 + 1×DDR4 SO-DIMM,最大 48GB;M.2 Key-M/B/E 扩展(SSD/4G/5G/WiFi)
PCIe_8X 扩展,支持 TPM2.0;DC 9-36V 宽压供电
工业级宽温:-20℃~+60℃;尺寸:170×170mm
支持 Windows10/11、Linux 系统
品牌:派勤电子
价格:根据具体配置与数量报价
主要应用领域:防火墙、VPN网关、上网行为管理、入侵检测、网络隔离网闸、边缘网关、机器视觉、工业自动化
生产厂家:深圳市派勤电子技术有限公司
其他服务:定制开发、OEM/ODM
是否带风扇:带风扇
产品参数
| CPU | 板载Intel 11代 Tiger Lake-U系列处理器 |
| 内存 | 1 x DDR4 SO-DIMM内存槽; 板载内存, 最大16GB, 共最大48GB |
| 显示 | 1组HDMI2.0排针 1 x VGA排针 |
| 存储 | 1*M.2 Key-M 2280,NVMe(PCIe4.0_4X)协议 1*CF卡,3.3V/5V供电跳冒选择。与SATA1二选一 2*SATA3.0, SATA1与CF卡二选一.默认2个SATA3.0 |

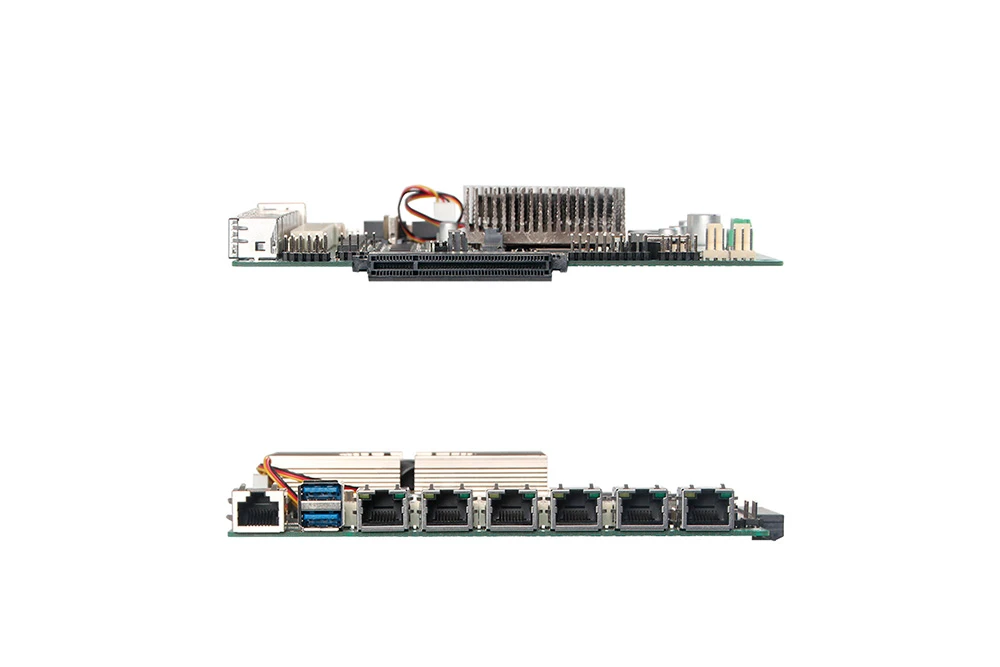

| 板边I/O接口 | 6*RJ45(Intel i225-V), LAN1/2/3/4带ByPASS 2*USB3.0 1*CONSOLE(RJ45接口) |
| 板内扩展功能 | 1*PCIe_X8(PCIe3.0_4x) 1*M.2 Key-E插槽,支持PCIe_X1和USB2.0协议, 2230尺寸的WIFI/BT设备 1*M.2 Key-B插槽,支持USB2.0和USB3.0协议, 3G/4G/5G设备 TPM2.0,可选 F_Panel, 2x5Pin,间距2.54mm 2组(4个)USB2.0排针, 2x5Pin,间距2.54mm 1*RS232排针, 2x5Pin,间距2.54mm 8位GPIO排针, 2x5Pin,间距2.54mm AT/ATX上电选择 1*4Pin CPU智能风扇, 2*3Pin系统风扇 |
| 电源 | DC 9-36V, 90W, 铜制有风扇散热器 |
| 工作环境 | 工作温度:-20℃ ~ +60℃;工作湿度:0% ~ 90%相对湿度,无凝露 存储温度:-40℃ ~ +85℃;存储湿度:0% ~ 90%相对湿度,无凝露 |
| 系统支持 | Windows10, Windows11, Linux |
| 尺寸 | 170x170 mm |
| 重量 | 不含散热器260g; 含散热器350g |
订购信息
型号 | 可选项 | 可选项描述 |
TOP50B6L | 板载Intel Tiger Lake-U系列处理器 | Celeron 6305/i3-1115G4/i5-1135G7/i7-1165G7 |
板载内存 | 4GB/8GB/16GB | |
TPM2.0 | 可选 | |
Key-M M.2 2280 | M.2 NVMe/SATA3.0协议二选一, 默认NVMe | |
板载存储 | SATA1与CF卡二选一, 默认CF卡 |
