3.5寸工控板和Mini-ITX主板的安装方式有什么区别?

在工控设备结构设计、硬件组装集成、整机调试落地的工作流程中，主板的安装固定方式是非常容易被忽略却至关重要的细节。很多项目后期出现的主板松动、线束干涉、机箱适配失败、设备抗震性不足等问题，根源都是前期选型阶段，没有理清3.5寸工控板与Mini-ITX主板的安装逻辑差异。

3.5寸工控主板与Mini-ITX主板的孔位标准、固定逻辑、适配场景有着本质区别，对应的整机结构设计方案也需要针对性调整。今天派勤从一线实操落地角度，全方面拆解两款主板的安装差异，为工控结构设计与硬件集成工作提供可落地的技术参考。

一、两者主要安装标准与孔位差异

Mini-ITX主板

Mini-ITX主板采用国际通用的标准化安装规范，板体为规整正方形结构，四个角落设置标准化固定孔位，孔位间距、孔径大小均为行业统一标准，通用性很强。市面所有的正规Mini-ITX标准机箱都可以适配，孔位对齐没有偏差，不用额外改装。

3.5寸工控板

3.5寸工控主板采用工业专用的非标定制孔位，整体为长方形的紧凑结构，孔位布局围绕嵌入式狭小空间的场景设计，不遵循通用ITX标准化规范。孔位间距为工控行业定型非标尺寸，仅适配专用微型工控外壳、嵌入式固定支架，无法兼容标准ITX机箱的孔位布局。

二、两者主流安装方式的区别

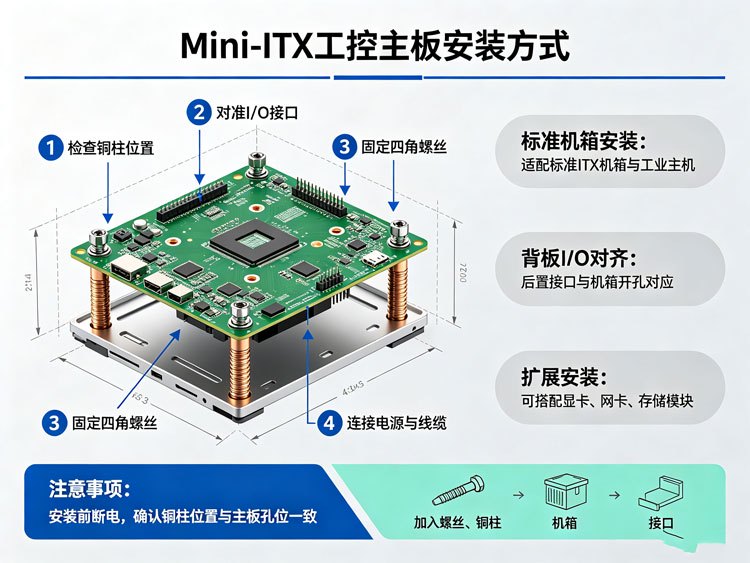

Mini-ITX主板：四角平铺固定为主，方式单一规整

Mini-ITX主板的常规安装形式为卧式平铺固定，通过四颗螺丝锁定四角固定孔位，平整贴合机箱底板完成安装。这种固定方式受力均匀、结构稳定性强，组装流程简单，适配标准机箱的规整内部空间，适合结构规整、内部安装空间充足的固定式工控设备。核心短板是安装方式过于单一，无法适配狭小异形、非标壳体的安装场景。

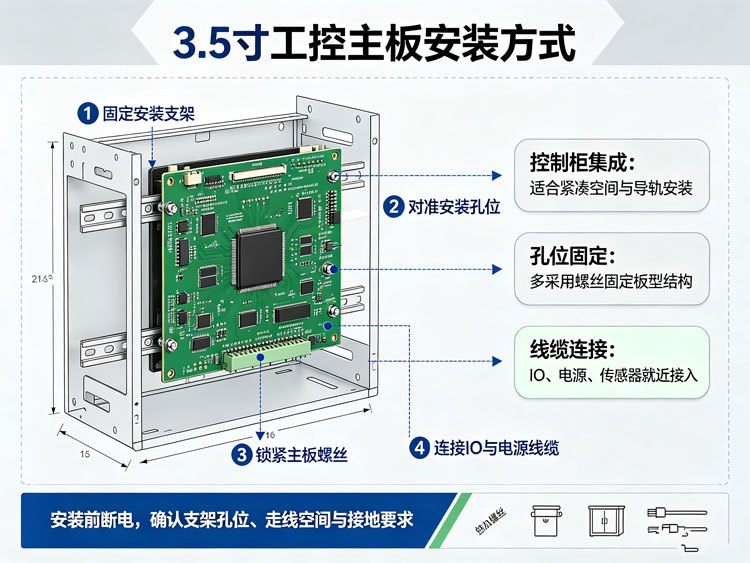

3.5寸工控板：多形态灵活安装，适配性更广

3.5寸工控板的安装灵活度具备明显优势，同时支持卧式平铺、立式悬挂、侧边锁固、支架垫高固定等多种安装形态。得益于板体小巧、孔位分布密集的特性，能够轻松适配异形壳体、狭长腔体、壁挂式设备等各类非标结构，技术人员可以根据整机布线需求、内部空间布局自行调整主板安装角度与固定位置。

三、两者抗震与结构稳定性的不同

工业现场的流水线、车载设备、移动监测终端普遍存在持续性的轻微震动，对主板固定的稳定性有着较高的要求。Mini-ITX主板采用四角对称固定，受力均衡，在静止放置、低震动的室内工况中稳定性表现优异，但是不支持立式、异形安装，场景适配的局限性较大。

3.5寸工控板可实现多点位垫高固定、专用支架整体锁固，能够很好适配车载、流水线等持续震动的复杂工况。搭配工业防震垫片使用时，整体抗震动、抗移位效果优于常规的Mini-ITX主板，所以更贴合工业现场的复杂结构使用需求。

四、两者实操安装案例

某智能流水线壁挂式控制终端改造项目，设备外壳为长条异形定制结构，内部安装空间狭长且不规则，无法满足Mini-ITX主板四角平铺的安装条件，强行安装会出现线束挤压、结构干涉问题。技术团队更换3.5寸工控板后，采用立式侧边锁固的安装方案，完 美适配异形壳体狭小空间，同时规避了电源线、信号线的干涉问题，设备长期在震动工况下运行，无松动、无故障、无信号异常情况。

五、安装方式选型总结

采用标准机箱、规整内部结构、室内固定安装的工控设备，优先选用Mini-ITX主板，标准化安装流程简单、结构稳定、组装效率高;涉及非标异形壳体、狭小安装空间、壁挂式终端、车载震动工况的设备，优先选用3.5寸工控板，依靠多形态安装方式适配各类复杂结构场景。

安装方式FAQ问答

Q1：Mini-ITX机箱可以固定3.5寸工控板吗?

A：无法直接固定，两者孔位标准完全不兼容，螺丝孔无法精 准对齐。强行打孔改装会造成主板悬空、受力不均，设备震动时很容易松动移位，工业设备场景不建议混用安装结构。

Q2：3.5寸工控板支持立式安装吗?

A：支持立式安装，这是3.5寸嵌入式工控板的核心优势之一，可通过专用固定支架实现立式悬挂、侧边锁固，适配各类狭小异形的非标设备结构。

Q3：两种主板哪种抗震安装效果更好?

A：在车载、流水线等工业震动工况下，3.5寸工控板的多点位灵活安装方案抗震效果更佳;在平稳无尘的室内固定工况中，Mini-ITX四角对称固定的结构稳定性更具优势。
