带LVDS接口的工控主板怎么选?工业触控显示专用硬件解决方案

一、工业触控显示设备主板的三大选型痛点

工业触控一体机、工业显示屏、人机界面设备的研发中，显示接口的适配一直是核心难题。一是消费级主板大多没有原生 LVDS 接口，靠转接板连接液晶屏，容易出现兼容性问题，闪屏、花屏、触控延迟频发;二是不同厂家的液晶屏参数不同，转接板调试工作量大，批量生产一致性差;三是工业现场环境恶劣，转接板长期运行容易松动、氧化，导致显示故障。

很多人做工业显示设备，都踩过LVDS转接的坑。在派勤看来，要从根源上解决显示稳定性问题，最直接的办法就是选原生带LVDS接口的工控主板，省去转接环节，故障点自然就少了。

二、原生LVDS工业触控显示专用主板方案介绍

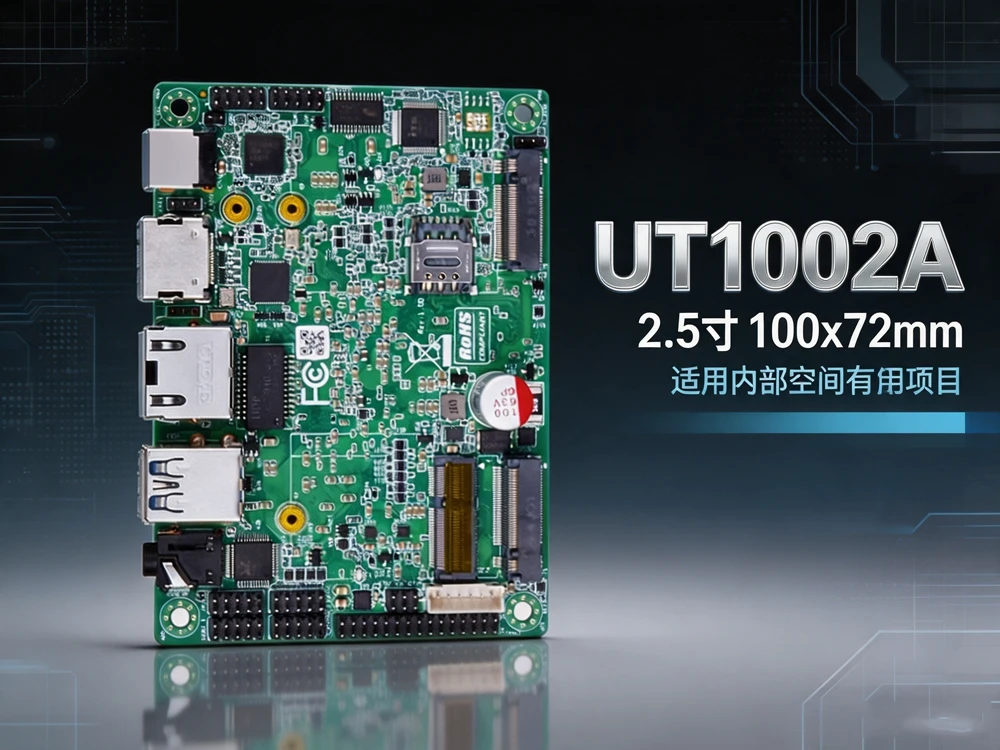

本方案采用原生带LVDS接口的工业级嵌入式工控主板UT1002A，作为工业触控显示设备的专用主控硬件。主板原生LVDS通道可直接驱动各类工业液晶屏，无需转接，显示稳定可靠;同时支持HDMI输出，实现双屏异显;工业级宽温设计适应各类现场环境，丰富接口对接外设，是工业触控一体机、人机界面、工业显示屏的理想主控方案。

三、带LVDS接口工控主板方案硬件配置选型指南

针对不同定位、不同尺寸的工业显示设备，提供三个配置档位，均原生支持 LVDS 显示输出：

1.基础显示款(普通工业显示屏 / 简易HMI)

处理器：Intel N100 / N305 低功耗处理器，TDP 6-15W

内存：8GB 板载 LPDDR5，运行组态软件与基础显示交互

显示：原生 LVDS(1080P@60Hz)直驱液晶屏，HDMI2.1 外接显示，支持双屏同显 / 异显

触控：支持多点触控信号接入，响应流畅无延迟

接口：双路 RS232/RS485、千兆网卡、多路 USB，对接工业外设

供电：DC 12V，适配显示设备通用供电

工作温度：-20℃~+60℃，工业环境稳定运行

2.主流交互款(高端触控一体机 / 人机界面)

处理器：Intel Core Ultra 5 125U / 12 代酷睿 i3-1215U

内存：16GB 板载 LPDDR5，流畅运行复杂组态画面、数据可视化界面

支持高清多分区显示、动态数据展示、多任务交互，适配高端工业触控一体机、智能操作终端

3.高端智能款(AI交互显示终端 / 智能工作站)

处理器：Intel Core Ultra 7 155H / 14 代酷睿 i5-1435U，集成 NPU AI 加速

内存：16GB 以上 LPDDR5，可搭载人脸识别、手势交互、智能辅助操作等 AI 功能

适配智能工业工作站、AI 交互终端、高端数字操作台等场景

可同步适配最新代际处理器，持续提升显示与交互性能

四、带LVDS接口工控主板方案核心优势与落地价值有哪些？

1. 原生LVDS接口，显示稳定兼容性强

主板原生LVDS显示通道，支持多种分辨率的工业液晶屏，无需额外转接板，从根源上避免了转接带来的闪屏、花屏、接触不良等问题;显示信号损耗小、画质清晰、触控响应快，显示效果与稳定性远超转接方案;批量生产一致性好，大幅降低调试工作量与售后故障率。

小编认为，显示是人机交互的核心窗口，显示不稳定，设备的功能再强也白搭。原生LVDS虽然只是一个接口细节，但对显示设备的体验和可靠性提升是非常显著的。

2. 双显示输出，多场景灵活适配

除了LVDS内置屏驱动，还带HDMI2.1高清输出接口，可实现双屏同显或双屏异显;比如内置屏做操作界面，外接大屏做数据展示，非常适合工业操作台、智能工作站等场景;HDMI 支持 4K@144Hz 高清输出，外接大屏显示效果出色。

3. 工业级宽温设计，适应复杂现场环境

工业级元器件与宽温设计，-20℃到 60℃稳定工作，应对车间高温、户外低温、昼夜温差等场景都游刃有余;抗电磁干扰设计，在工业强电磁环境下显示画面也不会出现水波纹、干扰纹，保障显示清晰稳定。

4. 丰富接口与扩展，外设对接便捷

双路串口可直接对接PLC、传感器等工业设备;多路USB接口可连接键鼠、扫码枪、U盘等外设;支持扩展WiFi/4G模块，实现无线联网与远程运维;8路 GPIO可对接指示灯、按键、蜂鸣器等，满足各类定制化交互需求。

工业触控显示设备，本质是人和机器交互的窗口，显示的稳定性和流畅度直接决定了用户体验。很多厂商前期为了省成本用转接方案，后期售后问题层出不穷，反而得不偿失。一款原生带LVDS的工业级工控主板，看似只是一个小小的接口差异，实则能帮你避开大量显示相关的坑，提升产品的稳定性和口碑。如果你的产品是工业触控显示类设备，一定要把原生LVDS作为主板选型的核心指标之一。
