工业质检设备升级 | 产品外观检测+AI视觉分析专用嵌入式工控硬件方案

随着精 密制造产业的持续升级和产线自动化程度的不断提升，产品外观检测作为质量管控体系的核心环节，正加速从人工眼睛检测向机器视觉自动化检测迭代。在这一进程中，嵌入式工控硬件作为外观检测设备的运算载体与控制核心，主板的算力水平、图像接入能力、长期运行的稳定性直接决定了设备的检测效率与可靠性。目前X86架构的工业控制主板凭借灵活的扩展能力与工业级可靠特性，已经成为产品外观检测设备研发与升级的主流硬件，配套上成熟的外观检测专用工控方案可大大缩短设备研发周期。

一、工业质检行业的背景与应用痛点

传统人工外观检测的缺点主要有：存在效率低、漏检率高、判定标准不统一、人力成本逐年上升等问题，已经没办法适配现代工业高速量产产线的质检需求了。当前工业外观检测设备通常需要覆盖3C电子、汽车零部件、五金冲压、食品包装等多行业场景，不同场景对检测工位的数量、相机的分辨率、算法的复杂度差异比较大，所以对工业计算机主板的算力弹性、接口扩展性、环境适应性均提出了差异化要求。

根据2025年中国机器视觉产业联盟发布的设备运维调研数据，在外观检测类的视觉设备硬件故障中，因环境适配性不足而引发的故障占比约四成，算力瓶颈导致的检测卡顿、漏检问题占比约三成五。而选择适配性更强的嵌入式工业主板，可有 效优化设备综合运行表现。

二、产品外观检测系统对工控硬件的需求

1.算力与实时性

主板需承载高清图像特征提取、缺 陷识别算法运行，支持轻量化AI推理，保障检测节拍与产线完全同步，避免造成产线拥堵。

2.多视觉接入的能力

需要支持多路工业相机、光源控 制器稳定接入，满足产品多角度、多工位外观检测的部署需求。

3.外设联动能力

需对接PLC、声光报 警器、剔除机构等产线设备，实现检测-判定-执行的闭环控制。

4.环境适应性

因为产线现场多粉尘、温差大、电磁干扰强的工况，要求主板需工业级硬件保障7×24小时连续稳定运行。

5.扩展与定制能力

不同行业检测方案差异大，硬件需具备灵活的接口扩展与功能定制能力，适配多元化项目需求。

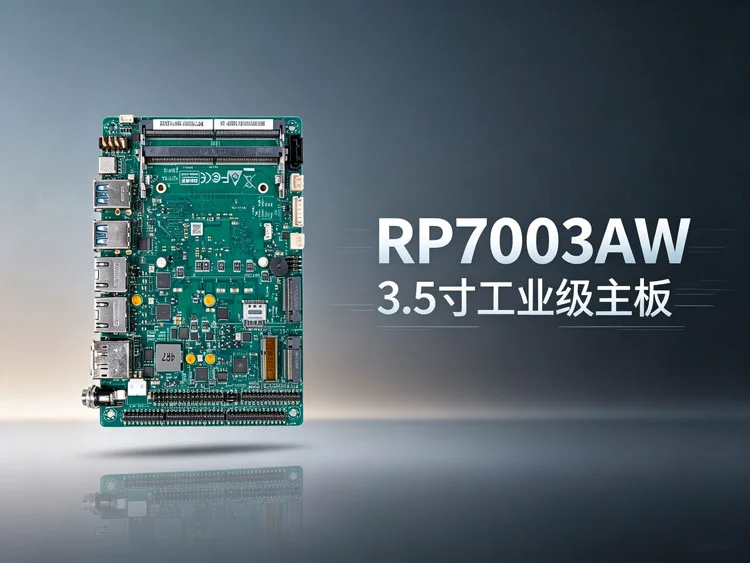

三、工控硬件选型|3.5寸嵌入式工业控制主板RP7003AW

派勤X86架构的RP7003AW是一款嵌入式工控主板，专为工业视觉类设备而设计，在算力、接口、可靠性方面可全方面适配产品外观检测场景需求，核心参数与适配价值如下：

1.处理器平台

支持Intel 12代/13代 Core i3/i5/i7/i9处理器，低功耗场景可选Intel赛扬N系列平台;针对国产化需求可适配飞腾、海光处理器。多核多线程架构可同时承载图像采集、算法推理、逻辑控制多任务并行，作为外观检测设备的核心工控主板，其算力可支撑2D视觉算法与轻量化AI缺 陷模型的实时运行。

2.内存与存储

配备1×DDR4 SODIMM插槽，最大支持32GB内存，可扩展ECC内存;存储支持1×SATA 3.0、1×M.2 M Key 2280 PCIe 3.0 x4 NVMe SSD，可选128GB eMMC。大内存保障大尺寸图像缓存与算法模型加载效率，高速存储避免高速产线下的图像丢帧与检测延迟。

3.视觉与显示接口

支持最多4路MIPI-CSI相机接入，可通过USB3.0、千兆网口扩展多台工业相机，满足产品多面外观检测的图像采集需求;集成核芯显卡，支持1×HDMI 2.0、1×LVDS/eDP、1×VGA三屏异显，最高支持4K@60Hz分辨率，可分别呈现检测画面、缺 陷统计、参数配置界面。

4.工业级IO配置

配备4×USB3.0、4×USB2.0，6路可配置COM串口(支持 RS-232/485/422)，8×GPIO，2×CAN总线接口，可直接对接产线PLC、光源控 制器、剔除执行机构;双千兆 Intel i210/i211网口，可选POE供电，保障相机数据高速传输与产线MES系统对接。

5.可靠性设计

支持看门狗功能，程序异常可自动复位;支持 - 20℃~70℃宽温工作，9~36V宽压DC供电，具备抗振动、抗电磁干扰的工业级特性，平均无故障运行时间显著优于商用级硬件。作为一款成熟的嵌入式工控板，可大幅降低外观检测设备的现场运维成本。

6.系统适配

支持Windows 10/11、Linux Ubuntu/CentOS，以及中标麒麟、统信UOS等国产化操作系统，兼容主流视觉算法框架。

四、高阶段工业视觉检测场景的定制化方案

我们针对大尺寸产品多相机同步检测、高精度AI外观检测等高算力需求的场景，提供按项目的定制化工业控制计算机方案。

1.处理器升级

支持Intel 14代酷睿、AMD Ryzen嵌入式高性能处理器，提升AI推理算力与多任务处理能力。

2.扩展能力升级

增加PCIe x16扩展槽，可接入独 立显卡或AI加速卡，支撑大参数量的缺 陷检测模型实时运行。

3.接口定制

可根据检测工位的多种需求增加更多网口、串口、光源控制接口，适配多相机、多工位级联部署。

4.国产化定制

全栈适配飞腾、海光处理器与国产操作系统，满足特定行业的信创合规要求。

5.整机定制

可提供不同尺寸规格的嵌入式工控机整机，适配不同设备的安装空间与防护等级要求。

四、工业质检设备工控主板案例

01 项目背景

华东某3C电子设备制造商：(国内规模较大的消费电子外观检测设备供应商，年设备出货量 200+台)，2025年升级了该手机中框外观检测设备。把原有工控机主板更换了性能更强的嵌入式工控硬件。原来的主板存在多相机接入卡顿、AI检测帧率不足的问题，无法适配客户120 件/分钟的高速产线需求。

02 产品型号

RP7003AW型号的3.5寸工业级主板，搭配Intel Core i5-1235U处理器，16GB DDR4内存，512GB NVMe SSD。

03 解决的痛点

支持6路工业相机同时采集，图像传输无丢帧，满足手机中框四边+正反面的全外观检测需求。

处理器算力支撑轻量化YOLO缺 陷检测模型实时运行，检测节拍达130件/分钟，满足客户产线的节拍冗余要求。

丰富的串口与GPIO接口直接对接产线剔除机构与MES系统，不用再额外扩展模块，简化了设备布线。

工业级宽温宽压的设计，适配代工厂车间的高温、多粉尘环境，设备连续运行6个月无硬件故障。

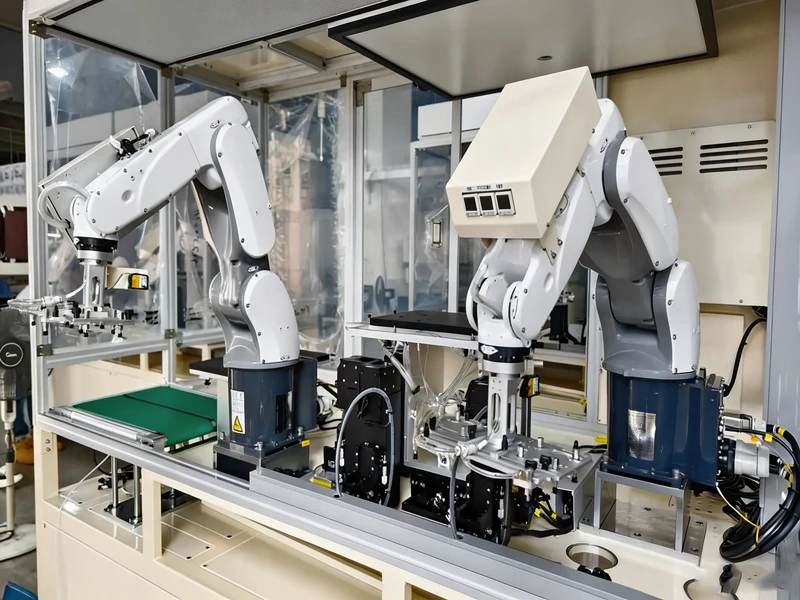

现场情况：设备部署于SMT产线后端检测工位，主板内置于检测设备控制仓，对接6台面阵工业相机与环形光源控 制器，检测数据实时上传至产线管理系统。

以上就是产品外观检测设备专用嵌入式工控方案的全部内容了，希望整理的文章能够对大家有所帮助。如果你对机器视觉检测方案感兴趣，欢迎联系派勤。
