工业现场控制嵌入式工控主板方案，适配自动化产线 保障持续稳定运行

在智能制造加速落地的当下，自动化产线作为工厂的核心生产载体，对控制硬件的可靠性、实时性、扩展性都提出了严苛要求。传统消费级主板在工业现场的粉尘、温差、长时间运行环境下故障率居高不下，而开发一款适配工业现场控制的嵌入式主板，成为产线稳定运行的关键保障。很多设备厂商与终端用户经常问：工业现场控制主板怎么选?适配自动化产线的工控主板要关注哪些核心指标?今天小编就结合多年工业硬件方案经验，以AD742A嵌入式工业主板为核心，给大家详解一套成熟的工业现场控制嵌入式主板方案。

一、自动化产线对控制主板的四个核心需求

1.主板有长时间不间断运行能力

自动化产线通常采用两班倒甚至24小时连续生产模式，控制主板要具备高可靠性，能够长时间稳定运行，平均无故障时间越长越好，避免因硬件故障导致产线停摆。

2.主板有丰富的外设对接能力

产线上需要对接PLC、传感器、伺服驱动器、扫码枪、触摸屏、视觉检测设备等多种外设，主板需要配备充足的串口、网口、GPIO、USB 等接口，减少额外转接成本。

3.主板有工业级环境适应性

生产车间往往存在温差、粉尘、电磁干扰、震动等问题，主板需要具备宽温、抗干扰、抗震的工业级特性，才能适应复杂的现场环境。

4.主板有可灵活配置的性能档位

不同产线的控制复杂度差异很大，从简单的逻辑控制到复杂的视觉检测、数据处理，需要有不同档位的处理器可选，适配差异化的性能需求。

很多用户选型时只盯着处理器性能，却忽略了工业级可靠性和接口适配性，最后出现接口不够用、车间环境下频繁宕机的问题，反而影响产线效率，这是需要着重避开的选型误区。

二、工业现场控制嵌入式主板方案配置介绍

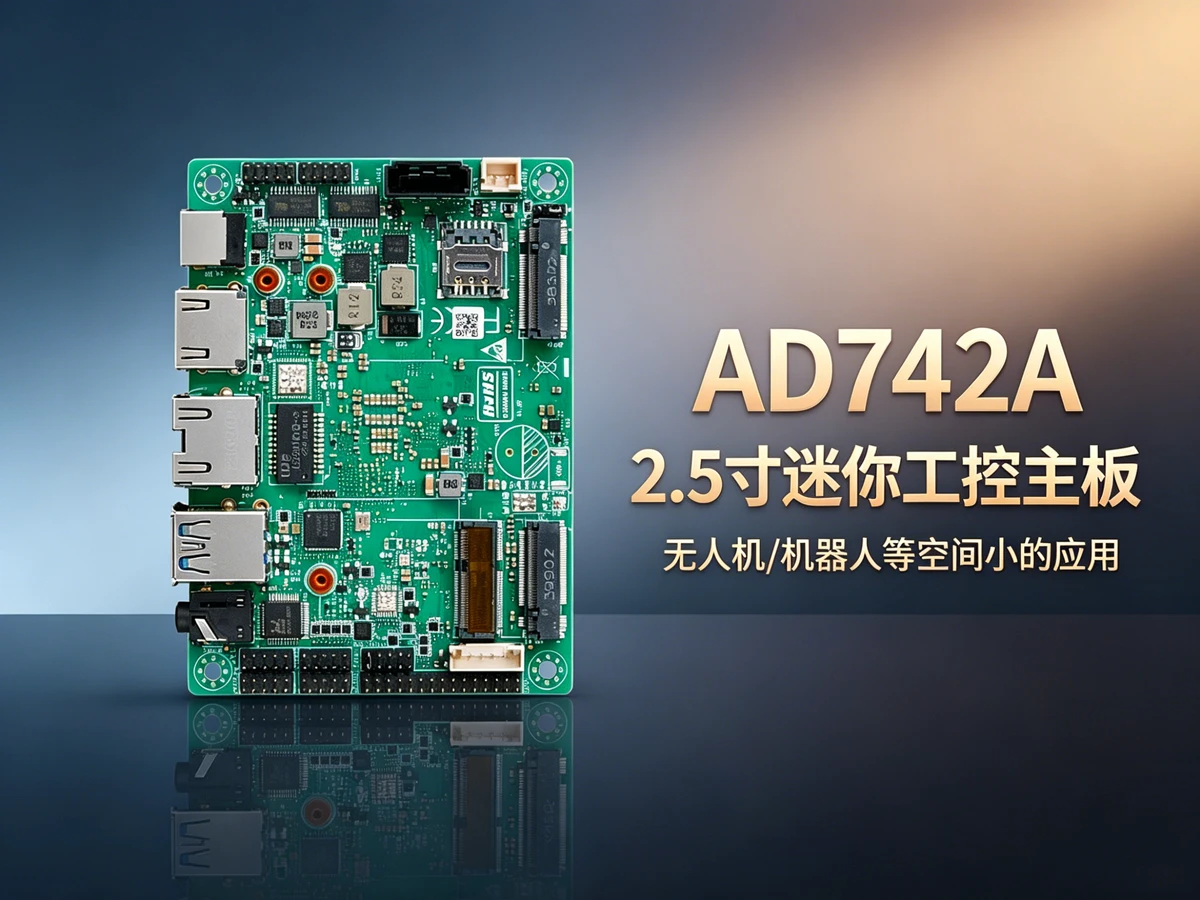

本方案以AD742A嵌入式工业主板为核心，针对自动化产线场景做了接口与稳定性优化，同时提供多档位处理器选型，可灵活适配不同复杂度的产线控制需求。

1.处理器配置

板载 Intel Alder Lake-N 系列处理器，标配 N100、N305 两款主流型号，同时支持定制适配 12 代、13 代、14 代酷睿 U 系列低功耗处理器，可根据产线控制复杂度灵活选型，全系列均为 10 代以上新款平台，制程工艺先进，能效比与稳定性表现优异。

其中 N100 四核处理器适合基础逻辑控制、数据采集类产线;N305 八核处理器可承载轻量级机器视觉、多设备联动控制;12 代及以上酷睿处理器则可满足高性能运动控制、AI 质检等复杂场景需求。支持 EFI BIOS，可根据现场负载调整功耗策略，兼顾性能与运行稳定性。

2.内存与存储配置

采用板贴 LPDDR5 内存设计，可支持16GB，主频高达4800MHz，板贴内存相比插槽式抗震性更强，接触更稳定，可大大避免产线震动导致的内存接触不通畅的问题。

存储方面配备M.2 M-Key 2242 接口(PCIe3.0 x2 协议)与1路SATA3.0接口(带 2Pin 供电)，可同时接入高速固态硬盘与大容量机械硬盘，兼顾系统运行速度与产线数据存储需求。

3.产线适配的接口配置

网络方面配备 1 路 Intel i226-V 千兆网口，可选 POE 供电，可稳定对接产线工业相机、PLC、上位机等网络设备，数据传输低延迟、不丢包。

串口方面配备 2 路 COM 口，支持 RS232/422/485 三种模式通过 BIOS 切换，可直接对接各类串口传感器、PLC、伺服驱动器、扫码枪等产线外设，无需额外转接模块。

配备 8Bit GPIO 接口，可对接产线指示灯、报 警装置、继电器、电磁阀等控制设备，实现现场逻辑联动控制。

显示方面配备 1 路 HDMI2.0(4K@60Hz)与 1 路 LVDS/EDP 可选接口，支持双显输出，可同时对接操作触摸屏与状态监控大屏，实现操作与监控分离。

另外配备 2 路 USB3.2、2 路 USB2.0 排针，可外接 U 盘、键鼠、调试设备等，满足产线日常运维需求。

4.扩展能力与可靠性设计

配备 M.2 E-Key 与 B-Key 双扩展槽，分别支持 WiFi/BT 模块与 4G/5G 模块，可实现产线设备的无线联网、远程监控与运维，适配智慧工厂的数字化需求。

工作温度范围覆盖 - 20℃~+60℃，全板采用工业级元器件，支持看门狗功能，系统宕机可自动重启，保障产线连续运行;支持有风扇、无风扇两种散热方案，无风扇方案可减少粉尘进入，降低运维频率。

采用 DC 12V 供电，额定功率 60W，具备过流、过压保护机制，适配工厂波动的供电环境。

三、工业现场自动化产线控制应用案例介绍

这套工业现场控制工控主板方案凭借稳定的表现与丰富的接口，已经在多类自动化产线中落地应用，典型场景包括但不限于：

1.电子组装产线控制终端

在 SMT 贴片、PCB 组装等电子产线中，这款主板可作为工位控制终端的核心硬件，通过串口对接 PLC 与扫码枪，通过网口对接工业相机与上位机系统，通过 GPIO 对接工位指示灯与报 警装置，实现上料扫码、工序控制、质检数据上传的全流程管控。板贴内存与宽温设计可适应车间的震动与温差环境，保障产线长时间稳定运行。

方案大致成本(仅供批量采购参考，价格以实际市场价为准)

核心主板成本：大批量的AD742A(N100标配版)约500-650元 / 片起，采购量越大单价下浮空间越高，升级 N305、酷睿处理器等需求价格另计。

配套设备成本：包含触控屏、工业电源、设备壳体、扫码枪等外设，单套约 800-1500 元，具体随屏幕尺寸、外设品牌规格差异浮动。

2.包装生产线控制单元

在食品、医药、日化等行业的枕式包装生产线中，这款主板可对接包装机的伺服系统、传感器、喷码设备，实现包装参数设置、运行状态监控、生产数据统计等功能;双显接口可分别对接操作屏与生产数据公示屏，方便操作人员设置参数与管理人员查看产能。

方案成本参考(售价仅供参考)

核心主板成本：批量采购AD742A(N305 高性能版)约 650-900 元 / 片起，定制扩展接口、宽温加固等需求价格另计。

配套设备成本：包含伺服转接模块、传感器组、显示终端、控制柜体等，单套约 1200-2000 元，具体随产线工位数量、外设配置浮动。

3.智能仓储分拣控制节点

在自动化仓储的分拣线、输送线中，这款主板可作为分拣节点的控制核心，通过网口对接扫码设备与WMS系统，通过GPIO对接分拣执行机构，通过串口对接各类传感器，实现包裹识别、路径规划、分拣执行的全流程控制，低功耗与高可靠性特性可适配仓储场景的长时间运行需求。

方案成本参考(售价仅供参考)

核心主板成本：批量买入AD742A(N100 基础版)约450-650元/片起，批量部署可享阶梯优惠。

配套设备成本：包含扫码模组、继电器模组、导轨电源、设备壳体等，单节点约600-1200 元，具体随分拣精度、执行机构规格浮动。

小编总结

在我看来，工业现场控制主板的核心不是性能有多强，而是“稳”。在复杂的车间环境下，能够持续稳定运行、接口够用、扩展性强，才是适配自动化产线的关键。很多方案追求高性能却忽略了工业级设计，实际现场故障率很高，反而得不偿失。

今天介绍的这套基于AD742A的工业现场控制嵌入式主板方案，接口覆盖产线主流外设需求，多档位CPU适配不同复杂度场景，工业级设计保障长时间稳定运行，是自动化产线控制硬件的高性价比选型。

常见问题FAQ

Q1：这款工业主板支持对接三菱、西门子等主流 PLC 吗?

A1：支持的。AD742A 配备的 2 路 COM 口支持 RS232/422/485 多种协议，同时配备千兆网口，可通过串口或以太网方式对接市面上主流品牌的 PLC 设备，适配性广泛。

Q2：自动化产线 24 小时运行，这款主板能承受吗?

A2：可以的。这款主板采用工业级元器件，支持看门狗功能，工作温度覆盖 - 20℃~+60℃，经过长时间老化测试验证，可适配 7×24 小时连续运行的工业场景;选择无风扇散热方案还可进一步降低运维频率。

Q3：产线有视觉检测需求，这款主板性能够吗?

A3：基础的视觉检测可选择 N305 八核处理器版本;如果是高精度、高帧率的 AI 视觉检测，还可定制升级 12 代、13 代酷睿处理器版本，性能可满足多数工业视觉场景需求。
