机器视觉主板应用案例 | 轻量检测算力X86架构工业级图像检测主板方案

引言

随着工业质检智能化升级，轻量级机器视觉检测在外观缺 陷、尺寸测量、字符识别、有无检测等场景快速普及。数据显示，2025年国内工业机器视觉市场规模突破290亿元，其中轻量级检测需求占比提升至61%，年增速超42%;2026年上半年产线工位级轻量视觉项目落地量同比增长36%，下沉应用趋势明显。

但轻量级视觉检测项目普遍面临选型难题：ARM方案算力有限、算法适配成本高;大体积工控机成本高、部署不灵活。行业调研数据显示，轻量级视觉项目中，硬件算力与场景不匹配导致的成本浪费占比达39%，算法适配周期长会使项目交付延期20%以上。针对轻量检测的需求特点，基于AD742A的X86架构嵌入式主板的图像检测方案，凭借均衡的算力、完善的生 态、紧凑的体积，成为轻量级机器视觉的高性价比选型。

一、轻量级机器视觉痛点剖析 | 硬件选型的四大常见困扰

轻量级视觉检测多部署在产线工位、小型设备内部，场景分散、需求多样，硬件选型常遇到四类问题：

痛点一：算力适配难，成本浪费明显

简单的有无检测、字符识别不需要高 端GPU，但低性能处理器又会出现检测帧率低、响应慢的问题;很多项目被 迫选用高性能工控机，算力过剩严重，硬件成本居高不下。数据显示，超6成轻量视觉项目的硬件算力利用率不足40%。

痛点二：算法适配难，开发周期长

ARM平台视觉算法生 态不完善，很多成熟的工业视觉算法、SDK需要额外移植适配，开发周期长、调试成本高;X86生 态虽然完善，但传统工控机体积大，难以嵌入小型设备内部。

痛点三：接口不匹配，外设对接繁

视觉检测需要同时对接工业相机、光源、剔除机构、传感器等设备，对网口、GPIO、串口的数量与稳定性要求高;很多小型主板接口不足，需要额外加装转接设备，增加系统复杂度与故障点。

痛点四：工业环境差，运行不稳定

视觉检测多部署在生产车间，温差、粉尘、电磁干扰都会影响设备稳定运行，消费级主板长期运行易出现丢帧、卡顿、死机等问题，导致漏检、误检，影响产品良率。

过往案例说明，轻量级机器视觉的硬件选型，核心是够用且好用，算力刚好匹配场景需求，接口刚好覆盖外设，体积刚好适配部署空间，盲目追求高性能或者一味压低成本，都不是最优解。

二、X86架构工业级图像检测主板方案 | 轻量检测的均衡配置

针对轻量级视觉检测的场景痛点，基于AD742A的X86嵌入式主板硬件方案，从算力选型、生 态适配、接口配置、工业可靠性四个维度做了均衡优化：

1.多档位算力，精 准匹配轻量检测需求

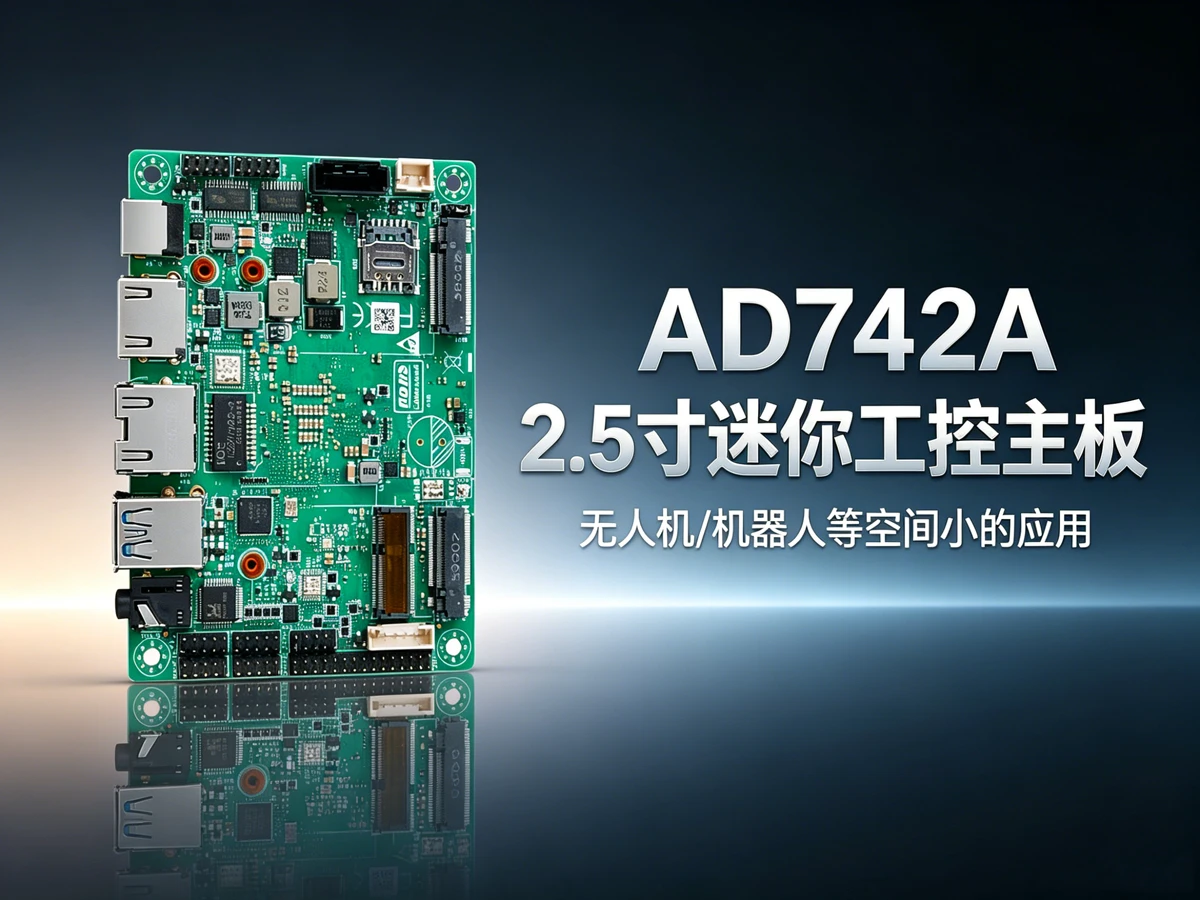

板载 Intel Alder Lake-N 系列处理器，提供 N100、N200、N305 等多个型号可选，同时支持定制适配 12 代、13 代酷睿U系列低功耗处理器，全系列均为10代以上新款X86平台，从四核到八核，覆盖从简单字符识别到轻量 AI缺 陷检测的不同算力需求。

集成核显支持硬件解 码，可流畅处理多路高清视 频流，满足工业相机图像采集与处理需求;其中N305八核处理器可承载单路轻量AI缺 陷检测、多工位普通视觉检测等任务，算力与需求高度匹配，减少算力浪费。

X86架构原生支持 Windows、Linux 系统，可直接运行主流的工业视觉软件、算法 SDK 与 Halcon、OpenCV 等视觉库，无需额外移植适配，大幅缩短项目开发与调试周期。

2.完整视觉接口，外设直接对接

配备 1 路 Intel i226-V 千兆网口，可选 POE 供电，可直接对接网口工业相机，数据传输稳定低延迟，POE 供电可简化相机布线;8Bit GPIO 接口可直接对接视觉光源、剔除执行机构、光电传感器等设备，实现检测触发、结果联动控制。

2 路 COM 串口可对接 PLC、编码器等设备，实现与产线的联动控制;2 路 USB3.2 接口可外接 USB 相机、调试设备等;显示方面配备 HDMI+LVDS/EDP 双接口，可同时对接操作屏与检测结果显示屏。

3.工业级设计，保障长时间稳定运行

采用板贴LPDDR5内存设计，最大支持 16GB、4800MHz，抗震性强、接触稳定，适应车间震动环境;工作温度覆盖 - 20℃~+60℃，全板工业级元器件，可适应车间温差环境。

支持有风扇、无风扇两种散热方案，无风扇方案防尘防潮，适合高粉尘车间，降低运维频次;支持看门狗功能，系统异常自动重启，避免长时间运行死机导致的漏检;存储配备 M.2+SATA 双接口，可存储大量检测图片与数据，满足溯源需求。

主板尺寸仅100x72mm，属于2.5寸微型规格，体积小巧可直接嵌入检测设备、工位终端内部，无需额外工控机箱，部署灵活不占车间空间，较好适配产线工位的视觉检测改造。

三、落地实践 | 电子元器件外观检测项目

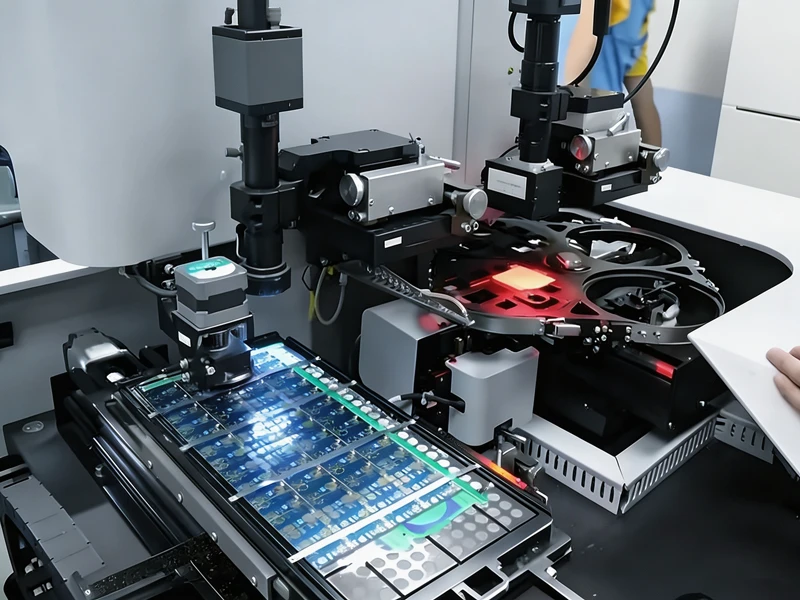

在某电子厂的元器件外观缺 陷检测项目中，原有方案采用 ARM 开发板搭建，存在算法适配周期长、检测帧率低、车间环境下运行不稳定的问题。项目采用基于AD742A-N305的X86视觉方案，对检测单元进行升级：

X86架构直接运行原有视觉算法，无需移植适配，项目调试周期缩短 62%;

八核处理器承载单路外观缺 陷检测，检测速度达 30 件 / 分钟，满足产线节拍要求;

原生网口对接工业相机，GPIO 直连剔除机构，减少转接环节，系统误触发率下降 54%;

工业级宽温设计适配车间环境，无风扇方案抵御车间粉尘，设备运行稳定性大幅提升。

项目落地后，检测准确率与效率均达标，硬件成本相比传统工控机方案降低 40% 以上，部署更灵活，较好适配产线工位的轻量级视觉检测升级。

方案总结

轻量级机器视觉并不等同于简化版的高 端视觉，而是有自身的需求特点：算力够用、部署灵活、稳定可靠、开发便捷。X86架构的小型工业主板，刚好兼顾了生 态、性能、体积与可靠性，是轻量检测场景的高性价比之选。

今天介绍的这套基于AD742A的X86架构工业级图像检测主板方案，多档位算力适配不同检测需求，完善的软件生 态缩短开发周期，丰富接口直接对接视觉外设，小体积适配灵活部署，是各类轻量级机器视觉项目的均衡选型方案。
