在工业控制应用中，串行接口(COM口)是设备间数据交互的核心基础接口之一。从现场的PLC通信、传感器数据采集到设备本地调试，串口凭借协议成熟、部署成本低、环境适应性强等特性，始终是工控主板的标配外设。不少从业者在选型与运维过程中，常会遇到RS232、RS485、RS422三种标准如何区分、原生串口与扩展串口性能差异、主板串口数量为何存在上限、SuperIO芯片串口扩展能力等核心问题。本文从电气原理、性能参数、硬件架构等维度，系统梳理工控主板串口的技术要点，为工业场景的接口选型与故障排查提供技术参考。

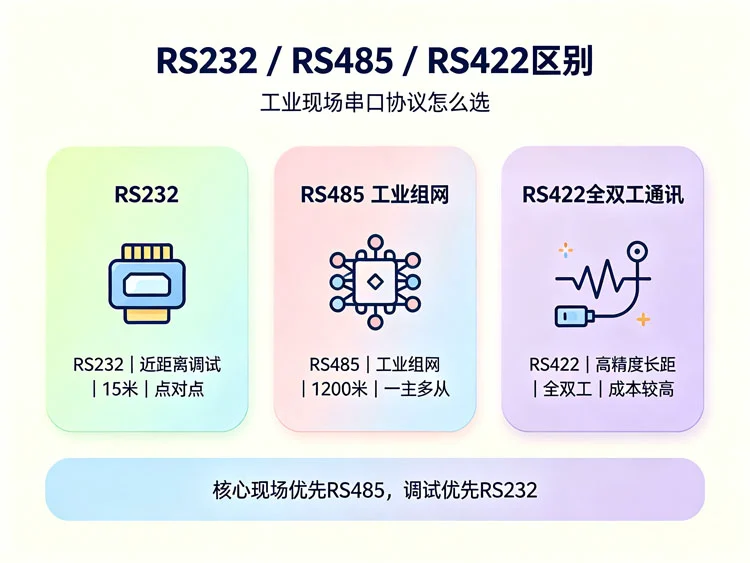

RS232、RS422、RS485均由电子工业协会(EIA)制定，是串行通信领域应用广泛的物理层标准。三者本质的区别体现在电气信号方式上，由此延伸出传输能力、组网模式、适用场景的分化。
RS232：采用单端非平衡传输模式，发送端与接收端共用公共地线，通过信号线对地的电压差判断逻辑状态。逻辑1对应- 3V~-15V 电平，逻辑0对应+ 3V~+15V电平。单端信号的电路实现简单，但无法抵消共模干扰，在电磁环境复杂的工业现场容易出现误码。
RS422：采用差分平衡传输模式，每路信号使用两根极性相反的信号线，通过两根线之间的电压差判断逻辑。外界电磁干扰会同时作用在两根信号线上，差值相互抵消，因此共模抑 制能力强，抗干扰性能远优于RS232。
RS485：电气底层与RS422 一致，同样采用差分传输技术，区别在于RS485采用半双工通信机制，同一对信号线分时承担发送和接收功能，在此基础上支持多点总线组网，是工业现场总线的主流物理标准。
性能维度 | RS232 | RS422 | RS485 |
|---|---|---|---|
信号类型 | 单端非平衡 | 差分平衡 | 差分平衡 |
通信模式 | 全双工 | 全双工 | 半双工 |
9600bps 下最大传输距离 | 15 米 | 1200 米 | 1200 米 |
短距离最高传输速率 | 1Mbps | 10Mbps | 10Mbps |
总线最大节点数 | 1 发 1 收（点对点） | 1 发 10 收 | 标准负载 32 个，高负载型最多 256 个（取决于收发器芯片） |
典型接线芯数 | 3 线（TX、RX、GND） | 5 线（TX±、RX±、GND） | 3 线（A、B、GND） |
工业环境抗干扰性 | 较弱 | 强 | 强 |
RS232多用于短距离本地通信，比如工控机连接调试线缆、串口触摸屏、条码扫描器等近距离外设，是设备本地配置与调试的常用接口。 RS422适用于长距离点对点全双工通信，比如工业现场上位机与远端采集终端的实时数据交互，对通信延迟和双向同时传输有要求的场景。 RS485是工业分布式控制的主流接口，广泛应用于PLC组网、温湿度传感器阵列、智能仪表、门禁道闸等多设备集群场景，也是Modbus RTU等工业协议常用的物理载体。

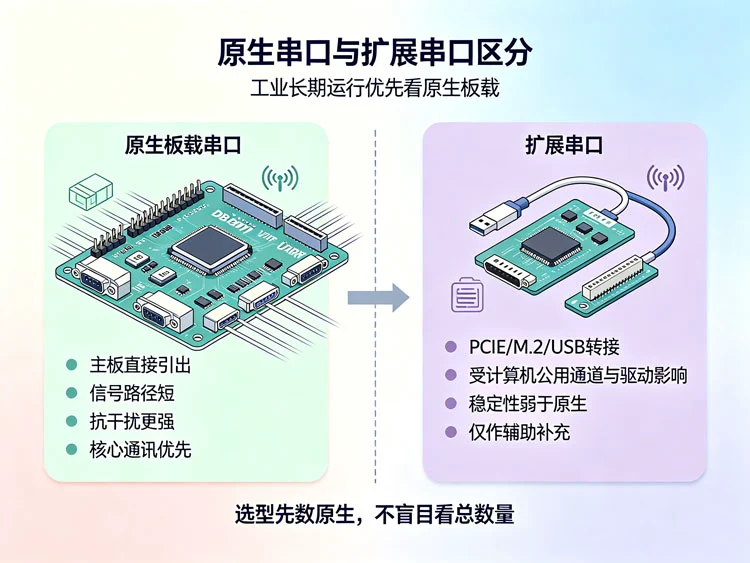

工控主板的串口按硬件来源可分为原生串口与扩展串口两类，二者在稳定性、实时性和可靠性上存在明显差距，也是选型时的重要考量指标。
原生串口：狭义上指主板核心芯片组(PCH/南桥)内部集成 UART控 制器，直接通过背板IO 引出的串行接口;广义上也包含板载SuperIO芯片通过LPC/eSPI等主板原生低速总线扩展出的串口。这类串口属于主板原生硬件资源，通信链路中没有额外的总线转换环节。
扩展串口：指通过PCIe、USB、MiniPCIe等通用外部总线，借助专用转接芯片(如USB转串口芯片、PCIe转多串口芯片)二次转换得到的串口。本质是对主板现有总线的协议转换，不属于芯片组原生外设资源。
硬件外观识别：原生串口通常直接布局在主板背板IO区域，丝印标注为COM1、COM2等基础编号;板载扩展串口附近一般能看到额外的小型转接芯片，如CH340、CP2102系列。所有外接插卡式、USB转接线形式的串口，均属于扩展串口。
系统设备识别：在Windows 设备管理器中，原生串口通常显示为 “通信端口 (COMx)”，名称中不带额外转接标识;USB或PCIe扩展的串口，设备名称中会包含转接类型，比如“USB Serial Port”“PCIe UART”等。在Linux系统中，原生串口通常对应/dev/ttySx设备节点，USB扩展串口对应/dev/ttyUSBx节点。
BIOS设置验证：原生串口可以在主板BIOS的 “串口配置” 选项中直接开启、关闭，或修改IO地址、中断号;扩展串口通常不会出现在BIOS的原生外设列表中，无法在固件层进行配置。
通信延迟：原生串口的端到端延迟通常在1毫秒以内，抖动极低，适合对实时性要求严苛的工业控制场景;扩展串口需要经过总线协议转换，延迟普遍在几毫秒到几十毫秒不等，其中USB转串口的延迟波动更为明显。
稳定性与抗干扰：原生串口的电气设计遵循主板级规范，信号完整性更好，在工业强电磁环境下的误码率更低;扩展串口经过转接芯片和额外布线，信号损耗和干扰风险相对更高，部分低成本转接方案的稳定性差距显著。
波特率精度：原生UART控 制器采用独 立高精度时钟源，波特率误差通常低于0.1%;部分低成本转接芯片的波特率误差可达1%以上，在高速通信场景下容易出现丢包和数据错误。
很多从业者会有疑问：串口的技术原理简单，为什么工控主板不能配置几十个甚至更多串口?这并非厂商设计取舍，而是计算机体系架构的固有物理限制。
每个独 立串口都需要一个专属的 UART(通用异步收发器)控 制器，负责数据的串并转换、波特率生成、奇偶校验等核心功能。主流工控主板的PCH芯片组内部集成的UART控 制器数量是固定的，通常为2~6 个，这是芯片设计阶段就固化的硬件规格，无法通过软件方式增加。每个UART控制 器都需要独 立的寄存器空间、中断向量和IO地址资源，这些都是芯片内部的稀 缺资源，不可能无限 制分配。
即使通过外接芯片扩展串口，也会受到上游总线的带宽限 制。比如SuperIO芯片通过LPC 总线与南桥连接，LPC总线理论峰值带宽约16.5MB/s，实际有效持续带宽约2~5MB/s，同时还要承载键盘、鼠标、并口、硬件监控等其他低速外设的数据传输，分配给串口的带宽十分有限。如果串口数量过多，多端口同时传输数据时会出现总线拥堵，导致延迟升高、数据丢包。
每个串口都需要配套的电平转换芯片、ESD静电保护电路、滤波电路，同时占用PCB布线空间。串口数量越多，PCB层数、布线难度和电磁兼容设计的成本就越高。此外，过多的串口电路集中布局会加剧板内信号串扰，反而降低整体通信稳定性，违背工业产品高可靠性的设计原则。
无论是Windows还是Linux操作系统，对串口设备的管理都存在资源边界。系统的中断号、DMA通道数量有限，过多的串口会占用大量系统资源，甚至引发设备冲突。同时，通用串口驱动的支持数量也存在上限，非常规数量的串口可能会出现驱动兼容异常。
SuperIO(超 级输入输出芯片)是工控主板的标配外设芯片，主要负责整合各类低速IO接口，其中就包括串口。很多用户对它的扩展能力存在误解，认为它可以无限扩展串口。

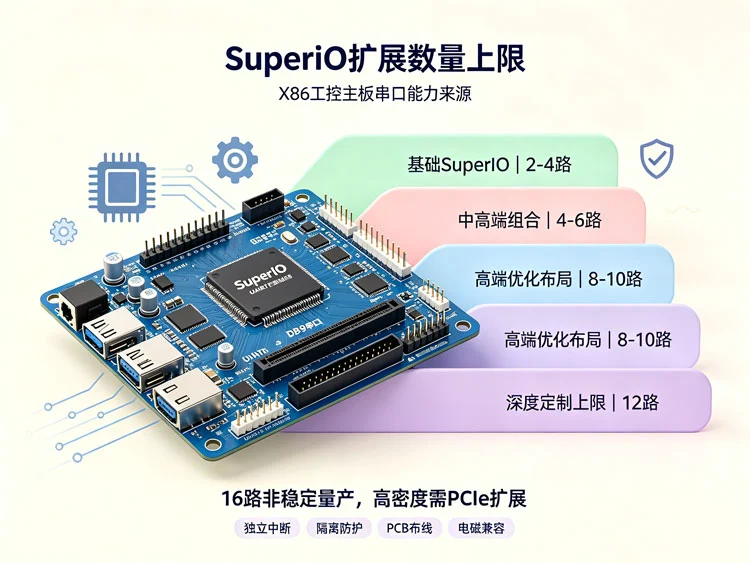

目前行业主流的SuperIO芯片以新唐(NUVOTON)NCT系列、ITE IT87系列为代表，芯片本身集成的 UART 串口数量通常在2~6个区间，均为硬件固化集成，不可通过软件扩容。
入门级SuperIO芯片(如 NCT5532D)：集成2个标准串口，仅满足基础外设连接需求，多用于入门级主板。
主流级SuperIO芯片(如 IT8786E、NCT6779D)：集成4~6个串口，是目前工控主板应用广泛的型号，可满足绝大多数工业场景的串口需求。
SuperIO并非专门的多串口扩展芯片，它的核心定位是整合主板各类低速外设功能，因此串口扩展能力存在明确上限：
总线带宽限 制：SuperIO通过LPC或eSPI总线与南桥通信，总线总带宽有限，无法承载过多串口的并发数据传输。
芯片引脚与封装限 制：芯片的物理引脚数量有限，每个串口需要独 立的收发引脚，过多的串口会导致芯片封装尺寸增加，大幅提升成本。
功能定位限 制：SuperIO还要同时管理键盘鼠标接口、硬件监控、风扇调速、开关机控制等功能，串口只是其中一部分，不可能将全部资源用于串口扩展。
如果项目需要10个以上的串口，行业内通常不会依赖SuperIO扩展，而是采用专用的多串口扩展方案：
PCIe转多串口芯片：单颗专用芯片可扩展4~8个串口，通过PCIe总线传输数据，带宽充足，性能接近原生串口，是工控主板扩展多串口的主流方案。
以太网串口服务器：通过网络协议扩展串口，适合远距离、多节点的分布式串口部署，不受主板硬件资源限 制。
总结
工控主板的串口选型，本质是根据应用场景的传输距离、组网方式、实时性要求，匹配对应的物理标准和扩展方式。RS232 适合近距离本地调试，RS485 适合多设备分布式组网，RS422 适合长距离全双工通信;原生串口在稳定性和实时性上更具优势，扩展串口则具备更高的部署灵活 性;芯片组和 SuperIO 的串口数量存在物理上限，更多串口需求需要通过专用扩展方案实现。理解这些技术差异，才能在工业项目中合理规划串口资源，保障通信系统的稳定与可靠。
数据来源：EIA/TIA串行通信物理层标准、Intel LPC总线规范1.1 版、新唐/ITE官方SuperIO芯片数据手册、工控行业接口实测数据
