AD600CM

2026-05-26 来源：派勤电子作者：派勤工控浏览：4

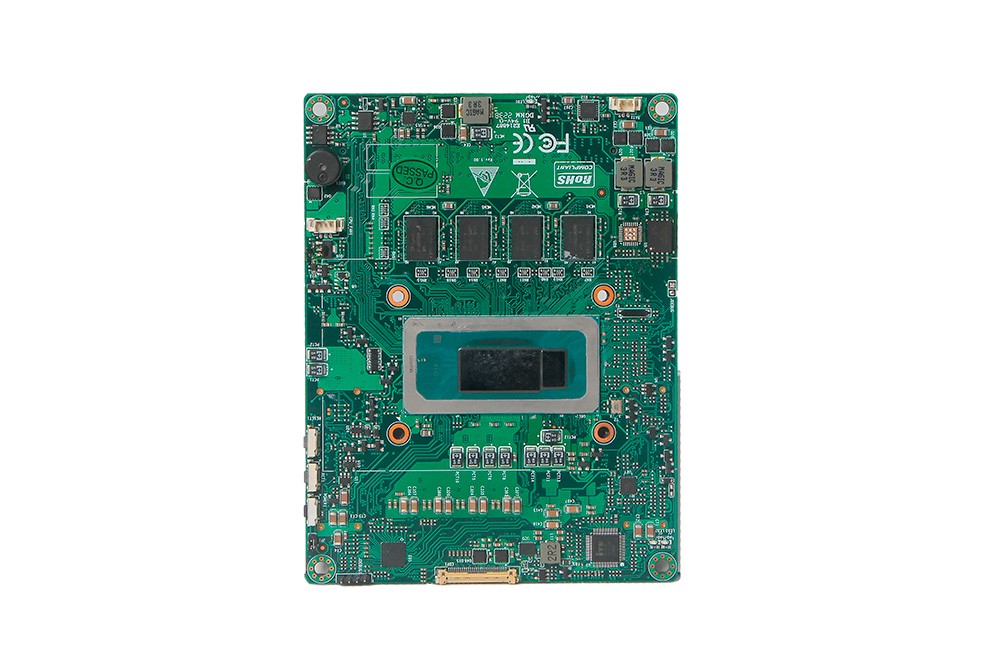

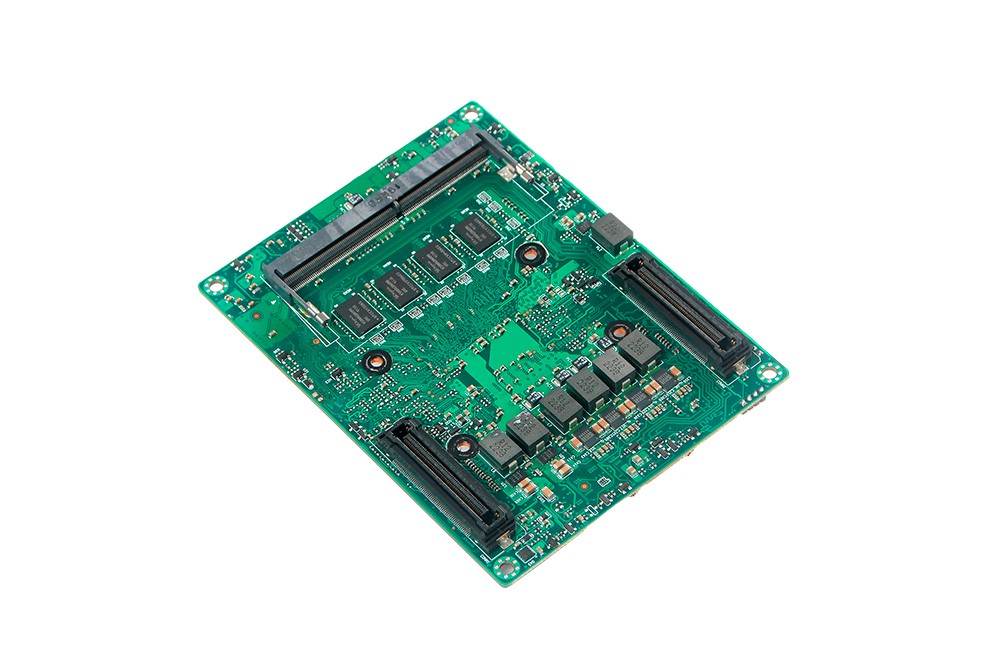

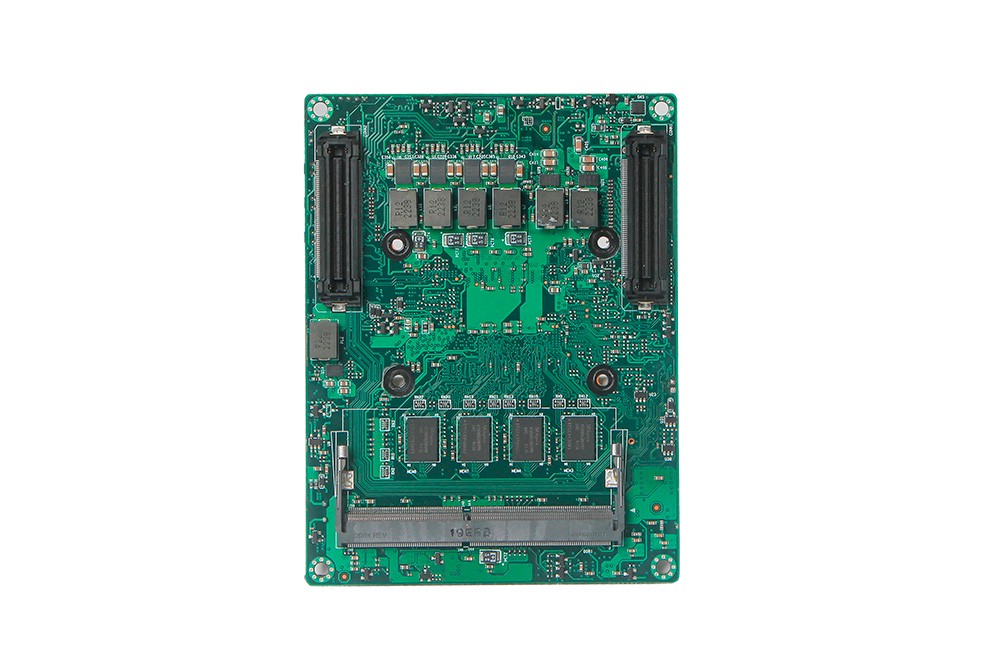

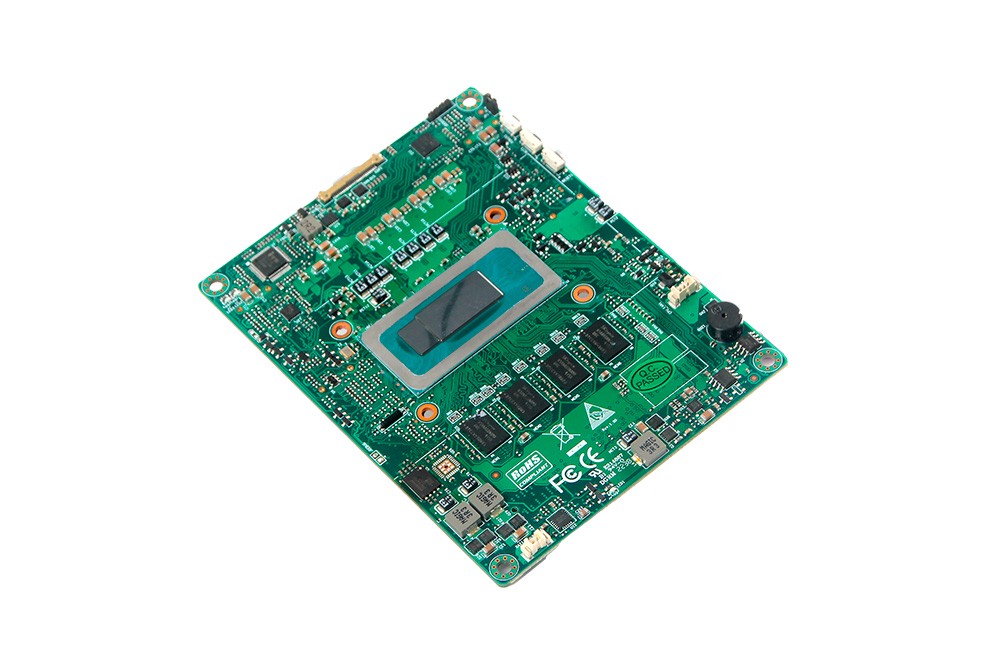

派勤工控主板AD600CM 是采用核心板 + 扩展板模块化设计的工业级主板，支持 Intel 12 代 Alder Lake-P/U/H 全系列处理器(赛扬至 i9 可选)，板载 + 插槽双内存设计最大支持 48GB。配备 3 个千兆网口、7 路串口及多存储接口，通过标准凤凰山连接器可灵活扩展功能，支持 9-36V 宽电压输入，-20℃~+60℃宽温运行，为各类工业设备提供高灵活度的定制化控制方案。

产品特性

处理器：Intel 12 代 Alder Lake-P/U/H 系列(赛扬至 i9 可选)，TDP 35W；系统：支持 Windows10/11、Linux

内存：板载 DDR4 最大 16GB+1×DDR4 SO-DIMM 最大 32GB，总计 48GB

显示：eDP 4096×2304@60Hz+VGA+HDMI；存储：1×M.2 NVMe+1×mSATA+1×SATA3.0

接口：3× 千兆网口、7×COM(2 路支持 RS485)、9×USB；安全：CPU 内置 TPM2.0，可选外置 TPM2.0

扩展：2 个标准凤凰山扩展连接器、支持 WIFI/4G/5G；电源：DC 9-36V 宽电压输入，90W 及以上

尺寸：核心板 125×95mm，扩展板 210×150mm；环境：-20℃~+60℃宽温，0%~90% 无凝露

在线咨询资料下载

产品详情技术规格资料下载

品牌：派勤电子

型号：AD600CM

价格：根据具体配置与数量报价

主板类型：COM-Express主板

应用领域：

· 工业自动化控制(产线 PLC 控制、设备状态监控、数据采集终端)

· 工业机器人(协作机器人、码垛机器人、AGV 控制器)

· 机器视觉检测(产品外观检测、尺寸测量、条码识别)

· 智能物流仓储(分拣设备、AGV 调度系统、仓储管理终端)

· 车载智能系统(车载监控终端、物流调度终端、特种车辆工控机)

· 医疗辅助设备(自助挂号机、检验报告打印机、药房发药机)

· 自助服务终端(银行自助机、政务自助终端、景区售票机)

· 安防监控主机(NVR 存储服务器、视频分析终端、门禁控制器)

· 工业物联网网关(多协议转换、边缘数据采集、远程设备管理)

· 能源电力监控(电力数据采集、变电站监控、智能配电终端)

其他服务：可按需求定制开发、OEM与ODM生产

生产厂家：深圳市派勤电子技术有限公司

是否国产化：是

供应模式：现货、标品生产或定制

是否带风扇：核心板带风扇散热方案

主板配置参数：

处理器系统	板载Intel 12代Alder Lake-P/-U/-H系列处理器，TDP 35W
处理器系统	EFI BIOS
内存	1个DDR4 3200MHz SO-DIMM双通道，最大支持32GB;
内存	板载DDR4内存颗粒，最大16GB
TPM2.0	CPU内置TPM2.0，可选外置TPM2.0
连接器扩展	2个标准凤凰山扩展连接器
连接器扩展	1个eDP，4096x2304@60Hz
扩展版I/O接口	1个DC，1个VGA，1个HDMI，3个LAN，2个USB3.1，4个USB2.0，4个COM，1个Line out，1个Mic in，1个带指示灯开关按键
扩展板TL500CM-IOA其他功能	2个Intel i211或i210网卡，1个i219-LM千兆网卡
	铜质有风扇散热器（支持自动和手动风扇转速调节）
	2个USB3.1，5个USB2.0
	COM1是2线的RS232；COM2/3（DB9接口）可选择为RS232或RS485；COM4/5/6/7为RS232（COM4/5为DB9接口，COM6/7为排针）
	4位GPIO
	1个M.2 E-Key,WIFI
	1个M.2 B-Key，支持4G/5G模块
	1个M.2 2280 M-Key,PCIe x4 NVMe协议
	1个mSATA接口
电源	DC 9-36V，90W以上，具体根据CPU
工作环境	工作温度：-20℃ ~ +60℃；工作湿度：0% ~ 90%相对湿度，无凝露
工作环境	存储温度：-40℃ ~ +85℃；存储湿度：0% ~ 90%相对湿度，无凝露
操作系统	Windows11，Windows10，Linux
尺寸	核心板125x95mm，扩展板210x150mm
重量	核心板350g(含散热器)，扩展板500g

AD600CM工控主板采用核心板 + 扩展板的模块化架构，可根据项目需求快速定制扩展功能，覆盖从入门级赛扬到高性能 i9 的全系列 12 代处理器，灵活匹配不同性能与预算，9-36V 宽电压输入完美适应工业现场复杂电源环境。派勤深耕工控 17 年，拥有强大的硬件定制能力，可快速为客户设计专属功能扩展板，提供从核心板到整机的完整解决方案，技术团队全程跟进项目开发，提供一对一技术支持，确保您的项目快速落地并稳定运行。

订购信息

型号	可选项	可选项描述
AD600CM	第12代Alder Lake-U系列处理器	Celeron 7305/ i3-1215U/i5-1245U/i7-1265U
	第12代Alder Lake-P系列处理器	i3-1220P/i5-1240P/i7-1260P
	第12代Alder Lake-H系列处理器	i3-12300H/i5-12500H/i7-12700H/i9-12900H
	板载内存	可选8GB/16GB
	TPM2.0	可选外置TPM2.0
