GN41EA是派勤(PIESIA)推出的工控主板,采用J4105,具备2.5G网口、无风扇、宽温,支持OEM/ODM定制,价格根据具体配置与数量报价。
板载 Intel Gemini Lake-R 系列处理器(J4125/J5005);板载 DDR4 内存,最大 8GB

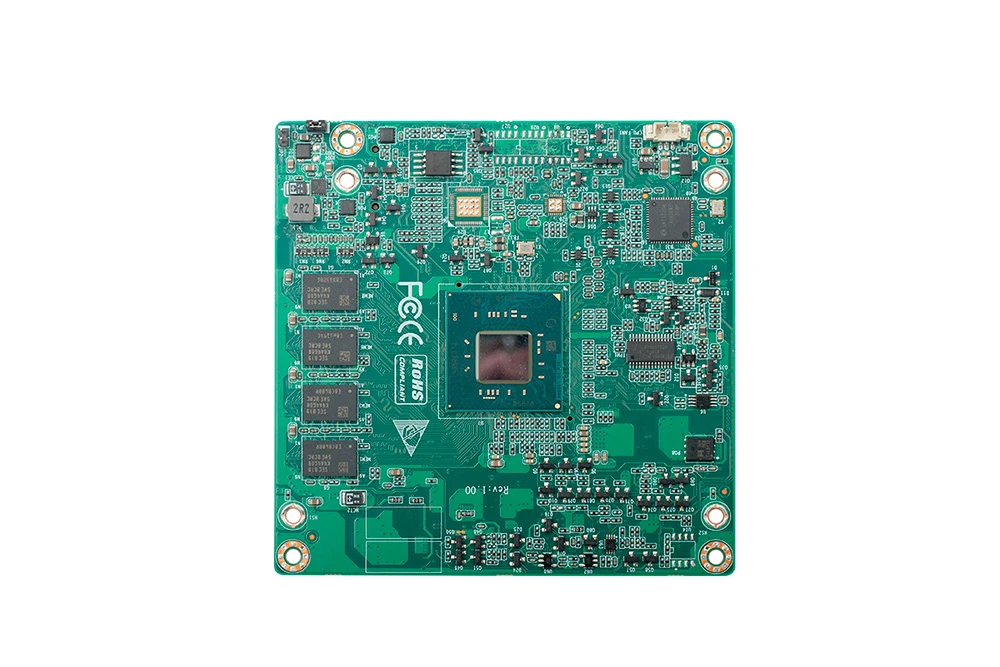

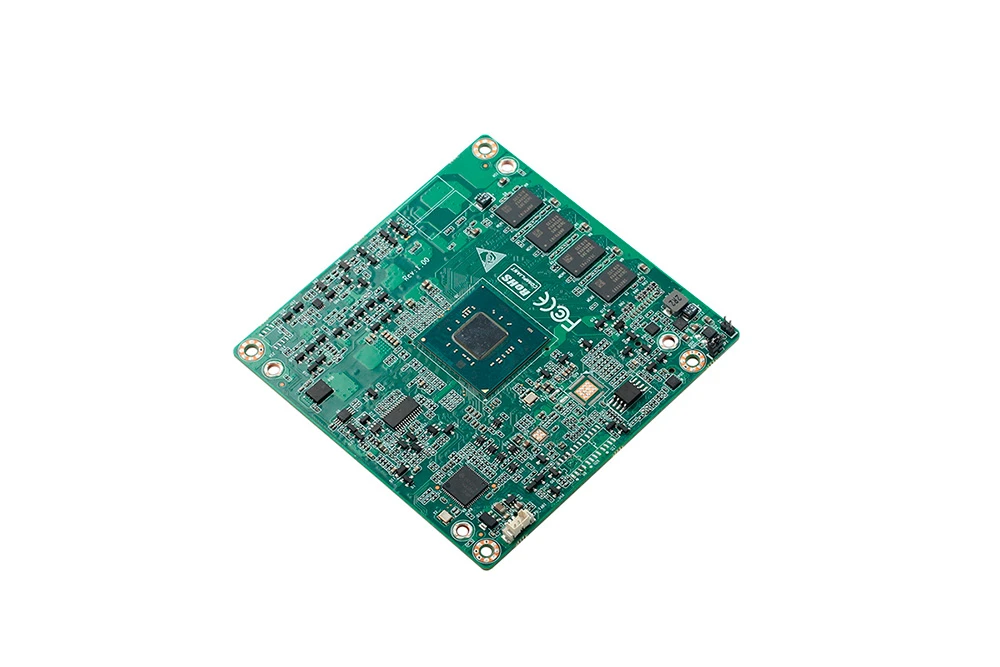

符合 PICMG COM-E Type6 标准;核心板尺寸:95×95mm
支持 HDMI2.0+DP+VGA+LVDS/eDP 多显示;4 个 SATA3.0,支持 M.2/MiniPCIe 扩展
1 个 Intel 2.5G 网口,8 个 COM 口;支持无风扇运行,工业级宽温

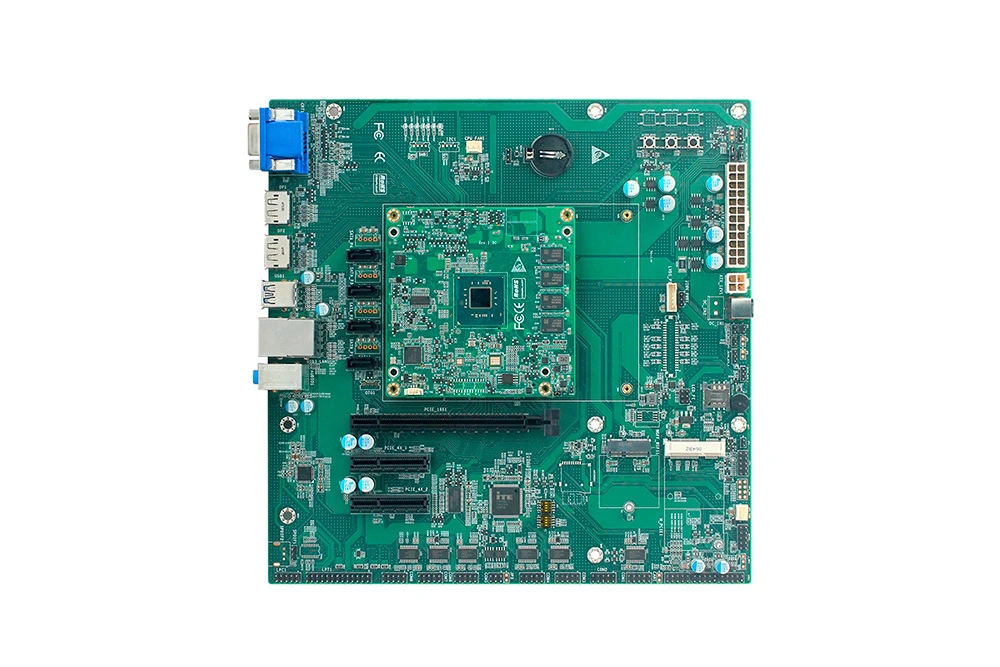

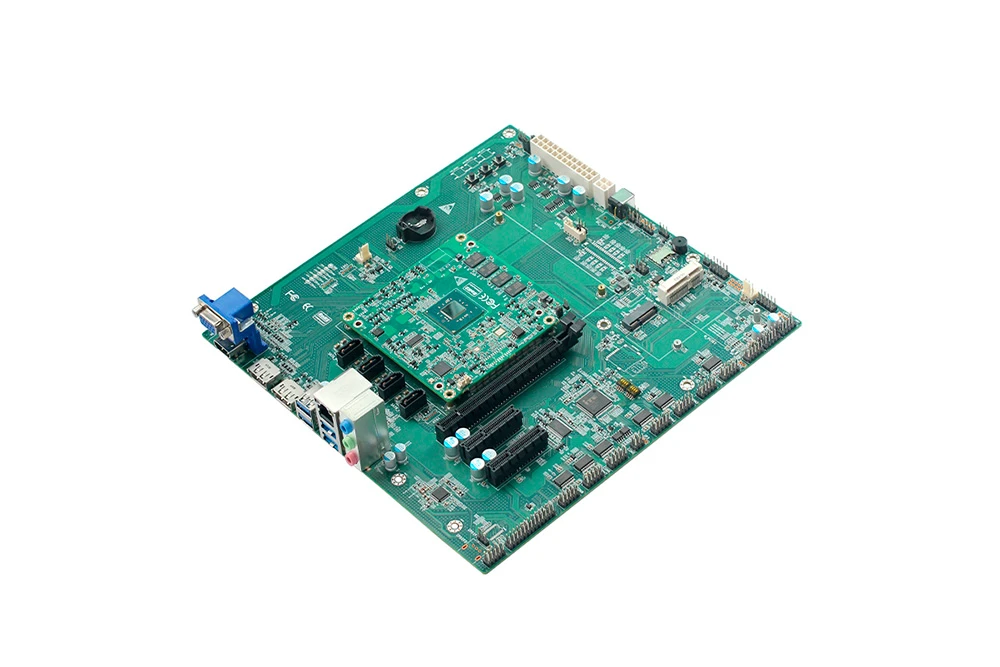

可搭配专用 IOA 扩展板;支持 Windows10/11、Linux 系统
品牌:派勤电子
价格:根据具体配置与数量报价
主要应用领域:工业控制、医疗设备、轨道交通、通信设备、军工、机器视觉、智能零售、安防监控
生产厂家:深圳市派勤电子技术有限公司
其他服务:定制开发、OEM/ODM
是否带风扇:不带风扇
产品参数
| 产品型号 | GN41EA(核心板)/GN41EA-IOA(扩展板) |
| 尺寸 | 核心板:95x95mm,扩展板:244x244mm |
| 处理器支持 | 板载Intel Gemini Lake-R系列处理器,J4105/J4125/J5005/N4100/N5000;默认无风扇 |
| 内存 | 板载DDR4内存颗粒,最大8GB |

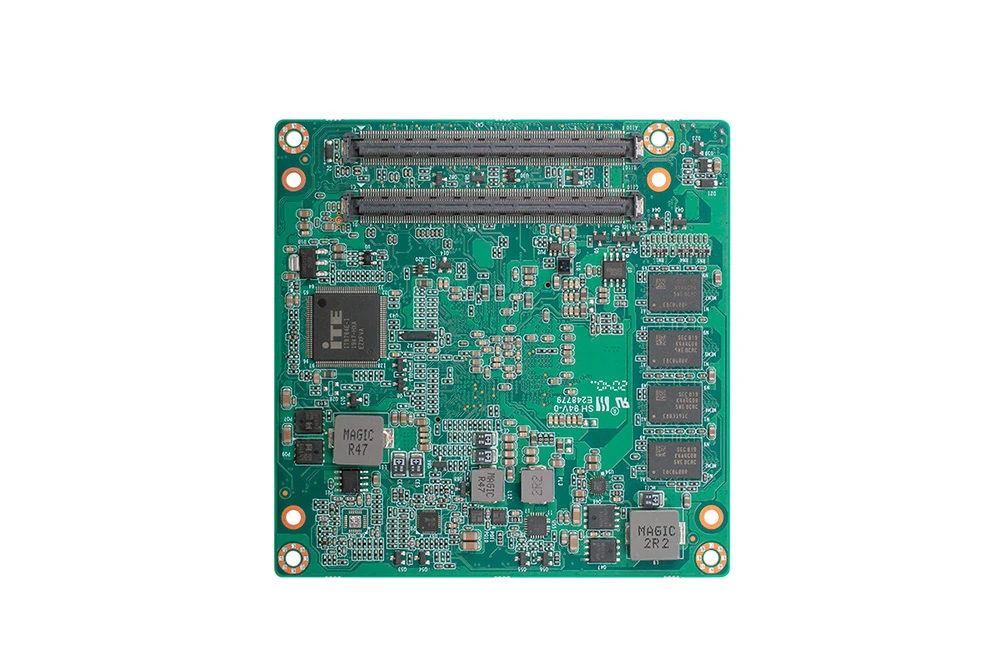

| 连接器 | 2个COM E Type 6 Pin-out Compatible;2个220Pin连接器 |
| I/O接口 | 功能通过GN41EA-IOA扩展出来,如下GN41EA-IOA规格 |
| 显示 | HDMI2.0 4K@60Hz,2个DP,1个VGA,24位LVDS/eDP二选一(核心板上没有DP) |
| 存储 | 2个SATA3(核心板上4个SATA3) |
| 扩展 | 2个PCIe_4X,1个PCIe_16X(核心板上只有1个PCIe_4X) 1个M.2 Key-E接口(PCIe&USB2.0协议),1个MiniPCIe接口(PCIe&USB2.0协议) |
| 网络 | 1个Intel 2.5G网络 |

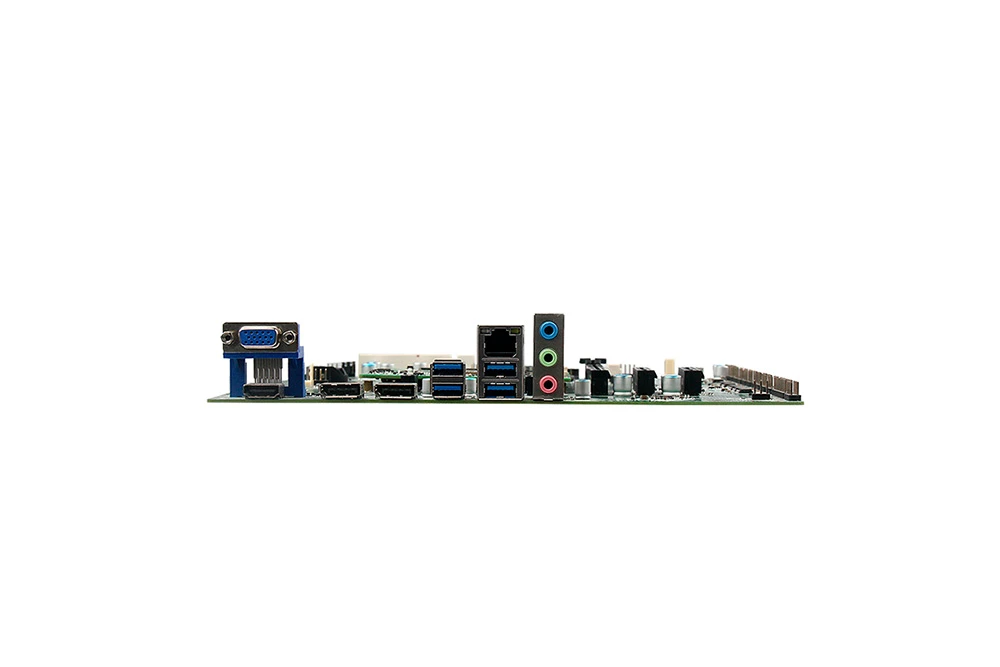

| 其他扩展功能 | COM1和COM2是RS232,2x5Pin,间距2.54mm;COM3/4/6/7/8为RS232,COM5为RS422/RS485 4个USB3.0;2组4个USB2.0排针,2x5Pin,间距2.54mm 1个Line OUT,1个Line IN,1个MIC TPM2.0,可选 LPC排针,2x5Pin,间距2.54mm 8位GPIO排针,2x5Pin,间距2.54mm LPT排针,2x5Pin,间距2.54mm SPI排针,2x4Pin,间距2.54mm 1个CPU风扇,1个系统风扇,3PIN PSON来电即开机排针,1x3Pin,间距2.54mm SPDIF排针,1x3Pin,间距2.54mm;预留1个SPDIF接口 |
| 电源 | ATX 24+4Pin |
| 操作系统支持 | Windows10/Windows11/Linux等 |
| 重量 | 核心板净重58g(不含散热器);扩展板净重355g(含散热器) |
型号 | 可选项目 | 可选项描述 |
|---|---|---|
GN41EA | 处理器 | J4105、J4125、J5005、N4100、N5000 |
GN41EA | TPM | TPM2.0(可选配置,默认不带) |
GN41EA | 扩展板 | GN41EA-IOA 扩展板(可选配套) |
