TL500CM

2026-05-26 来源:派勤电子 作者:piesia 浏览:32

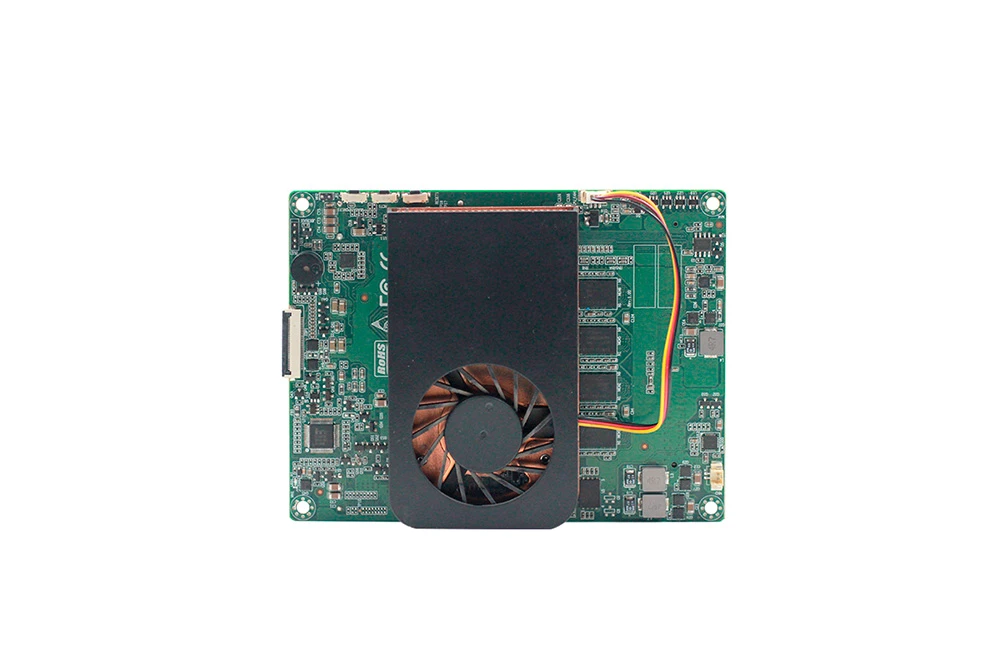

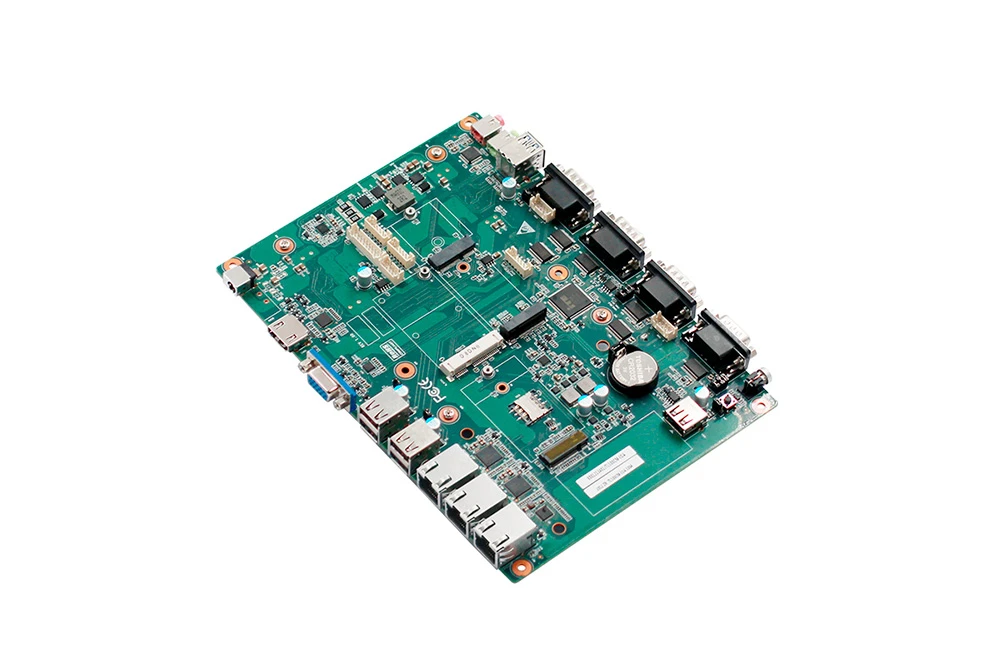

TL500CM是派勤(PIESIA)推出的工控主板,具备3网口、千兆网口、宽温、4串口,支持OEM/ODM定制,价格根据具体配置与数量报价。

产品特性

处理器:Intel 11 代 Tiger Lake 系列(赛扬 6305/i3-1110G4/i5-1135G7/i7-1165G7 可选)

内存:板载 DDR4 4/8/16GB + 1×DDR4 SO-DIMM 最大 32GB,总计 48GB

显示:HDMI2.0 4K@60Hz + VGA + EDP 4K@60Hz,支持三显同步 / 异步

存储:1×M.2 NVMe + 1×mSATA + 1×SATA3.0;系统:支持 Windows10、Linux

接口:3×Intel 千兆网口(支持 AMT)、7×USB、7×COM(2 路支持 RS485)、4 位 GPIO

扩展:支持 WIFI / 蓝牙、4G/5G 模块、GSPI 指纹接口;电源:DC 9-36V 宽电压输入,80W 及以上

尺寸:核心板 125×95mm,扩展板 210×150mm;环境:-20℃~+60℃宽温,0%~90% 无凝露

特色:支持看门狗定时器、硬件监控、自动风扇调速

品牌:派勤电子

价格:根据具体配置与数量报价

主要应用领域:工业控制、医疗设备、轨道交通、通信设备、军工、机器视觉、智能零售、安防监控

生产厂家:深圳市派勤电子技术有限公司

其他服务:定制开发、OEM/ODM

是否带风扇:带风扇

产品参数

CPUIntel 11代 Tiger Lake Celeron,Core i3/i5/i7
CPU封装BGA
芯片组英特尔® Tiger Lake 系列SOC
BIOSEFI BIOS
技术架构双通道DDR4 2400/2666/3200MHz
板贴内存颗粒板载4G/8G/16G DDR4 内存
插槽1*DDR4 SO-DIMM内存槽,最大支持32GB
图形控制器Intel Iris Xe Graphics(I7-1165G7 的显卡);显卡型号跟CPU相关
和EDPEDP最高支持分辨率为4096*2304@60Hz
VGA支持最大分辨率2048x1536
HDMI2.0支持最大分辨率 4096*2304@60Hz
2.0,4096x2304@60Hz
双显支持EDP+VGA,EDP+HDMI,HDMI+VGA同步或异步显示
三显EDP+VGA+HDMI同步或异步显示

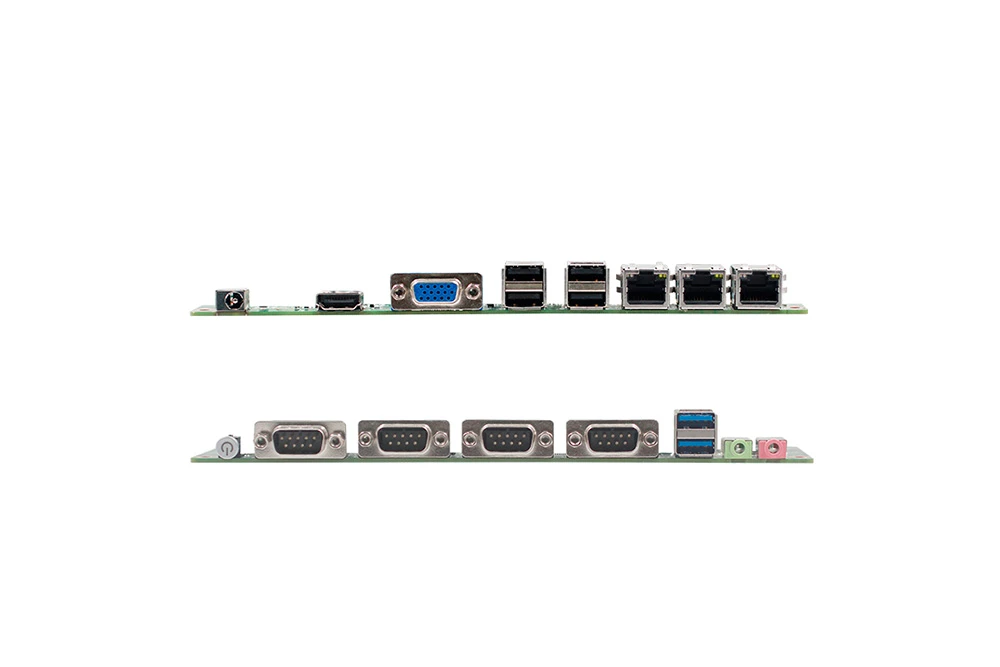

端口1*DC 1*VGA 1*HDMI 3*LAN 2*USB3.1 4*USB2.0 4*COM口 1*LINE OUT 1*MIC 1*带指示灯开关按钮
网络控制器2个intel I211或I210网卡 1个I219-LM网卡
音频控制器瑞昱HD ALC662音频解码(左右声道 + 麦克风)
Super I/O控制器IT8786E/8613E
看门狗定时器0-255秒,提供看门狗例程
Cooler铝质有风扇散热器 (支持自动和手动风扇转速调节)
USB2*USB3.1(USB3.1 GEN2 向下兼容 ),5个USB2.0
串口COM1是2线的RS232 COM2,COM3(DB9接口)可通过跳帽和BIOS选择为RS232或RS485,COM4,5,6,7为RS232(COM4,5为DB9接口,COM6,7为排针)
GPIO4位,提供例程, 自由定义输入/输出,3.3V@24mA电平
NGFF(KEY-E)1个NGFF接口(KEY E )
NGFF(KEY-B)1个NGFF接口(KEY-B)支持5G模块
SATA_HDD1个SATA_HDD硬盘接口,最大传输速率6Gb/s
M-SATA1个 M-SATA Scoket,支持SANDISK协议,最大传输速率 6Gb/s
NGFF(KEY-M)支持PCIE X4 NVME的硬盘
电源类型DC 9-36V供电(需要额定功率80W以上的电源)
工作温度-20℃~+60℃;工作湿度:0%~90%相对湿度,无凝露
存储温度-40℃~+85℃;存储湿度:0%~90%相对湿度,无凝露
工作湿度0% ~ 90%相对湿度, 无凝露
存储湿度0% ~ 90%相对湿度, 无凝露

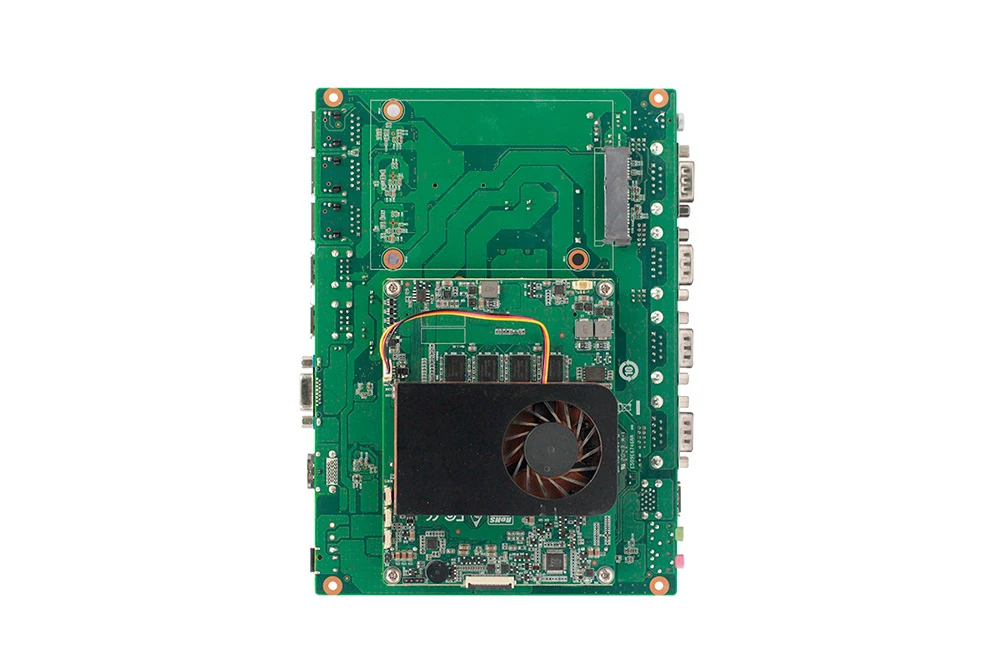

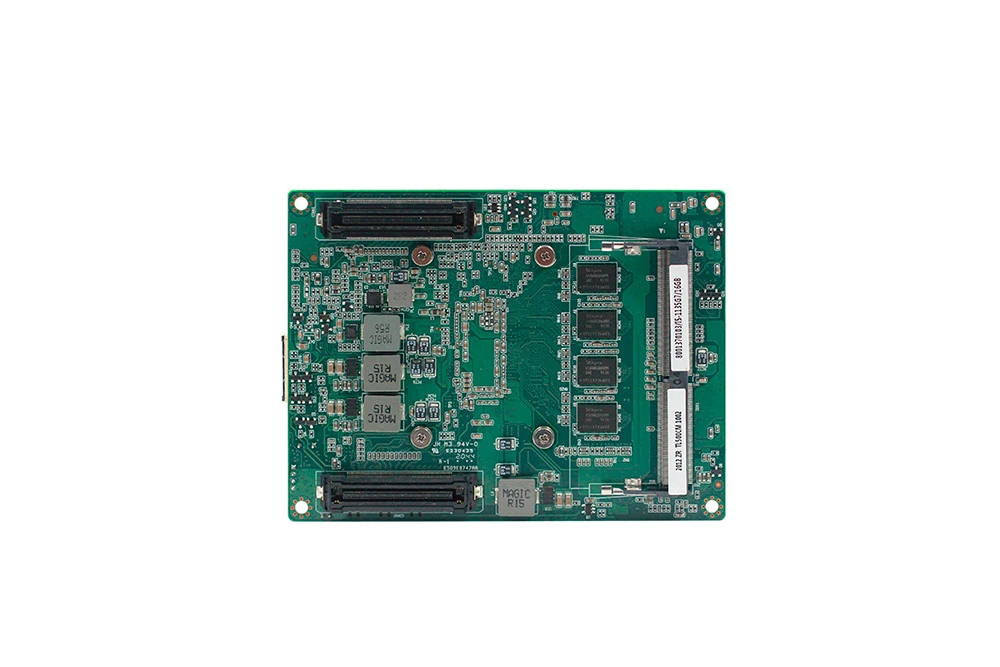

尺寸核心板125x95mm,扩展板210x150mm
重量0.5KG
处理器系统板载Intel 11代Tiger Lake系列处理器,Celeron,Core i3/i5/i7
EFI BIOS
内存板载4GB/8GB/16GB DDR4 3200MHz内存(容量可选)
1个DDR4 SO-DIMM内存槽,最大支持32GB
显示EDP,4096x2304@60Hz
双显,三显;支持同步或异步显示
I/O背板接口1个DC,1个VGA,1个HDMI,3个LAN,2个USB3.1,4个USB2.0,4个COM,1个LINE OUT,1个MIC,1个带指示灯开关按钮
扩展接口/功能2个Intel I211或I210千兆网卡,1个I219-LM千兆网卡
瑞昱HD ALC662音频解码(左右声道+麦克风)
Super I/O:IT8786E/8613E
0-255秒看门狗
铝质有风扇散热器(支持自动和手动风扇转速调节)
2个USB3.1,5个USB2.0
COM1是2线的RS232;COM2/3(DB9接口)可选择为RS232或RS485;COM4/5/6/7为RS232(COM4/5为DB9接口,COM6/7为排针)
4位GPIO
1个NGFF接口(KEY E )
1个NGFF接口(KEY-B),支持5G模块
存储1个2.5寸SATA_HDD硬盘接口
1个M-SATA,支持SANDISK协议
1个M.2 PCIE x4 NVME协议
电源DC9-36V供电(需额定功率80W以上的电源)
系统支持Windows10,Linux

订购信息

型号

描述

CPU可选



TL500CM-I3

集成Intel 第11代移动Tiger Lake





I3-1110G4



TL500CM-I5

集成Intel 第11代移动Tiger Lake



I5-1135G7



TL500CM-I7

集成Intel 第11代移动Tiger Lake



I7-1165G7

TL500CM-Celeron

集成Intel 第11代移动Tiger Lake



6305

https://www.szpaiqin.com/uploads/202605/27/9bc55ea7b2156931.pdf
