一、机器人控制器的硬件配置思路
机器人控制器通常不是单一计算机，而是由上层计算、实时运动控制、伺服驱动和外层I/O共同组成。
上层主机负责轨迹规划、运动学计算、程序管理和设备通信;关节位置、速度或转矩的实时闭环，则由运动控制器、实时系统及伺服驱动共同完成。
因此，在选择工控主板之前，应先确定伺服总线和运动控制方案。需要安装运动控制卡、EtherCAT主站卡的设备，着重看PCIe扩展;实时控制已经由独立控制器完成的系统，则更关注CPU、网口、CAN、串口及设备安装空间。
二、机器人控制器的工作原理及流程
机器人接收到目标位置或作业程序后，上层控制软件首先计算运动轨迹，再根据机器人结构完成正逆运动学和轨迹插补。
实时控制部分按照设定周期，将各轴的位置、速度或转矩指令下发给伺服驱动器。编码器持续返回关节位置和状态信息，控制系统依据反馈调整下一周期的控制指令。
基本工作流程可以概括为：
任务输入 → 轨迹规划 → 运动学计算 → 插补运算 → 实时总线下发 → 伺服驱动执行 → 编码器反馈 → 运动修正 → 外层设备联动。
视觉机器人还会增加相机采集、目标定位和坐标转换。焊接、装配、码垛等工位则需要与PLC、夹具及工艺设备进行数据交换。
EtherCAT、CANopen等协议需要硬件接口、实时驱动和协议栈配合。主板带有网口或CAN接口，只能说明具备相应物理接口条件，是否能够作为具体工业总线主站，还需要根据控制软件和驱动方案确认。
三、机器人控制器对工控硬件的主要要求
1. 处理器与实时架构
运动学、轨迹规划和工艺程序需要一定的CPU资源，但伺服控制周期并不是由CPU性能单独决定。实时操作系统、总线驱动和运动控制程序同样会影响控制周期。
2. PCIe扩展
控制柜如果需要安装运动控制卡、EtherCAT主站卡、I/O卡或视觉采集卡，应先核对板卡的接口规格，再确定主板的PCIe插槽数量和位置。
3. 工业接口
PLC、夹具、视觉系统、传感器及工艺设备可能分别使用LAN、COM、CAN和GPIO。接口数量与设备清单匹配，可以减少后期增加转换模块的情况。
4. 内存与存储
普通运动控制程序对内存要求并不高，但同时运行视觉、人机界面、日志记录和工艺数据库时，应适当增加内存和SSD容量。
5. 控制柜环境
主机安装在电气柜内部，还需要考虑柜内温升、电源波动、电磁环境、线缆屏蔽及设备接地。主板本身只是控制系统的一部分。
四、不同机器人控制架构的硬件配置

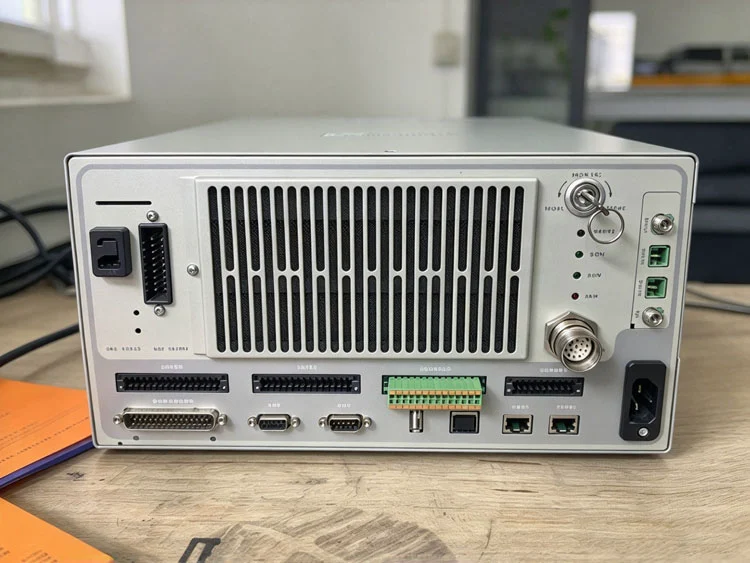

1. 多轴机器人控制柜：需要较多PCIe扩展
六轴机器人、复杂运动平台或大型自动化设备，往往需要安装独立运动控制卡、工业总线卡和I/O扩展卡。
配置型号：PIMB-Q670C_R100(工业母板)
主要参数：
Intel第12代/13代Core系列处理器、LGA1700;
4×DDR5 U-DIMM，最大128GB、3×Intel i226网络;
2×PCIe x16、多组PCIe扩展插槽、M.2 2280 NVMe、4×SATA 3.0。
这种ATX平台的用途主要在于为多块扩展卡预留空间。具体运动控制卡或EtherCAT主站卡能否使用，还需要核对插槽规格、驱动及控制软件。
应用： 六轴机器人控制柜、多轴运动平台、机器人测试平台、复杂自动化工作站。

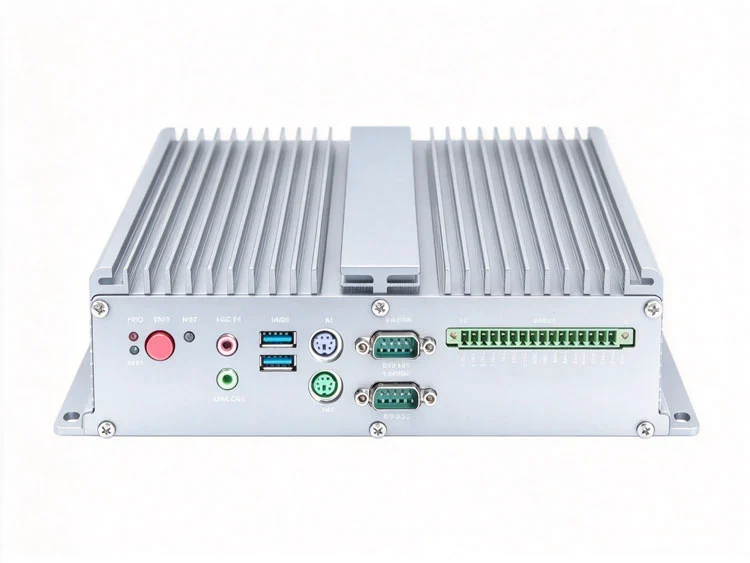

2. 紧凑型机器人控制器：接口数量比较重要
SCARA、上下料和小型搬运机器人通常使用较小控制柜，但仍要连接PLC、末端执行器、传感器和上位网络。
配置型号：RP7003AW(3.5寸工控主板)
主要参数：
Intel第12代/13代Core U/P系列处理器、2×DDR5 SO-DIMM，最大64GB;
2×Intel i226-V 2.5G网络、6×COM、2×CAN、8Bit GPIO、M.2 2280;
DC 9～36V、PCB尺寸102×146mm。
如果实时伺服控制由独立控制器完成，RP7003AW可以运行轨迹程序、设备管理、人机界面及外层通信。
CAN口可用于连接相应CAN设备;如果项目采用CANopen，还需配置对应的CANopen协议栈和软件环境。
应用： SCARA控制器、上下料机器人、小型搬运机器人、机器人工作站控制主机。

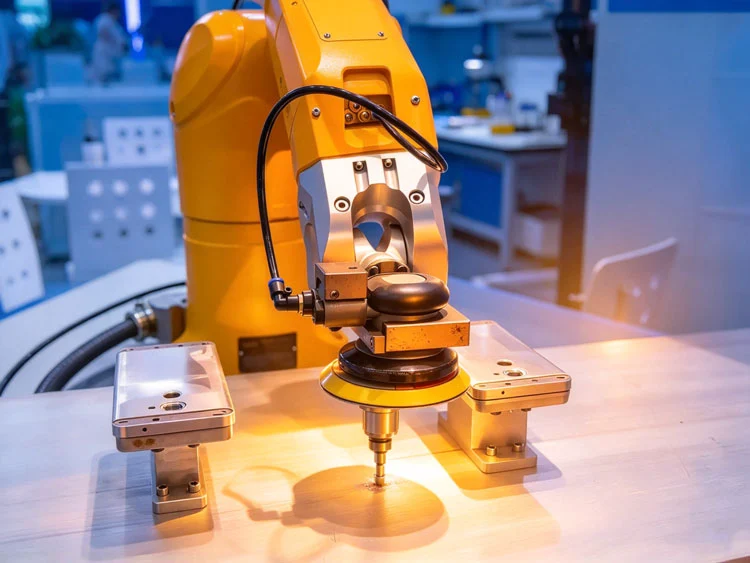

3. 视觉机器人：图像处理和设备通信并行
视觉抓取、视觉上下料等设备，需要在运动任务之外处理相机图像和目标坐标。
配置型号：Q-BOX-E10(UT1003AW)(无风扇嵌入式工控机)
主要参数：
Intel Core Ultra系列处理器、2×DDR5 SO-DIMM，最大96GB;
2×Intel i226-V网络、5×COM、1×CAN、8Bit GPIO、6×USB;
M.2 2280 SSD、E-Key、B-Key、DC 9～36V、整机尺寸174×129×86mm。
这类整机可以运行视觉程序、坐标转换、工位任务管理和设备通信。机器人各轴的实时闭环仍由运动控制系统完成。
应用： 视觉抓取、视觉上下料、机器人装配、机器人检测工位。

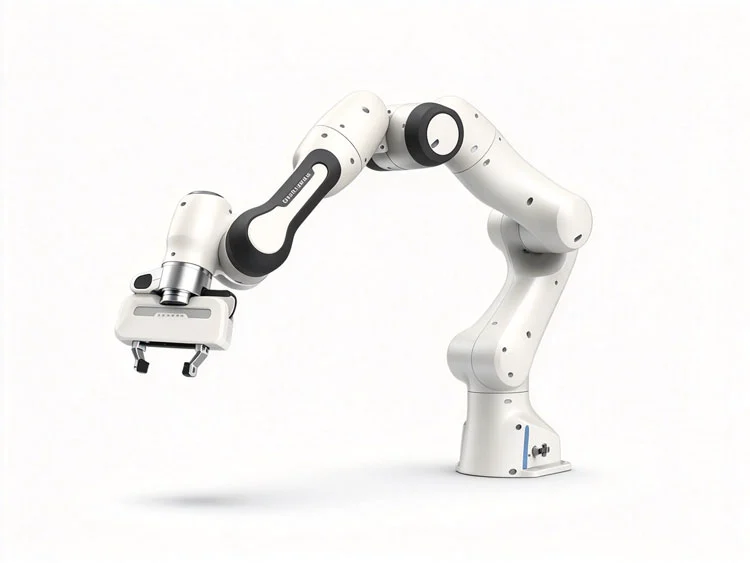

4. 运动控制卡方案：先选控制卡，再选主板
采用独立运动控制卡时，主板主要提供计算环境、PCIe扩展、人机界面和设备通信。
配置型号：PIMB-Q670C_R100(工业母板)
该平台提供多组PCIe插槽，可按照板卡接口配置运动控制卡、通信卡或视觉采集卡。
实际项目中应先确定控制卡型号，再核对PCIe代际、插槽宽度、占用空间和驱动系统，避免主板定型后出现板卡无法安装的问题。
应用： 多轴运动设备、机器人控制柜、运动控制开发平台。

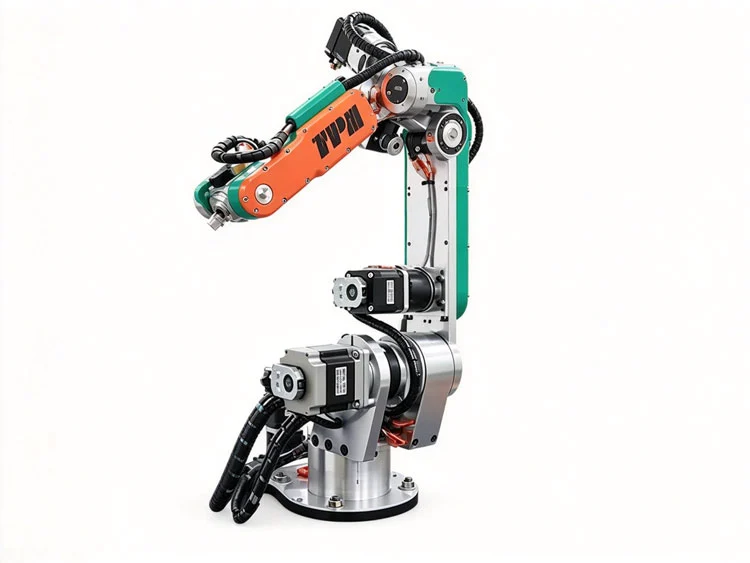

5. EtherCAT机器人控制：不能只看网口
EtherCAT采用标准以太网物理层，但主站控制对实时性和驱动环境有具体要求。
如果系统采用专用EtherCAT主站卡，可以使用PIMB-Q670C_R100等带PCIe扩展的主板。
如果采用普通网卡运行软件主站，则需要确认网卡芯片、实时驱动、操作系统和EtherCAT主站软件之间的兼容关系。RP7003AW虽然配置Intel i226-V网口，但不能仅依据网口型号就认定其已经具备EtherCAT主站功能。
应用： EtherCAT伺服系统、多轴同步设备、机器人关节控制。

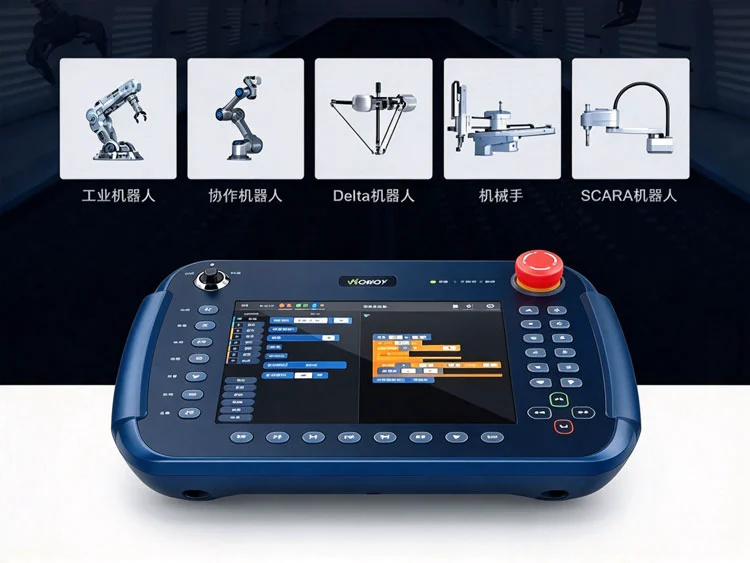

6. 示教和调试终端：不需要配置大型控制平台
示教终端主要负责程序编辑、参数设置、状态显示及设备通信，并不直接承担伺服实时闭环。
配置型号：TL500CA(10×10cm工控主板)
主要参数：
Intel第11代Tiger Lake-U系列处理器、2×DDR4 SO-DIMM，最大64GB;
2×Intel 2.5G网络、HDMI、MiniDP、M.2 2242、MiniPCIe、1×RS232;
DC 12～19V、PCB尺寸100×100mm。
100×100mm板型适合用于机器人操作终端或小型调试设备。
应用： 示教终端、设备调试终端、控制柜操作面板。
7. 辅助控制节点：采用低功耗小板
状态采集、外围设备管理和简单通信节点，对处理器性能要求不高。
配置型号：AD742A(2.5寸工控主板)
主要参数：
Intel Alder Lake-N系列处理器、板载LPDDR5，最大16GB、1×Intel i226-V网络;
2×COM、8Bit GPIO、M.2 2242、E-Key、B-Key、DC 12V;
PCB尺寸100×72mm。
AD742A提供2路COM，因此更适用于辅助节点、人机终端或外层控制，而不是需要大量串口设备的机器人主控制器。
应用： 状态采集、夹具控制、外围设备节点、小型操作终端。
五、机器人控制器主要应用场景
六轴机器人控制柜、SCARA控制器、DELTA机器人、多轴运动平台、视觉机器人、上下料机器人、机器人示教终端、EtherCAT控制系统、运动控制开发平台。
六、机器人控制器主板选型思路
控制器选型应先确定实时运动控制的实现方式。
需要运动控制卡、EtherCAT主站卡或多块PCIe板卡时，可以采用PIMB-Q670C_R100;实时控制由独立控制器承担，主机负责上层轨迹和外层通信时，可根据接口数量采用RP7003AW。
视觉机器人需要额外处理图像，可以使用Q-BOX-E10(UT1003AW);示教、状态监控和辅助控制则可以使用TL500CA、AD742A等较小的平台。
确定硬件时，建议依次核对：
轴数和控制周期 → 伺服总线 → 运动控制方式 → 扩展卡 → CPU与内存 → LAN/CAN/COM → 视觉设备 → 控制柜空间。
主板提供计算和接口条件，实际控制周期仍由实时系统、工业总线、运动控制软件和伺服系统共同决定。
