一、包装生产线中的视觉检测需求
食品、药品、饮料和日化包装线上，视觉系统主要承担封口、瓶盖、液位、标签、字符、条码和泡罩完整性检查。
包装设备通常节拍较快，而且同一条产线可能设置多个检测工位。硬件配置既要满足图像处理速度，也要控制体积和整体设备成本。
二、包装视觉检测的工作原理及流程

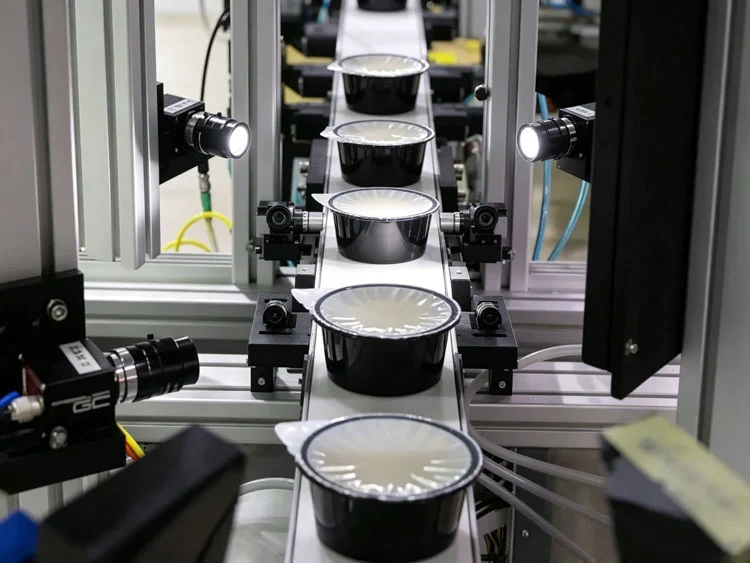

包装视觉检测主要通过工业相机采集产品包装图像，再根据封口、瓶盖、液位、标签、字符或条码等检测项目进行图像分析，并将判定结果发送给PLC或剔除机构。
不同检测项目的原理并不相同。封口和包装破损通常通过边缘、轮廓及灰度变化判断;液位检测多利用背光或透射成像分析液面位置;标签检测主要识别标签有无、位置偏差和印刷状态;OCR、二维码及条码检测则需要完成字符或编码信息读取，并与生产数据进行比对。
典型流程为：
产品进入检测位置 → 光电传感器或编码器触发相机 → 图像采集 → 图像处理与特征识别 → 输出OK/NG结果 → PLC控制剔除、报 警或分流 → 检测数据进入追溯系统。
对于高速包装线，图像采集、识别和剔除动作需要与输送速度保持同步，因此工控主机除了满足视觉算法运算，还要保证相机、PLC和执行机构之间的数据交互稳定。
三、包装视觉检测对工控硬件的主要要求
包装检测设备通常不需要一味追求高性能处理器，更重要的是计算能力、接口数量和成本之间的匹配。
多相机工位需要关注网口和USB数量;检测与读码、OCR同时运行时，需要适当提高CPU及内存配置;PLC、剔除机构和追溯系统则会占用COM、GPIO及网络接口。
四、包装视觉检测细分场景及硬件选型

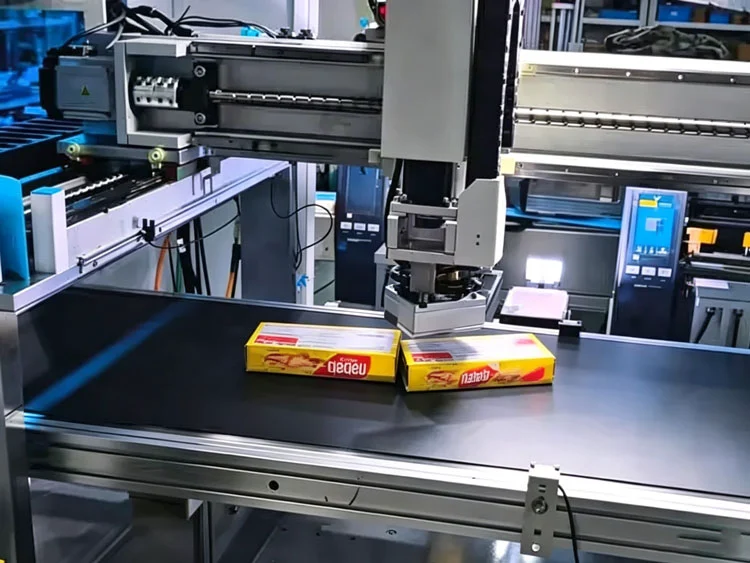

1. 食品包装封口检测：小型化与成本平衡
袋装、盒装食品的封口检测通常使用单相机或简单双相机，检查封边位置、破损、夹料和外观异常。
推 荐型号：AD742A(2.5寸工控主板)
主要配置：
Intel Alder Lake-N系列处理器;
LPDDR5板载内存，最大16GB;
1个Intel i226-V网口;
2路COM、8Bit GPIO、M.2 2242;
PCB尺寸100×72mm。
对于单相机封口检测，AD742A可以完成图像处理，同时利用串口和GPIO连接PLC或剔除机构。100×72mm的板型也便于安装在体积有限的包装设备中。
适用场景： 袋装食品封口检测、盒装食品外观检测、包装破损检测、封边检查。

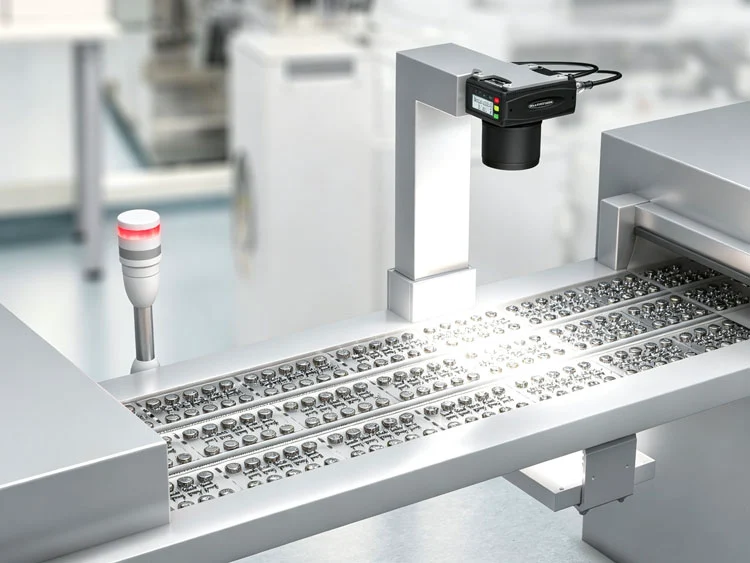

2. 药品泡罩检测：视觉判断与追溯同时进行
泡罩包装常见检查项目包括缺粒、错粒、破损及包装完整性，同时还可能运行字符或条码识别程序。
推 荐型号：RP7003AW(3.5寸工控主板)
主要配置：
Intel第12代/13代Core U/P系列处理器;
最大64GB DDR5、双Intel i226-V网络;
6路COM、2路CAN、8Bit GPIO;
M.2 2280、DC 9～36V。
双网可以把视觉设备网络与生产追溯网络分开，COM和GPIO则可用于PLC、剔除机构及其他外部设备。相比基础低功耗平台，这类配置也更适合检测、OCR和数据上传同时运行。
适用场景： 泡罩缺粒检测、药板破损检查、包装完整性检测、药品OCR、药品条码追溯。

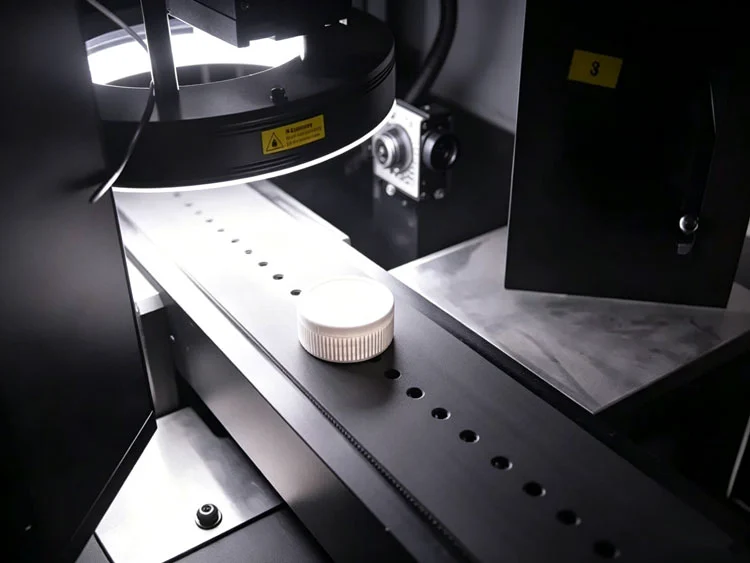

3. 瓶盖及液位检测：双网平台更实用
饮料、调味品及日化产品通常需要检查瓶盖有无、防盗环状态、液位高度和灌装情况。
这类工位算法负载不高，但顶部和侧面同时检测时，可能需要两个相机网络。
推 荐型号：PDM-5110(2.5寸工控主板)
主要配置：
Intel Alder Lake-N/Twin Lake-N系列处理器;
LPDDR5板载内存，最大16GB;
2个Intel i226-V网口、2路COM;
M.2 2242 NVMe/SATA;
HDMI、Mini-DP、Type-C显示;
PCB尺寸100×72mm。
双网口可以分别连接两路GigE相机，也可以将相机网络与设备网络分开，比较适合体积和成本都较敏 感的包装设备。
适用场景： 瓶盖有无检测、防盗环检测、灌装液位检测、瓶口检测、饮料包装检测。

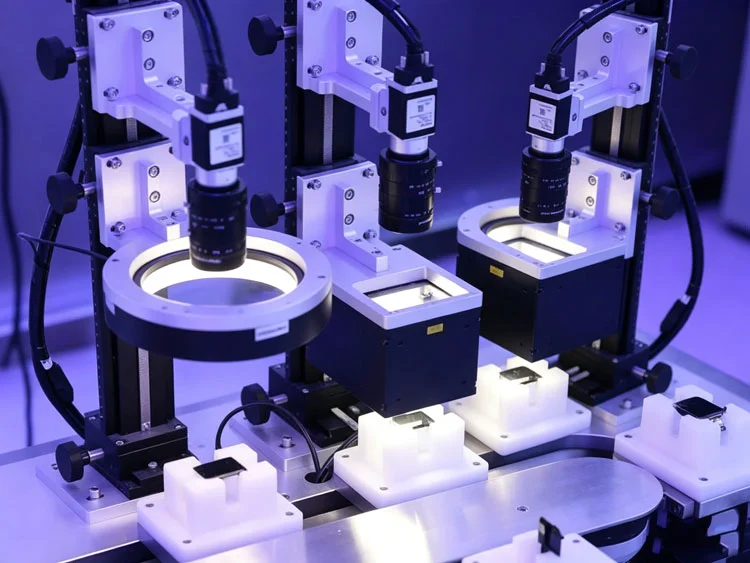

4. 标签、字符与读码复合检测：接口数量更关键
标签检查往往与OCR、二维码或条码识别同时进行。视觉主机还要连接PLC、读码设备和生产追溯系统。
推 荐型号：RP7003AW(3.5寸工控主板)
双2.5G网络、6路COM、2路CAN及GPIO能够覆盖相机、读码器、PLC和剔除机构等常用外部设备。
第12代/13代Core U/P平台也有足够余量同时运行标签视觉、OCR和读码程序。
适用场景： 标签有无检测、标签偏移检测、喷码OCR、二维码检测、条码识别、生产追溯。

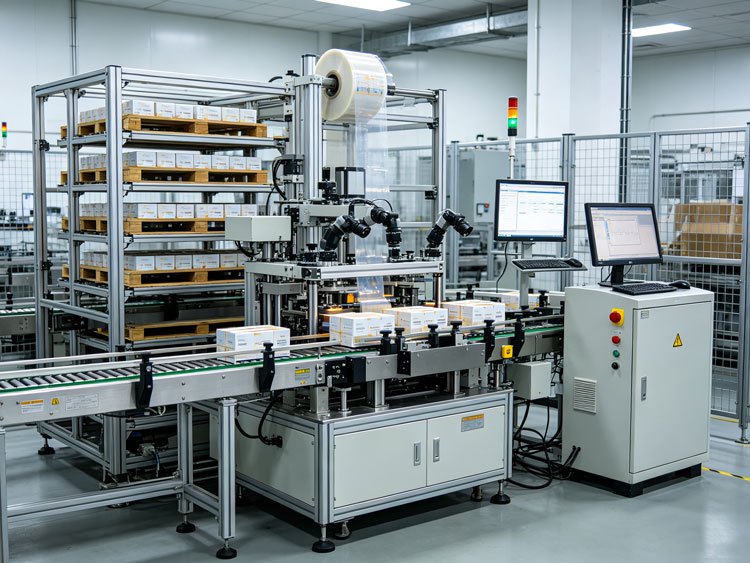

5. 多面包装检测：多网口结构更省事
盒体、瓶体以及形状复杂的包装如果需要顶部、底部和多个侧面同时成像，相机数量会明显增加。
推 荐型号：UT100NA6L(12×12cm多网口工控主板)
主要配置：
Intel Core Ultra系列处理器;
最大96GB DDR5;
最多6个Intel i226-V 2.5G网口;
M.2 2280 NVMe、8Bit GPIO;
PCB尺寸120×120mm。
多网口结构可以让多个GigE相机分别接入主机，减少交换机集中传输带来的配置复杂度，也方便对不同相机链路单独管理。
适用场景： 盒体六面检测、瓶体多面外观检查、多角度标签检测、高速包装外观检测。

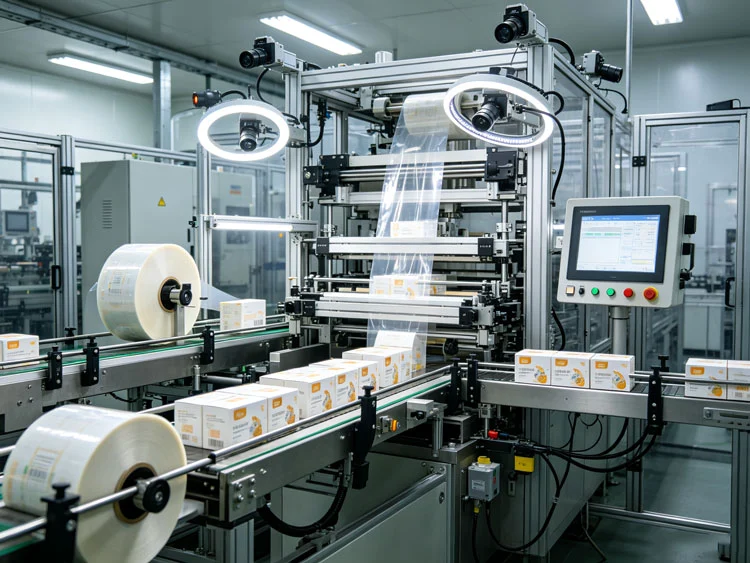

6. 多外层设备包装机：通信接口优先
部分自动包装设备除了相机，还需要连接PLC、编码器、读码器、称重模块和剔除机构。此时视觉算法未必很重，接口数量反而成为主要约束。
推 荐型号：AD743AW(3.5寸工控主板)
主要配置：
Intel第12代Alder Lake-N系列处理器;
1条DDR5 SO-DIMM，最大16GB;
3个LAN、6路COM、6个USB、8Bit GPIO;
3组M.2扩展、1路CAN;
DC 9～36V、PCB尺寸146×102mm。
3个网口、6路串口以及CAN和GPIO，对需要同时连接多个外层设备的包装机更实用。
适用场景： 自动包装机视觉检测、称重包装联动、包装追溯设备、多外层模块检测机。
五、包装视觉检测主要应用场景
食品封口检测、药品泡罩检测、瓶盖检测、灌装液位检测、标签检测、OCR字符检测、二维码识别、条码检测、盒体外观检测、瓶体多面检测、包装破损检测、生产日期检测。
六、包装视觉检测工控硬件选型建议
包装视觉设备的配置差异主要来自相机数量和外部设备数量。
单相机基础检测可采用AD742A;需要双网并兼顾成本和尺寸时，可考虑PDM-5110;检测、OCR和追溯同时运行的工位更适合RP7003AW;多GigE相机设备可采用UT100NA6L;如果PLC、串口设备和外层模块较多，则AD743AW的接口配置更有优势。
实际项目应先确定产线节拍、相机数量和接口方式，再核对PLC、剔除机构和追溯系统所需接口，最后确定CPU、内存、存储和主板尺寸。
