焊接机器人焊缝跟踪视觉引导一体化工控机解决方案

方案名称：焊接机器人焊缝AI跟踪视觉引导一体化工控机解决方案

目的：为焊接机器人厂商、系统集成商及制造企业提供高性能、高可靠的一体化硬件平台，解决传统方案中实时性不足、环境适应性差、接口不兼容、AI 算力匮乏等核心痛点，实现激光视觉焊缝跟踪与机器人运动控制的深度融合，将焊接一次合格率从 92% 提升至 99% 以上，同时满足工业现场严苛的环境要求和未来智能化升级需求。

一、方案背景

随着 "中国制造 2025" 战略深入推进，焊接机器人在汽车制造、新能源电池、船舶重工等领域的应用规模以年均 42% 的速度增长。根据中国焊接协会 2026 年第一季度报告，基于激光视觉的焊缝跟踪技术市场渗透率已达 68%，成为中高端焊接机器人的标准配置。焊接机器人专用工控机作为整个系统的 "算力大脑" 与 "控制中枢"，承担着工业相机图像采集、AI 焊缝识别、运动轨迹规划和多设备协同控制等关键任务。为什么普通工控机在焊接现场运行 3 个月就频繁死机?为什么图像处理延迟超过 10ms 就导致焊缝偏差超标?为什么焊接烟尘和高温让设备寿命缩短 70%?本文将结合真实工业焊接场景，深入分析核心需求，提供基于派勤电子成熟产品的可落地硬件选型与配置方案。

二、焊接机器人视觉检测核心需求深度分析

痛点一：实时性不足 → 图像处理延迟导致焊缝跟踪精度失控

在汽车白车身焊接生产线，机器人需要以 60fps 的速度采集焊缝图像，并在 10ms 内完成 AI 识别、偏差计算和运动指令下发。当工件存在热变形或装配误差时，实时纠偏能力直接决定焊接质量。根据行业数据统计，图像处理延迟超过 15ms 会导致焊缝偏差超过 0.5mm，产品报废率上升 18%，一次批量报废损失可达 12 万元。普通工控机采用 Windows 通用版操作系统，基于分时复用的调度机制，无法保证关键任务的优先级，在高负载下运动控制指令会被后台进程抢占，导致延迟波动可达数百毫秒。这就要求激光焊缝跟踪工控机必须具备硬实时处理能力，支持 TSN 时间敏感网络技术，确保关键数据的确定性传输。

痛点二：环境适应性差 → 焊接现场恶劣工况导致设备频繁故障

焊接现场存在高温、强电磁干扰、金属粉尘和剧烈振动等多重恶劣因素。在船舶重工焊接车间，环境温度可达 60℃以上，焊接电弧产生的电磁干扰强度远超工业标准;在工程机械焊接场景，设备需要承受机器人运动带来的持续振动。消费级主板采用电解电容和塑料接插件，在 55℃环境下寿命骤降 80%，平均无故障时间 (MTBF) 不足 8000 小时。根据某焊接机器人厂商的售后数据统计，65% 以上的机器人故障源于工控主板的硬件损坏，每次停机维修平均需要 36 小时，按日均产能 200 件、单件产值 1100 元计算，单台设备停线损失约 7.92 万元。这就要求无风扇焊接工控机必须采用工业级元器件，具备无风扇宽温设计、抗振动和强电磁兼容能力。

痛点三：接口与扩展能力不足 → 无法满足多传感器与执行器协同需求

现代焊接机器人系统集成了激光视觉传感器、3D 相机、焊接电源、PLC 控制器、安全光幕等多种外设，需要丰富的 I/O 接口和灵活的扩展能力。普通主板通常只有 2 个 USB 接口和 1 个网口，无法同时连接多个高速工业相机;缺乏 CAN、RS485 等工业总线接口，无法与传统焊接电源和执行器通信。随着多相机协同检测技术的普及，越来越多的系统需要同时接入 4-8 路工业相机，对网口数量和带宽提出了更高要求。接口不足导致系统集成商不得不使用大量转接设备，不仅增加了成本和故障率，还延长了项目交付周期。这就要求工业 AI 视觉工控机必须提供丰富的原生工业接口，并支持多路千兆网口扩展。

痛点四：AI 算力匮乏 → 无法支撑深度学习焊缝检测算法运行

传统基于规则的焊缝跟踪算法难以应对复杂曲线焊缝、变间隙焊缝和高反光材料焊接场景。2026 年，基于深度学习的 AI 焊缝检测算法已成为行业主流，可使焊接一次合格率从 92.4% 提升至 98.7%。然而，普通工控机仅依靠 CPU 进行推理，YOLOv8-s 模型单帧图像处理耗时超过 52ms，仅能达到 19fps，无法满足 60fps 的产线节拍要求。同时，AI 模型的部署和优化需要专业的技术支持，增加了系统集成的难度。这就要求工控机必须集成专用 AI 加速单元，支持 TensorRT、ONNX Runtime 等主流推理框架，并提供完整的 AI 开发工具链。

三、焊接机器人视觉检测工控机解决方案关键技术选型要点

焊接机器人焊缝跟踪工控机怎么选?四个必须盯紧的指标

四、焊接机器人视觉检测场景化解决方案与产品配置实例

场景一：汽车白车身激光视觉焊缝跟踪系统

用户痛点：汽车白车身焊接生产线节拍要求 60 件 / 小时，需要同时接入 2 路 3D 激光相机和 1 路工业相机，实时处理焊缝图像并控制机器人纠偏。传统工控机采用 CPU + 独立显卡方案，体积大、功耗高，在 55℃环境下频繁出现过热降频，导致焊缝跟踪精度下降，产品报废率高达 15%。同时，设备需要嵌入机器人控制柜内部，对尺寸要求严格。

派勤解决方案：

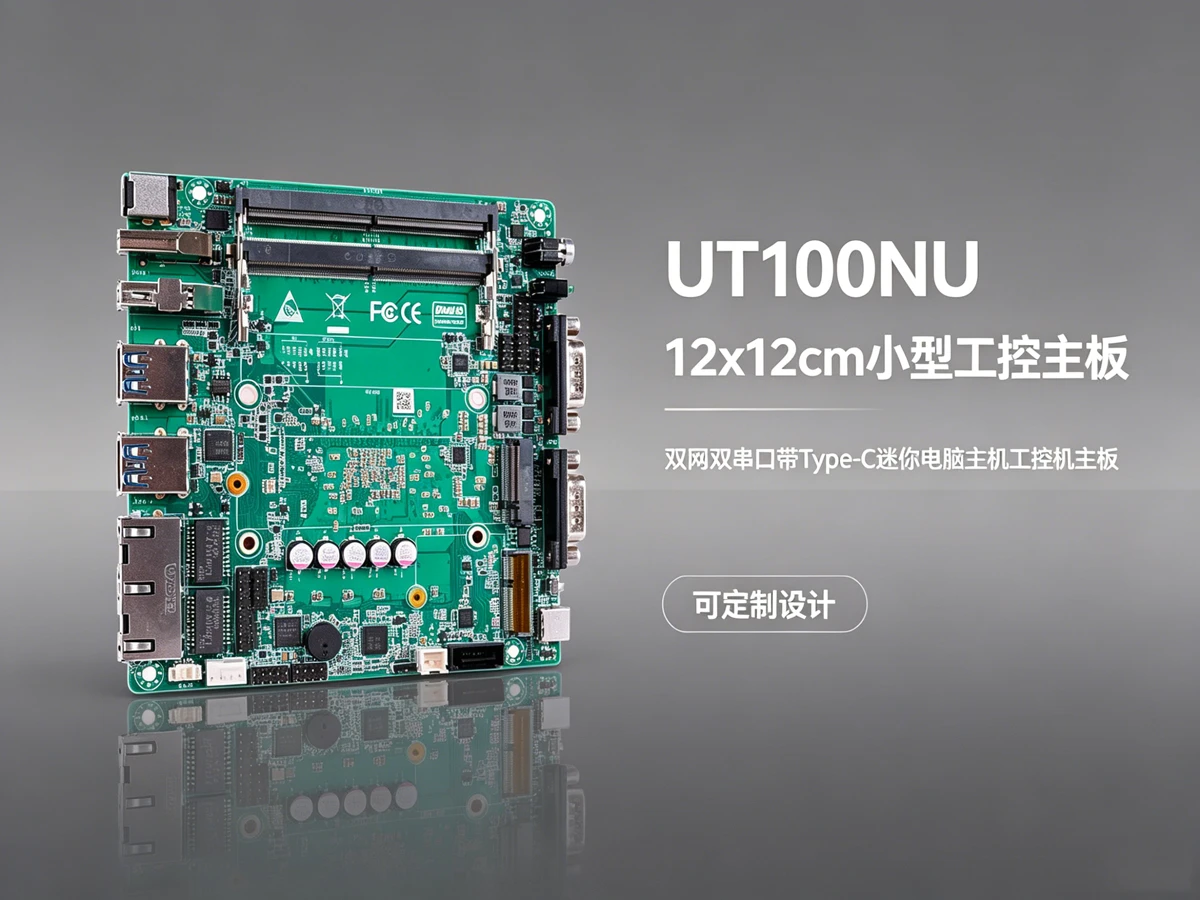

推荐型号：UT100NU工控主板

核心配置清单：

处理器：Intel Core Ultra 5 125H (14 核 18 线程，TDP 28W，集成 11TOPS NPU AI 加速单元)

内存：2*DDR5 5600MHz SO-DIMM，最大支持 96GB

存储：1M.2 Key-M 2280 PCIe4.0 x4 NVMe + 1SATA3.0

显示：1HDMI2.1 + 1DP2.1，支持 4K@60Hz 双显

串口：2*COM DB9，支持 RS232/422/485 任意切换

网口：2*Intel i226-V 千兆网口，支持 TSN 时间敏感网络和 PoE 供电

扩展：1M.2 Key-B (支持 4G/5G 模块) + 1M.2 Key-E (支持 WIFI / 蓝牙)

电源：DC 19V 输入

工作温度：-20℃~+60℃

尺寸：120x120mm

为什么选这款：

集成 Intel NPU AI 加速单元，可在本地实现 YOLOv8/YOLOv11 工业定制版焊缝检测算法，单帧图像处理耗时 < 8ms，满足 60fps 实时性要求

双 Intel i226-V 网口支持 TSN 技术，确保激光相机数据和运动控制指令的确定性传输，延迟波动 < 1ms

无风扇全铝散热设计，工业级元器件选型，在 55℃高温环境下可 7×24 小时不间断稳定运行，无过热降频问题

超小尺寸 (120x120mm)，可直接嵌入机器人控制柜内部，节省宝贵的空间

提供 10 年以上产品生命周期保障，支持 BIOS 定制和上电自启功能，避免因元器件停产导致的设备升级困难

预期效果：焊接一次合格率从 85% 提升至 99.2%，产品报废率降低 85%，设备平均无故障时间 (MTBF) 从 8000 小时提升至 50000 小时以上，每年为客户节省维护成本和停机损失超过 80 万元。

场景二：船舶重工多相机协同焊接系统

用户痛点：船舶重工钢结构焊接需要处理大尺寸、厚板工件，焊缝长度可达数十米，且存在大量复杂曲线焊缝。传统单相机系统视野有限，无法覆盖整条焊缝，需要频繁移动相机，导致焊接效率低下。同时，焊接现场存在强烈的电磁干扰和金属粉尘，普通工控机经常出现通信中断和硬件损坏问题。

派勤解决方案：

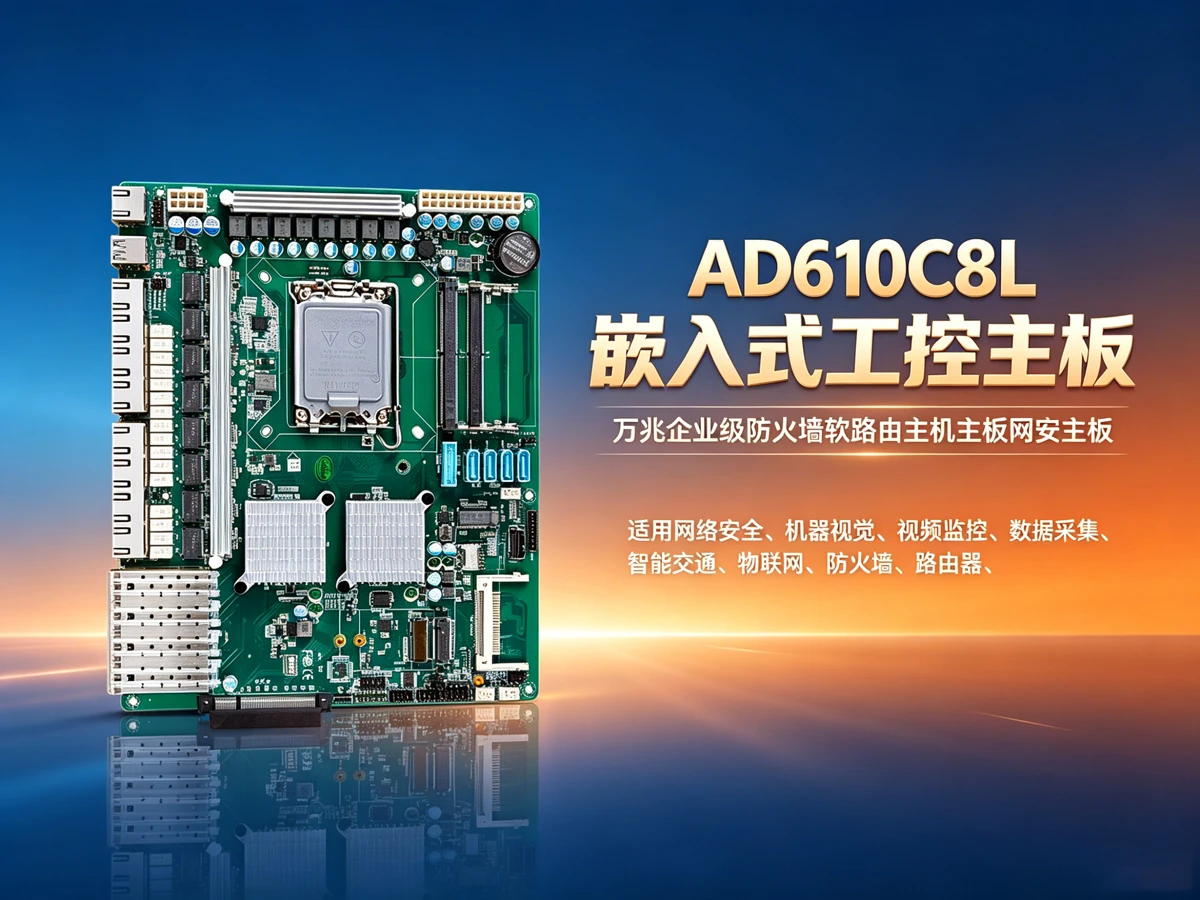

推荐型号：AD610C8L工控主板

核心配置清单：

处理器：Intel Core i7-13700 (16 核 24 线程，TDP 65W)

内存：2*DDR5 5600MHz SO-DIMM，最大支持 96GB

存储：1M.2 Key-M 2280 PCIe4.0 x4 NVMe + 4SATA3.0

显示：2*HDMI2.1，支持 4K@60Hz 双显

串口：2*COM，支持 RS232/422/485

网口：8Intel 千兆网口 (1I219-LM+7I210，全部支持 IEEE 802.3af 标准 PoE 供电) + 4SFP+ 10G 光口

扩展：1*PCIe x8 插槽，支持 NVIDIA Jetson Orin NX AI 加速卡

电源：ATX24+8Pin，300W 以上工业电源

功能：支持硬件看门狗功能，异常自动重启

工作温度：0℃~+50℃

尺寸：255x210mm

为什么选这款：

提供 8 路原生 Intel 千兆 PoE 网口和 4 路 10G 光口，可同时接入 8 路工业相机，实现大尺寸工件的多相机协同焊缝跟踪，无需额外交换机

强大的处理器性能和 PCIe 扩展能力，可外接 NVIDIA Jetson Orin NX AI 加速卡，满足复杂 3D 焊缝检测和轨迹规划算法的算力需求

工业级 EMC 设计，通过 CE/FCC Class A 和 GB/T 17626 电磁兼容认证，可在焊接电弧强电磁干扰环境下稳定运行

丰富的存储接口，可本地存储长达 3 个月的焊接过程数据，支持后续的质量追溯和工艺优化

预期效果：焊接效率提升 300%，单条焊缝焊接时间从 2 小时缩短至 30 分钟，设备通信中断率降低 95%，满足船舶重工大规模生产需求。

场景三：工程机械高算力 AI 焊接系统

用户痛点：工程机械零部件焊接多为厚板多层多道焊，焊缝形状复杂，且工件装配误差大。传统焊缝跟踪算法难以准确识别焊缝坡口和间隙，需要人工频繁干预，焊接质量不稳定。同时，工程机械焊接现场振动剧烈，普通工控机硬盘和内存容易松动，导致设备频繁死机。

派勤解决方案：

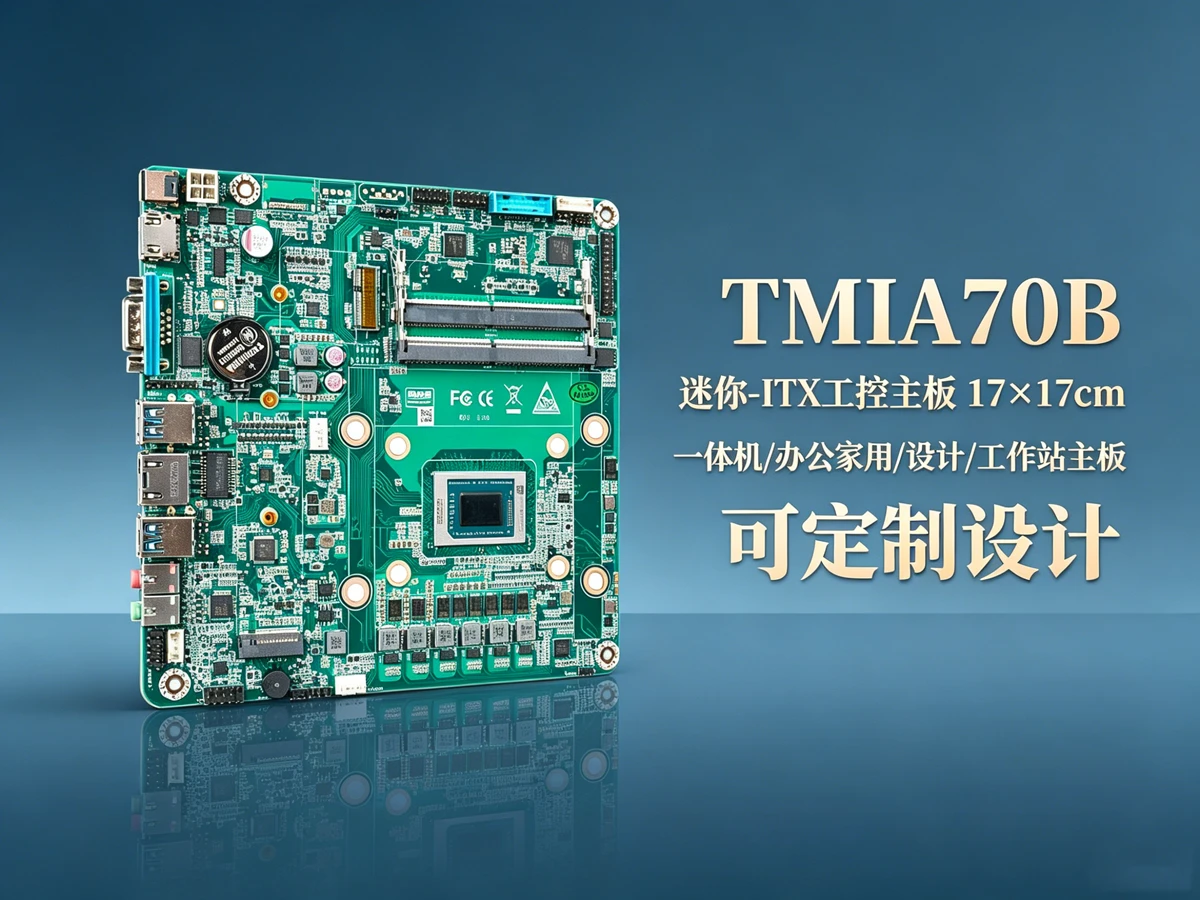

推荐型号：TMIA70B工控主板

核心配置清单：

处理器：AMD Ryzen 7 8845HS (8 核 16 线程，TDP 45W，集成 Radeon 780M GPU，2.6TFLOPS FP16 算力)

内存：板贴 + 插槽混合设计，2*DDR5 5600MHz SO-DIMM，最大支持 96GB

存储：1M.2 Key-M 2280 PCIe4.0 x4 NVMe + 1SATA3.0

显示：1HDMI2.1 8K@60Hz + 1LVDS，可选 VGA

串口：1*COM DB9，支持 RS232/422/485

网口：1*Realtek RTL8111H 千兆网口

扩展：支持 TPM2.0 安全模块

电源：DC 12V 输入

工作温度：0℃~+50℃

尺寸：170x170mm

为什么选这款：

集成 AMD Radeon 780M 高性能 GPU，算力可达 2.6TFLOPS(FP16)，可流畅运行复杂的 3D 焊缝检测和多层多道焊轨迹规划算法

采用板贴内存和工业级航空接插件，抗振动等级达 5-2000Hz/2G，适应工程机械焊接现场剧烈的振动环境

支持 8K 超高清显示，可清晰展示焊缝细节和焊接过程数据，方便操作人员监控和调试

原生支持 Windows 和 Linux 操作系统，提供完整的驱动支持和 SDK，便于客户进行二次开发

预期效果：复杂焊缝识别准确率提升至 98.5%，人工干预次数减少 90%，焊接质量一致性大幅提高，满足工程机械高端产品的质量要求。

五、焊接机器人AI视觉追踪产品配置选型速览表

备注：以上均为典型推荐配置，我司支持接口扩展、容量升级、散热方案、BIOS 定制等深度开发，实际供货参数规格书为准，欢迎联系获取专属配置单。

六、焊接机器人AI视觉行业发展趋势

AI 焊缝检测规模化应用

AI 焊缝检测技术已从实验室走向大规模工业应用，2026 年第一季度市场渗透率突破 45%。基于深度学习的算法能够准确识别气孔、裂纹、未焊透等多种焊接缺陷，检测准确率超过 99%，且可自适应不同材料和焊接工艺。这要求新一代工控机必须集成专用 AI 加速单元，支持轻量级模型的快速部署和优化。派勤电子基于 Intel Core Ultra 和 AMD Phoenix 处理器的产品系列，集成了高性能 NPU/GPU，可满足 YOLOv8/YOLOv11 工业定制版焊缝检测的算力需求，单帧图像处理延迟 < 10ms。

边缘 AI 推理成为主流

随着工业互联网的发展，越来越多的焊接数据处理任务从云端下沉至边缘侧。边缘 AI 推理不仅能够降低网络延迟和带宽成本，还能提高数据安全性，避免敏感工艺数据泄露。2026 年，边缘 AI 焊接系统的市场占比将超过 70%。这要求工控机必须具备强大的边缘计算能力，支持云边协同架构。派勤电子全系列工控机均支持 Docker 容器化部署，可轻松集成各类边缘 AI 应用，实现焊接过程的实时优化和质量追溯。

国产化工控机加速替代

在国家信创战略推动下，国产化焊接工控机在焊接领域的应用日益广泛。2026 年第一季度，国产信创工控机市场同比增长 72%，在新能源、船舶、军工等关键领域的渗透率突破 35%。国产处理器性能的不断提升和生态系统的逐步完善，为焊接机器人国产化提供了坚实基础。派勤电子积极布局国产化市场，基于飞腾、龙芯等国产处理器平台，开发了 FTEQ20A 等一系列信创工控主板产品，支持银河麒麟、统信 UOS 等国产操作系统，为客户提供安全可靠的国产化解决方案。

多传感器融合焊接

融合激光视觉、结构光、力觉、温度等多传感器数据的焊接技术，可实现复杂工况下的自适应焊接，焊接质量稳定性提升 30% 以上。这要求工控机具备多路高速接口和强大的多源数据融合处理能力。派勤电子 UT100 系列主板支持同时接入 8 路传感器，可满足多传感器融合系统的需求。

焊接机器人AI视觉工控机配置一站式解决

从标准品选型到深度定制，我们提供焊接机器人焊缝跟踪视觉引导工控机的一站式服务，所有方案均可申请7 天免费样机实测，不满意全额退款。

您的设备是否也遇到高温环境下频繁死机?

是否因为焊缝跟踪精度不足导致产品报废率高?

是否因为进口工控机供货周期长达 12 周而影响项目交付?

是否遇到售后响应不及时导致设备长期停机?

想导入AI 焊缝检测技术却卡在工控机算力上?

欢迎联系我们，24小时内为您提供一份包含接口清单核对、安装尺寸图和报价的专属选型方案。
