能源电力PLC对接，工控主板串口数量要求

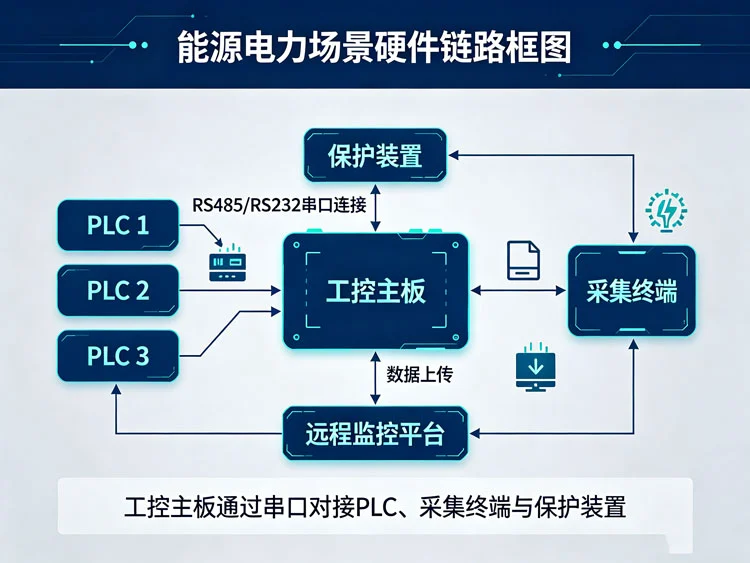

在能源电力行业的各类监测、采集、边缘网 关项目当中，工控主板经常需要和多台PLC、电力采集终端、继电保护装置完成数据交互。串行通信接口凭借协议成熟、部署简单的特点，在电力现场依旧有着大规模的应用。不少朋友在硬件方案设计的阶段，会了解能源电力PLC对接场景下，工控主板串口数量的相关要求，同时关注接口类型、隔离 防护等配套条件。

根据电力自动化行业多项目调研统计区间来看，单站点少量PLC对接场景，串口实际占用大多2‑4路;站点内部多台PLC、多组保护装置同时接入，串口占用数量可以达到6‑12路。该数值仅为项目统计参考，不属于强制设计指标。前期串口资源规划不合理，会直接影响整套采集网 关设备的现场部署能力。

一、能源电力场景中，串口主要对接哪些设备?

1.现场PLC控制单元

能源站点当中，PLC承担现场设备逻辑控制工作。工控主板作为边缘采集单元，通过串口读取PLC寄存器数据，下发配置指令。单台PLC可以占用一路独 立串口，也可以通过RS485总线多台组网。

2.电力保护装置、测控终端、智能仪表

继电保护装置、测控终端、各类电力智能仪表，大量设备支持串口协议上报电压、电流、告警事件等运行数据。一个站点之内，会有多台这类设备需要接入。

3.本地调试、运维管理串口

电力现场设备调试、参数配置、故障排查，都需要使用串口。项目方案设计时，建议预留1‑2路调试运维串口，用于现场工作人员做设备维护。

二、影响能源电力PLC对接串口数量的关键因素

1.站点接入设备的规模

站点内部PLC、保护装置、智能仪表的数量，直接决定串口资源消耗。电力自动化行业调研统计区间：小型站点，接入PLC数量较少，串口消耗大多2‑4路;中等规模站点，多台PLC加多组测控仪表，串口消耗4‑8路;大型综合站点，多套PLC与保护装置同时接入，串口需求来到8‑12路。

2.组网模式：RS485总线组网还是一对一独 立串口

RS485总线支持一主多从，同一个总线链路下可以挂载多台PLC与仪表，只消耗主板1路物理串口，能够节约硬件接口资源。但是电力现场对数据采集可靠性、实时性要求很高。总线节点数量过多，一旦单台从机出现异常，会对整条总线通信造成影响。很多电力项目会采用分组总线，或者直接一对一独 立串口对接，以此提升系统的可靠性，代价就是会消耗更多串口通道。

3.电力现场工况对串口硬件的特殊要求

能源电力现场会存在强电磁干扰，不同设备之间地电位差会比较突出。串口链路如果没有隔离 防护，很容易出现通信乱码，严重的时候会造成硬件接口烧毁。所以电力场景，除串口数量之外，光电隔离、浪涌防护、ESD防护，都是选型过程当中不可忽略的条件。

三、能源电力PLC对接场景串口资源参考区间

小型站点，少量PLC与仪表接入：建议预留串口：3‑4路。用于PLC对接、仪表采集、运维调试。

中等规模站点，多台PLC、多组测控仪表：建议预留串口：6‑8路。可做分组总线接入多台现场设备。

大型综合站点，多套PLC、继电保护装置批量接入：建议预留串口：9‑12路。分组总线或者独 立串口保障采集可靠性。

说明：以上为电力自动化行业调研统计参考区间，不是强制标准。需要结合站点实际接入设备清单、组网方案，综合确定工控主板串口配置。

四、能源电力PLC对接串口选型的重要补充要点

1.电力现场设备大多使用RS485接口，选型阶段优先确认串口硬件电平类型，减少后期电平转换的额外环节。

2.能源行业电磁环境复杂，对外现场布线的串口链路，优先评估具备光电隔离的硬件方案。同时区分单路独 立隔离与分组隔离，单路独 立隔离在电力复杂工况之下容错能力更强。

3.如果使用RS485总线组网，建议做好设备分组，不要把大量设备全部挂载同一组总线，降低单节点故障带来的全局影响。第四，硬件方案需要预留运维调试串口，方便后期现场设备维护。第五，评估串口底层资源，高可靠性采集场景优先评估原生UART串口;普通低速采集场景，扩展串口可以满足使用。
