在工业机器视觉检测项目当中，整套设备除图像采集、算法运算之外，还需要完成光源调节、机构运动控制、外设信号交互、上层PLC数据交互等工作，串行通信接口依旧是现场十分常用的通信链路。不少设备研发人员在硬件方案设计的阶段，经常会产生疑问：机器视觉场景下，工控主板串口究竟要预留多少路，才能够满足设备的实际运行需求。
结合自动化行业多项目调研统计区间来看，中小型单工位视觉检测设备，串口实际占用数量集中在2‑6路;多工位复杂视觉产线，串口占用数量可以达到8‑14路。该数值仅为项目统计参考，并非硬性设计指标。如果前期硬件串口资源预留不足，后期外设增加就会出现接口资源紧张，需要额外增加转换模块，会提升整套系统的调试难度。

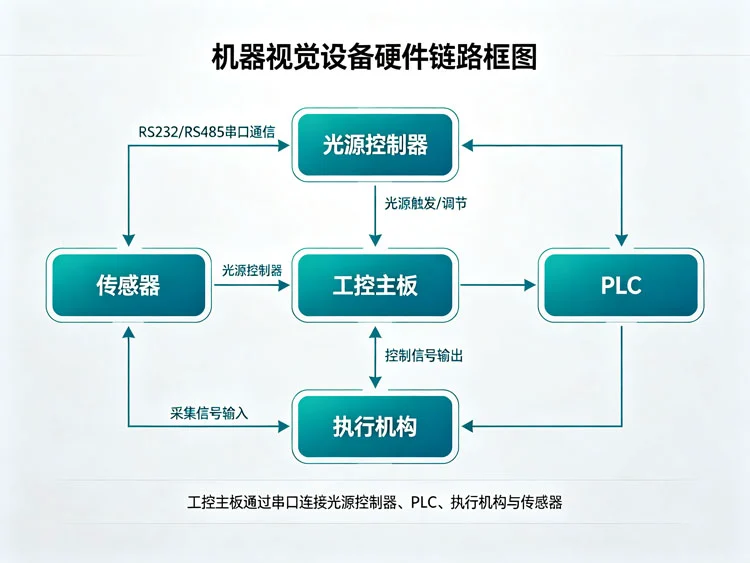

多数工业光源控 制器，会支持RS232或者RS485串口进行亮度参数调节、模式切换。单套视觉工位如果配置多路可程控光源，每一台光源控 制器就会占用一路串口;部分多通道光源控 制器可以通过总线轮询，实现一台串口对接多路光源，能够节约串口的硬件资源。
视觉算法完成图像识别之后，需要向下位机下发判定结果、触发信号，完成分拣、定位、剔除等动作。不少现场依旧采用串口的方式完成视觉主板与PLC、伺服驱动器、滑台模组之间的数据交互。部分项目会使用网口通信，但串口凭借简单可靠的特性，依旧大量应用在中小型视觉设备上面。
条码读码器、各类外部传感器、远程IO模块，有相当一部分设备支持串口通信。多传感器协同检测的视觉方案，会进一步消耗串口通道。
设备调试阶段，部分外设需要本地串口调试;设备交付之后，运维人员也会需要串口做参数读取、故障排查。项目方案设计的时候，建议预留1‑2路备用串口，用来应对后期设备迭代与现场调试。
单工位简易视觉检测设备，外设数量偏少;多工位流水线视觉设备，会搭配多组光源、多组读码装置、多套执行机构，串口的使用数量会随之明显上涨。自动化行业项目调研统计区间显示，单工位简易视觉设备，串口实际消耗大多处于2‑4路;双工位到四工位的中型视觉设备，串口消耗普遍来到4‑8路;多工位连续产线视觉方案，串口需求会到达8路以上。
RS485支持一主多从的总线组网模式，多台外设可以挂载在同一组485总线上面，只消耗主板上面1路物理串口;如果项目对外设通信实时性要求很高，为规避总线冲突，很多工程师会选择一对一独 立串口对接，这种模式就会消耗更多的串口硬件资源。
实操提示：总线组网可以节约硬件串口资源，但会带来总线调度的开销;节点数量过多时，会出现轮询时延变大的情况，需要结合项目实时性指标做权衡。
机器视觉设备算法运算负载较高，CPU资源占用本身就比较大。USB桥接扩展串口在高带宽占用场景，存在一定概率出现报文延迟。对于运动控制触发这类高实时性的链路，建议优先选用主板的原生串口资源;普通光源参数调节这类低速交互场景，扩展串口就可以满足项目的使用条件。
1. 简易单工位视觉检测设备：以缺 陷拍照检测、简单尺寸检测为主。建议预留串口：3‑4路。用于光源控 制器、PLC对接、调试备用。
2. 中型双‑四工位视觉设备：多光源、读码、多执行机构。建议预留串口：6‑8路。
3. 流水线多工位复杂视觉系统：多组读码、多套运动机构、多台外部控 制器。建议预留串口：10‑14路。
重要提示：以上区间属于自动化行业调研统计的参考范围，不是硬性标准。工程师需要统计清楚整套设备所有串口外设数量，同时考虑组网复用的可能性，再确定工控主板串口的配置。
一，区分RS232与RS485接口类型。长距离布线、多设备组网场景优先选用RS485;短距离板间通信可以使用RS232。
二，工业产线电磁环境复杂，电机、变频器会带来干扰，对外引出机柜的串口链路，可以评估光电隔离的硬件配置，降低乱码、丢包的发生概率。
三，规划串口资源的时候，需要预留出1‑2路冗余通道，用于后期设备功能迭代，避免后期硬件接口资源耗尽。
