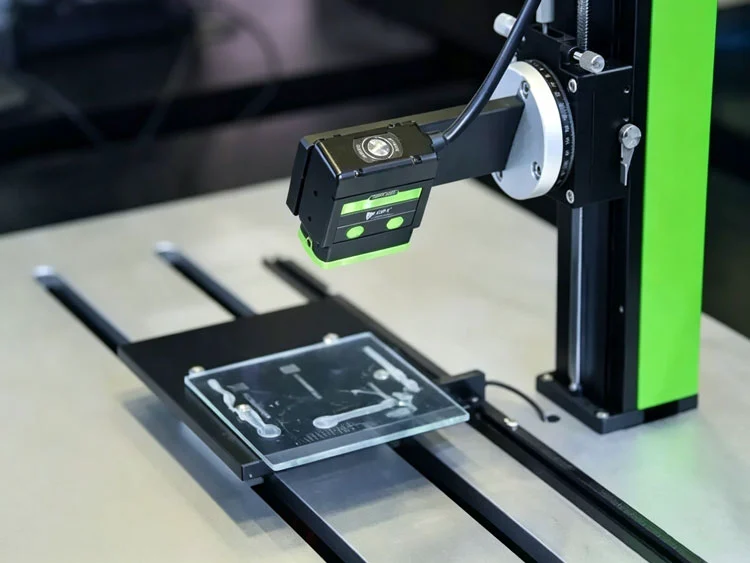

一、新能源生产中的视觉检测需求
锂电池与光伏制造包含大量在线检测工序。锂电生产中常见的视觉项目包括电芯外观、极耳位置、极片涂布、分切及隔膜表面检测;光伏生产则涉及电池片外观、栅线、印刷以及组件EL等检测。
这类设备多数直接嵌入自动化产线，硬件不仅要完成图像处理，还需要连接工业相机、PLC、编码器、运动机构及生产管理系统。因此，计算平台的选择应围绕相机数量、采集接口、产线速度、算法负载和外层通信展开。
二、新能源视觉检测的基本工作流程
典型系统主要由工业相机、光源、触发传感器或编码器、工控机、视觉软件及PLC组成。
基本流程为：
相机触发采集 → 图像传输 → 图像处理与缺 陷判定 → 输出检测结果 → PLC或执行机构联动 → 保存检测图片及生产数据。
面阵检测主要用于电芯、电池片及成品外观;极片、隔膜等连续材料则更多涉及线阵采集。具体采用传统视觉算法还是AI模型，应根据缺 陷特征、检测节拍和实际识别效果确定。
三、新能源视觉检测对工控硬件的主要要求
1. 相机接口与数据带宽
采用GigE Vision相机时，应着重考虑网口数量和单口带宽;如果采用Camera Link、CoaXPress等专 业视觉接口，则通常需要安装PCIe图像采集卡。
因此，硬件选型首先应确定相机方案。
2. CPU与内存
多相机、高分辨率图像以及连续线阵图像拼接都会占用较多内存。多个检测程序同时运行时，还需要为视觉软件、系统缓存和数据处理预留足够资源。
3. PCIe扩展
极片、隔膜等高速线阵设备可能需要图像采集卡、运动控制卡等扩展设备。这类项目应优先选择具有多个PCIe插槽的工业母板。
4. 存储
如果检测系统需要保存NG图片、批次记录或原始图像，应提前核算每天的数据量，并确定NVMe SSD或SATA存储容量。
5. 工业通信
PLC、编码器、传感器、执行机构及MES通信会占用LAN、COM、CAN和GPIO等接口。设备选型时需要按照实际外层设备数量核对接口，而不是后期再增加大量转换模块。
四、新能源视觉检测细分场景及硬件选型

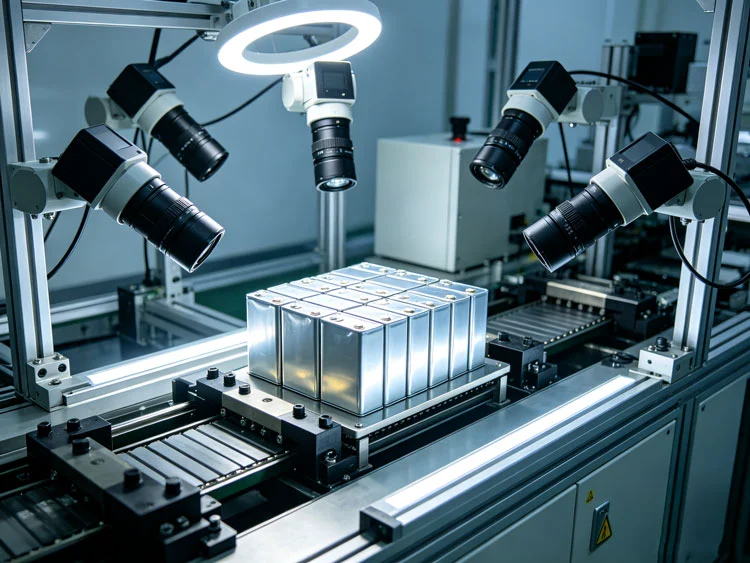

1. 锂电池外观检测：多相机接入是主要需求
方形电芯、圆柱电池及其他电芯外观检测，通常需要检查壳体划伤、脏污、极耳位置、顶盖及装配状态。为了覆盖多个表面，设备可能布置多台GigE工业相机。
对于这类项目，相机接口数量往往比单纯提高CPU性能更重要。
推 荐型号：UT100NA6L(12×12cm多网口工控主板)
与电芯多相机检测相关的配置：
Intel Core Ultra系列处理器;
2条DDR5 SO-DIMM，最大96GB;
6个Intel i226-V 2.5G网口，可选4网口;
M.2 M-Key 2280，默认PCIe 4.0 ×4;
3个USB 3.0、1个USB 2.0;
HDMI、DP、Type-C显示接口;
8Bit GPIO;DC 12～19V;
PCB尺寸120×120mm。
这款主板的主要价值在于最多提供6个2.5G网口。对于采用多台GigE相机的检测设备，可以按相机数量独 立配置网络接口，减少通过交换机集中传输带来的带宽和网络配置压力。
96GB内存上限也更适合多路高分辨率图像缓存。
UT100NA6L的优势主要集中在多网口视觉接入。如果设备需要连接大量PLC、串口传感器或执行机构，应另外评估外层控制方案。
适用场景：
方形电芯外观检测;圆柱电池外观检测;电芯顶盖检测;极耳位置检测;壳体划伤检测;电芯多面视觉检测。

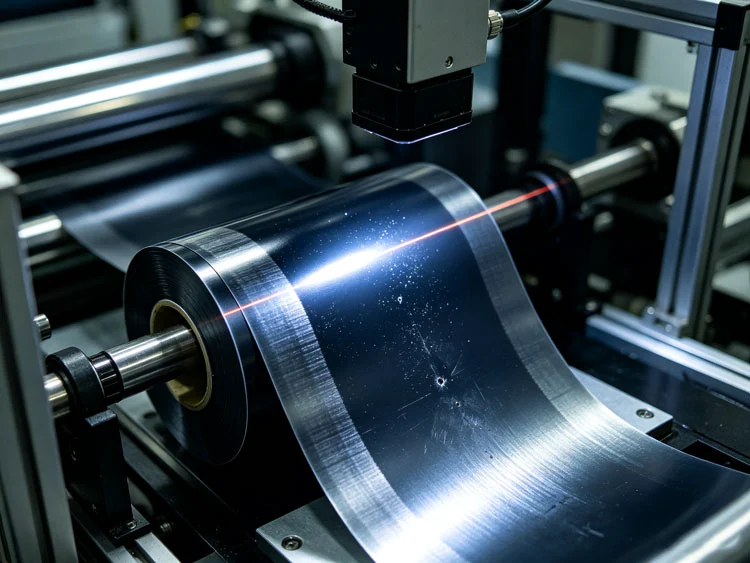

2. 极片缺 陷检测：优先考虑线阵采集和PCIe扩展
极片在涂布、辊压和分切过程中连续高速运行，常见检测项目包括露箔、划伤、颗粒、褶皱及涂布异常。
这类检测通常需要线阵相机配合编码器连续采集。如果相机采用专 业采集接口，主机还需要安装图像采集卡。
推 荐型号：PIMB-Q670C(工业母板)
与高速视觉采集相关的配置：
支持Intel第12代/13代Core系列处理器，LGA1700;
4条DDR5 U-DIMM，最大128GB;
1个M.2 M-Key 2280 NVMe;
4个SATA 3.0接口;3个Intel i226网口;2个PCIe x16插槽;
另提供多组PCIe扩展槽;支持多路USB及COM接口。
对于极片高速线阵设备，PIMB-Q670C_R100的主要优势是扩展能力。
图像采集卡、运动控制卡或其他专用板卡可以根据设备架构安装在PCIe插槽中;最高128GB内存也更适合连续图像缓存。
因此，这类场景不建议单纯为了缩小设备体积选择3.5寸主板。高速视觉链路首先要保证采集接口和PCIe资源。
适用场景：
极片涂布缺 陷检测;极片露箔检测;极片划伤检测;极片颗粒检测;辊压后表面检查;极片分切视觉检测。

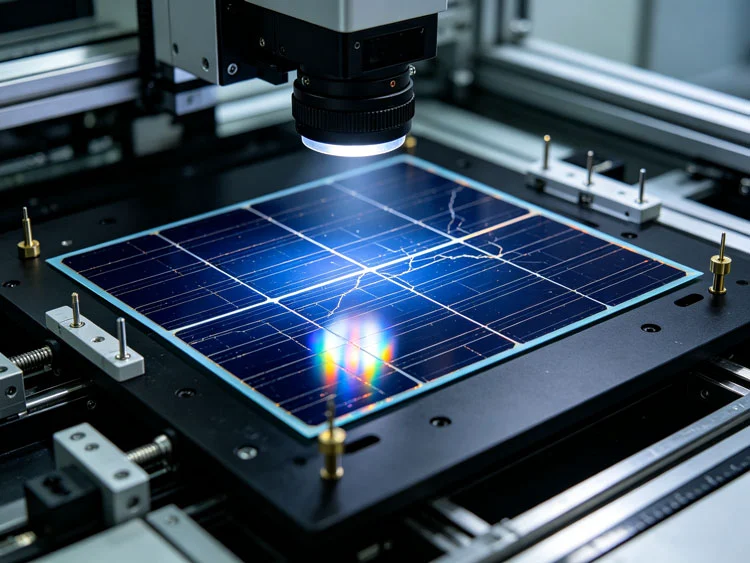

3. 光伏电池片检测：兼顾图像处理与工业设备通信
光伏电池片生产过程中常见视觉项目包括外观、边缘、印刷、栅线及位置检查。
这类设备多数属于独 立检测工位，如果采用GigE或USB工业相机，并且不需要安装独 立PCIe采集卡，可以直接使用紧凑型无风扇工控机。
推 荐型号：Q-BOX-E10(内置UT1003AW 3.5寸主板)(Core Ultra无风扇嵌入式工控机)
与光伏视觉检测相关的配置：
Intel Core Ultra系列处理器;
2条DDR5 SO-DIMM，最大96GB;
2个Intel i226-V网口;
5路COM;1路CAN;8Bit GPIO;
6个USB接口;M.2 M-Key 2280 SSD;
DC 9～36V;无风扇铝型材机身;
整机尺寸174×129×86mm。
双网可以分别承担工业相机网络和生产网络通信，USB接口可以接入USB工业相机及其他设备;5路COM、CAN和GPIO则便于与PLC、运动机构及外层设备连接。
相比单纯采用主板，这类完整工控机已经完成机箱、散热和供电设计，更适合直接集成到视觉检测设备中。
Core Ultra平台本身具备CPU、GPU及NPU等计算单元，但具体视觉软件能否使用NPU，需要根据所采用的软件框架和模型验证，不应仅根据处理器名称判断AI性能。
适用场景：
光伏电池片外观检测;栅线检测;印刷质量检测;电池片边缘检查;电池片位置识别;串焊前视觉定位。

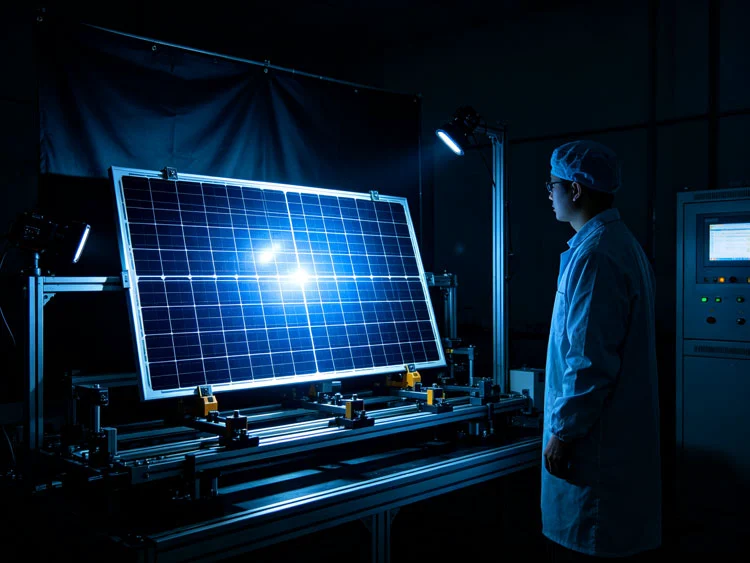

4. 光伏组件EL检测：着重考虑高分辨率图像和数据存储
组件EL检测通过采集电池组件通电后的电致发光图像，分析隐裂、断栅以及局部异常。
与普通外观检测相比，EL系统往往需要处理尺寸较大的组件图像。如果设备保存完整检测图片，还需要考虑SSD容量和长期数据存储。
推 荐型号：Q-BOX-E10(内置AD600Z3AW Z-3.5寸主板)(无风扇嵌入式工控机)
主要配置包括：
Intel第12代/13代Core U/P系列处理器;
2条DDR5 SO-DIMM，最大64GB;
2个LAN;4路COM;7个USB;
8Bit GPIO;M.2 M-Key 2280 SSD;
DC 9～36V;无风扇铝型材机身;
整机尺寸174×129×86mm。
对于单工位组件EL检测，该平台可以承担图像采集、图像处理、结果显示以及PLC通信。
如果EL系统使用需要PCIe采集卡的专 业成像设备，则应改用PIMB-Q670C_R100等扩展型工业母板，而不是继续使用紧凑整机。
EL成像设备应根据实际电致发光波段和检测系统要求选择，不宜笼统理解为普通红外成像。
适用场景：
光伏组件EL检测;组件隐裂检测;断栅检测;焊 接异常检查;组件终检;离线EL检测设备。

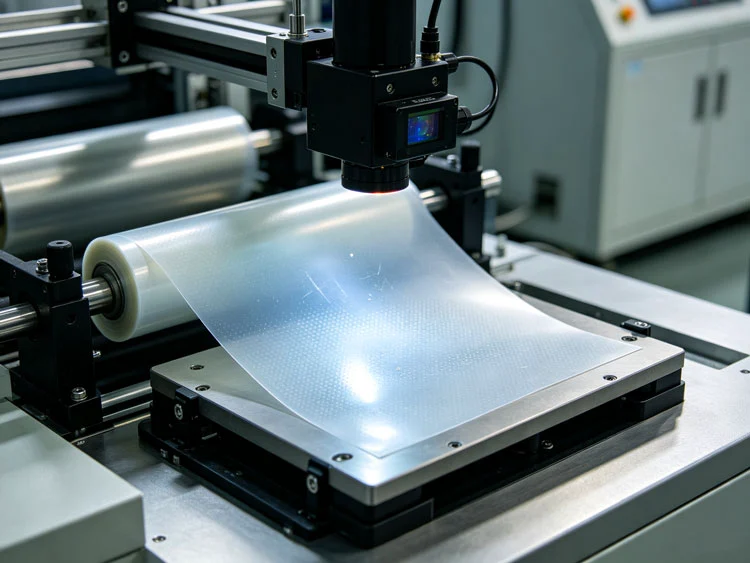

5. 隔膜缺 陷检测：高速连续采集优先于小型化
锂电池隔膜属于连续卷材，检测项目主要包括针 孔、划伤、异物、晶点及边缘异常。
这类设备通常要求相机与材料运行速度同步，连续采集整幅卷材图像。因此，与普通单件产品检测相比，对采集链路的稳定性要求更高。
推 荐型号：PIMB-Q670C(工业母板)
重点配置：
Intel第12代/13代Core处理器平台;
最高128GB DDR5;NVMe高速存储;
3个Intel i226网口;多路PCIe扩展;
可安装线阵相机采集卡和运动控制卡。
如果设备使用Camera Link、CoaXPress等专业线阵相机，PCIe扩展资源是选型中的核心条件。
算法层面可根据缺 陷特点采用规则算法、纹理分析或深 度学习模型，但最终硬件配置应以目标线速和实际检测程序的测试结果为准。
适用场景：
隔膜针 孔检测;隔膜划伤检测;隔膜异物检测;晶点检测;卷材边缘检测;连续表面缺 陷检测。

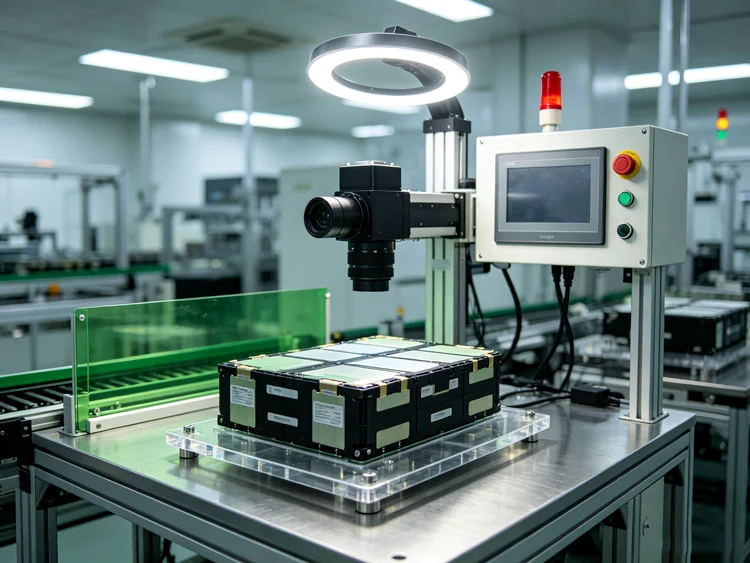

6. 单相机辅助检测：控制成本与安装空间
部分新能源设备只需要完成单相机位置检测、简单外观判断或旧设备视觉升级，对CPU性能和接口数量要求并不高。
这类设备应避免配置过大的计算平台。
推 荐型号：AD742A(2.5寸工控主板)
主要配置包括：
Intel Alder Lake-N系列处理器;
板载LPDDR5内存，最大16GB;
1个Intel i226-V网口，可选PoE;
2路COM，支持RS232/RS422/RS485选择;
8Bit GPIO;M.2 2242，PCIe 4.0 ×2;
HDMI及LVDS/eDP;DC 12V;
PCB尺寸100×72mm。
AD742A适合单相机和轻量级视觉任务。其特点是板型较小、接口数量适中，适合嵌入原有设备结构。
AD742A提供2路COM，因此更适合串行外层设备数量较少的检测系统。
适用场景：
单相机外观复检;产品有无检测;简单尺寸判断;位置识别;设备视觉升级;小型检测模组。
五、新能源视觉检测主要应用场景
新能源制造中的视觉检测主要包括：
方形电芯外观检测、圆柱电池外观检测、电芯顶盖检测、极耳位置检测、壳体划伤检测、极片涂布缺 陷检测、极片露箔检测、极片划伤检测、极片分切检测、隔膜针 孔检测、隔膜异物检测、隔膜晶点检测、光伏电池片外观检测、栅线检测、印刷质量检测、电池片边缘检测、电池片视觉定位、光伏组件EL检测、组件隐裂检测、组件断栅检测。
六、新能源视觉检测工控硬件选型建议
新能源视觉检测设备选型时，可以先按照相机和采集方式进行分类。
多台GigE相机的电芯外观设备，着重关注网口数量和图像缓存能力，可采用UT100NA6L(12×12cm多网口工控主板)。其最多6个2.5G网口，更适合多相机独 立接入。
极片、隔膜等高速线阵检测设备，如果需要Camera Link、CoaXPress等图像采集卡，应优先考虑PIMB-Q670C_R100(工业母板)，利用其PCIe插槽安装采集卡和运动控制设备。
光伏电池片等独 立检测工位，如果采用GigE或USB相机且不需要PCIe采集卡，可采用Q-BOX-E10(UT1003AW);组件EL等普通独 立检测设备，则可以根据实际算法负载选择Q-BOX-E10(AD600Z3AW)。
单相机辅助检测和设备改造项目，则可以采用AD742A(2.5寸工控主板)，避免在轻量检测任务中过度配置硬件。
实际项目中，建议按照以下顺序确定平台：
检测项目 → 产线速度 → 相机数量 → 相机接口 → 图像数据量 → 是否需要采集卡 → CPU与内存 → PLC及运动控制接口 → 存储容量 → 整机结构。
对于新能源高速视觉设备，最终配置应使用实际相机、视觉软件和目标线速进行测试。图像采集、PCIe带宽、存储写入以及算法处理中的任何一个环节，都可能成为设备节拍的限 制因素。
